Монтаж распределительных щитов: пошаговое руководство

Опубликовано: 19.12.2025

В этой статье:

Этапы подготовки к монтажу
Комплектация распределительного щита
Монтаж и установка распределительного щита
Сборка и подключение компонентов распределительного щита
Пуско-наладочные работы и тестирование собранного щита
Заключение

Распределительный щит служит центральным элементом системы электроснабжения, обеспечивая прием, распределение и защиту электрических линий. Монтаж выполняется по проектной документации с учетом требований ПУЭ, ГОСТ Р 51732–2001, ПТЭЭП и инструкций производителей.

Перед установкой определяются место размещения, способ крепления и тип корпуса — навесной, встроенный или напольный. Учитываются номинальные токи линий, характеристики защитных аппаратов, сечение кабелей, степень защиты оболочки и условия эксплуатации. Важно предусмотреть удобный доступ для обслуживания и достаточный запас пространства внутри корпуса.

При сборке применяются сертифицированные модульные устройства: автоматические выключатели, устройства защитного отключения, реле контроля напряжения, ограничители перенапряжений, клеммные блоки. Все элементы размещаются в соответствии со схемой сборки, фиксируются на DIN-рейках, маркируются и соединяются проводниками с надлежащим сечением. Контакты затягиваются динамометрическим инструментом, соединения проверяются на отсутствие нагрева и перекручивания жил.

Этапы подготовки к монтажу

Анализ проекта и расчет параметров

Подготовка к монтажу распределительного устройства начинается с изучения проектной документации. Проверяются схемы электроснабжения, расчетные токи линий, мощность потребителей и наличие защитных аппаратов. На основании данных выполняется расчет электрощитка — определяется количество модулей, номиналы автоматических выключателей, уставки УЗО, тип шин и сечение проводников. Особое внимание уделяется селективности защитных аппаратов и соответствию номиналов току вводного автомата.

Выбор корпуса и аппаратуры

Тип корпуса выбирается исходя из условий эксплуатации. Для жилых помещений применяются навесные или встраиваемые корпуса с классом защиты IP31–IP43, для производственных — металлические или пластиковые шкафы IP55 и выше. При монтаже силового щита необходимо учитывать возможность подключения кабелей большого сечения, наличие шин N и PE, съемных панелей и вентиляции. Аппаратура подбирается по току и характеристикам отключения, предпочтительно использовать модульные устройства с возможностью пломбировки и маркировки.

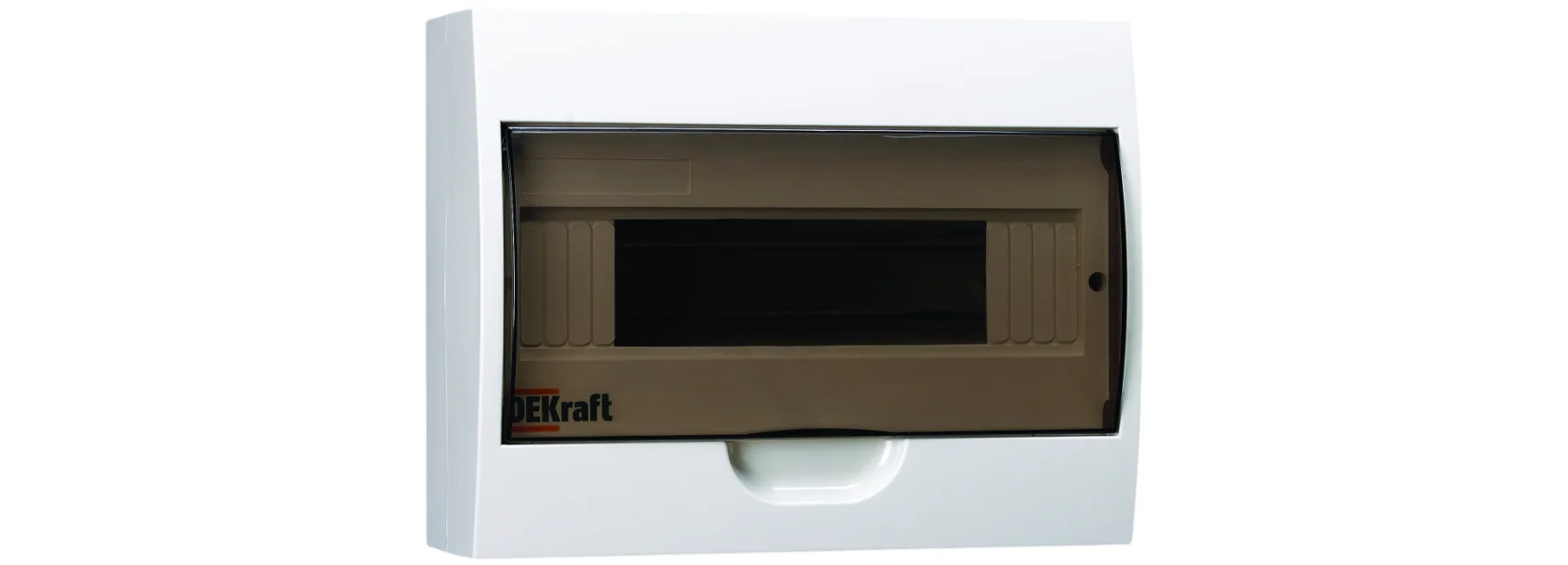

Корпус пластиковый навесной для электрических аппаратов серии ЩРН-П IP41

Проверка комплектации и подготовка оборудования

До начала сборки проводится осмотр поставленного оборудования. Проверяется целостность корпусов, изоляции, резьбовых соединений, комплектность шин и клемм. Проводится примерка аппаратов на DIN-рейку, проверяется возможность свободной укладки проводов. При необходимости подготавливаются кабельные вводы, устанавливаются уплотнители и заглушки.

Разметка и подготовка места установки

Место установки подбирается с учетом удобства подключения вводных кабелей, доступа к автоматам и возможности безопасного обслуживания. Выполняется разметка крепежных точек, проверяется горизонтальность и вертикальность будущего положения корпуса. Для встроенного монтажа выполняется ниша с запасом по глубине не менее 20 мм для кабельных вводов и прокладки гофры.

Проверка схемы сборки и подготовка инструмента

Перед началом монтажа уточняется схема сборки щита и выполняется проверка всех соединений по ней. Подготавливаются изолированные инструменты, динамометрическая отвертка, индикаторы, маркировочные бирки и термоусадка. Для точного соединения жил рекомендуется использовать наконечники НШВИ или НКИ.

Комплектация распределительного щита

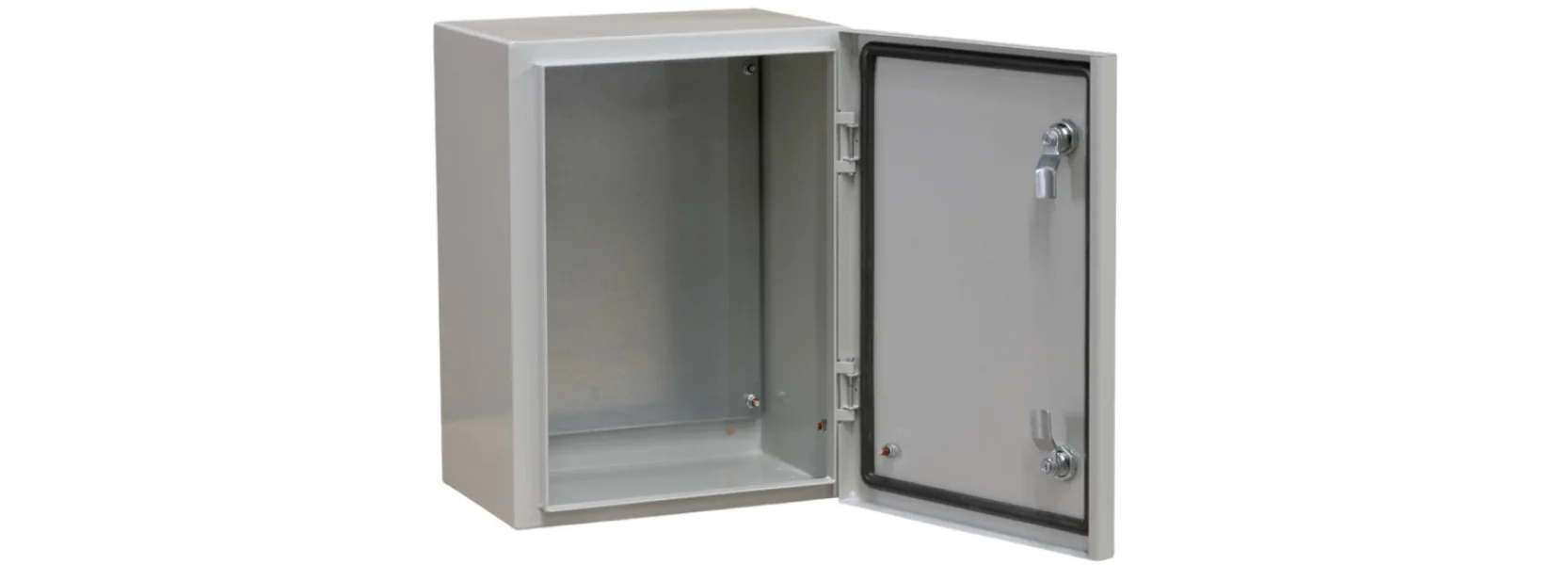

Корпус подбирают по условиям эксплуатации и проектной нагрузке. Для сухих помещений — навесные или встраиваемые оболочки с IP31–IP43. Для пыли, влаги, уличной установки — герметичные шкафы от IP54, с учетом температурного диапазона, наличия конденсата.

Важны:

Материал: металл с порошковым покрытием либо негорючий пластик. Класс горючести по паспорту.
Механическая стойкость: индекс IK, толщина стенок, жесткость дверей, надежность замков.
Габариты/запас места: не менее 20–30% свободного объема для укладки проводников, будущего расширения.
Кабельные вводы: количество/диаметр с учетом вводимых линий, уплотнители, сальники.
Монтаж: DIN-рейки, перфорированные панели, съемные рамы, удобство обслуживания.

При монтаже распределительных щитов в производственных зонах дополнительно учитывают вентиляцию, коррозионную стойкость, возможность установки обогревателей/влагопоглотителей.

Вводной аппарат должен гарантированно отключать расчетный ток КЗ на вводе, обеспечивать селективность с отходящими линиями.

Критерии подбора:

Номинал и характеристика: по расчетным токам, пусковым токам потребителей, категории применения.
Отключающая способность: Icu/Ics по уровню ожидаемого КЗ; запас не менее 20–30%.
Селективность: координация с downstream-автоматами (времятоковые уставки, типоразмер).
Функции: расцепители (тепловой, электромагнитный), независимый/минимальный, мотор-привод для дистанционного управления, блок-контакты для телесигнализации.
Коммутация: отсутствие параллельной работы ввод/резерв; механические и электрические блокировки.

Для монтажа силового щита на объектах с резервированием применяют АВР или ручной рубильник с межблокировкой.

Модульное оборудование: защитные и функциональные устройства

Набор модулей формируют по проекту, с учетом категории потребителей, необходимости дифференциальной защиты, защиты от перенапряжений.

Базовый состав:

Автоматические выключатели на отходящие линии (номинал, характеристика, отключающая способность).
УЗО/дифавтоматы: по току утечки, типу (AC, A, F), селективности (S), устойчивости к импульсным помехам.
Ограничители перенапряжений (УЗП/ОПН): класс T1/T2 по категории молниезащиты и длине линий; правильная схема заземления.
Реле контроля напряжения/фаз: защита однофазных и трехфазных цепей от перекоса, пропадания, превышения/провала.
Пускозащитные устройства для двигателей: контакторы + тепловые реле, при необходимости — плавный пуск.
Счетчик, АСКУЭ-модули: по техусловиям сетевой организации.
Сигнализация: индикаторы наличия фаз, положение вводного аппарата, аварийные статусы.

Шины и клеммная база: ток, сечение, разводка N/PE

От корректного выбора шин зависит тепловой режим и надежность контактов.

Критерии:

Шины PE и N: раздельные; в TN-S — объединение недопустимо. В TN-C-S — разделение PEN на вводе с повторным заземлением.
Сечение: по расчетному току с запасом, проверка допустимого нагрева по паспорту.
Клеммные ряды: винтовые/пружинные, номинал по току, шаг, наличие перемычек, маркеры.
Гибкие перемычки: наконечники НШВИ/НКИ, обязательная опрессовка, радиусы изгиба.
Разводка N-жиль для групп с УЗО — индивидуальные клеммы под каждую линию, исключение общих рабочих нулей между разными диф-группами.
Для устройства распределительного щита в системах с ОПН — короткая низкоомная путь от SPD к PE, минимизация петли «фаза-PE».

Аксессуары и эргономика: маркировка, кабель-менеджмент, сервис

Монтаж распределительного устройства подразумевает удобство обслуживания, читаемость схемы, снижение риска ошибок.

Электробезопасность и соответствие проекту

Комплектация закрепляется в спецификации: все позиции с точными артикулами, номиналами, классами.

Обязательно:

Соответствие ПУЭ и руководствам производителей.
Проверка совместимости модулей в одном сборочном ряду.
Координация защит (selectivity/backup protection) по времятоковым кривым.
Расчет тепловыделения, дерейтинг для плотной установки.
Контроль допустимых токовых нагрузок шин/клемм, токов КЗ, категорий перенапряжений.

Такая комплектация обеспечивает корректный монтаж распределительных щитов, согласованную работу вводных и групповых защит, стабильные параметры в реальной эксплуатации. Корректно сформированная комплектация обеспечивает согласованную работу вводных и групповых защит, устойчивый тепловой режим, удобство обслуживания и резерв по модернизации без переделки всей панели.

Монтаж и установка распределительного щита

Подготовка места и установка корпуса

Монтаж начинается с проверки основания и разметки. Осматривают стену/раму, исключают пустоты, оценивают несущую способность крепежных точек. По шаблону корпуса выполняют разметку, сверление, установка анкеров/шпилек. Корпус выставляют по уровню, проверяют диагонали, фиксируют крепеж с контролем момента. Для встраиваемых решений подготавливают нишу с запасом глубины для кабельных вводов, кромки ниши защищают от крошения. Герметичные шкафы оснащают сальниками, вводными панелями, уплотнителями.

Перед затяжкой:

Окончательно выравнивают дверь, петли, замок.
Проверяют целостность лакокрасочного покрытия, отсутствие деформаций.
Обеспечивают заземляющую перемычку между корпусом и дверью.
Монтируют DIN-рейки, монтажную панель и кабельные каналы.

На монтажной панели размещают DIN-рейки, перфорированные лотки/каналы для проводников, кронштейны для шин. Расположение согласуют со схемой: разделяют вводную часть, силовые группы, контроль/сигнализацию. DIN-рейки выставляют параллельно, с одинаковым шагом, фиксируют винтами с пружинными шайбами. Кабельные каналы подбирают по сечению проводников, учитывая запас заполнения.

На рейках оставляют резерв под расширение.
В зонах повышенной вибрации применяют дополнительные точки крепления.
Резы каналов выполняют с зачисткой кромок, крышки фиксируют надежно, без «подпружинивания».

Организация внутреннего пространства

Компоновка обеспечивает кратчайшие силовые трассы, удобный доступ к вводным аппаратам, селективность по уровням. Вводную аппаратную группу отделяют от групповых автоматов, устройства контроля и автоматики — в отдельной вертикали. N/PE шины располагают близко к местам подключения групп с учетом длины перемычек.

Силовые проводники и цепи управления разводят раздельно, пересечения — под прямым углом.
Низковольтные цепи (SELV/PELV) физически отделяют от силовых.
Для ограничителей перенапряжений обеспечивают короткую низкоомную связь с PE.

Установка шин и клеммной базы

Шины PE и N крепят на изоляторах, с проверкой сечения и допуска по току. В системах TN-C-S выполняют разделение PEN на вводе по проекту с повторным заземлением. Клеммные ряды (винтовые либо пружинные) выбирают по номинальному току и сечению, предусматривают межсекционные перемычки. Для групп, защищенных УЗО/дифавтоматами, рабочие нули разводят по индивидуальным клеммам, исключая общие N между разными диф-группами.

Обязательны маркировочные планки на шинах и клеммах. Гибкие перемычки — только с опрессовкой наконечниками соответствующего типа.

Размещение вводных аппаратов и коммутационного оборудования

Вводной автомат/рубильник размещают в верхней зоне или на отдельной панели, обеспечивают прямолинейный ввод кабелей. При наличии резервного ввода — устанавливают механические/электрические блокировки, исключающие параллельную работу. Аппараты монтируют на DIN-рейках либо на плате, соблюдая зазоры для теплоотвода. Для модульных устройств проверяют совместимость по посадочным местам, возможность установки дополнительных контактов, приводов, клемм шинных гребенок.

На вводе — тест-площадки/оконечные клеммы для измерений.

Рядом — устройства контроля фаз/напряжения, индикация, при необходимости — привод дистанционного отключения.

Кабельные вводы и разделка

Вводные отверстия выполняют с использованием сальников/вводных муфт по диаметру кабеля. Оболочки не повреждают, кромки защищают. Радиусы изгиба выдерживают по паспорту кабеля. Внутри корпуса жилы укладывают в каналы, фиксируют стяжками с метками, избегают натяга и скруток. Экран/броню заземляют согласно проекту.

В местах повышенного нагрева силовые жилы прокладывают с зазором, применяют термостойкую изоляцию при необходимости.

Цветовая маркировка фаз, нулевого и защитного проводников — обязательна на всем протяжении.

Требования к размещению оборудования и доступности обслуживания

Все органы управления, индикация, подписанные автоматы — в зоне прямой видимости, без необходимости демонтажа соседних модулей. Обеспечивают свободный доступ для опломбирования, проверки момента затяжки, тепловизионного контроля. Нагрузочные группы группируют по назначению, подписывают в соответствии со схемой.

Схема подключения ламинируется и крепится на внутренней стороне двери.
Маркировка линий на аппаратах соответствует маркировке на кабелях и клеммах.
Для напольных шкафов предусматривают внутреннее освещение/розетку обслуживания, если это задано проектом.

Контроль качества монтажа

После механического монтажа выполняют проверку: целостность изоляции, правильность фазировки, отсутствие пересечений, корректность подключения N-шин к дифгруппам. Контролируют момент затяжки клемм динамометрическим инструментом по паспортам производителей. Проводят визуальную оценку тепловых «ловушек» — участков с потенциальным перегревом из-за плотной укладки либо недостаточного сечения шинных перемычек.

Проверяют непрерывность защитного проводника корпуса, наличие перемычки на дверь.
Подтверждают работу блокировок и свободный ход приводов.
Убеждаются в соответствии фактической компоновки проектной схеме.

Завершение установки и подготовка к вводу

После завершения монтажа распределительного щита выполняют внутреннюю уборку — удаляют стружку, обрезки, пыль. Устанавливают заглушки на свободные посадочные места, пломбы на крышки вводов/счетного отсека, если предусмотрено. Проводят маркировку лицевых панелей согласно ведомости. Готовят журнал операций для последующих испытаний: протоколы проверки изоляции, функциональные проверки коммутации, замеры переходных сопротивлений на клеммах.

Сборка и подключение компонентов распределительного щита

Установка модульного оборудования

Сборка начинается с установки вводных аппаратов, затем — групповых автоматов, устройств защитного отключения и функциональных модулей. Аппараты монтируют на DIN-рейках в соответствии со схемой, выдерживая зазоры для теплоотвода. Вводной автомат располагают ближе к точке ввода кабеля, далее — устройства контроля и защиты. При необходимости устанавливаются перемычки-гребенки или шинные соединители, обеспечивающие равномерное распределение нагрузки. Аппараты выравнивают по фасаду, фиксируют с контролем защелок, проверяют плотность прилегания.

Правила коммутации цепей

Коммутацию выполняют строго по принципиальной схеме. Силовые цепи разводят отдельно от управляющих, пересечения выполняют под прямым углом. Для гибких жил используют наконечники НШВИ, для многожильных кабелей — опрессовку гильзами. Соединения выполняют проводом сечением, рассчитанным на номинальный ток цепи, без натяга и перегибов. PE и N проводники подключаются к отдельным шинам, для каждой группы с УЗО — выделяется собственная нулевая клемма.

Подключение групповых линий

Отходящие линии подключают после проверки целостности изоляции и правильности маркировки. Каждый кабель закрепляют хомутом или в канале, чтобы исключить механическую нагрузку на клемму. Рабочие нули и заземляющие проводники групп распределяют равномерно по шинам, исключая объединение цепей разных групп. При подключении многожильных проводников обеспечивают плотный контакт без «распушивания» жил.

Организация маркировки и идентификации

Все элементы маркируются в соответствии с монтажной схемой: автоматы, клеммы, провода, шины. На лицевой панели обозначают назначение каждой линии (освещение, розетки, кондиционер и т.д.). Проводники снабжаются бирками или термоусадочными метками с обозначением цепи. Маркировка выполняется на обоих концах кабеля, обеспечивая возможность быстрого обслуживания и диагностики.

Пуско-наладочные работы и тестирование собранного щита

После завершения монтажа выполняется комплекс проверок, подтверждающих правильность сборки и готовность оборудования к работе. Проверяется соответствие фактических соединений проектной схеме, целостность изоляции, момент затяжки клемм и правильность фазировки. Измеряются параметры цепей — сопротивление изоляции мегаомметром, переходное сопротивление контактов, непрерывность защитных проводников.

Проводится функциональное опробование: проверка вводных автоматов, УЗО, дифавтоматов, реле контроля напряжения. Испытываются устройства защитного отключения кнопкой «Тест» и подачей контрольного тока утечки. Контролируется корректность срабатывания автоматики, отсутствие нагрева контактов при нагрузке.

Результаты фиксируются в протоколах проверки и испытаний, включающих измеренные значения, уставки и состояние оборудования. После подтверждения соответствия требованиям оформляется акт приема в эксплуатацию с приложением схем, паспортов аппаратов и ведомости маркировки.

Заключение

Правильно выполненный монтаж и тщательная проверка распределительного устройства гарантируют стабильную работу электросети и защиту оборудования от аварийных режимов. Контроль всех этапов — от проектирования до пуско-наладочных испытаний — обеспечивает соответствие нормативам ПУЭ и требованиям безопасности. Регулярное обслуживание и документирование результатов проверок позволяют поддерживать систему в исправном состоянии на всем сроке службы.
