Щиты распределительные навесные с монтажной панелью (ЩРНМ)

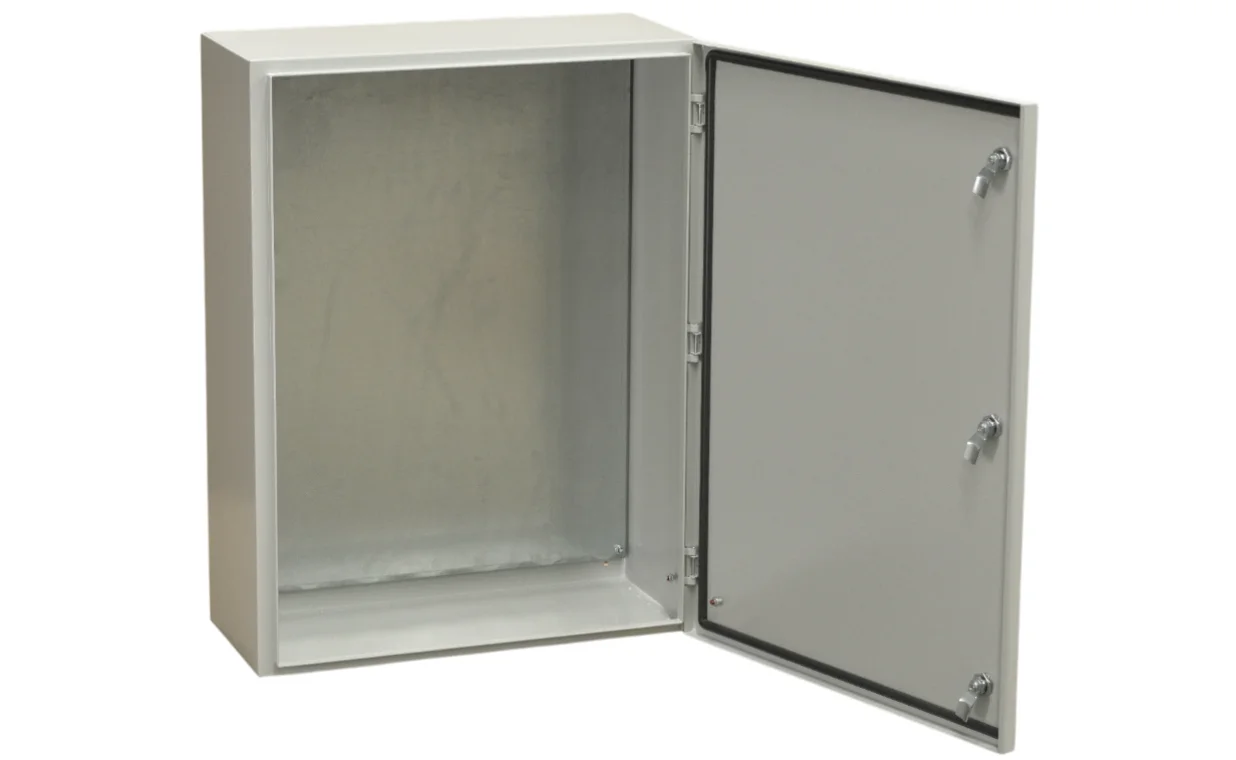

Обновленные корпуса ЩРНМ - это навесные шкафы со степенью пыле- и влагозащиты IP31 и IP55.
Корпуса шкафов серии ЩРНМ предназначены для сборки различных электрощитов: силовых, управления, автоматизации. Навесные шкафы ЩРНМ позволяют производить монтаж аппаратуры модульного, силового и коммутационного типа, а также устройств управления и сигнализации, и используются для электромонтажа в жилых, административных, торговых, производственных и промышленных зданиях.
Сфера применения
Общественные и административные здания
Промышленные предприятия
Производственные объекты
Используются для электромонтажа в жилых, административных, торговых, производственных и промышленных зданиях.
Обновленные корпуса шкафов ЩРНМ стали еще более надежными и удобными благодаря ряду улучшений. Размеры корпусов теперь в стандартной размерной сетке, а для перехода к новым размерам доступна таблица кросс-референсов. Доступны к заказу шкафы красные шкафы, которые предназначены для использования в системах пожарной сигнализации.
Двойной гиб на корпусе обеспечивает лучшее прилегание уплотнителей, увеличивая их срок службы и повышая герметичность конструкции. Дополнительная отбортовка двери повышает ее жесткость в области замков, делая дверь более устойчивой к механическим воздействиям. Приварные шпильки обеспечивают прочную фиксацию монтажной панели внутри корпуса, исключая возможность её случайного сдвига. Отбортовка монтажной панели улучшает её устойчивость к деформациям при монтаже и эксплуатации. Замки покрыты оцинкованным покрытием, защищающим их от коррозии и продлевающим срок службы. Угол открытия двери стал больше благодаря дополнительному вырезу на двери под петлей, что облегчает доступ к внутреннему пространству шкафа.
Преимущества
Степень защиты IP31 и IP55
ЩРНМ доступны со степенью пыле-влаго защиты IP31 и IP55. Для исполнения с IP55 полиуретановый уплотнитель нанесён на промышленном координатном станке, а двойной гиб металла на двери увеличивает срок службы уплотнителя
Надёжный механизм запирания
Компрессионные замки с эргономичным язычком, которые обеспечивают надёжный прижим уплотнителя к корпусу шкафа (не плоский) и цинковым антикоррозионным покрытием. Для большей жёсткости двери со стороны замков применена дополнительная отбортовка двери
Использование лазерной сварки при изготовлении
Симметричная конструкция
Корпус шкафа выполнен симметричным. Вместо перенавешивания двери достаточно перевернуть шкаф на 180 градусов
Новая размерная сетка металлоболочек
Широкая линейка размеров с размерами до 1400х800х300мм со стандартными общепринятыми размерами металлоболочек
Стабильное качество изделия
Серийное производство шкафов и применение принципов бережливого производства гарантирует стабильное и повторяемое качество изделия
Технические характеристики
|
Параметр |
Значение |
|
Материал |
Сталь |
|
Степень защиты (IP) |
IP31 или IP55 |
|
Подходит для установки вне помещений (на открытом воздухе) |
Да |
|
Монтажная плата с регулировкой по глубине |
Да |
|
Отделка поверхности |
С порошковым покрытием |
|
Ударопрочность по стандарту EN 50102 |
IK10 |
|
Возможно настенное крепление |
Да |
|
Крепление на столбе |
Да |
Схемы и графики

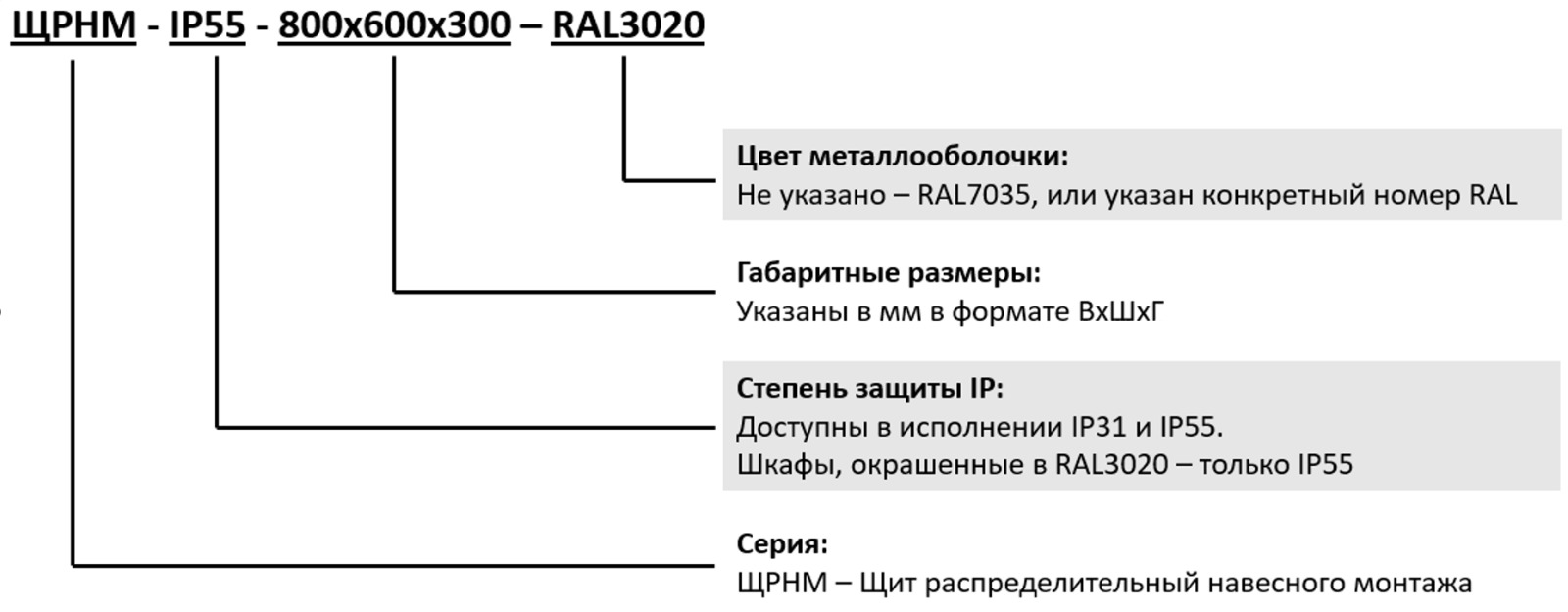

Структура условного обозначения
Полный ассортимент
| Внешний вид | Наименование | Габаритные размеры, мм | Исполнение | Цвет | Артикул | ||
| В | Ш | Г | |||||
 | Корпус металлический ЩРНМ (ЩМП) IP31 250х200х150 RAL7035 | 250 | 200 | 150 | IP31 | RAL7035 | 32461DEK |
| Корпус металлический ЩРНМ (ЩМП) IP31 270х210х140 RAL7035 | 270 | 210 | 140 | IP31 | RAL7035 | 32955DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 300х250х150 RAL7035 | 300 | 250 | 150 | IP31 | RAL7035 | 32462DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 300х250х200 RAL7035 | 300 | 250 | 200 | IP31 | RAL7035 | 32463DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 300х300х150 RAL7035 | 300 | 300 | 150 | IP31 | RAL7035 | 32464DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 300х300х200 RAL7035 | 300 | 300 | 200 | IP31 | RAL7035 | 32465DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 400х300х150 RAL7035 | 400 | 300 | 150 | IP31 | RAL7035 | 32466DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 400х300х200 RAL7035 | 400 | 300 | 200 | IP31 | RAL7035 | 32467DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 400х400х200 RAL7035 | 400 | 400 | 200 | IP31 | RAL7035 | 32468DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 500х400х150 RAL7035 | 500 | 400 | 150 | IP31 | RAL7035 | 32469DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 500х400х170 RAL7035 | 500 | 400 | 170 | IP31 | RAL7035 | 32956DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 500х400х200 RAL7035 | 500 | 400 | 200 | IP31 | RAL7035 | 32470DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 500х400х220 RAL7035 | 500 | 400 | 220 | IP31 | RAL7035 | 32957DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 500х400х250 RAL7035 | 500 | 400 | 250 | IP31 | RAL7035 | 32471DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 500х500х250 RAL7035 | 500 | 500 | 250 | IP31 | RAL7035 | 32472DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 600х400х200 RAL7035 | 600 | 400 | 200 | IP31 | RAL7035 | 32473DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 600х400х250 RAL7035 | 600 | 400 | 250 | IP31 | RAL7035 | 32474DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 600х500х200 RAL7035 | 600 | 500 | 200 | IP31 | RAL7035 | 32475DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 600х500х250 RAL7035 | 600 | 500 | 250 | IP31 | RAL7035 | 32476DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 600х600х200 RAL7035 | 600 | 600 | 200 | IP31 | RAL7035 | 32477DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 600х600х250 RAL7035 | 600 | 600 | 250 | IP31 | RAL7035 | 32478DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 600х600х300 RAL7035 | 600 | 600 | 300 | IP31 | RAL7035 | 32479DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 650х500х220 RAL7035 | 650 | 500 | 220 | IP31 | RAL7035 | 32958DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 700х500х200 RAL7035 | 700 | 500 | 200 | IP31 | RAL7035 | 32480DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 700х500х250 RAL7035 | 700 | 500 | 250 | IP31 | RAL7035 | 32481DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 800х600х200 RAL7035 | 800 | 600 | 200 | IP31 | RAL7035 | 32482DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 800х600х250 RAL7035 | 800 | 600 | 250 | IP31 | RAL7035 | 32483DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 800х600х300 RAL7035 | 800 | 600 | 300 | IP31 | RAL7035 | 32484DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 800х650х220 RAL7035 | 800 | 650 | 220 | IP31 | RAL7035 | 32959DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 800х800х300 RAL7035 | 800 | 800 | 300 | IP31 | RAL7035 | 32485DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 1000х600х250 RAL7035 | 1000 | 600 | 250 | IP31 | RAL7035 | 32486DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 1000х600х300 RAL7035 | 1000 | 600 | 300 | IP31 | RAL7035 | 32487DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 1000х800х300 RAL7035 | 1000 | 800 | 300 | IP31 | RAL7035 | 32488DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 1200х600х300 RAL7035 | 1200 | 600 | 300 | IP31 | RAL7035 | 32489DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 1200х800х300 RAL7035 | 1200 | 800 | 300 | IP31 | RAL7035 | 32490DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP31 1400х800х300 RAL7035 | 1400 | 800 | 300 | IP31 | RAL7035 | 32491DEK | |
 | Корпус металлический ЩРНМ (ЩМП) IP55 250х200х150 RAL7035 | 250 | 200 | 150 | IP55 | RAL7035 | 32492DEK |
| Корпус металлический ЩРНМ (ЩМП) IP55 300х250х150 RAL7035 | 300 | 250 | 150 | IP55 | RAL7035 | 32493DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 300х250х200 RAL7035 | 300 | 250 | 200 | IP55 | RAL7035 | 32494DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 300х300х150 RAL7035 | 300 | 300 | 150 | IP55 | RAL7035 | 32495DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 300х300х200 RAL7035 | 300 | 300 | 200 | IP55 | RAL7035 | 32496DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 395х310х220 RAL7035 | 395 | 310 | 220 | IP55 | RAL7035 | 32960DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 400х300х150 RAL7035 | 400 | 300 | 150 | IP55 | RAL7035 | 32497DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 400х300х200 RAL7035 | 400 | 300 | 200 | IP55 | RAL7035 | 32498DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 400х400х200 RAL7035 | 400 | 400 | 200 | IP55 | RAL7035 | 32499DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 500х400х150 RAL7035 | 500 | 400 | 150 | IP55 | RAL7035 | 32500DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 500х400х200 RAL7035 | 500 | 400 | 200 | IP55 | RAL7035 | 32501DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 500х400х220 RAL7035 | 500 | 400 | 220 | IP55 | RAL7035 | 32961DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 500х400х250 RAL7035 | 500 | 400 | 250 | IP55 | RAL7035 | 32502DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 500х500х250 RAL7035 | 500 | 500 | 250 | IP55 | RAL7035 | 32503DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 600х400х200 RAL7035 | 600 | 400 | 200 | IP55 | RAL7035 | 32504DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 600х400х250 RAL7035 | 600 | 400 | 250 | IP55 | RAL7035 | 32505DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 600х500х200 RAL7035 | 600 | 500 | 200 | IP55 | RAL7035 | 32506DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 600х500х250 RAL7035 | 600 | 500 | 250 | IP55 | RAL7035 | 32507DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 600х600х200 RAL7035 | 600 | 600 | 200 | IP55 | RAL7035 | 32508DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 600х600х250 RAL7035 | 600 | 600 | 250 | IP55 | RAL7035 | 32509DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 600х600х300 RAL7035 | 600 | 600 | 300 | IP55 | RAL7035 | 32510DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 650х500х220 RAL7035 | 650 | 500 | 220 | IP55 | RAL7035 | 32962DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 700х500х200 RAL7035 | 700 | 500 | 200 | IP55 | RAL7035 | 32511DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 700х500х250 RAL7035 | 700 | 500 | 250 | IP55 | RAL7035 | 32512DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 800х600х200 RAL7035 | 800 | 600 | 200 | IP55 | RAL7035 | 32513DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 800х600х250 RAL7035 | 800 | 600 | 250 | IP55 | RAL7035 | 32514DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 800х600х300 RAL7035 | 800 | 600 | 300 | IP55 | RAL7035 | 32515DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 800х650х250 RAL7035 | 800 | 650 | 250 | IP55 | RAL7035 | 32963DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 800х800х300 RAL7035 | 800 | 800 | 300 | IP55 | RAL7035 | 32516DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 1000х600х250 RAL7035 | 1000 | 600 | 250 | IP55 | RAL7035 | 32517DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 1000х600х300 RAL7035 | 1000 | 600 | 300 | IP55 | RAL7035 | 32518DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 1000х800х300 RAL7035 | 1000 | 800 | 300 | IP55 | RAL7035 | 32519DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 1200х600х300 RAL7035 | 1200 | 600 | 300 | IP55 | RAL7035 | 32520DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 1200х800х300 RAL7035 | 1200 | 800 | 300 | IP55 | RAL7035 | 32521DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 1400х800х300 RAL7035 | 1400 | 800 | 300 | IP55 | RAL7035 | 32522DEK | |
 | Корпус металлический ЩРНМ (ЩМП) IP55 250х200х150 RAL3020 | 250 | 200 | 150 | IP55 | RAL3020 | 32523DEK |
| Корпус металлический ЩРНМ (ЩМП) IP55 300х250х150 RAL3020 | 300 | 250 | 150 | IP55 | RAL3020 | 32524DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 300х250х200 RAL3020 | 300 | 250 | 200 | IP55 | RAL3020 | 32525DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 300х300х150 RAL3020 | 300 | 300 | 150 | IP55 | RAL3020 | 32526DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 300х300х200 RAL3020 | 300 | 300 | 200 | IP55 | RAL3020 | 32527DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 400х300х150 RAL3020 | 400 | 300 | 150 | IP55 | RAL3020 | 32528DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 400х300х200 RAL3020 | 400 | 300 | 200 | IP55 | RAL3020 | 32529DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 400х400х200 RAL3020 | 400 | 400 | 200 | IP55 | RAL3020 | 32530DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 500х400х150 RAL3020 | 500 | 400 | 150 | IP55 | RAL3020 | 32531DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 500х400х200 RAL3020 | 500 | 400 | 200 | IP55 | RAL3020 | 32532DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 500х400х250 RAL3020 | 500 | 400 | 250 | IP55 | RAL3020 | 32533DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 500х500х250 RAL3020 | 500 | 500 | 250 | IP55 | RAL3020 | 32534DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 600х400х200 RAL3020 | 600 | 400 | 200 | IP55 | RAL3020 | 32535DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 600х400х250 RAL3020 | 600 | 400 | 250 | IP55 | RAL3020 | 32536DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 600х500х200 RAL3020 | 600 | 500 | 200 | IP55 | RAL3020 | 32537DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 600х500х250 RAL3020 | 600 | 500 | 250 | IP55 | RAL3020 | 32538DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 600х600х200 RAL3020 | 600 | 600 | 200 | IP55 | RAL3020 | 32539DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 600х600х250 RAL3020 | 600 | 600 | 250 | IP55 | RAL3020 | 32540DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 600х600х300 RAL3020 | 600 | 600 | 300 | IP55 | RAL3020 | 32541DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 700х500х200 RAL3020 | 700 | 500 | 200 | IP55 | RAL3020 | 32542DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 700х500х250 RAL3020 | 700 | 500 | 250 | IP55 | RAL3020 | 32543DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 800х600х200 RAL3020 | 800 | 600 | 200 | IP55 | RAL3020 | 32544DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 800х600х250 RAL3020 | 800 | 600 | 250 | IP55 | RAL3020 | 32545DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 800х600х300 RAL3020 | 800 | 600 | 300 | IP55 | RAL3020 | 32546DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 800х800х300 RAL3020 | 800 | 800 | 300 | IP55 | RAL3020 | 32547DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 1000х600х250 RAL3020 | 1000 | 600 | 250 | IP55 | RAL3020 | 32548DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 1000х600х300 RAL3020 | 1000 | 600 | 300 | IP55 | RAL3020 | 32549DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 1000х800х300 RAL3020 | 1000 | 800 | 300 | IP55 | RAL3020 | 32550DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 1200х600х300 RAL3020 | 1200 | 600 | 300 | IP55 | RAL3020 | 32551DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 1200х800х300 RAL3020 | 1200 | 800 | 300 | IP55 | RAL3020 | 32552DEK | |
| Корпус металлический ЩРНМ (ЩМП) IP55 1400х800х300 RAL3020 | 1400 | 800 | 300 | IP55 | RAL3020 | 32553DEK | |
