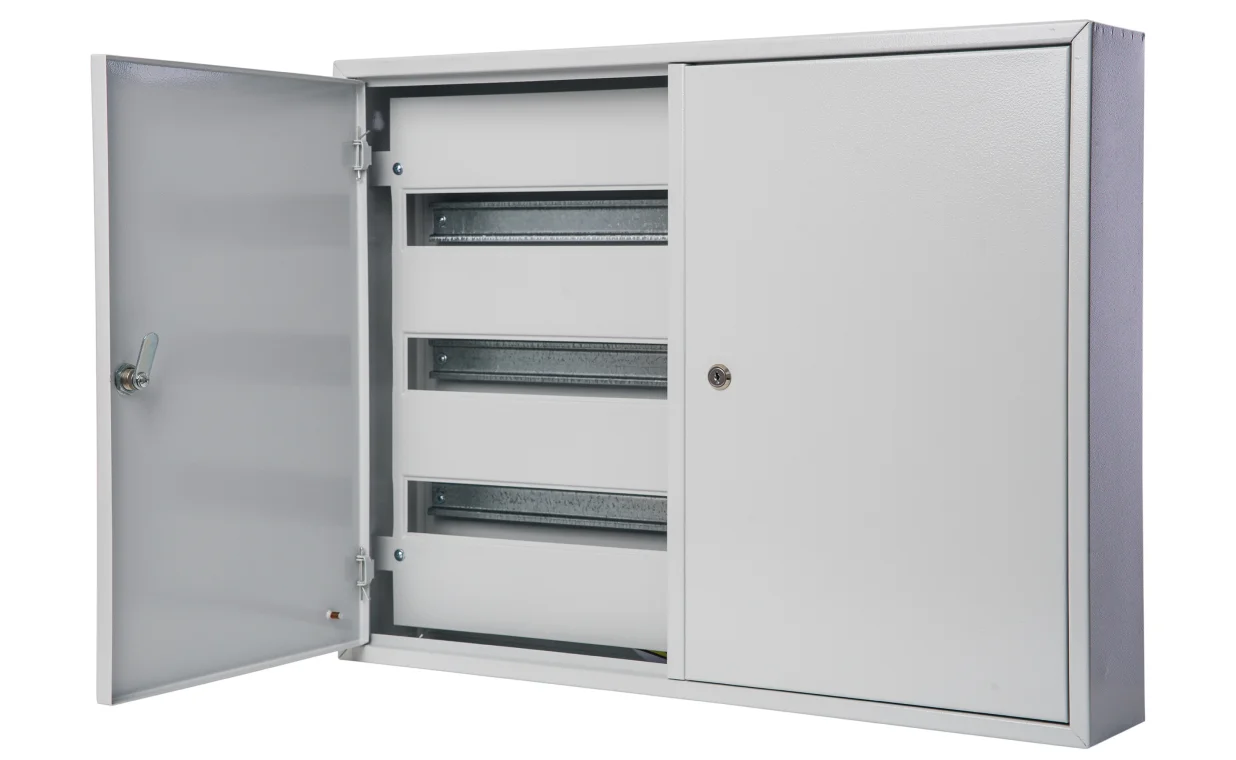

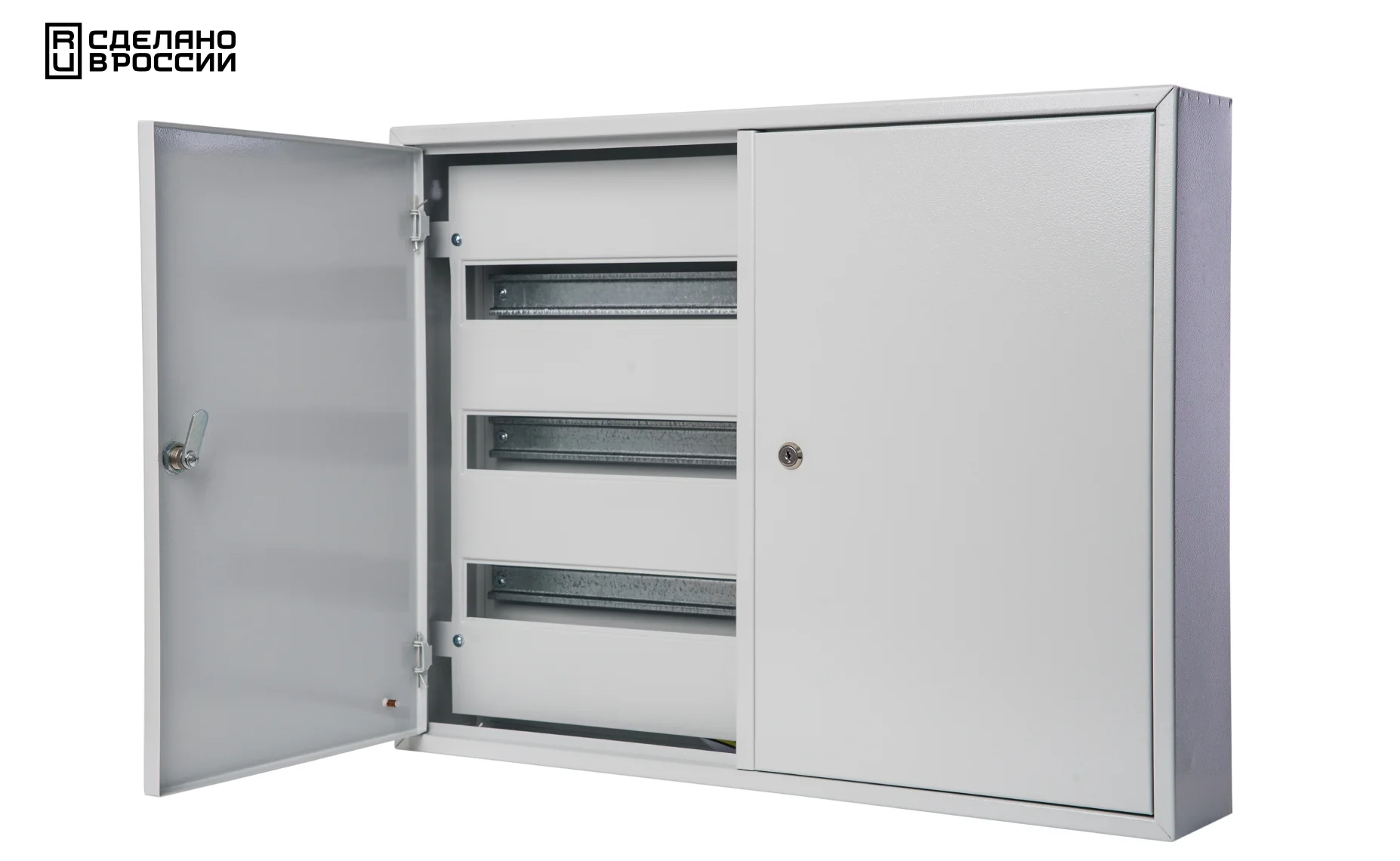

Корпуса щитов распределительные навесные/встраиваемые (ЩРН/ЩРВ)
Корпуса распределительные серий ЩРВ / ЩРН комплектуются DIN-рейками, фальш-панелью, металлической планкой для установки шин N и PE, почтовым замком (для артикулов с IP31) и замком-защелкой (для артикулов с IP54), набором для крепления проводника заземления.
Для корпусов со степенью пыле-влагозащиты IP54 на внутренний контур двери нанесен полиуретановый
уплотнитель.
Корпуса имеют шпильку заземления как на дверце, так и на корпусе (соответствие требованиям Техэнергонадзора).
Ввод кабелей для корпусов осуществляется следующим образом:
- для артикулов со степенью пыле-влаго защиты IP31: сверху и снизу;
- для артикулов со степенью пыле-влаго защиты IP54: только снизу.
Кабельные вводы приобретаются по желанию пользователя отдельно, референс 32156DEK.
Сфера применения
Корпуса щитов серии ЩРВ / ЩРН предназначены для установки модульных устройств различного назначения.
После сборки служат для ввода и распределения электроэнергии в одно- и трехфазных сетях как часть электрической системы распределительных, осветительных и иных установок.
Преимущества
Степень пыле- и влагозащиты IP31
Степень пыле- и влагозащиты IP54
Ввод кабелей для щитов осуществляется сверху и снизу щита. Отвертия для кабельных вводов являются выбивными
В щиты серий ЩРН/ЩРВ установлены элементы для крепления N, PE шин
Защитная фальшпанель ограничивает доступ ко всем токопроводящим элементам
Каплевидные петли на задней стенке щита упрощают монтаж на стену (серия ЩРН)
Оцинкованные ДИН-рейки (количество зависит от артикула). Являются съемными, что облегчает кабельную разводку
Технические характеристики
| Параметр | Значение |
| Соответствие регламентам и стандартам | ТУ 27.12.31 – 001 – 74723866 – 2018 , ГОСТ 14254-2015 , ГОСТ 32127-2013 |
| Номинальный ток | 125 А |
| Толщина металла | 0,9-1,2 мм |
| Тип покрытия | порошковая шагрень |
| Цвет | RAL 7035 |
| Степень защиты | IP31 |
| Климатическое исполнение | УХЛ3 по ГОСТ 15150-69 |
| Тип применяемых аппаратов | модульные |
Схемы и графики

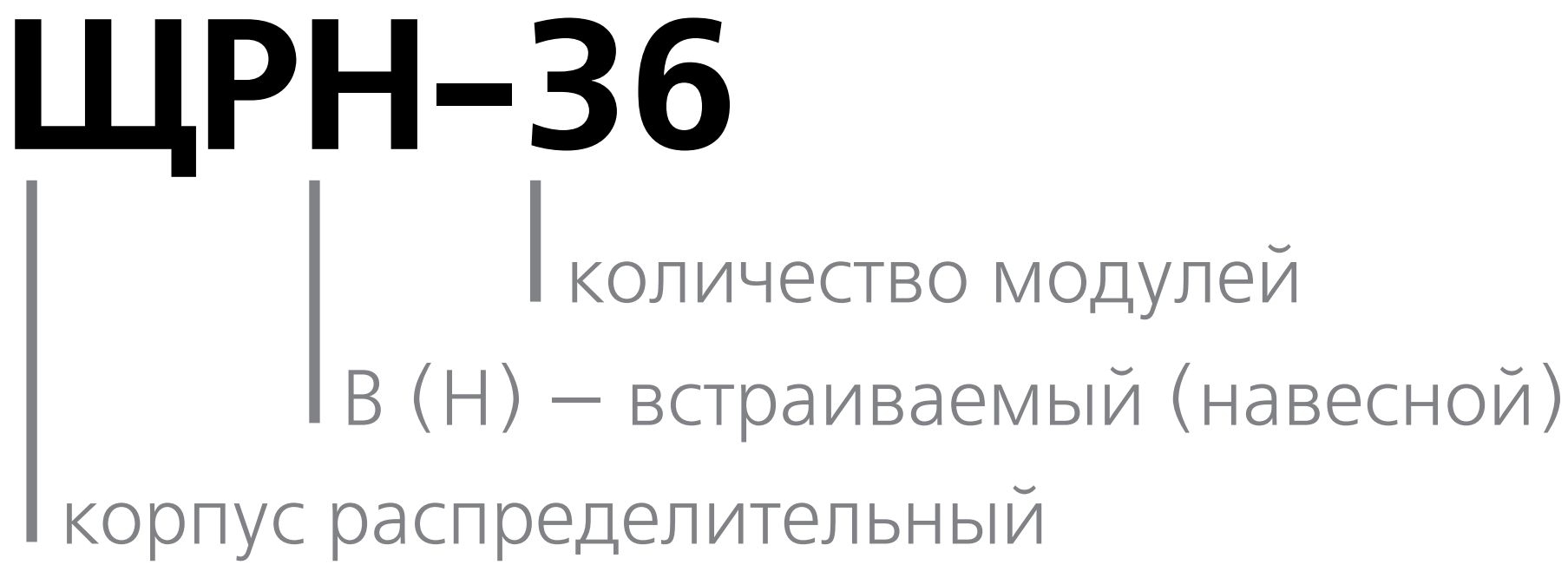

Структура условного обозначения
Полный ассортимент
| Внешний вид | Модель | Габаритные размеры, мм | Кол-во модулей | Кол-во рядов | Степень IP | Артикул | ||
| В | Ш | Г | ||||||
ЩРВ | ЩРВ-9 | 280 | 280 | 120 | 9 | 1 | IP31 | 30106DEK |
| ЩРВ-12 | 280 | 380 | 120 | 12 | 1 | IP31 | 30101DEK | |
| ЩРВ-15 | 280 | 380 | 120 | 15 | 1 | IP31 | 30107DEK | |
| ЩРВ-18 | 430 | 280 | 120 | 18 | 2 | IP31 | 30104DEK | |
| ЩРВ-24 | 430 | 330 | 120 | 24 | 2 | IP31 | 30102DEK | |
| ЩРВ-36 | 550 | 330 | 120 | 36 | 3 | IP31 | 30103DEK | |
| ЩРВ-45 | 550 | 380 | 120 | 45 | 3 | IP31 | 30108DEK | |
| ЩРВ-48 | 710 | 330 | 120 | 48 | 4 | IP31 | 30105DEK | |
| ЩРВ-54 | 550 | 430 | 120 | 54 | 3 | IP31 | 30109DEK | |
ЩРН | ЩРН-9 | 250 | 250 | 120 | 9 | 1 | IP31 | 30201DEK |
| ЩРН-12 | 250 | 300 | 120 | 12 | 1 | IP31 | 30202DEK | |
| ЩРН-15 | 250 | 350 | 120 | 15 | 1 | IP31 | 30206DEK | |
| ЩРН-18 | 400 | 250 | 120 | 18 | 2 | IP31 | 30207DEK | |
| ЩРН-18М | 250 | 400 | 120 | 18 | 1 | IP31 | 30213DEK | |
| ЩРН-24 | 400 | 300 | 120 | 24 | 2 | IP31 | 30203DEK | |
| ЩРН-30 | 400 | 350 | 120 | 30 | 2 | IP31 | 30214DEK | |
| ЩРН-36 | 520 | 300 | 120 | 36 | 3 | IP31 | 30204DEK | |
| ЩРН-45 | 520 | 350 | 120 | 45 | 3 | IP31 | 30210DEK | |
| ЩРН-48 | 680 | 300 | 120 | 48 | 4 | IP31 | 30205DEK | |
| ЩРН-54 | 520 | 400 | 120 | 54 | 3 | IP31 | 30211DEK | |
| ЩРН-60 | 680 | 350 | 120 | 60 | 4 | IP31 | 30208DEK | |
| ЩРН-72 | 520 | 585 | 120 | 72 | 3+3 | IP31 | 30212DEK | |
| ЩРН-90 | 520 | 685 | 120 | 90 | 3+3 | IP31 | 30209DEK | |
| ЩРН-12-IP54 | 250 | 300 | 120 | 12 | 1 | IP54 | 30250DEK | |
| ЩРН-24-IP54 | 400 | 300 | 120 | 24 | 2 | IP54 | 30251DEK | |
| ЩРН-36-IP54 | 520 | 300 | 120 | 36 | 3 | IP54 | 30252DEK | |
| ЩРН-48-IP54 | 680 | 300 | 120 | 48 | 4 | IP54 | 30253DEK | |
| ЩРН-54-IP54 | 520 | 400 | 120 | 54 | 3 | IP54 | 30254DEK | |
