Как расшифровать маркировку автоматических выключателей
В этой статье:
- Зачем нужна маркировка
- Основная маркировка автоматических выключателей
- Как выбрать автоматический выключатель
- Заключение
Зачем нужна маркировка
Маркировка автоматических выключателей нужна для точного определения их технических характеристик и области применения. На корпусе указываются параметры, необходимые для правильного подбора и безопасной эксплуатации устройства: номинальный ток, времятоковая характеристика, отключающая способность, количество полюсов, напряжение, частота сети и прочее. Понимание того, как маркируется автоматический выключатель, позволяет электрику быстро понять, в каких условиях может работать автомат, какую нагрузку он способен коммутировать и как поведет себя при аварийной ситуации.
Основная маркировка автоматических выключателей
Производитель
Обозначения на корпусе автоматического выключателя содержат наименование бренда или логотип производителя. Это важно не только с точки зрения происхождения изделия, но и для понимания стандарта качества. Известные производители выпускают аппараты, соответствующие международным и российским нормам (ГОСТ, IEC, EN). Марка влияет на доверие к техническим характеристикам, срок службы и стабильность срабатывания.
Серия (тип)

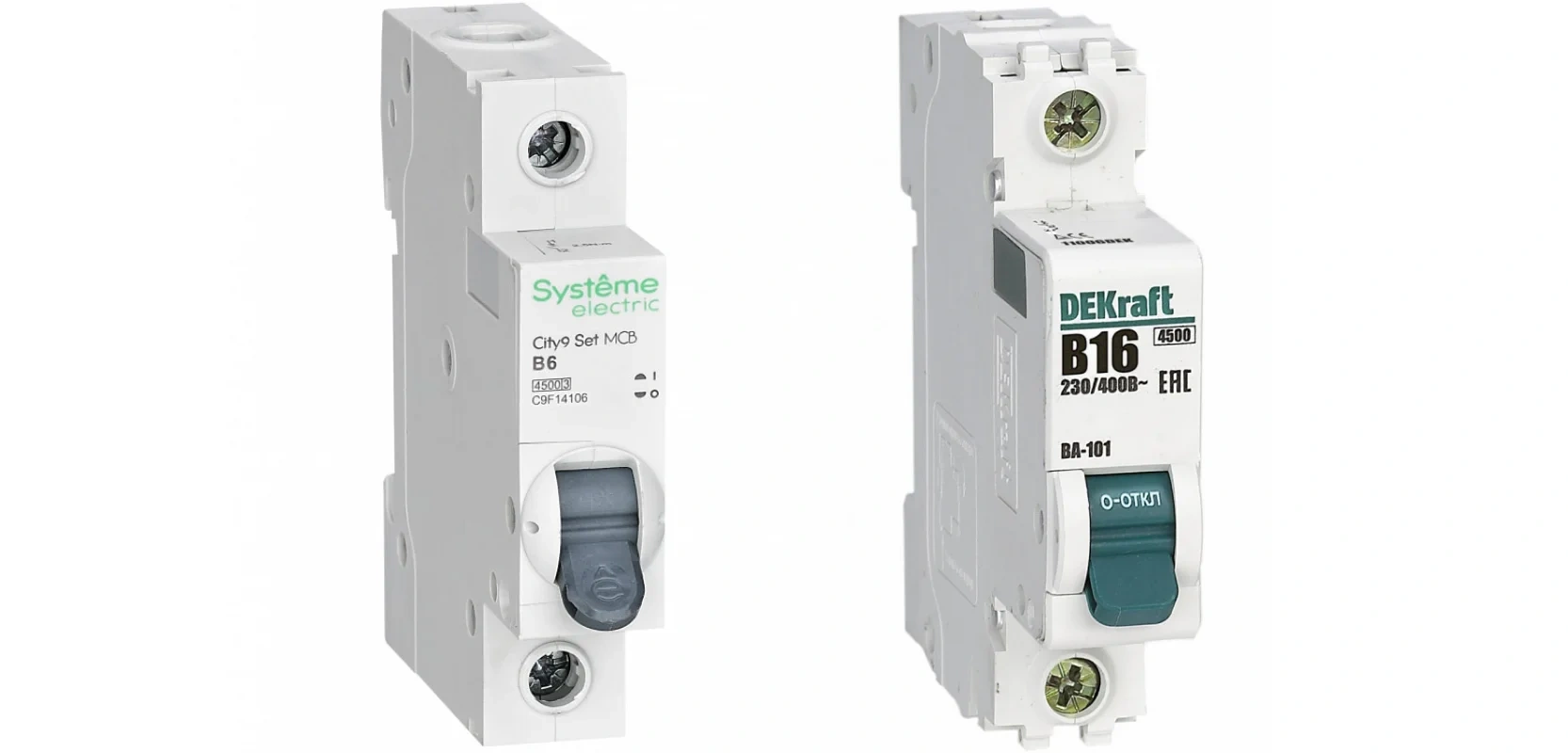

Серия или тип автомата указывается рядом с логотипом производителя. Это обозначение помогает отличить модельный ряд (например, City9 Set от Systeme Electric или ВА-103 от Dekraft, в рамках которого могут быть представлены автоматы с различными характеристиками, но одинаковыми габаритами, механизмом отключения и способом крепления. Также серия определяет совместимость с гребенками, аксессуарами и модульными щитами.
Номинальный ток и рабочее напряжение
Один из главных параметров — номинальный ток (In) (обозначается цифрой рядом с литерой времятоковой характеристики, например, C16 означает 16 ампер). Это ток, при котором автомат может работать бесконечно долго без отключения. Подбирается по расчетной нагрузке и сечению кабеля. Нарушение соответствия ведет к ложным срабатываниям или риску перегрева провода.
Рабочее напряжение указывается обычно как 230/400 В. Первая цифра — для однофазных сетей, вторая — для трехфазных. Иногда указывается только максимальное напряжение (например, 400 В AC), особенно у трехполюсных моделей.
Характеристика срабатывания (кривая тока)
Маркировка типа B, C или D перед номиналом указывает на времятоковую характеристику:
- Тип B — срабатывает при токе 3–5×In, подходит для освещения и бытовых потребителей без пусковых токов.
- Тип C — 5–10×In, универсальный, для большинства бытовых и маломощных промышленных нагрузок.
- Тип D — 10–20×In, применяется для оборудования с высокими пусковыми токами: двигателей, компрессоров, трансформаторов.

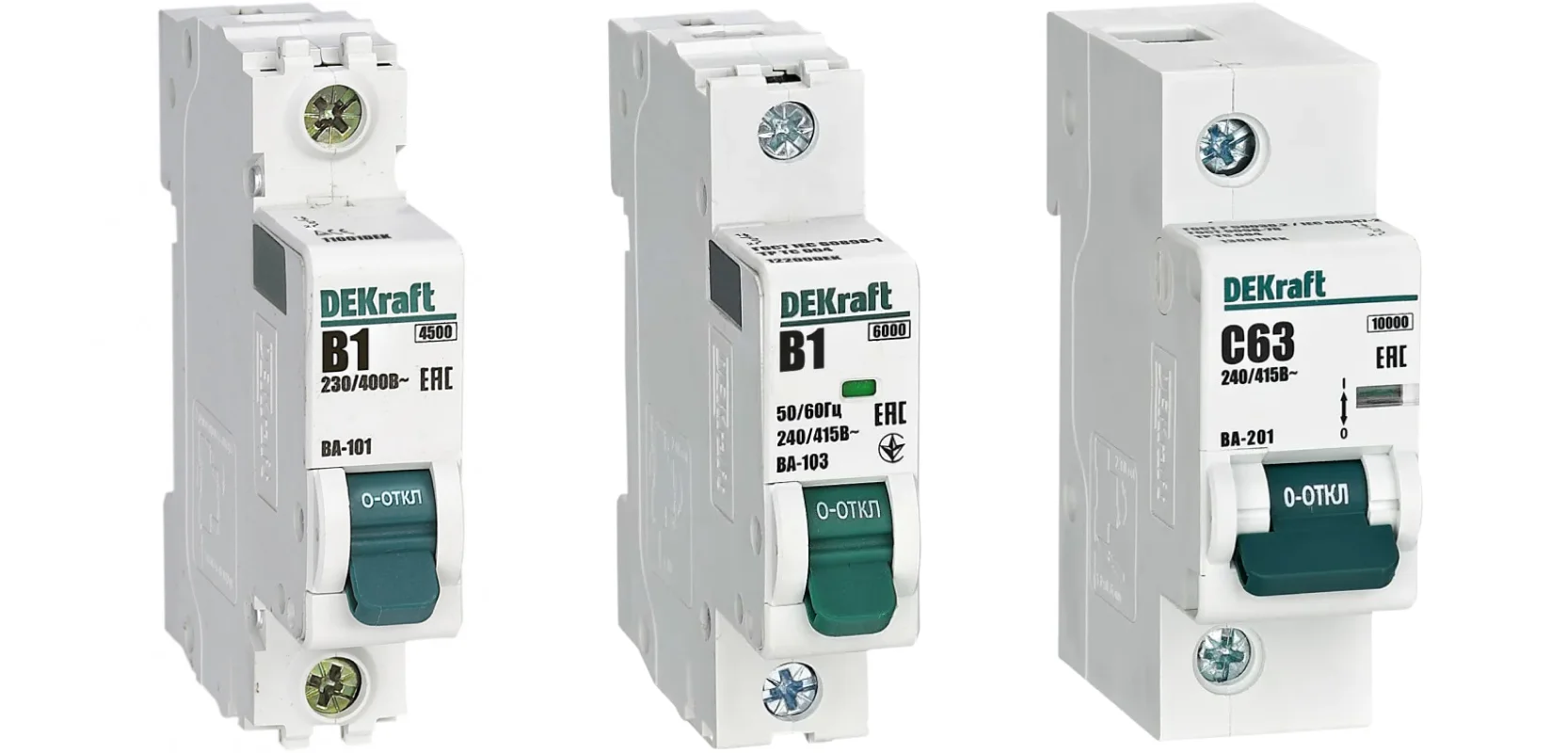

Номинальная отключающая способность
Обычно обозначается на корпусе как Icn (в кА). Этот параметр показывает, какой ток короткого замыкания автомат способен безопасно отключить. Значения:
- 4.5 кА — для стандартных жилых помещений;
- 6 кА — для электросетей с нестабильным напряжением;
- 10 кА и выше — для промышленных и коммерческих объектов.
Если отключающая способность занижена, автомат может разрушиться при КЗ и создать опасную ситуацию.
Класс токоограничения
Указывается цифрой от 1 до 3. Чем выше класс, тем быстрее автомат отключает ток и тем меньше приходится тепловой и электродинамический удар на проводку. Класс 3 — предпочтителен для ответственных цепей и новой электропроводки. Может не указываться на дешевых моделях или быть спрятан в техническом паспорте.
Условные обозначения
Дополнительно на корпусе могут присутствовать следующие обозначения:
- IΔn — ток утечки (если это дифференциальный автомат);
- 50/60 Hz — рабочая частота;
- IP20/IP40 — степень пылевлагозащиты;
- символ CE — соответствие европейским нормам;
- символы изоляционной категории, типа подключения, схем подключения (иногда в виде пиктограмм).
Эти обозначения помогают при проектировании и установке, а также позволяют быстро определить допустимые условия эксплуатации автомата.
Как выбрать автоматический выключатель
Выбор автоматического выключателя начинается с анализа нагрузки, условий эксплуатации и маркировки устройства. Важно не просто купить автомат "на глаз", а подобрать его строго по техническим требованиям.
Вот основные рекомендации:
1. Определите номинальный ток
Изучите суммарную мощность потребителей в цепи и рассчитайте ток нагрузки по формуле:
I = P / (U × cosφ)
После этого выберите ближайший номинал автомата, который не превышает допустимый ток кабеля. Например, кабель 2,5 мм² допускает максимум 25 А. Лучше взять автомат с запасом в сторону меньшего значения, чем завышать номинал.
2. Уточните характеристику срабатывания (тип B, C, D)
B — для осветительных групп, розеток без пусковых токов;
C — для универсального бытового применения (бойлеры, стиралки, насосы);
D — для пусковой нагрузки: компрессоры, двигатели, трансформаторы.
Если автомат установлен неправильно — например, тип B вместо C — возможны ложные срабатывания при включении техники.
3. Проверьте отключающую способность
Обратите внимание на маркировку Icn (в кА). В стандартной квартире достаточно 4500–6000 А. Для частных домов с автономными ТП, офисов или производств — 10 000 А и выше.
4. Убедитесь в нужной полюсности
1P — однополюсный, защищает только фазу;
2P — фаза и ноль, обязательны в некоторых однофазных щитках;
3P и 4P — для трехфазных сетей и сложных нагрузок.
5. Оцените дополнительные параметры
Из маркировки и паспорта устройства можно узнать:
- класс токоограничения (лучше 3-й);
- рабочее напряжение и частоту (230/400 В, 50/60 Гц);
- степень защиты корпуса (IP20 для щита внутри помещения).
Также полезно оценить качество исполнения — четкие надписи, надежный корпус, плотные клеммы, наличие заводской пломбы или маркировки CE/ГОСТ.
Заключение
Автоматический выключатель — это не просто "кнопка защиты", а важнейший элемент электробезопасности. Его подбор должен быть точным, с учетом всех параметров: тока, характеристики срабатывания, полюсности, отключающей способности и условий эксплуатации.
