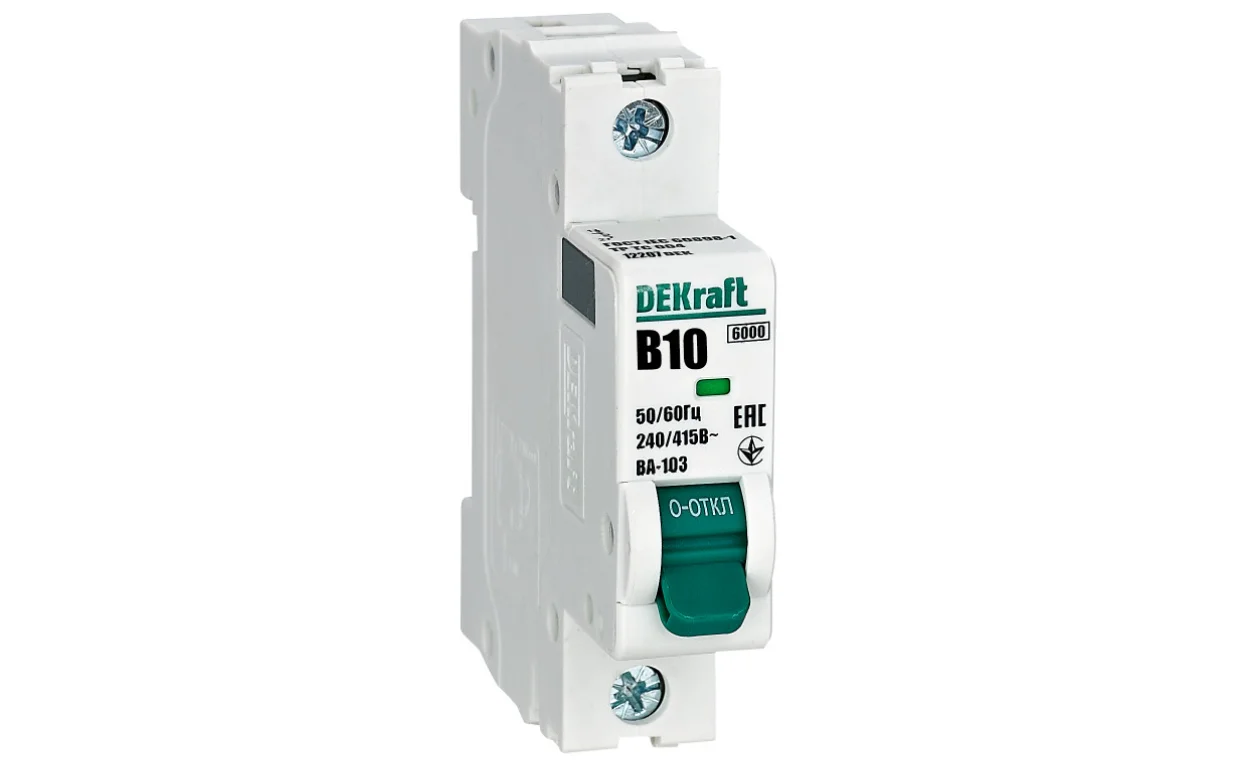

Автоматические выключатели ВА-103 NEW 6кА
Серия ВА-103 NEW 6кА является вторым поколением модульных автоматических выключателей ВА-103 6кА, производится с 2021 года.
Ассортимент включает в себя модульные автоматические выключатели, клеммную заглушку и аксессуары, унифицированные с серией ВА-101 4,5кА.
Серия ВА-103 NEW 6кА соответствует стандартам ГОСТ IEC 60898-1, ГОСТ IEC 60947-2.
Описание
Серия ВА-103 NEW 6кА закрывает диапазон номинальных токов от 1А до 63А, соответствует стандартам ГОСТ IEC 60898-1, ГОСТ IEC 60947-2. Автоматические выключатели служат для защиты электрических цепей от перегрузок и токов короткого замыкания.
Перегрузка возникает при включении в цепь слишком большого количества потребителей. Это может вызвать оплавление проводки и неисправность подключенных приборов.
Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки.
Перегрузки и короткие замыкания — самые распространенные причины пожаров.
Сфера применения
Общественные и административные здания
Промышленные предприятия
Производственные объекты
Автоматические выключатели с отключающей способностью 6 кА применяются во вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), осветительных и силовых установках в общественных, административных, производственных, промышленных и других подобных зданиях
Согласно ГОСТ Р 51778 п. 6.6.6 Отключающая способность защитных аппаратов, устанавливаемых на вводах щитков, должна быть не менее 6 кА на номинальные токи до 63 А.
Аппараты имеют определенные кривые отключения. Они отражают порог срабатывания при защите от короткого замыкания.
Кривая B — ток в цепи в 3-5 раз больше номинального (т.е. автоматический выключатель на 16А отключит цепь при токе 48-80А). Применяются для защиты цепей большой протяженности.
Кривая С — ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Применяются для стандартной защиты цепей розеток и освещения.
Кривая D — ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Применяются для защиты цепей, в которые включены двигатели, трансформаторы и пр.
Преимущества
и поэтому хорошо подходят в качестве вводных автоматических выключателей в распределительных, учетно-распределительных, этажных щитах.
заклепок повышают прочность конструкции и обладают повышенной крепостью по сравнению с полыми, а также исключают возможность раскрытие аппарата при повышении предельного усилия затяжки клеммных зажимов.
всегда показывает, замкнуты контакты или разомкнуты вне зависимости от положения рукоятки управления.
панель повышает безопасность использования при деформации аппарата и выходе раскаленных газов в случае слишком высоких токов КЗ не нанесет вред человеку, который может стоять перед аппаратом.
эффективно преграждает выход раскаленных газов при гашении дуги.
Автоматических выключателей широкий ряд номинальных токов от 1 до 63 А, кривые отключения B, C, D.
и широкий выбор унифицированных аксессуаров от серии ВА-101.
более высокие показатели механической и электрической износостойкости. Это значительно снижает затраты на техническое обслуживание конечного заказчика!
достигается при условии правильного снятия изоляции. На корпусе аппарата нанесена специальная маркировка, которая позволяет легко и правильно снять изоляцию. Необходимо приложить провод к маркировке и снять изоляцию.
охлаждения повышают технические характеристики и стабильность работы при высоких температурах окружающей среды.
Технические характеристики
|
Параметр |
Значение |
|
Соответствие регламентам и стандартам |
ТР ТС 004 / 2011, ТР ЕАЭС 037 / 2016, ГОСТ IEC 60898-1, ГОСТ IEC 60947-2 |
|
Число полюсов, P |
1, 2, 3, 4 |
|
Номинальное напряжение изоляции Ui, В |
500 |
|
Номинальное рабочее напряжение Ue, В |
240 / 415 |
|
Номинальный ток In, А |
1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 32, 40, 50, 63А |
|
Номинальная частота сети переменного тока |
50 / 60 Гц |
|
Номинальная отключающая способность Icn, А |
6 000 |
|
Рабочая отключающая способность Ics, А |
6 000 |
|
Кривая отключения (диапазон токов мгновенного расцепления) |
B, C, D |
|
Механическая износостойкость, циклов В-О, не менее |
25 000 |
|
Коммутационная износостойкость, циклов В-О, не менее |
6 000 |
|
Номинальное выдерживаемое импульсное напряжение Uimp, кВ |
4 |
|
Максимальное сечение подключаемого провода, мм2 |
25 |
|
Диапазон рабочих температур, °С |
-40 - +60 |
|
Степень защиты |
IP 20 открытый аппарат / IP40 в корпус |
|
Рекомендованное усилие затяжки клеммных зажимов, Н·м |
2.5 |
|
Ремонтопригодность |
Неремонтопригодный |
|
Гарантийный срок эксплуатации |
5 лет |
|
Страна изготовления |
Китай |
Полный ассортимент

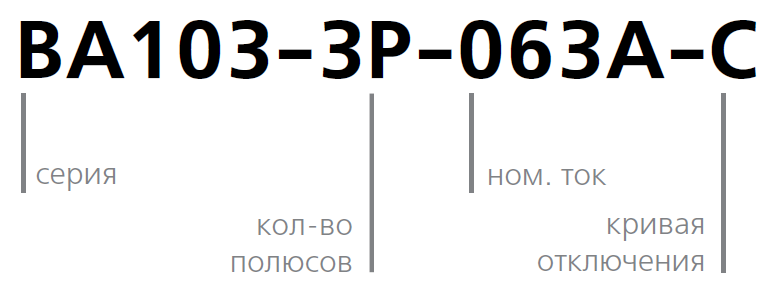

Внешний вид | Модель | Артикул | Модель | Артикул | Модель | Артикул |

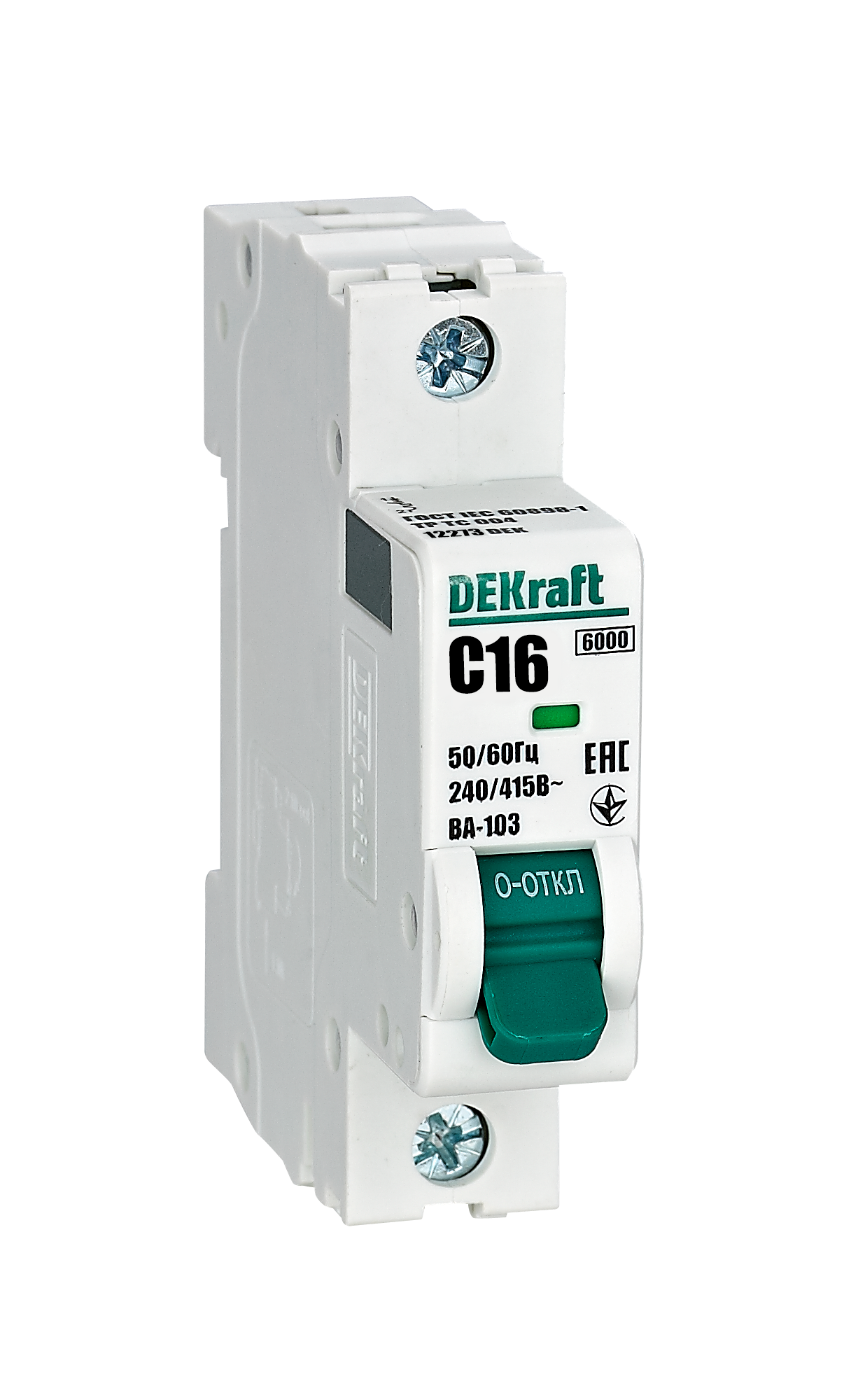

ВА-103 1P | ВА103-1P-001A-B | 12200DEK | ВА103-1P-001A-C | 12264DEK | ВА103-1P-001A-D | 12328DEK |
ВА103-1P-002A-B | 12201DEK | ВА103-1P-002A-C | 12265DEK | ВА103-1P-002A-D | 12329DEK | |
ВА103-1P-003A-B | 12202DEK | ВА103-1P-003A-C | 12266DEK | ВА103-1P-003A-D | 12330DEK | |
ВА103-1P-004A-B | 12203DEK | ВА103-1P-004A-C | 12267DEK | ВА103-1P-004A-D | 12331DEK | |
ВА103-1P-005A-B | 12204DEK | ВА103-1P-005A-C | 12268DEK | ВА103-1P-005A-D | 12332DEK | |
ВА103-1P-006A-B | 12205DEK | ВА103-1P-006A-C | 12269DEK | ВА103-1P-006A-D | 12333DEK | |
ВА103-1P-008A-B | 12206DEK | ВА103-1P-008A-C | 12270DEK | ВА103-1P-008A-D | 12334DEK | |
ВА103-1P-010A-B | 12207DEK | ВА103-1P-010A-C | 12271DEK | ВА103-1P-010A-D | 12335DEK | |
ВА103-1P-013A-B | 12208DEK | ВА103-1P-013A-C | 12272DEK | ВА103-1P-013A-D | 12336DEK | |
ВА103-1P-016A-B | 12209DEK | ВА103-1P-016A-C | 12273DEK | ВА103-1P-016A-D | 12337DEK | |
ВА103-1P-020A-B | 12210DEK | ВА103-1P-020A-C | 12274DEK | ВА103-1P-020A-D | 12338DEK | |
ВА103-1P-025A-B | 12211DEK | ВА103-1P-025A-C | 12275DEK | ВА103-1P-025A-D | 12339DEK | |
ВА103-1P-032A-B | 12212DEK | ВА103-1P-032A-C | 12276DEK | ВА103-1P-032A-D | 12340DEK | |
ВА103-1P-040A-B | 12213DEK | ВА103-1P-040A-C | 12277DEK | ВА103-1P-040A-D | 12341DEK | |
ВА103-1P-050A-B | 12214DEK | ВА103-1P-050A-C | 12278DEK | ВА103-1P-050A-D | 12342DEK | |
ВА103-1P-063A-B | 12215DEK | ВА103-1P-063A-C | 12279DEK | ВА103-1P-063A-D | 12343DEK | |

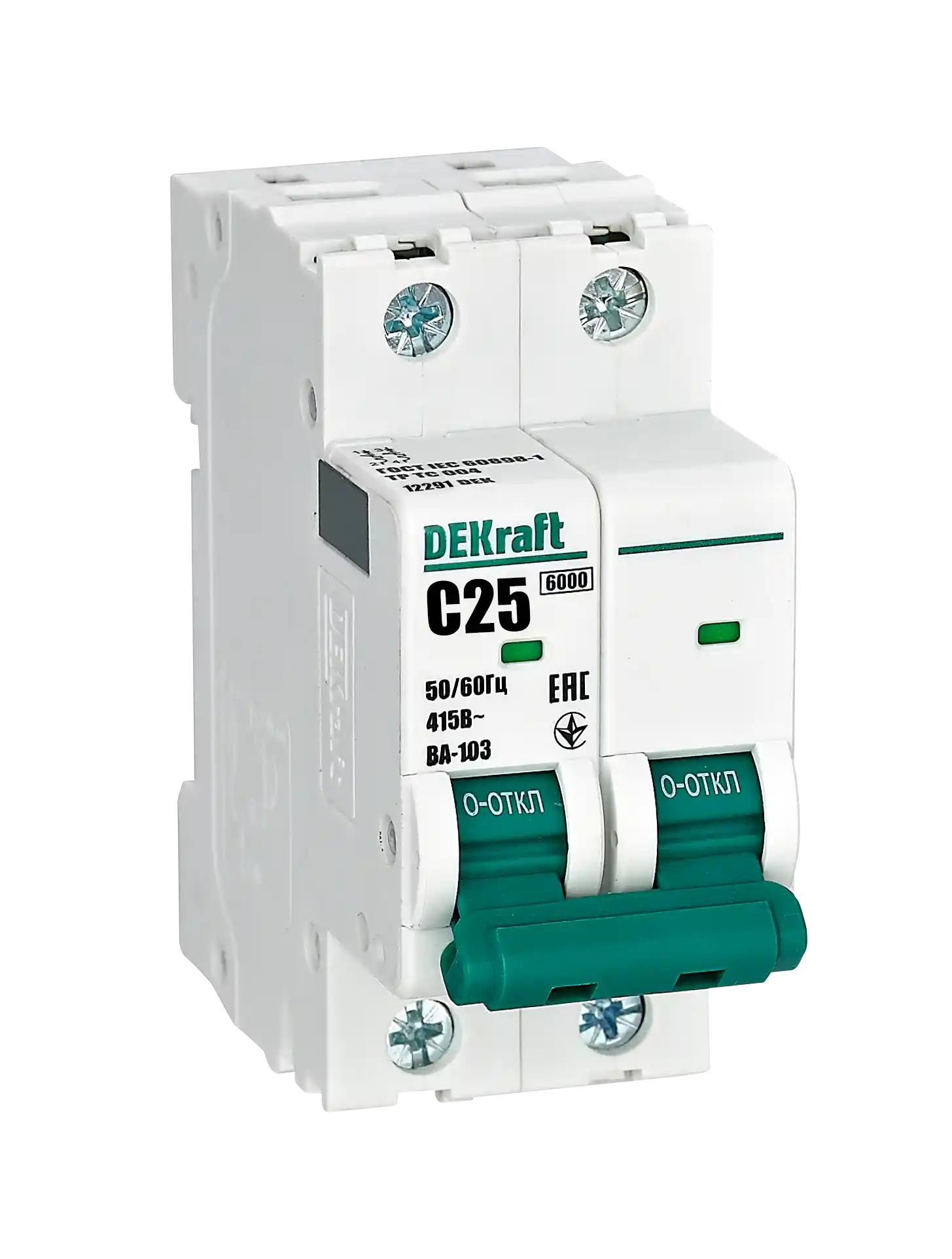

ВА-103 2P
| ВА103-2P-001A-B | 12216DEK | ВА103-2P-001A-C | 12280DEK | ВА103-2P-001A-D | 12344DEK |
ВА103-2P-002A-B | 12217DEK | ВА103-2P-002A-C | 12281DEK | ВА103-2P-002A-D | 12345DEK | |
ВА103-2P-003A-B | 12218DEK | ВА103-2P-003A-C | 12282DEK | ВА103-2P-003A-D | 12346DEK | |
ВА103-2P-004A-B | 12219DEK | ВА103-2P-004A-C | 12283DEK | ВА103-2P-004A-D | 12347DEK | |
ВА103-2P-005A-B | 12220DEK | ВА103-2P-005A-C | 12284DEK | ВА103-2P-005A-D | 12348DEK | |
ВА103-2P-006A-B | 12221DEK | ВА103-2P-006A-C | 12285DEK | ВА103-2P-006A-D | 12349DEK | |
ВА103-2P-008A-B | 12222DEK | ВА103-2P-008A-C | 12286DEK | ВА103-2P-008A-D | 12350DEK | |
ВА103-2P-010A-B | 12223DEK | ВА103-2P-010A-C | 12287DEK | ВА103-2P-010A-D | 12351DEK | |
ВА103-2P-013A-B | 12224DEK | ВА103-2P-013A-C | 12288DEK | ВА103-2P-013A-D | 12352DEK | |
ВА103-2P-016A-B | 12225DEK | ВА103-2P-016A-C | 12289DEK | ВА103-2P-016A-D | 12353DEK | |
ВА103-2P-020A-B | 12226DEK | ВА103-2P-020A-C | 12290DEK | ВА103-2P-020A-D | 12354DEK | |
ВА103-2P-025A-B | 12227DEK | ВА103-2P-025A-C | 12291DEK | ВА103-2P-025A-D | 12355DEK | |
ВА103-2P-032A-B | 12228DEK | ВА103-2P-032A-C | 12292DEK | ВА103-2P-032A-D | 12356DEK | |
ВА103-2P-040A-B | 12229DEK | ВА103-2P-040A-C | 12293DEK | ВА103-2P-040A-D | 12357DEK | |
ВА103-2P-050A-B | 12230DEK | ВА103-2P-050A-C | 12294DEK | ВА103-2P-050A-D | 12358DEK | |
ВА103-2P-063A-B | 12231DEK | ВА103-2P-063A-C | 12295DEK | ВА103-2P-063A-D | 12359DEK | |

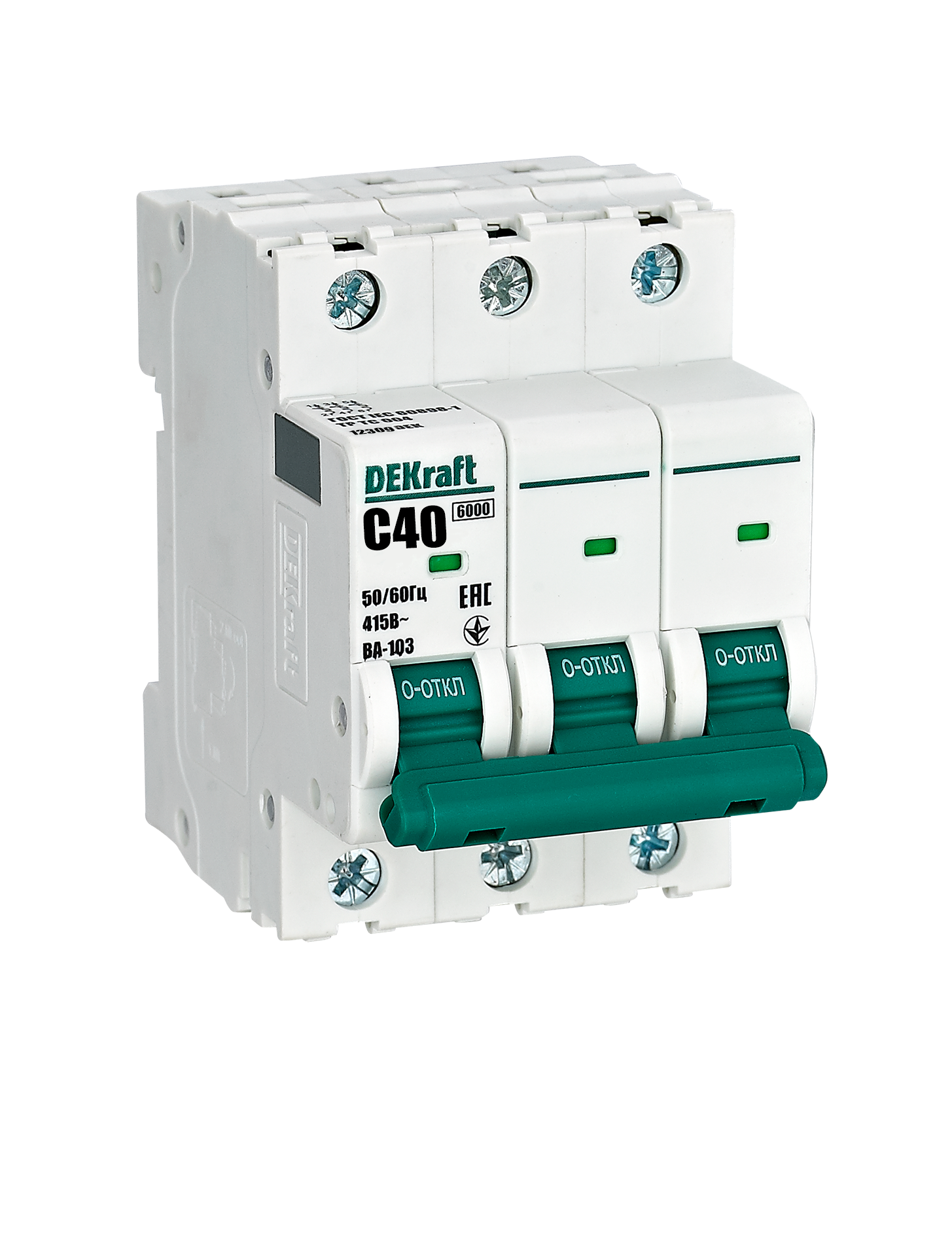

ВА-103 3P
| ВА103-3P-001A-B | 12232DEK | ВА103-3P-001A-C | 12296DEK | ВА103-3P-001A-D | 12360DEK |
ВА103-3P-002A-B | 12233DEK | ВА103-3P-002A-C | 12297DEK | ВА103-3P-002A-D | 12361DEK | |
ВА103-3P-003A-B | 12234DEK | ВА103-3P-003A-C | 12298DEK | ВА103-3P-003A-D | 12362DEK | |
ВА103-3P-004A-B | 12235DEK | ВА103-3P-004A-C | 12299DEK | ВА103-3P-004A-D | 12363DEK | |
ВА103-3P-005A-B | 12236DEK | ВА103-3P-005A-C | 12300DEK | ВА103-3P-005A-D | 12364DEK | |
ВА103-3P-006A-B | 12237DEK | ВА103-3P-006A-C | 12301DEK | ВА103-3P-006A-D | 12365DEK | |
ВА103-3P-008A-B | 12238DEK | ВА103-3P-008A-C | 12302DEK | ВА103-3P-008A-D | 12366DEK | |
ВА103-3P-010A-B | 12239DEK | ВА103-3P-010A-C | 12303DEK | ВА103-3P-010A-D | 12367DEK | |
ВА103-3P-013A-B | 12240DEK | ВА103-3P-013A-C | 12304DEK | ВА103-3P-013A-D | 12368DEK | |
ВА103-3P-016A-B | 12241DEK | ВА103-3P-016A-C | 12305DEK | ВА103-3P-016A-D | 12369DEK | |
ВА103-3P-020A-B | 12242DEK | ВА103-3P-020A-C | 12306DEK | ВА103-3P-020A-D | 12370DEK | |
ВА103-3P-025A-B | 12243DEK | ВА103-3P-025A-C | 12307DEK | ВА103-3P-025A-D | 12371DEK | |
ВА103-3P-032A-B | 12244DEK | ВА103-3P-032A-C | 12308DEK | ВА103-3P-032A-D | 12372DEK | |
ВА103-3P-040A-B | 12245DEK | ВА103-3P-040A-C | 12309DEK | ВА103-3P-040A-D | 12373DEK | |
ВА103-3P-050A-B | 12246DEK | ВА103-3P-050A-C | 12310DEK | ВА103-3P-050A-D | 12374DEK | |
ВА103-3P-063A-B | 12247DEK | ВА103-3P-063A-C | 12311DEK | ВА103-3P-063A-D | 12375DEK | |

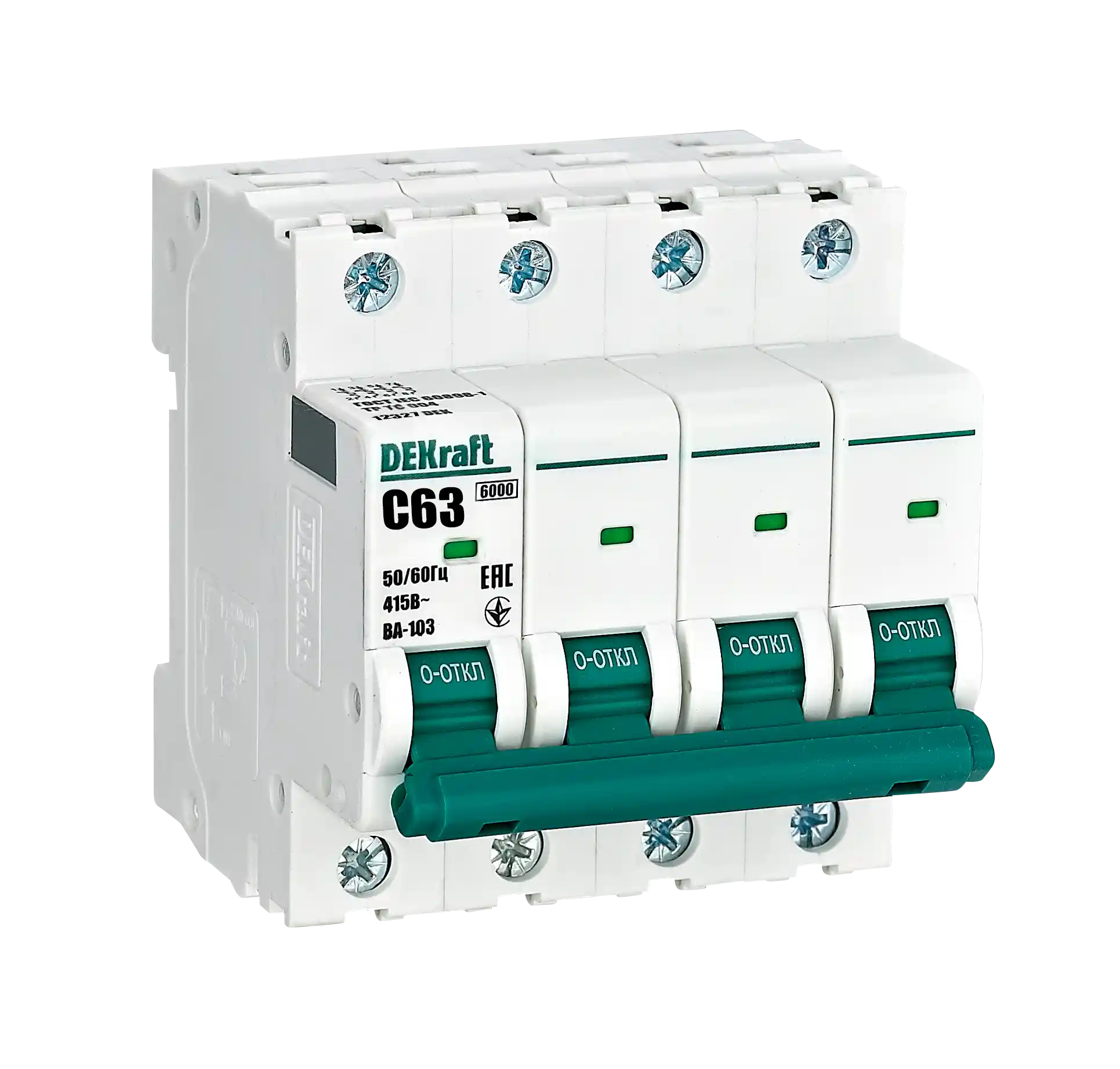

ВА-103 4P
| ВА103-4P-001A-B | 12248DEK | ВА103-4P-001A-C | 12312DEK | ВА103-4P-001A-D | 12376DEK |
ВА103-4P-002A-B | 12249DEK | ВА103-4P-002A-C | 12313DEK | ВА103-4P-002A-D | 12377DEK | |
ВА103-4P-003A-B | 12250DEK | ВА103-4P-003A-C | 12314DEK | ВА103-4P-003A-D | 12378DEK | |
ВА103-4P-004A-B | 12251DEK | ВА103-4P-004A-C | 12315DEK | ВА103-4P-004A-D | 12379DEK | |
ВА103-4P-005A-B | 12252DEK | ВА103-4P-005A-C | 12316DEK | ВА103-4P-005A-D | 12380DEK | |
ВА103-4P-006A-B | 12253DEK | ВА103-4P-006A-C | 12317DEK | ВА103-4P-006A-D | 12381DEK | |
ВА103-4P-008A-B | 12254DEK | ВА103-4P-008A-C | 12318DEK | ВА103-4P-008A-D | 12382DEK | |
ВА103-4P-010A-B | 12255DEK | ВА103-4P-010A-C | 12319DEK | ВА103-4P-010A-D | 12383DEK | |
ВА103-4P-013A-B | 12256DEK | ВА103-4P-013A-C | 12320DEK | ВА103-4P-013A-D | 12384DEK | |
ВА103-4P-016A-B | 12257DEK | ВА103-4P-016A-C | 12321DEK | ВА103-4P-016A-D | 12385DEK | |
ВА103-4P-020A-B | 12258DEK | ВА103-4P-020A-C | 12322DEK | ВА103-4P-020A-D | 12386DEK | |
ВА103-4P-025A-B | 12259DEK | ВА103-4P-025A-C | 12323DEK | ВА103-4P-025A-D | 12387DEK | |
ВА103-4P-032A-B | 12260DEK | ВА103-4P-032A-C | 12324DEK | ВА103-4P-032A-D | 12388DEK | |
ВА103-4P-040A-B | 12261DEK | ВА103-4P-040A-C | 12325DEK | ВА103-4P-040A-D | 12389DEK | |
ВА103-4P-050A-B | 12262DEK | ВА103-4P-050A-C | 12326DEK | ВА103-4P-050A-D | 12390DEK | |
ВА103-4P-063A-B | 12263DEK | ВА103-4P-063A-C | 12327DEK | ВА103-4P-063A-D | 12391DEK |
Аксессуары
| Аксессуар | Модель | Артикул |

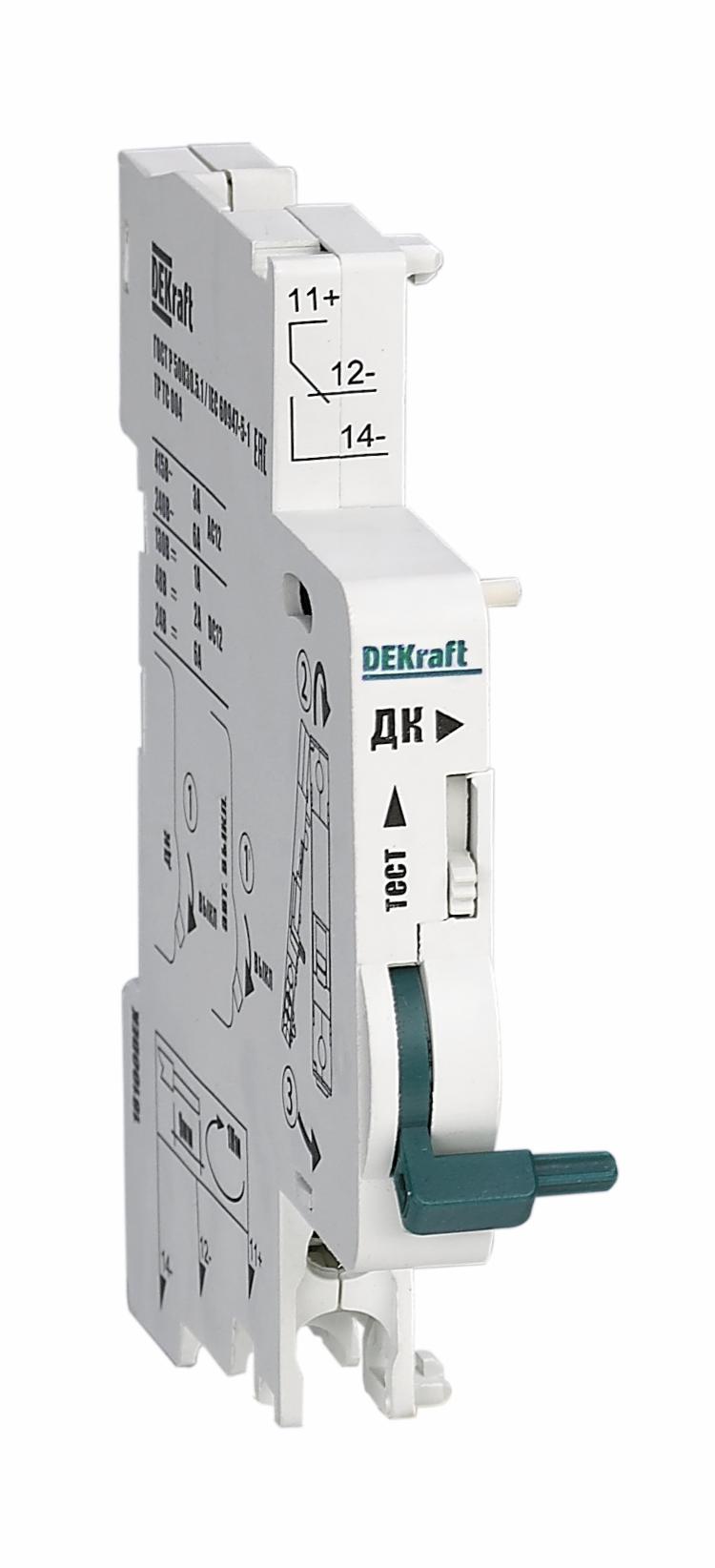

ДК-101
| Контакт дополнительный для ВА-101 нов. | 18100DEK |
СК-101
| Контакт сигнальный для ВА-101 нов. | 18101DEK |
НД-101
| Расцепитель независисмый c дополнительным контактом 220В для ВА-101 нов. | 18102DEK |
| Расцепитель независисмый c дополнительным контактом 24В, 48В AC_DC для ВА-101 нов. | 18103DEK | |

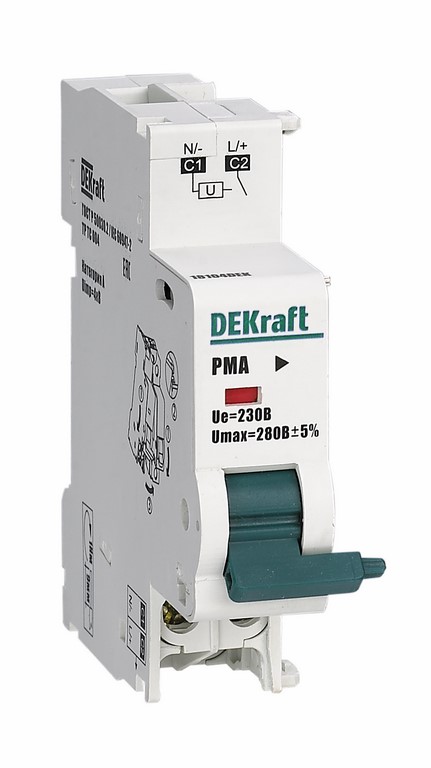

РМК-101
| Расцепитель максимального напряжения 280В для ВА-101 нов. | 18104DEK |
РМН-101
| Расцепитель минимального напряжения 161В для ВА-101 нов. | 18105DEK |

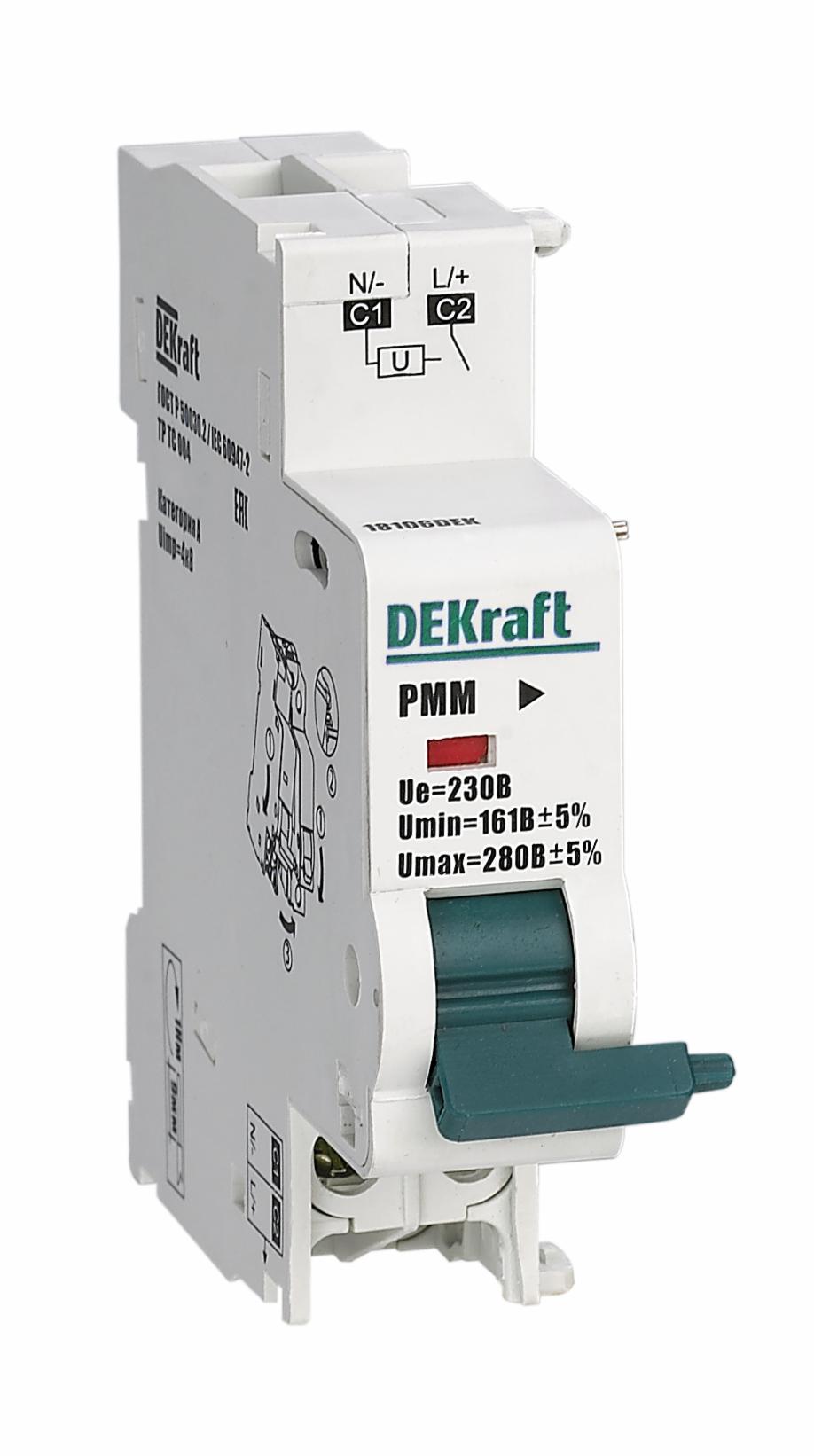

РММ-101
| Расцепитель максимального-минимального напряжения 280В 161В для ВА-101 нов. | 18106DEK |
