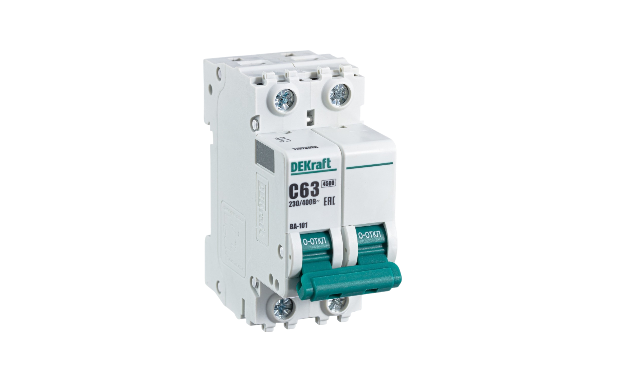

Автоматические выключатели ВА-101 4,5кА
Серия ВА-101 4,5кА является вторым поколением модульных автоматических выключателей ВА-101 6кА, производится с 2016 года.
Ассортимент включает в себя модульные автоматические выключатели, клеммную заглушку и аксессуары.
Серия ВА-101 4,5кА соответствует стандарту ГОСТ IEC 60898-1.
Описание
Серия ВА-101 4,5кА производится на номинальные токи от 1А до 63А. Широкий ассортимент моделей полюсов 1P, 1P+N, 2P, 3P, 3P+N, 4P.
Автоматические выключатели служат для защиты электрических цепей от перегрузок и токов короткого замыкания.
Перегрузка возникает при включении в цепь слишком большого количества потребителей. Это может вызвать оплавление проводки и неисправность подключенных приборов.
Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки. Перегрузки и короткие замыкания — самые распространенные причины пожаров.
Сфера применения
Общественные и административные здания
Промышленные предприятия
Производственные объекты
Автоматические выключатели с отключающей способностью 4,5 кА применяются в распределительных, учётно-распределительных, телекоммуникационных щитах и др. в жилищном, гражданском строительстве, сельском хозяйстве, инфраструктуре объектов промышленности.
Аппараты имеют определенные кривые отключения. Они отражают порог срабатывания при защите от короткого замыкания.
Кривая B — ток в цепи в 3-5 раз больше номинального (т.е. автоматический выключатель на 16А отключит цепь при токе 48-80А). Применяются для защиты цепей большой протяженности.
Кривая С — ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Применяются для стандартной защиты цепей розеток и освещения.
Кривая D — ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Применяются для защиты цепей, в которые включены двигатели, трансформаторы и пр.
Преимущества
применяются в распределительных, учётно-распределительных, телекоммуникационных щитах и др.
заклепок повышают прочность конструкции и обладают повышенной крепостью по сравнению с полыми, а также исключают возможность раскрытие аппарата при повышении предельного усилия затяжки клеммных зажимов.
ускоряет монтаж и упрощает дальнейшее использование аппаратов. Вы с легкостью найдете нужный автомат по основным характеристиками среди нескольких схожих.
панель повышает безопасность использования при деформации аппарата и выходе раскаленных газов в случае слишком высоких токов К3 не нанесет вред человеку, который может стоять перед аппаратом.
более высокие показатели механической и электрической износостойкости Это значительно снижает затраты на техническое обслуживание конечного заказчика!
Автоматических выключателей добавлены модели с номинальными токами 4А, 5A, 8A, 13A.
достигается при условии правильного снятия изоляции. На корпусе аппарата нанесена специальная маркировка, которая позволяет легко и правильно снять изоляцию. Необходимо приложить провод к маркировке и снять изоляцию.
охлаждения повышают технические характеристики и стабильность работы при высоких температурах окружающей среды.
Технические характеристики
| Параметр | Значение |
| Соответствие стандартам |
ТР ТС 004 / 2011, ТР ЕАЭС 037 / 2016 ГОСТ IEC 60898-1 |
| Число полюсов, P | 1, 1+N, 2, 3, 3+N, 4 |
| Номинальное рабочее напряжение Ue, В | 230/400 |
| Номинальный ток In, А | 1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63 |
| Номинальная частота сети переменного тока | 50/60 Гц |
| Номинальная отключающая способность Icn, А | 4 500 |
| Рабочая отключающая способность Ics, А | 4 500 |
| Кривая отключения (диапазон токов мгновенного расцепления) | B, C, D |
| Механическая износостойкость, циклов В-О, не менее | 25 000 |
| Коммутационная износостойкость, циклов В-О, не менее | 6 000 |
| Класс токоограничения | 1 |
| Категория перенапряжения | II |
| Номинальное импульсное перенапряжение Uimp, кВ | 4 |
| Механические воздействия | 30 гр., 3 удара, длительность импульса 11 мс |
| Рассеиваемая мощность, Вт | 6 |
| Подвод питания | Сверху или снизу |
| Подвод нагрузки | Сверху или снизу |
| Максимальное сечение подключаемого провода, мм2 | 25 |
| Диапазон рабочих температур, °С | От -40 до +60 |
| Степень защиты | IP 20 открытый аппарат / IP 40 аппарат в корпусе |
| Предельное усилие затяжки клеммных зажимов, Н·м | 2,5 |
| Ремонтопригодность | Неремонтопригодный |
| Гарантийный срок эксплуатации | 3 года |
| Страна изготовления | Китай |
Схемы и графики
Полный ассортимент
| Внешний вид | Наименование | Каталожный номер | Наименование | Каталожный номер | Наименование | Каталожный номер |

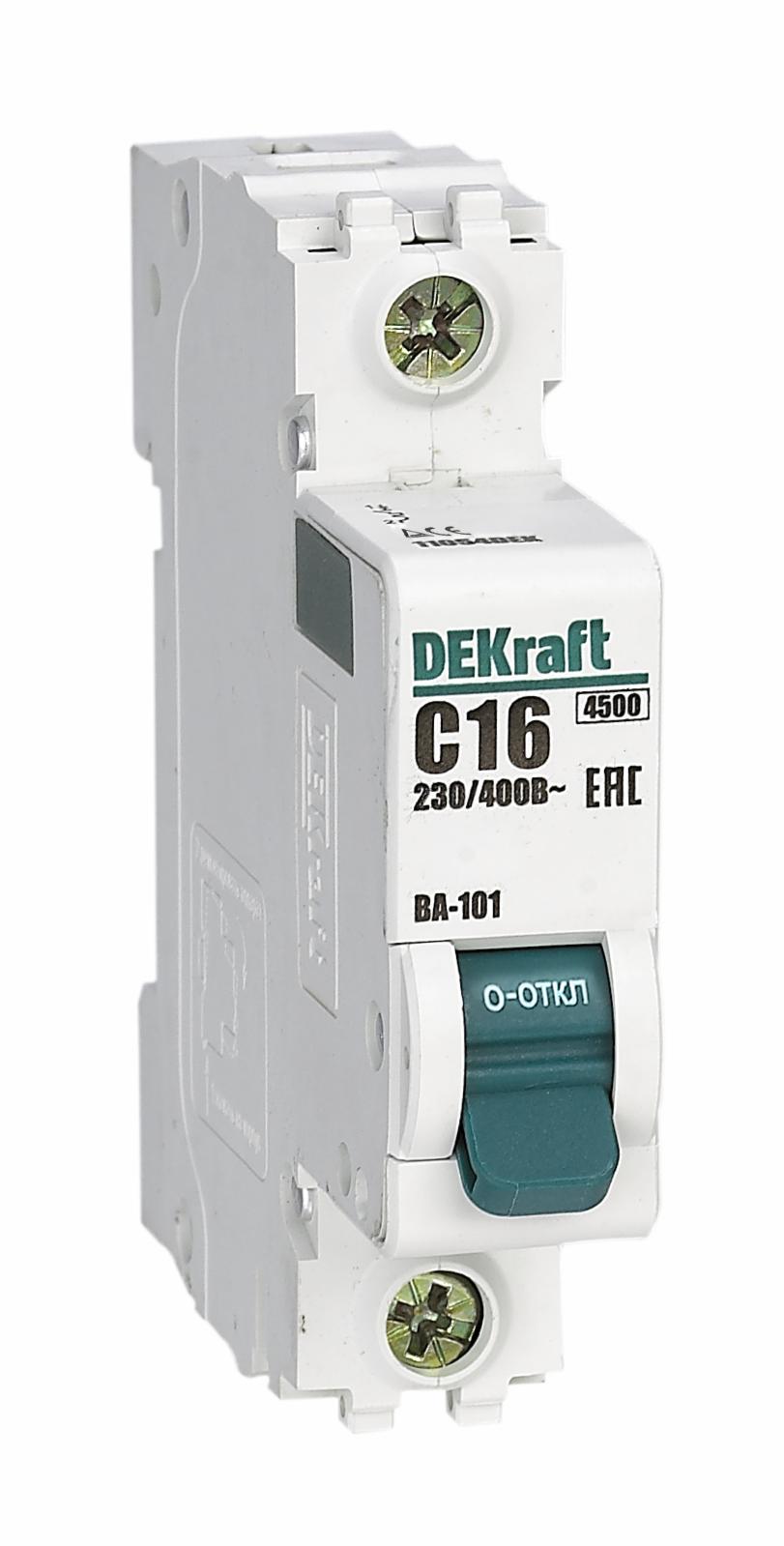

ВА-101 1P
|
ВА101-1P-001A-B |
11001DEK |
ВА101-1P-001A-C |
11049DEK |
ВА101-1P-001A-D |
11097DEK |
|
ВА101-1P-002A-B |
11002DEK |
ВА101-1P-002A-C |
11050DEK |
ВА101-1P-002A-D |
11098DEK |
|
|
ВА101-1P-003A-B |
11003DEK |
ВА101-1P-003A-C |
11051DEK |
ВА101-1P-003A-D |
11099DEK |
|
|
ВА101-1P-004A-B |
11145DEK |
ВА101-1P-004A-C |
11149DEK |
ВА101-1P-004A-D |
11153DEK |
|
|
ВА101-1P-005A-B |
11146DEK |
ВА101-1P-005A-C |
11150DEK |
ВА101-1P-005A-D |
11154DEK |
|
|
ВА101-1P-006A-B |
11004DEK |
ВА101-1P-006A-C |
11052DEK |
ВА101-1P-006A-D |
11100DEK |
|
|
ВА101-1P-008A-B |
11147DEK |
ВА101-1P-008A-C |
11151DEK |
ВА101-1P-008A-D |
11155DEK |
|
|
ВА101-1P-010A-B |
11005DEK |
ВА101-1P-010A-C |
11053DEK |
ВА101-1P-010A-D |
11101DEK |
|
|
ВА101-1P-013A-B |
11148DEK |
ВА101-1P-013A-C |
11152DEK |
ВА101-1P-013A-D |
11156DEK |
|
|
ВА101-1P-016A-B |
11006DEK |
ВА101-1P-016A-C |
11054DEK |
ВА101-1P-016A-D |
11102DEK |
|
|
ВА101-1P-020A-B |
11007DEK |
ВА101-1P-020A-C |
11055DEK |
ВА101-1P-020A-D |
11103DEK |
|
|
ВА101-1P-025A-B |
11008DEK |
ВА101-1P-025A-C |
11056DEK |
ВА101-1P-025A-D |
11104DEK |
|
|
ВА101-1P-032A-B |
11009DEK |
ВА101-1P-032A-C |
11057DEK |
ВА101-1P-032A-D |
11105DEK |
|
|
ВА101-1P-040A-B |
11010DEK |
ВА101-1P-040A-C |
11058DEK |
ВА101-1P-040A-D |
11106DEK |
|
|
ВА101-1P-050A-B |
11011DEK |
ВА101-1P-050A-C |
11059DEK |
ВА101-1P-050A-D |
11107DEK |
|
|
ВА101-1P-063A-B |
11012DEK |
ВА101-1P-063A-C |
11060DEK |
ВА101-1P-063A-D |
11108DEK |
|

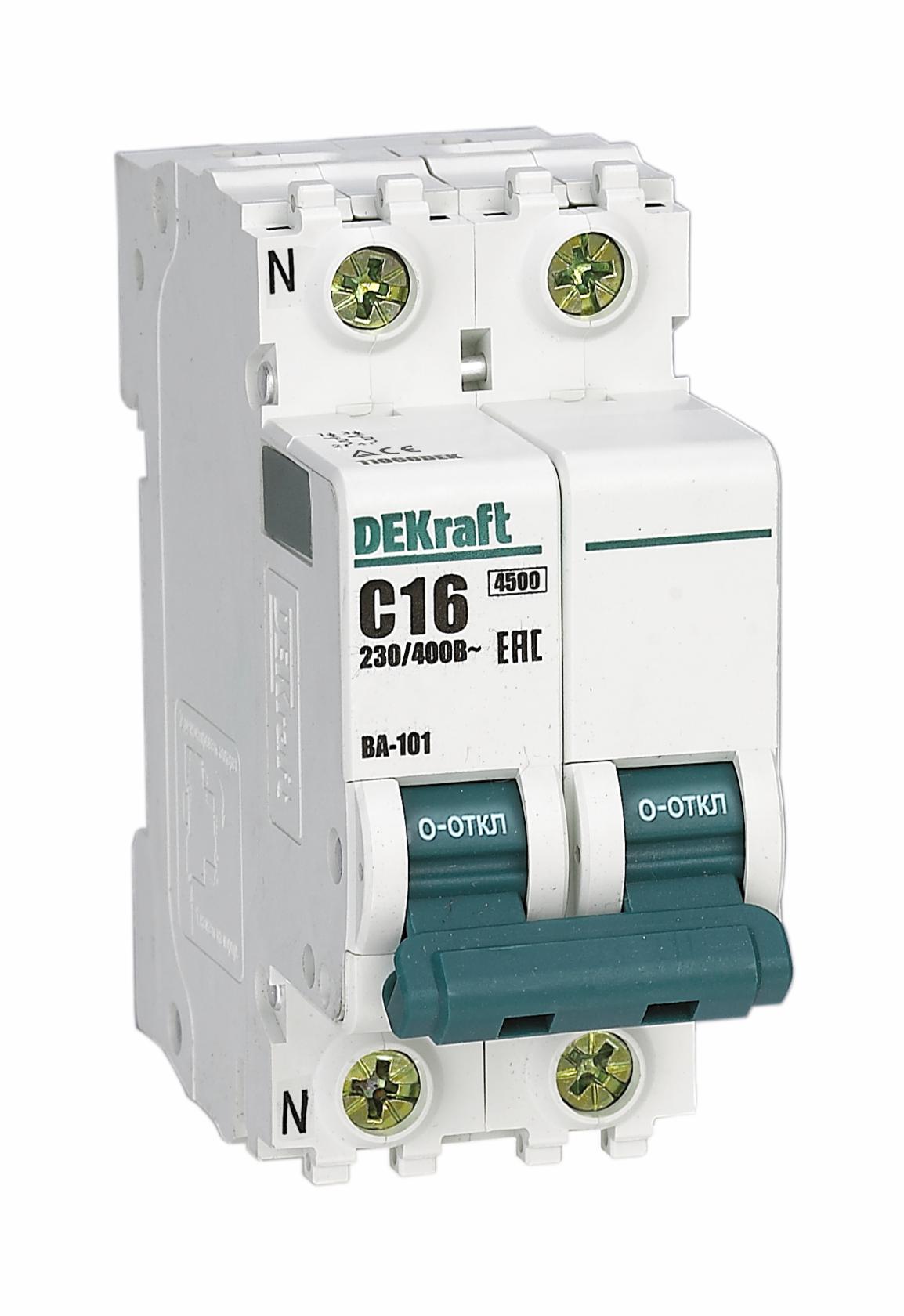

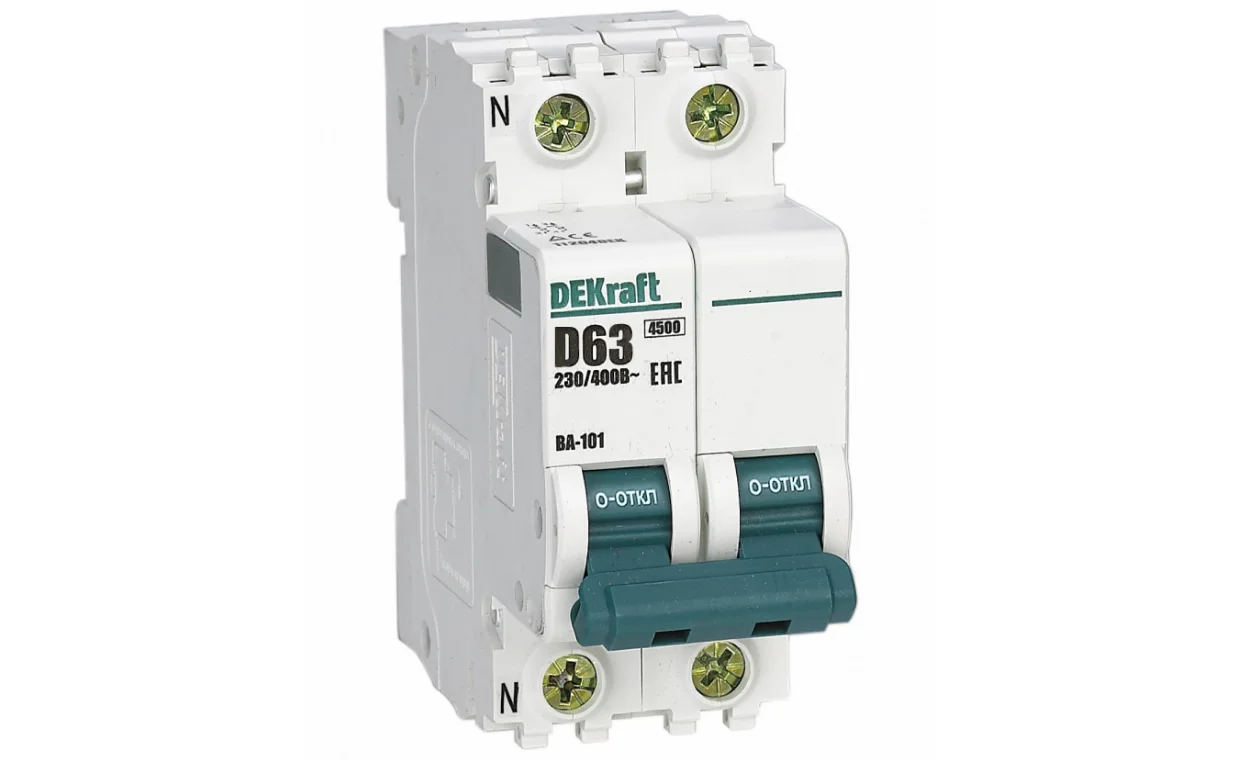

ВА-101 1P+N
|
ВА101-1PN-010A-B |
11164DEK |
ВА101-1PN-010A-C |
11180DEK |
ВА101-1PN-010A-D |
11196DEK |
|
ВА101-1PN-013A-B |
11165DEK |
ВА101-1PN-013A-C |
11181DEK |
ВА101-1PN-013A-D |
11197DEK |
|
|
ВА101-1PN-016A-B |
11166DEK |
ВА101-1PN-016A-C |
11182DEK |
ВА101-1PN-016A-D |
11198DEK |
|
|
ВА101-1PN-020A-B |
11167DEK |
ВА101-1PN-020A-C |
11183DEK |
ВА101-1PN-020A-D |
11199DEK |
|
|
ВА101-1PN-025A-B |
11168DEK |
ВА101-1PN-025A-C |
11184DEK |
ВА101-1PN-025A-D |
11200DEK |
|
|
ВА101-1PN-032A-B |
11169DEK |
ВА101-1PN-032A-C |
11185DEK |
ВА101-1PN-032A-D |
11201DEK |
|
|
ВА101-1PN-040A-B |
11170DEK |
ВА101-1PN-040A-C |
11186DEK |
ВА101-1PN-040A-D |
11202DEK |
|
|
ВА101-1PN-050A-B |
11171DEK |
ВА101-1PN-050A-C |
11187DEK |
ВА101-1PN-050A-D |
11203DEK |
|
|
ВА101-1PN-063A-B |
11172DEK |
ВА101-1PN-063A-C |
11188DEK |
ВА101-1PN-063A-D |
11204DEK |
|

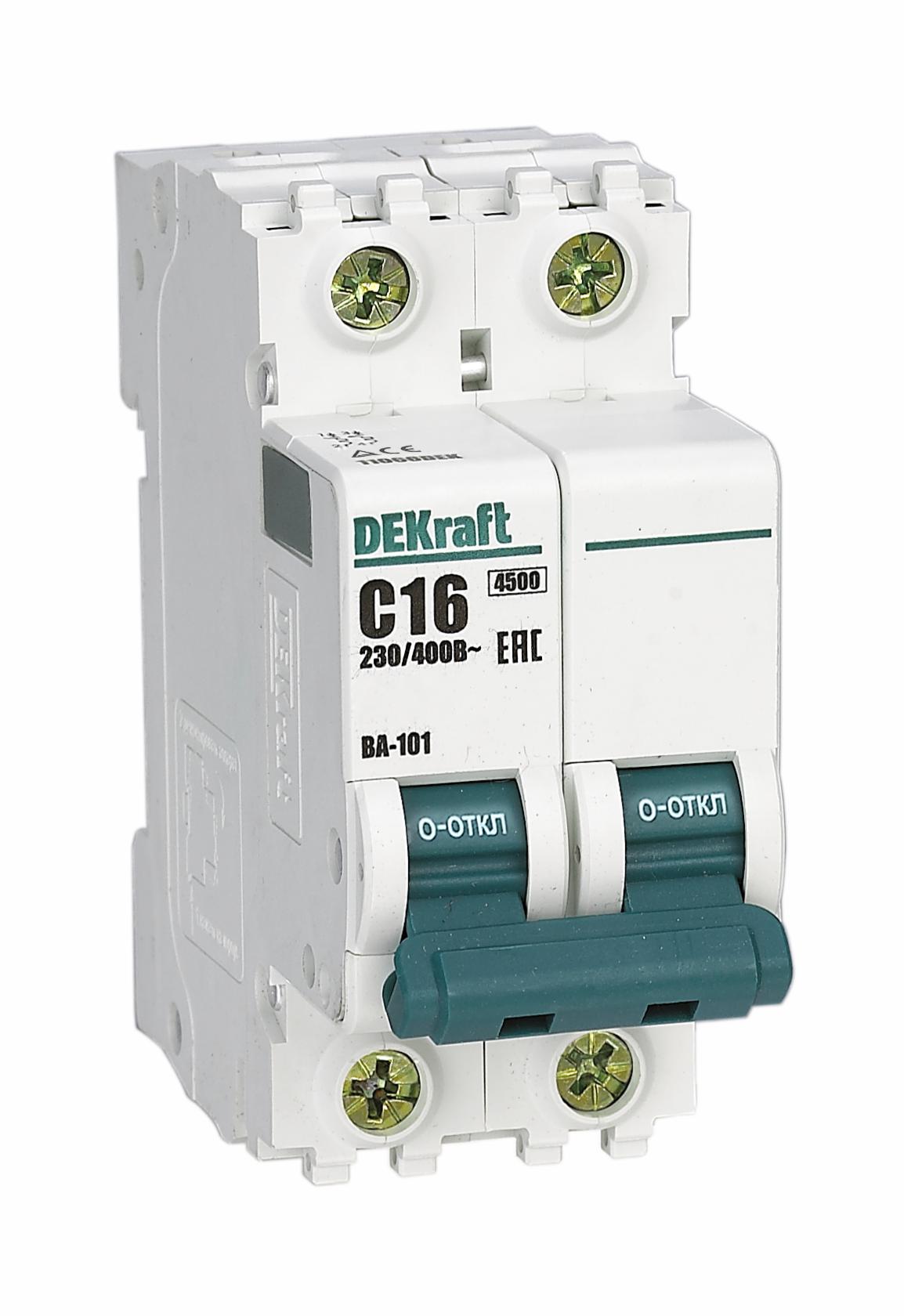

ВА-101 2P
|
ВА101-2P-001A-B |
11013DEK |
ВА101-2P-001A-C |
11061DEK |
ВА101-2P-001A-D |
11109DEK |
|
ВА101-2P-002A-B |
11014DEK |
ВА101-2P-002A-C |
11062DEK |
ВА101-2P-002A-D |
11110DEK |
|
|
ВА101-2P-003A-B |
11015DEK |
ВА101-2P-003A-C |
11063DEK |
ВА101-2P-003A-D |
11111DEK |
|
|
ВА101-2P-004A-B |
11205DEK |
ВА101-2P-004A-C |
11209DEK |
ВА101-2P-004A-D |
11213DEK |
|
|
ВА101-2P-005A-B |
11206DEK |
ВА101-2P-005A-C |
11210DEK |
ВА101-2P-005A-D |
11214DEK |
|
|
ВА101-2P-006A-B |
11016DEK |
ВА101-2P-006A-C |
11064DEK |
ВА101-2P-006A-D |
11112DEK |
|
|
ВА101-2P-008A-B |
11207DEK |
ВА101-2P-008A-C |
11211DEK |
ВА101-2P-008A-D |
11215DEK |
|
|
ВА101-2P-010A-B |
11017DEK |
ВА101-2P-010A-C |
11065DEK |
ВА101-2P-010A-D |
11113DEK |
|
|
ВА101-2P-013A-B |
11208DEK |
ВА101-2P-013A-C |
11212DEK |
ВА101-2P-013A-D |
11216DEK |
|
|
ВА101-2P-016A-B |
11018DEK |
ВА101-2P-016A-C |
11066DEK |
ВА101-2P-016A-D |
11114DEK |
|
|
ВА101-2P-020A-B |
11019DEK |
ВА101-2P-020A-C |
11067DEK |
ВА101-2P-020A-D |
11115DEK |
|
|
ВА101-2P-025A-B |
11020DEK |
ВА101-2P-025A-C |
11068DEK |
ВА101-2P-025A-D |
11116DEK |
|
|
ВА101-2P-032A-B |
11021DEK |
ВА101-2P-032A-C |
11069DEK |
ВА101-2P-032A-D |
11117DEK |
|
|
ВА101-2P-040A-B |
11022DEK |
ВА101-2P-040A-C |
11070DEK |
ВА101-2P-040A-D |
11118DEK |
|
|
ВА101-2P-050A-B |
11023DEK |
ВА101-2P-050A-C |
11071DEK |
ВА101-2P-050A-D |
11119DEK |
|
|
ВА101-2P-063A-B |
11024DEK |
ВА101-2P-063A-C |
11072DEK |
ВА101-2P-063A-D |
11120DEK |
|

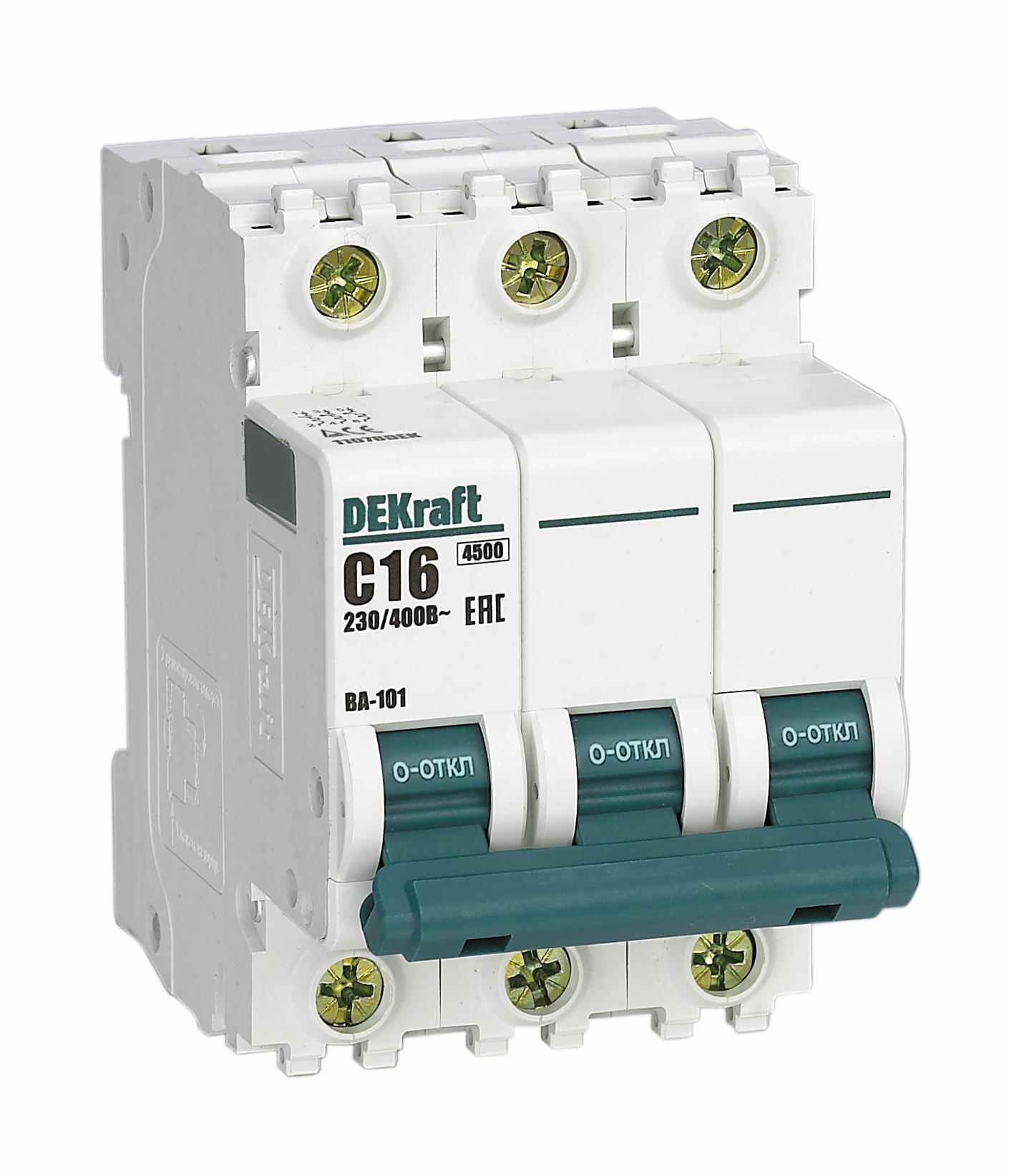

ВА-101 3P
|
ВА101-3P-001A-B |
11025DEK |
ВА101-3P-001A-C |
11073DEK |
ВА101-3P-001A-D |
11121DEK |
|
ВА101-3P-002A-B |
11026DEK |
ВА101-3P-002A-C |
11074DEK |
ВА101-3P-002A-D |
11122DEK |
|
|
ВА101-3P-003A-B |
11027DEK |
ВА101-3P-003A-C |
11075DEK |
ВА101-3P-003A-D |
11123DEK |
|
|
ВА101-3P-004A-B |
11217DEK |
ВА101-3P-004A-C |
11221DEK |
ВА101-3P-004A-D |
11225DEK |
|
|
ВА101-3P-005A-B |
11218DEK |
ВА101-3P-005A-C |
11222DEK |
ВА101-3P-005A-D |
11226DEK |
|
|
ВА101-3P-006A-B |
11028DEK |
ВА101-3P-006A-C |
11076DEK |
ВА101-3P-006A-D |
11124DEK |
|
|
ВА101-3P-008A-B |
11219DEK |
ВА101-3P-008A-C |
11223DEK |
ВА101-3P-008A-D |
11227DEK |
|
|
ВА101-3P-010A-B |
11029DEK |
ВА101-3P-010A-C |
11077DEK |
ВА101-3P-010A-D |
11125DEK |
|
|
ВА101-3P-013A-B |
11220DEK |
ВА101-3P-013A-C |
11224DEK |
ВА101-3P-013A-D |
11228DEK |
|
|
ВА101-3P-016A-B |
11030DEK |
ВА101-3P-016A-C |
11078DEK |
ВА101-3P-016A-D |
11126DEK |
|
|
ВА101-3P-020A-B |
11031DEK |
ВА101-3P-020A-C |
11079DEK |
ВА101-3P-020A-D |
11127DEK |
|
|
ВА101-3P-025A-B |
11032DEK |
ВА101-3P-025A-C |
11080DEK |
ВА101-3P-025A-D |
11128DEK |
|
|
ВА101-3P-032A-B |
11033DEK |
ВА101-3P-032A-C |
11081DEK |
ВА101-3P-032A-D |
11129DEK |
|
|
ВА101-3P-040A-B |
11034DEK |
ВА101-3P-040A-C |
11082DEK |
ВА101-3P-040A-D |
11130DEK |
|
|
ВА101-3P-050A-B |
11035DEK |
ВА101-3P-050A-C |
11083DEK |
ВА101-3P-050A-D |
11131DEK |
|
|
ВА101-3P-063A-B |
11036DEK |
ВА101-3P-063A-C |
11084DEK |
ВА101-3P-063A-D |
11132DEK |
|
ВА-101 3P+N
|
ВА101-3PN-010A-B |
11236DEK |
ВА101-3PN-010A-C |
11252DEK |
ВА101-3PN-010A-D |
11268DEK |
|
ВА101-3PN-013A-B |
11237DEK |
ВА101-3P-013A-C |
11253DEK |
ВА101-3PN-013A-D |
11269DEK |
|
|
ВА101-3PN-016A-B |
11238DEK |
ВА101-3PN-016A-C |
11254DEK |
ВА101-3PN-016A-D |
11270DEK |
|
|
ВА101-3PN-020A-B |
11239DEK |
ВА101-3PN-020A-C |
11255DEK |
ВА101-3PN-020A-D |
11271DEK |
|
|
ВА101-3PN-025A-B |
11240DEK |
ВА101-3PN-025A-C |
11256DEK |
ВА101-3PN-025A-D |
11272DEK |
|
|
ВА101-3PN-032A-B |
11241DEK |
ВА101-3PN-032A-C |
11257DEK |
ВА101-3PN-032A-D |
11273DEK |
|
|
ВА101-3PN-040A-B |
11242DEK |
ВА101-3PN-040A-C |
11258DEK |
ВА101-3PN-040A-D |
11274DEK |
|
|
ВА101-3PN-050A-B |
11243DEK |
ВА101-3PN-050A-C |
11259DEK |
ВА101-3PN-050A-D |
11275DEK |
|
|
ВА101-3PN-063A-B |
11244DEK |
ВА101-3PN-063A-C |
11260DEK |
ВА101-3PN-063A-D |
11276DEK |
|

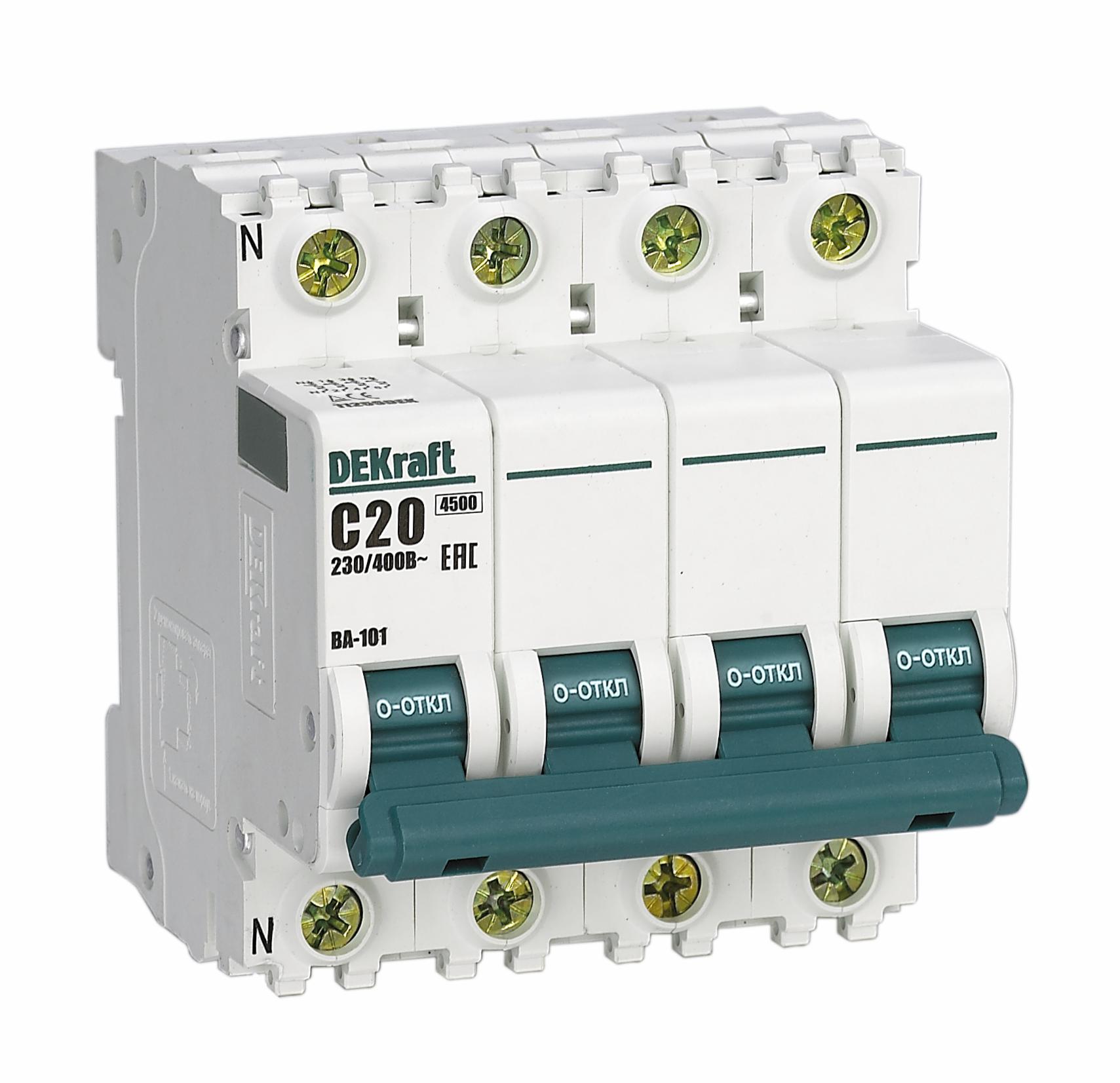

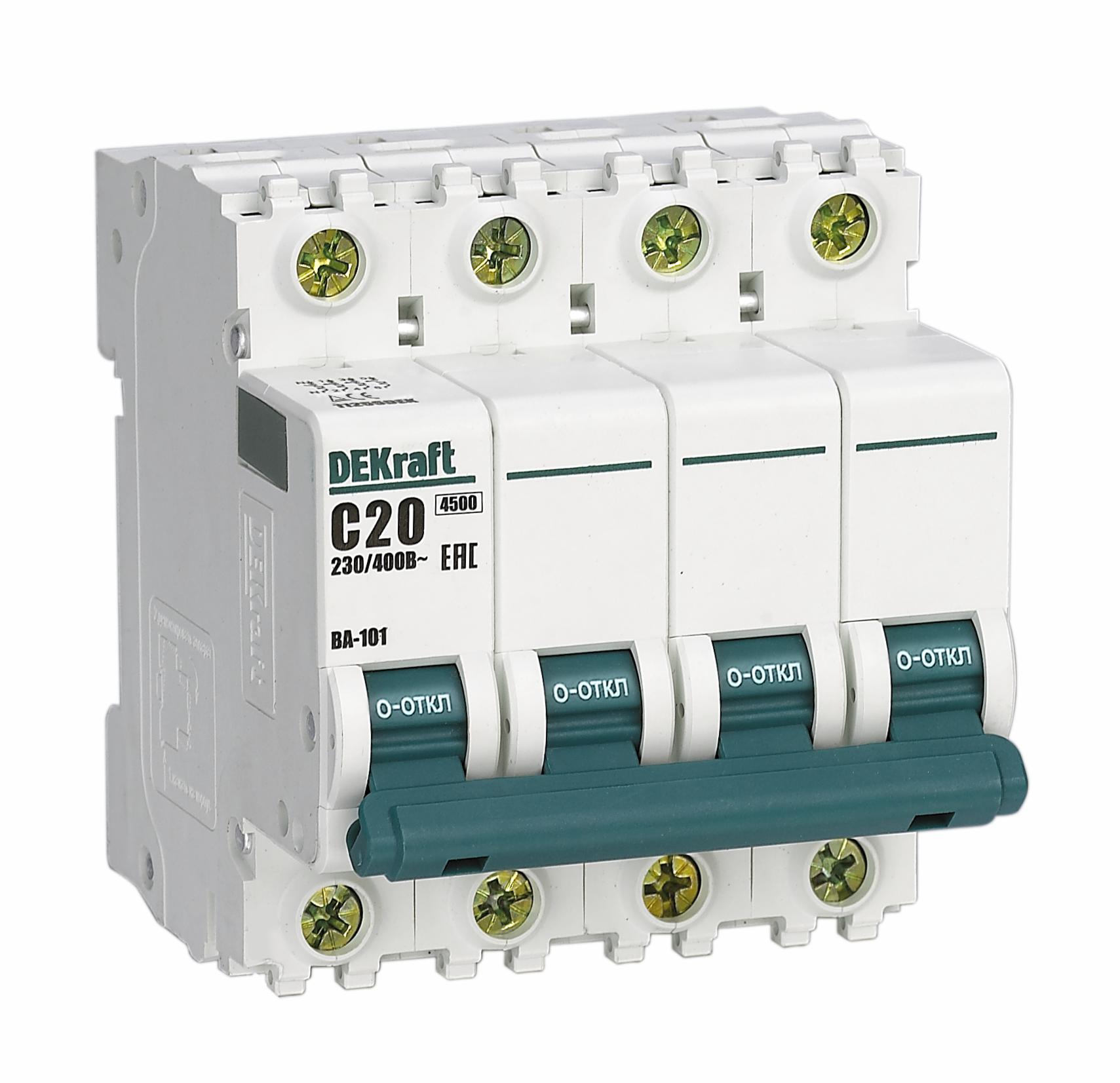

ВА-101 4P
|
ВА101-4P-001A-B |
11037DEK |
ВА101-4P-001A-C |
11085DEK |
ВА101-4P-001A-D |
11133DEK |
|
ВА101-4P-002A-B |
11038DEK |
ВА101-4P-002A-C |
11086DEK |
ВА101-4P-002A-D |
11134DEK |
|
|
ВА101-4P-003A-B |
11039DEK |
ВА101-4P-003A-C |
11087DEK |
ВА101-4P-003A-D |
11135DEK |
|
|
ВА101-4P-004A-B |
11277DEK |
ВА101-4P-004A-C |
11281DEK |
ВА101-4P-004A-D |
11285DEK |
|
|
ВА101-4P-005A-B |
11278DEK |
ВА101-4P-005A-C |
11282DEK |
ВА101-4P-005A-D |
11286DEK |
|
|
ВА101-4P-006A-B |
11040DEK |
ВА101-4P-006A-C |
11088DEK |
ВА101-4P-006A-D |
11136DEK |
|
|
ВА101-4P-008A-B |
11279DEK |
ВА101-4P-008A-C |
11283DEK |
ВА101-4P-008A-D |
11287DEK |
|
|
ВА101-4P-010A-B |
11041DEK |
ВА101-4P-010A-C |
11089DEK |
ВА101-4P-010A-D |
11137DEK |
|
|
ВА101-4P-013A-B |
11280DEK |
ВА101-4P-013A-C |
11284DEK |
ВА101-4P-013A-D |
11288DEK |
|
|
ВА101-4P-016A-B |
11042DEK |
ВА101-4P-016A-C |
11090DEK |
ВА101-4P-016A-D |
11138DEK |
|
|
ВА101-4P-020A-B |
11043DEK |
ВА101-4P-020A-C |
11091DEK |
ВА101-4P-020A-D |
11139DEK |
|
|
ВА101-4P-025A-B |
11044DEK |
ВА101-4P-025A-C |
11092DEK |
ВА101-4P-025A-D |
11140DEK |
|
|
ВА101-4P-032A-B |
11045DEK |
ВА101-4P-032A-C |
11093DEK |
ВА101-4P-032A-D |
11141DEK |
|
|
ВА101-4P-040A-B |
11046DEK |
ВА101-4P-040A-C |
11094DEK |
ВА101-4P-040A-D |
11142DEK |
|
|
ВА101-4P-050A-B |
11047DEK |
ВА101-4P-050A-C |
11095DEK |
ВА101-4P-050A-D |
11143DEK |
|
|
ВА101-4P-063A-B |
11048DEK |
ВА101-4P-063A-C |
11096DEK |
ВА101-4P-063A-D |
11144DEK |
Аксессуары
| Внешний вид | Наименование | Каталожный номер |
|

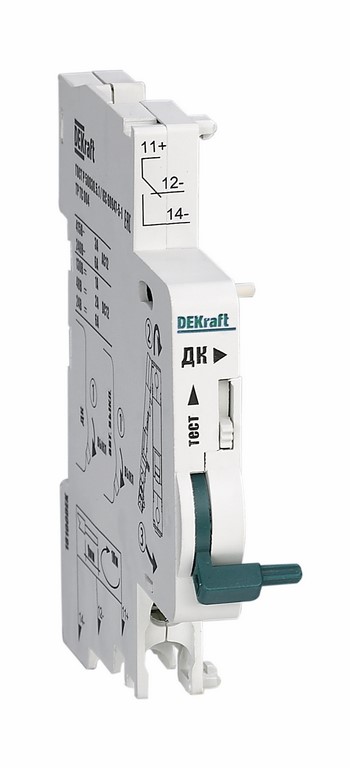

ДК-101
|
Дополнительный контакт ДК-101 | 18100DEK |
|

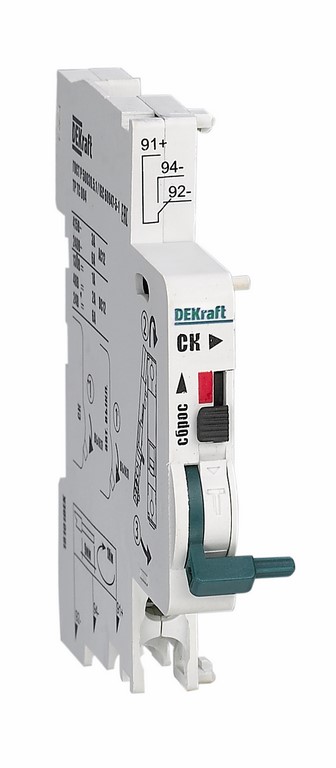

СК-101
|
Сигнальный контакт СК-101 | 18101DEK |
|

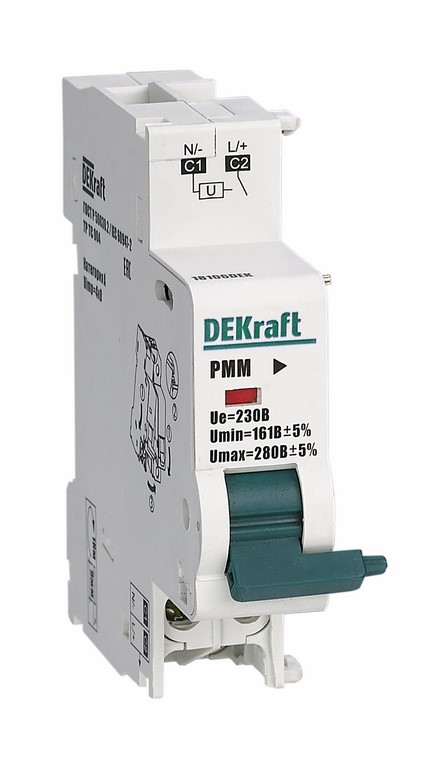

РММ-101
|
Расцепитель максимального-минимального напряжения РММ-101 | 18106DEK |
|
РМН-101
|
Расцепитель минимального напряжения РМН-101 | 18105DEK |
|

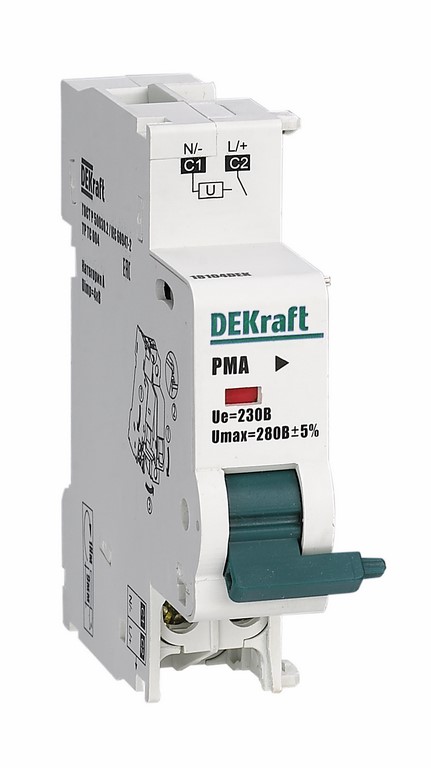

РМК-101
|
Расцепитель максимального напряжения РМК-101 | 18104DEK |
|

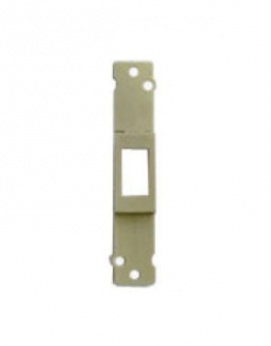

СБ-101
|
Скоба монтажная СБ-101 | 18033DEK |
|
КЗ-101
|
Клеммная заглушка (пломбировка) КЗ-101 | 18107DEK |
|

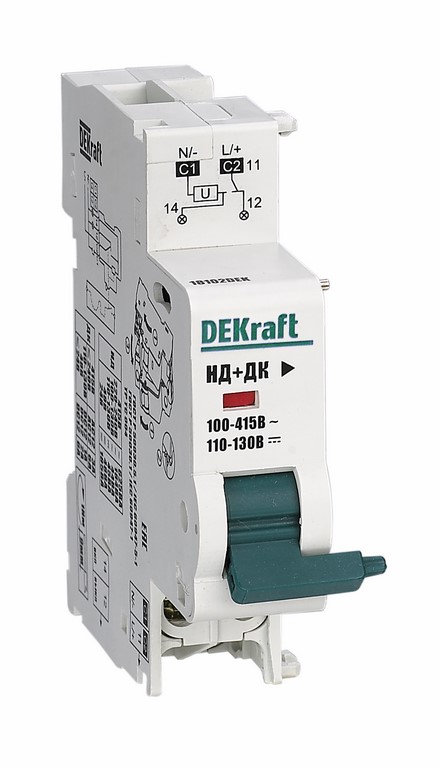

НД-101
|
Независимый расцепитель НД-101-220В | 18102DEK |
|
НД-101
|
Независимый расцепитель НД-101-24-48В AC/DC | 18103DEK |
