Выбор импульсного источника питания для промышленного оборудования

В этой статье:

• Что такое импульсный источник питания и в чем его преимущества в промышленности
• Ключевые параметры при выборе промышленного ИИП
• Конструктивные особенности и варианты исполнения промышленных ИИП
• Этапы проектирования и монтажа систем / интеграции с другими системами
• Практические рекомендации по выбору и расчету параметров ИИП
• Заключение

Импульсные источники питания (ИИП) обеспечивают стабильное электропитание промышленного оборудования, автоматизированных систем и контрольно-измерительных устройств. Они преобразуют переменное напряжение сети в постоянное, поддерживая заданные параметры даже при колебаниях и помехах.

Надежность работы оборудования напрямую зависит от правильного выбора источника питания. Недостаточная мощность, несоответствие диапазона входного напряжения или уровня защиты приводит к сбоям, перегреву и преждевременному выходу из строя электроники. Подбор устройства по параметрам нагрузки, условиям эксплуатации и типу оборудования делает работу систем управления более устойчивой и снижает риск отказов в технологическом процессе.

Что такое импульсный источник питания и в чем его преимущества в промышленности

Импульсный источник питания (SMPS — Switch Mode Power Supply) служит для преобразования переменного сетевого напряжения в стабилизированное постоянное, необходимое для питания промышленной электроники, датчиков, контроллеров и приводных систем.

Как работает импульсный источник питания

Принцип его работы основан на высокочастотном преобразовании энергии: входное напряжение сначала выпрямляется и фильтруется, затем подается на ключевой транзистор, который прерывает ток с высокой частотой — обычно от десятков до сотен килогерц. После этого импульсы проходят через компактный трансформатор, снова выпрямляются и фильтруются, формируя стабильное выходное напряжение.

Такой подход кардинально отличает импульсные блоки от линейных источников, где регулирование осуществляется за счет рассеивания лишней энергии на силовых элементах. В линейных схемах это приводит к повышенному тепловыделению, низкому КПД и громоздкой конструкции с массивным трансформатором. Импульсный принцип, напротив, обеспечивает эффективность до 95 %, позволяет уменьшить размеры и массу устройства в несколько раз при сохранении мощности.

Для промышленного применения импульсные источники питания имеют ряд ключевых преимуществ. Они работают в широком диапазоне входных напряжений (обычно 85–264 В AC), устойчивы к броскам и помехам в сети, сохраняют стабильные выходные параметры при изменениях нагрузки. Компактный корпус и малая масса позволяют устанавливать их на DIN-рейку в шкафах автоматики без дополнительного охлаждения. Высокий КПД снижает тепловую нагрузку, увеличивает срок службы компонентов и уменьшает энергопотери.

Ключевые параметры при выборе промышленного ИИП

Диапазон входного напряжения

Импульсные источники питания для промышленного применения рассчитаны на широкий диапазон входного напряжения, что позволяет использовать их в сетях с нестабильным питанием. Стандартные модели работают при переменном напряжении от 85 до 264 В AC и при постоянном от 120 до 370 В DC. Такой диапазон обеспечивает корректную работу при просадках и скачках, которые часто встречаются на производстве при запуске электродвигателей или включении мощных нагрузок. Для объектов с нестандартным питанием существуют специализированные исполнения с расширенным диапазоном, например 90–305 В AC. При питании от автономных источников применяются блоки с входом 24–48 В DC.

Выходная мощность и ток

Мощность источника питания определяется суммарным потреблением подключаемых устройств. Для корректной работы блок подбирают с запасом не менее 20–30 %, чтобы при пусковых токах и кратковременных перегрузках элементы не работали на пределе. Недостаточный запас приводит к перегреву, снижению срока службы и преждевременному выходу из строя. В системах управления и автоматизации применяются модели мощностью 30–100 Вт, для приводов, электромагнитов, контроллеров и периферийных модулей — 120–480 Вт и выше. При питании нескольких линий допускается использование многоканальных источников с индивидуальной защитой каждой цепи.

Например, продукция компании Dekraft:

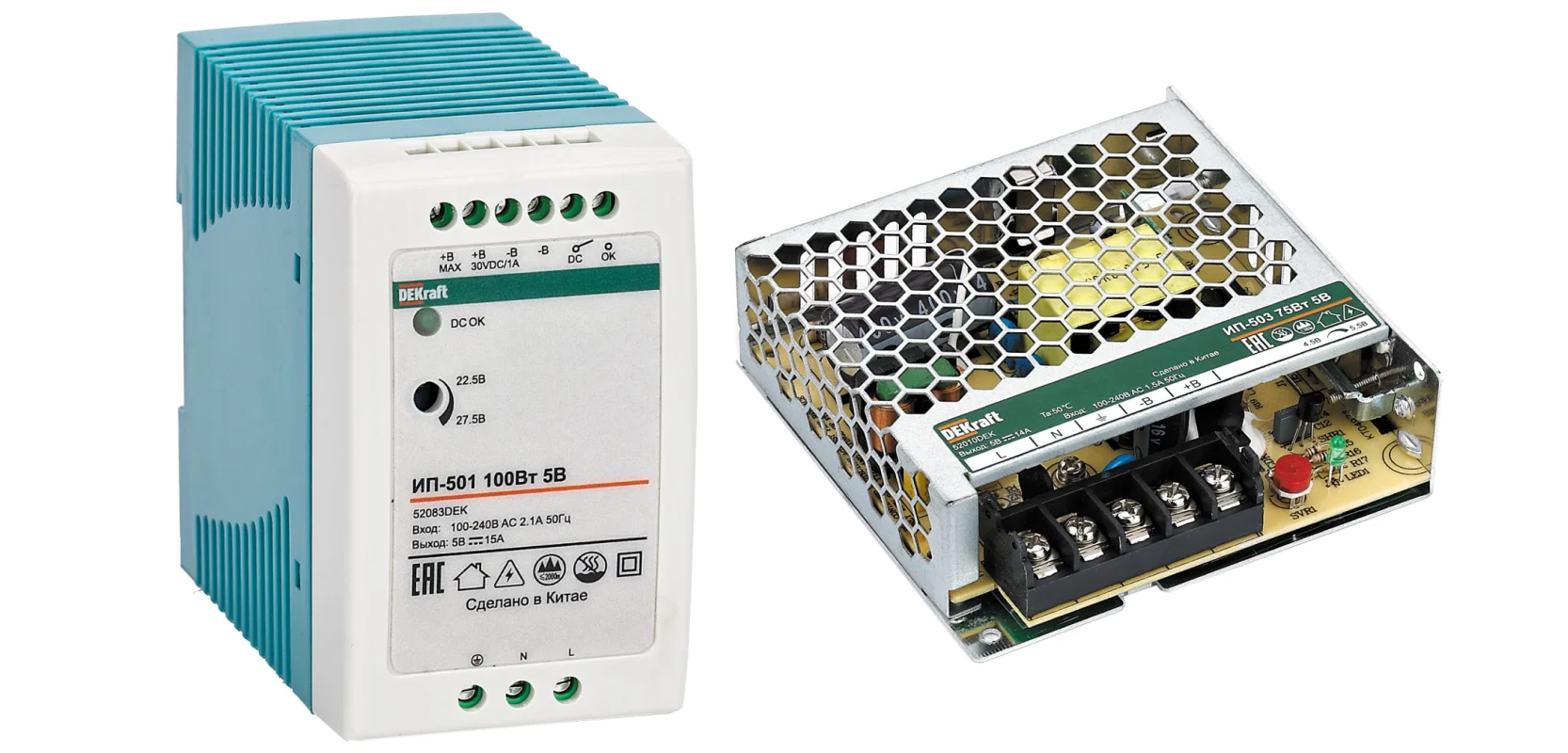

• Импульсный источник питания 100Вт 5В 18А ИП-503
• Импульсный источник питания 100Вт 36В 2,7А ИП-501

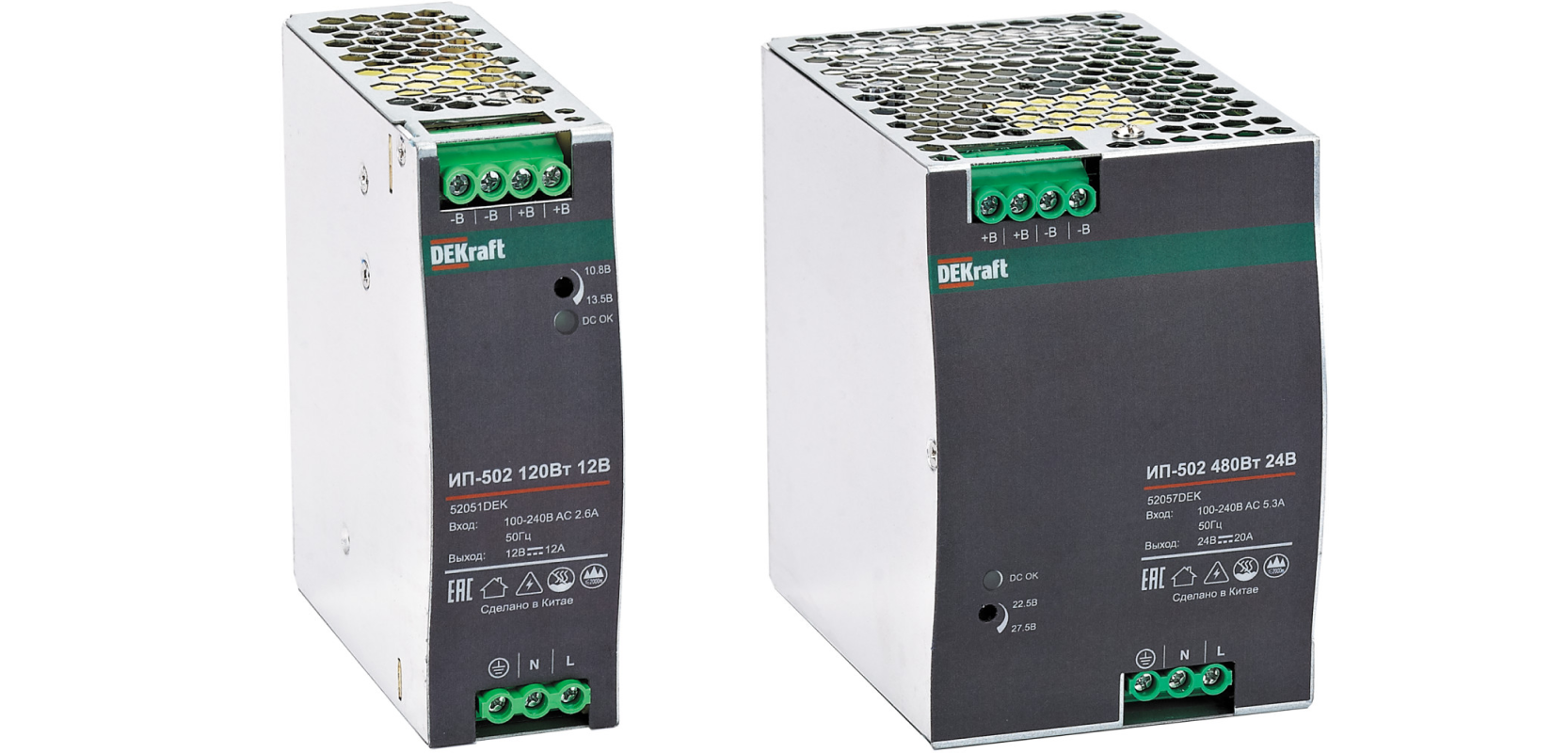

• Импульсный источник питания 120Вт 12В 10А ИП-502
• Импульсный источник питания 480Вт 24В 20А ИП-502

Стабильность выходного напряжения

Показатель стабильности отражает способность блока питания сохранять номинальное напряжение при изменениях входного тока или нагрузки. Для промышленных моделей отклонение обычно не превышает ±1–2 % от номинала. Высокая стабильность необходима для электронных модулей управления, контроллеров и измерительных систем, чувствительных к перепадам питания. Нарушение стабильности приводит к сбоям логики, ошибкам передачи данных и неполному срабатыванию исполнительных механизмов. В источниках промышленного класса стабилизация обеспечивается цепями обратной связи и высокоточной схемой управления ШИМ.

Пульсации выходного напряжения

Пульсации — остаточные переменные составляющие постоянного напряжения, возникающие после выпрямления и фильтрации. Их уровень измеряется в милливольтах и характеризует качество фильтрации. Для промышленных источников питания допустимое значение — не более 50–100 мВ. Превышение этого уровня вызывает шум в сигнальных линиях, ложные срабатывания датчиков и деградацию электронных компонентов. В блоках питания высокого класса применяются дополнительные LC-фильтры, низкоимпедансные конденсаторы и схемы активного подавления пульсаций, что особенно важно для точных измерительных систем и устройств связи.

КПД источника питания

Импульсные источники отличаются высоким коэффициентом полезного действия — от 88 до 95 %, в зависимости от мощности и конструкции. Повышенный КПД снижает тепловыделение и нагрузку на вентиляцию шкафа, что особенно ценно в замкнутых пространствах и шкафах автоматики. Кроме того, высокий КПД сокращает эксплуатационные расходы: разница в несколько процентов при круглосуточной работе оборудования выражается в заметной экономии электроэнергии. В мощных системах целесообразно применять блоки с активной коррекцией коэффициента мощности (PFC), что повышает эффективность и снижает уровень гармоник в сети.

Класс защиты и температурный диапазон

Корпус импульсного источника питания подбирается в зависимости от условий эксплуатации. Для установки в шкафах управления используются модели со степенью защиты IP20 или IP30. При монтаже в цехах с запыленностью, вибрацией или повышенной влажностью выбираются исполнения IP54–IP65, устойчивые к воздействию пыли и влаги. Рабочий температурный диапазон промышленных источников питания обычно составляет от –25 до +70 °C, с автоматическим снижением выходной мощности при верхнем пределе температуры. Для оборудования, размещаемого на открытых площадках, применяются версии с конформным покрытием печатных плат, антикоррозионными элементами и встроенной защитой от конденсата.

Конструктивные особенности и варианты исполнения промышленных ИИП

Импульсные источники питания для промышленного применения выпускаются в нескольких конструктивных вариантах — открытые модули, корпусные исполнения и блоки для установки на DIN-рейку. Каждый формат предназначен для определенных условий монтажа и уровня защиты оборудования.

Открытые модули применяются в составе шкафов автоматики, приборов и систем, где питание устанавливается внутри корпуса. Конструкция представляет собой открытую печатную плату с силовыми элементами, трансформатором и клеммами. Такое исполнение обеспечивает компактность, свободное охлаждение и легкий доступ для обслуживания. Однако открытые блоки требуют установки в защищенном пространстве, где исключено попадание пыли и влаги. Их используют в электронных устройствах, стоечных системах, промышленной автоматике при наличии общей защиты шкафа не ниже IP20.

Корпусные версии имеют металлический или пластиковый корпус с перфорацией для вентиляции и встроенными клеммами подключения. Они отличаются повышенной механической прочностью и безопасностью обслуживания. В корпусных источниках предусмотрено естественное или принудительное охлаждение, что позволяет эксплуатировать их при повышенных температурах и плотной компоновке оборудования. Такие блоки питания часто применяются в распределительных шкафах, станках, испытательных установках и системах освещения производственных помещений.

Исполнения для DIN-рейки считаются наиболее удобными при монтаже в шкафах управления. Компактный корпус с защелкой стандарта DIN 35 мм обеспечивает быструю установку без дополнительных креплений. Подключение осуществляется через клеммы с маркировкой, что упрощает разводку цепей и обслуживание. Блоки с монтажем на DIN-рейку обычно имеют степень защиты IP20 и встроенные элементы защиты от перегрузки и короткого замыкания. Благодаря модульности такие источники легко комбинируются с автоматами, реле и контроллерами, образуя компактные и обслуживаемые системы электропитания.

В промышленных условиях конструктивное исполнение напрямую влияет на долговечность и устойчивость оборудования. При выборе учитывают температуру среды, уровень вибраций, запыленность и способ охлаждения. В условиях ограниченного пространства предпочтительны модули на DIN-рейку, а при высокой нагрузке и тепловыделении — корпусные модели с активным охлаждением.

Этапы проектирования и монтажа систем / интеграции с другими системами

Организация промышленной системы электропитания начинается с разработки технического задания, которое включает:

• перечень оборудования и его характеристики;
• параметры нагрузки и режимы работы;
• требования к резервированию и защите;
• схему распределения питания и способ монтажа.

На этом этапе определяются номинальные токи и напряжения потребителей, допустимые пульсации, температурные условия эксплуатации. Итогом является структурная схема электропитания с указанием узлов, линий связи и интерфейсов.

Выбор оборудования выполняется на основе анализа характеристик подключаемых систем — контроллеров, приводов, датчиков, модулей связи, исполнительных механизмов. При проектировании учитываются:

• суммарная мощность потребителей и необходимый запас по току;
• особенности запуска и пусковые токи электродвигателей;
• требования к стабильности питания и помехоустойчивости.

Для линий управления применяются импульсные источники с защитой от короткого замыкания, перегрузки и перенапряжений, способные стабильно работать при колебаниях сети. В ответственных установках предусматривают резервирование по схеме N+1 или параллельное включение двух источников для повышения надёжности.

Монтаж и прокладка кабельных трасс выполняются с учетом требований электробезопасности и электромагнитной совместимости:

• силовые и сигнальные кабели разводятся отдельно;
• для трасс используются металлические лотки и экраны;
• блоки питания на DIN-рейке устанавливаются с зазором не менее 25 мм до соседних устройств;
• обеспечивается свободная циркуляция воздуха и доступ для обслуживания.

В шкафах с повышенным тепловыделением дополнительно монтируются вентиляторы или термостаты для поддержания стабильной температуры.

Организация сигнализации и взаимодействие с внешними системами — заключительный этап проектирования. Источники питания интегрируются с системами:

• аварийного отключения;
• пожарной и охранной сигнализации;
• диспетчеризации и контроля состояния оборудования.

Для этого применяются вспомогательные контакты и интерфейсы удаленного мониторинга. При перегрузке или аварии система передаёт сигнал на контроллер, что позволяет своевременно остановить оборудование.

При построении распределенных систем питания учитывается связь с устройствами защиты: автоматами, предохранителями, фильтрами ЭМП, источниками бесперебойного питания. Все соединения выполняются по требованиям ПУЭ и IEC 60204-1, с обязательной проверкой изоляции и контролем сопротивления заземления.

Практические рекомендации по выбору и расчету параметров ИИП

Подбор импульсного источника питания начинается с анализа характеристик нагрузки и условий эксплуатации.

1. Определение параметров нагрузки

На первом этапе рассчитывается суммарный ток всех потребителей, подключенных к выходу источника. К полученному значению добавляют запас не менее 25–30 %, чтобы компенсировать пусковые токи и возможные колебания нагрузки. Для устройств с импульсным характером потребления (например, сервоприводы, электромагниты, клапаны) запас может быть увеличен до 50 %.

2. Выбор выходного напряжения

Выходное напряжение источника питания должно соответствовать номиналу подключаемого оборудования. В промышленной автоматике наиболее распространены значения 12, 24 и 48 В DC. При наличии длинных кабельных линий учитываются падения напряжения: если расстояние значительное, напряжение источника увеличивают в пределах допустимого диапазона регулировки.

3. Расчет мощности и КПД

Номинальная мощность блока должна превышать расчетную нагрузку с учетом коэффициента одновременности и запаса по температуре. В закрытых шкафах автоматики с плотной компоновкой предпочтительны модели с высоким КПД (не ниже 90 %), чтобы снизить тепловыделение и нагрузку на систему вентиляции.

4. Условия эксплуатации

Выбор исполнения зависит от внешней среды. Для чистых помещений подходят модели IP20, для цехов с пылью, влагой или вибрацией — IP54–IP65. Если температура окружающего воздуха превышает +50 °C, используется источник с активным охлаждением или с понижением выходной мощности при нагреве.

5. Совместимость и резервирование

Для систем непрерывного цикла применяются решения с возможностью параллельной работы нескольких блоков питания. Это обеспечивает резервирование (N+1) и исключает остановку оборудования при отказе одного модуля. При интеграции с контроллерами и системами сигнализации рекомендуется наличие выходов диагностики «DC OK» или интерфейсов дистанционного мониторинга.

6. Проверка защитных функций

Современные источники питания оснащаются встроенными защитами от короткого замыкания, перегрузки и перегрева. При проектировании следует учитывать, что защита от перегрузки может быть двух типов — с ограничением тока или с отключением выхода. Тип защиты должен соответствовать характеристикам подключенной нагрузки.

7. Финальный расчет и проверка совместимости

После выбора модели проводится проверка допустимого диапазона входных напряжений, условий охлаждения и соответствия параметров стандартизированным требованиям (EN 61204-3, IEC 61000). На этом этапе также определяется необходимость фильтров электромагнитных помех и дополнительных предохранителей в цепи питания.

Dekraft представляет ассортимент Импульсных источников питания серий ИП-501, ИП-502, ИП-503 , ИП-505.

Заключение

ИИП стали основой современных промышленных систем управления. От корректного выбора параметров, правильной схемы подключения импульсного источника питания зависит стабильность работы оборудования, его электробезопасность и долговечность. Системный подход — от анализа нагрузки и условий эксплуатации до проверки совместимости и резервирования — обеспечивает надежную работу электроники в любых производственных условиях.
