Вентиляция электротехнических шкафов: решения и рекомендации
В этой статье:
- Зачем нужна вентиляция с фильтром в электротехническом шкафу
- Основные параметры вентиляции
- Типы и конфигурации вентиляторов с фильтрами
- Как выбрать вентилятор с фильтром для электрошкафов
- Монтаж, размещение и практические советы
- Распространенные ошибки
- Заключение
Перегрев оборудования внутри электротехнических шкафов приводит к сбоям в работе автоматических устройств, снижению ресурса компонентов и повреждению изоляции. При недостаточном теплоотводе температура внутри корпуса может превышать допустимые значения на десятки градусов. Грамотно организованная вентиляция устраняет избыточное тепло, стабилизирует внутренний микроклимат и продлевает срок службы электрооборудования.
Зачем нужна вентиляция с фильтром в электротехническом шкафу

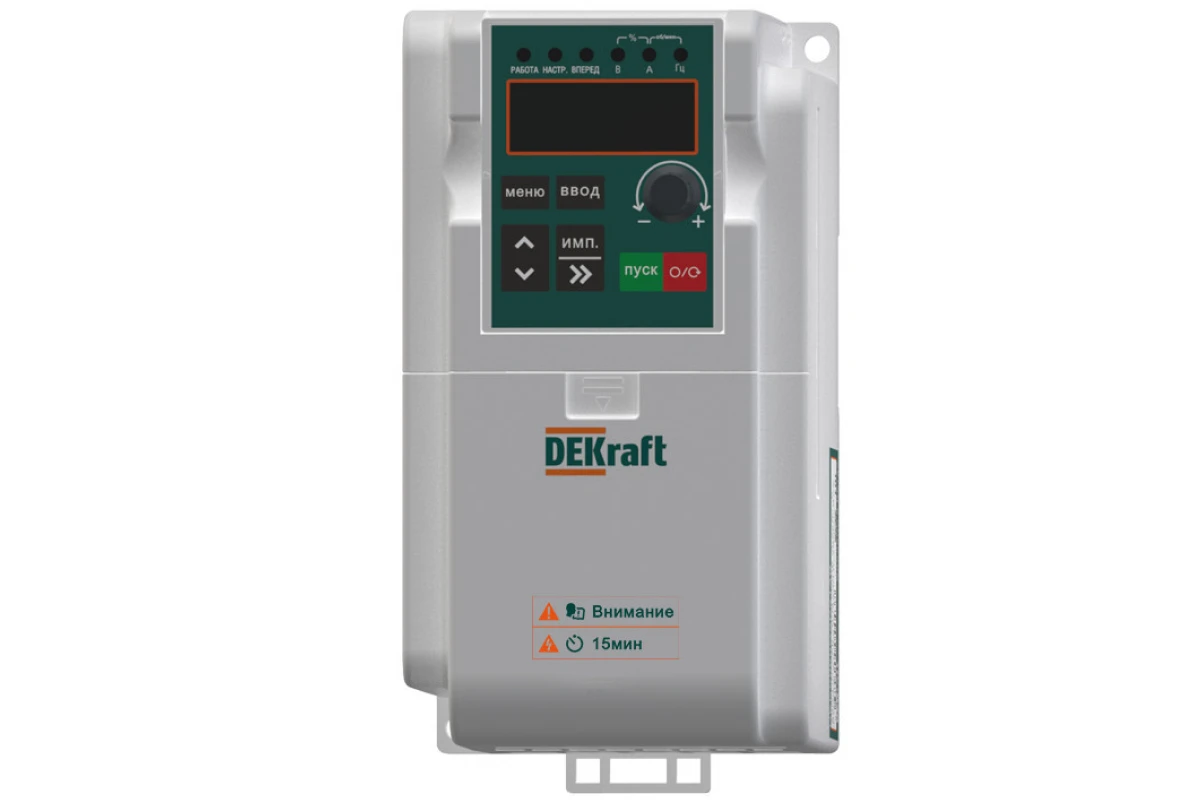

Простые вентиляционные отверстия не обеспечивают достаточный теплоотвод при работе современного оборудования. Электронные модули, частотные преобразователи, источники питания и контроллеры выделяют значительное количество тепла даже при умеренной нагрузке. В герметичных шкафах с высокой степенью защиты IP54–IP65 естественная конвекция практически отсутствует — воздух внутри не обновляется, температура постепенно повышается.
Перегрев приводит к деградации изоляции, ложным срабатываниям автоматических выключателей, ошибкам управляющих модулей и преждевременному выходу из строя электронных компонентов. При длительной работе в условиях повышенной температуры срок службы устройств может сокращаться вдвое.

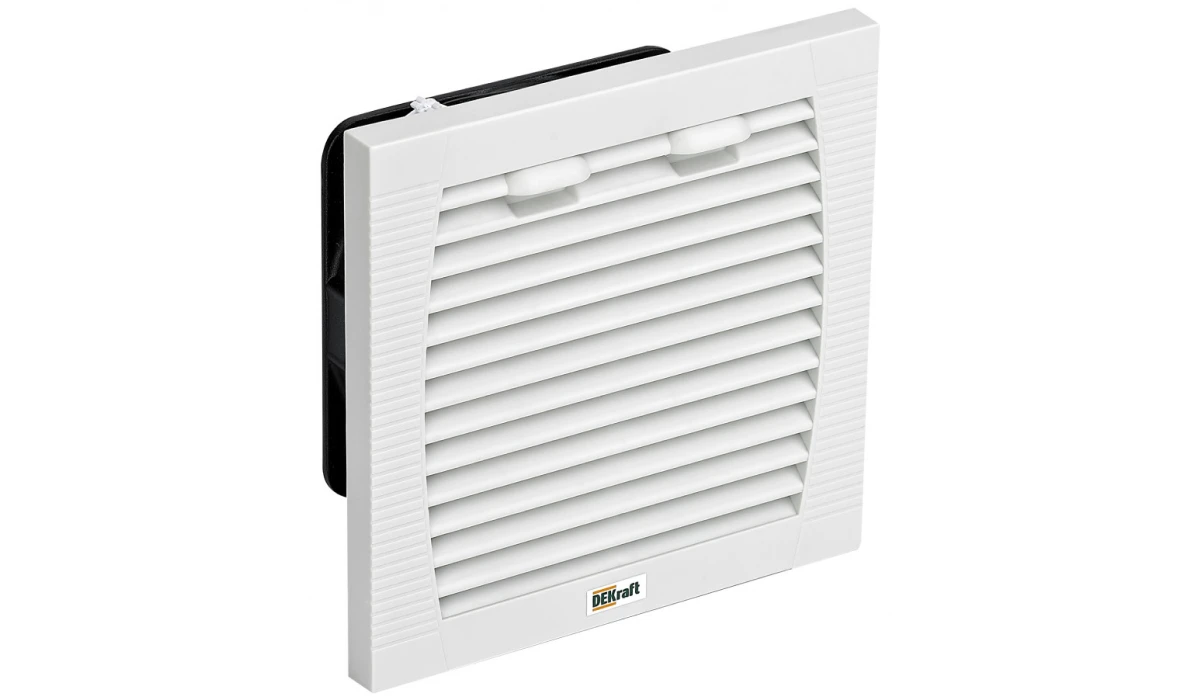

Вентилятор с фильтром обеспечивает принудительную циркуляцию воздуха и защищает внутренние узлы от пыли, влаги, насекомых. Воздух поступает через фильтровентиляционные решетки, проходит очистку и охлаждает внутренние элементы. Такая система сохраняет необходимый уровень защиты IP и предотвращает перегрев в шкафах с плотным размещением оборудования.
Основные параметры вентиляции
Проектирование вентиляции электротехнического шкафа начинается с оценки тепловой нагрузки. Каждый установленный компонент выделяет определенное количество тепла — его значение указывается в технической документации. Суммарное тепловыделение всех устройств определяет общую тепловую нагрузку шкафа.
Для расчета требуемого воздухообмена используется соотношение между выделяемой мощностью и допустимой разницей температур внутри и снаружи корпуса. Чем выше тепловая нагрузка и меньше допустимый перегрев, тем больше объем воздуха должен проходить через шкаф.
Производительность вентилятора выбирают с учетом потерь давления на фильтрах и решетках, которые снижают фактический поток воздуха на 10–30 %.
При расчете это значение компенсируют запасом производительности вентилятора.
Например, если суммарное тепловыделение составляет 300 Вт, а допустимый перегрев — 10 °C, потребуется воздухообмен порядка 90–100 м³/ч. При установке фильтровентиляционного комплекта выбирают модель с производительностью не менее 120 м³/ч, чтобы обеспечить стабильное охлаждение при загрязнении фильтра и повышенной пылевой нагрузке.
Типы и конфигурации вентиляторов с фильтрами
В системах вентиляции электротехнических шкафов применяются осевые вентиляторы с фильтром, обеспечивающие подачу и удаление воздуха через корпус. Они просты в установке, компактны и совместимы с большинством типовых шкафов.
По направлению потока различают:
- Приточные вентиляторы — подают охлажденный воздух внутрь корпуса, устанавливаются в нижней части шкафа.

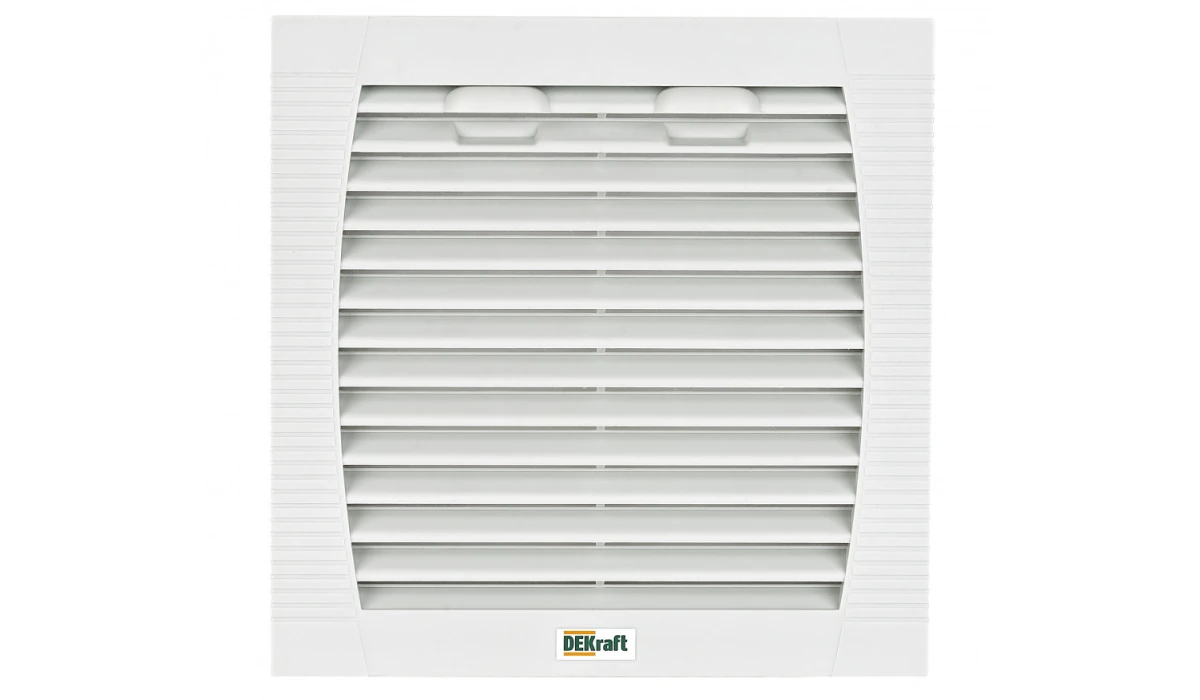

- Вытяжные вентиляторы — удаляют нагретый воздух, размещаются в верхней части.
- Комбинированные схемы — включают приток с фильтром и вытяжную решетку, обеспечивая контролируемое движение воздуха снизу вверх.
Для шкафов, установленных в пыльных или влажных помещениях, применяют вентиляторы с фильтром класса IP54–IP55, защищающие внутренние элементы от загрязнения. При высокой тепловой нагрузке используют вентиляторные блоки с увеличенной площадью фильтра и регулируемой скоростью вращения.
Как выбрать вентилятор с фильтром для электрошкафов
Подбор вентилятора с фильтром выполняют поэтапно, исходя из характеристик установленного оборудования и условий эксплуатации.
1. Определите тепловыделение оборудования.
Суммируйте мощность тепловых потерь всех устройств внутри шкафа — преобразователей частоты, источников питания, контроллеров, коммутационных аппаратов. Эти данные указаны в технических паспортах. Полученная величина выражается в ваттах и показывает, сколько тепла нужно отвести.
2. Установите допустимую разницу температур.
Для большинства шкафов разница между температурой внутри и снаружи не должна превышать 10–15 °C. Если оборудование чувствительно к нагреву, берут минимальное значение — около 8 °C.
3. Рассчитайте требуемый расход воздуха.
На основе тепловыделения и допустимого перегрева определяют объем воздуха, который необходимо пропускать через корпус. Упрощенно: чем больше тепловыделение и меньше допустимый перегрев, тем выше должен быть воздушный поток.
4. Учтите сопротивление фильтра и решеток.
Любой фильтр снижает фактическую производительность вентилятора. Потери составляют 10–30 %, особенно при загрязнении. Поэтому рекомендуется выбирать модель с запасом по производительности не менее 20–30 % от расчетного значения.
5. Выберите схему установки.
Для большинства шкафов применяется приточно-вытяжная схема: вентилятор с фильтром в нижней части и вытяжная решетка наверху.
В пыльных помещениях предпочтителен избыточный приток — чтобы избыточное давление не допускало попадания грязи внутрь.
В чистых помещениях допускается рециркуляция через фильтр.
6. Подберите класс защиты и размеры.
Для внутренних помещений достаточно защиты IP44–IP54. Для наружных шкафов — не ниже IP55, с защитными жалюзи и влагозащитным покрытием. Габариты вентилятора выбирают по стандартным размерам монтажных отверстий (92×92, 125×125, 150×150 мм и др.) в зависимости от требуемого воздушного потока.
7. Проверьте совместимость по питанию и условиям работы.
Питание вентиляторов бывает 24 В DC, 115 В AC, 230 В AC. Необходимо выбрать вариант, соответствующий системе управления шкафа. Также следует учитывать диапазон рабочих температур, уровень шума и наличие встроенного термоконтроля или реле скорости.
Пример:
В шкафу установлено оборудование с тепловыделением 250 Вт. Допустимый перегрев — 10 °C. Необходимый воздухообмен рассчитывают по формуле:
Q = 3,1 × P / ΔT,
где
- Q — расход воздуха, м³/ч;
- P — тепловыделение, кВт;
- ΔT — допустимый перегрев, °C.
Подставляем значения:
- P = 0,25 кВт
- ΔT = 10 °C
- Q = 3,1 × 0,25 / 10 ≈ 78 м³/ч.
С учетом эксплуатационного запаса, пылевой нагрузки и постепенного загрязнения фильтра, берут вентилятор с фильтром производительностью 120–130 м³/ч, класс защиты IP54, питание 230 В AC.
Вентилятор устанавливают в нижней части шкафа, а в верхней монтируют вытяжную решетку, обеспечивая естественную конвекцию и правильный поток охлаждающего воздуха.
Монтаж, размещение и практические советы
Размещение вентиляторов
Приточный вентилятор с фильтром устанавливают в нижней части шкафа, где температура воздуха минимальна. Он подает прохладный воздух внутрь корпуса. Вытяжные решетки или вентиляторы размещают в верхней зоне, обеспечивая естественное движение нагретого воздуха вверх. При большой высоте шкафа или высоком тепловыделении допускается установка нескольких вентиляторов для равномерного распределения потока.
Путь движения воздуха
Поток должен проходить вдоль источников тепла — преобразователей, реле, контроллеров — и свободно выходить через верхние решетки. Важно не перекрывать путь воздуха проводами, кабельными каналами и панелями. Для направленного потока можно использовать дефлекторы или перегородки, разделяющие холодную и горячую зоны.
Размещение фильтров и решеток
Фильтровентиляционные решетки должны быть легкодоступны для обслуживания. Их располагают на боковых стенках или дверце, при этом не ближе 50–100 мм к внутренним компонентам. Фильтры необходимо регулярно очищать и заменять, иначе сопротивление воздуха увеличивается, а эффективность охлаждения падает.
Уплотнение и защита
Все монтажные отверстия и вводы кабелей уплотняют резиновыми или силиконовыми сальниками, чтобы исключить подсос пыли и влаги. Для наружных шкафов применяют вентиляторы с влагозащитными жалюзи и каплеотбойниками, а также устанавливают козырьки над вентиляционными отверстиями.
Прокладка кабелей
Кабельные трассы размещают вдоль стенок или по задней части шкафа, не перекрывая воздуховоды и не создавая препятствий движению потока. Плотные жгуты и пучки проводов вокруг вентилятора снижают производительность и вызывают локальный перегрев.
Практические рекомендации
- Располагайте приточные и вытяжные узлы на противоположных сторонах корпуса — это обеспечивает равномерную циркуляцию.
- Следите, чтобы направление воздушного потока совпадало с ориентацией теплоотдающих элементов.
- При установке нескольких вентиляторов не располагайте их слишком близко — перекрестные потоки снижают эффективность охлаждения.
- Проверяйте состояние фильтров не реже одного раза в три месяца, особенно в пыльных помещениях.
- Для уличных шкафов используйте герметичные исполнения вентиляторов с фильтром класса не ниже IP55.
Распространенные ошибки
Ошибки при организации вентиляции часто становятся причиной перегрева и выхода оборудования из строя.
Недооценка тепловой нагрузки
Без расчета теплоотвода вентилятор не справляется с охлаждением, из-за чего температура внутри шкафа повышается на 10–20 °C.
Решение: рассчитывать тепловыделение и подбирать вентилятор с запасом 20 %.
Неверное расположение узлов
- Приток и вытяжка на одной высоте не создают циркуляции — теплый воздух застаивается.
Решение: устанавливать приточный вентилятор внизу, решетку — вверху. - Загрязненные фильтры. Пыль снижает производительность и вызывает токи утечки.
Решение: регулярно очищать или заменять фильтры, использовать узлы IP54–IP55. - Неуплотненные вводы. Через отверстия попадает влага и пыль, образуется конденсат.
Решение: применять гермовводы и сохранять класс защиты корпуса. - Отсутствие обслуживания. Изношенный вентилятор или забитый фильтр не обеспечивают нужный поток.
Решение: контролировать температуру, проводить периодическое ТО.
Заключение
Грамотно подобранный и правильно установленный вентилятор с фильтром обеспечивает циркуляцию воздуха, устраняет перегрев и поддерживает работоспособность электронных компонентов.
Для надежной эксплуатации следует учитывать тепловыделение оборудования, условия окружающей среды и степень защиты корпуса.
