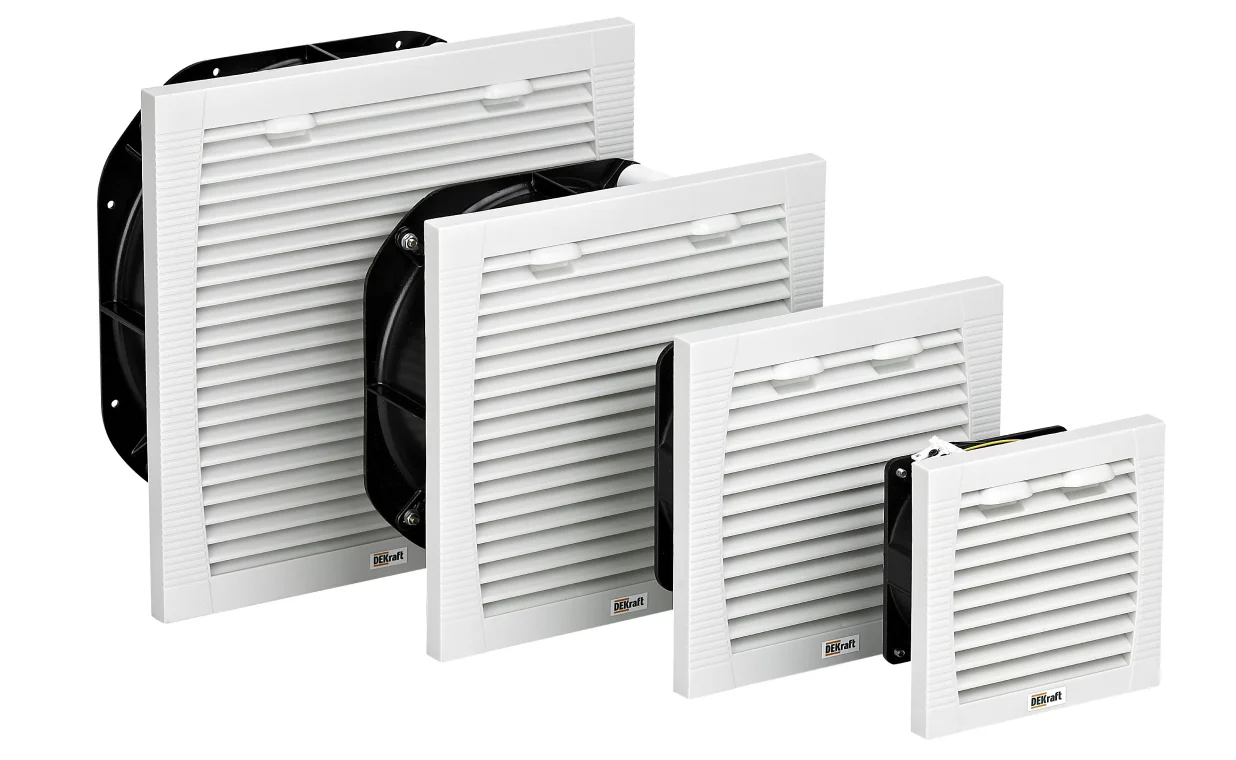

Вентиляторы и решетки серии СВ-301
Вентилятор создает небольшое избыточное давление, удаляя горячий воздух и обеспечивая циркуляцию воздуха. Стандартное решение состоит из вентилятора, защитного кожуха и сменного фильтра для пыли
Сфера применения
Промышленные предприятия
Производственные объекты
Преимущества
Степень защиты IP55 предотвращает попадание влаги и пыли внутрь шкафа
Сменный фильтр тонкой очистки в комплекте поставки
Решетки выполнены из самозатухающего пластика ASA PC, корпус вентиляторов - из алюминия
Быстрозажимные клеммы облегчают подключение вентилятора и снижают затраты времени
Технические характеристики
| Параметр / Типоразмер аппарата | Фильтрующий вентилятор IР55 120 м3/ч | Фильтрующий вентилятор IP55 290 м3/ч | Фильтрующий вентилятор IP55 370 м3/ч | Фильтрующий вентилятор IP55 580 м3/ч | Фильтрующий вентилятор IP55 980 м3/ч |
| Номинальное напряжение, В АС | 220 | ||||
| Номинальная частота тока, Гц | 50 | ||||
| Номинальный ток, А | 0,13 | 0,24 | 0,35 | 0,28 | 0,55 |
| Потребляемая мощность, Вт | 18 | 37 | 68 | 61 | 125 |
| Мощность свободного воздушного потока, м3/ч | 120 | 290 | 370 | 580 | 980 |
| Мощность воздушного потока с фильтром, м3/ч | 81 | 184 | 277 | 435 | 735 |
| Максимальное статическое давление, Па | 66 | 167 | 245 | 167 | 216 |
| Уровень шума, дБ | 44 | 44 | 55 | 65 | 68 |
| Материал корпуса вентилятора | Алюминий | ||||
| Материал фильтрующей решетки | Инжектированный термопластик (АSА РС), самозатухающий согласно UL-94-\/-0 | ||||
| Степень защиты по ГОСТ 14254 (МЭК 60529) | IP55 | ||||
| Температура эксплуатации/ хранения | От -25 до +50 °С / от -40 до +70 °С | ||||
| Класс фильтра по ГОСТ Р EN 779 | С4 | ||||
| Срок службы, ч | 50000 ±10% | ||||
Схемы и графики

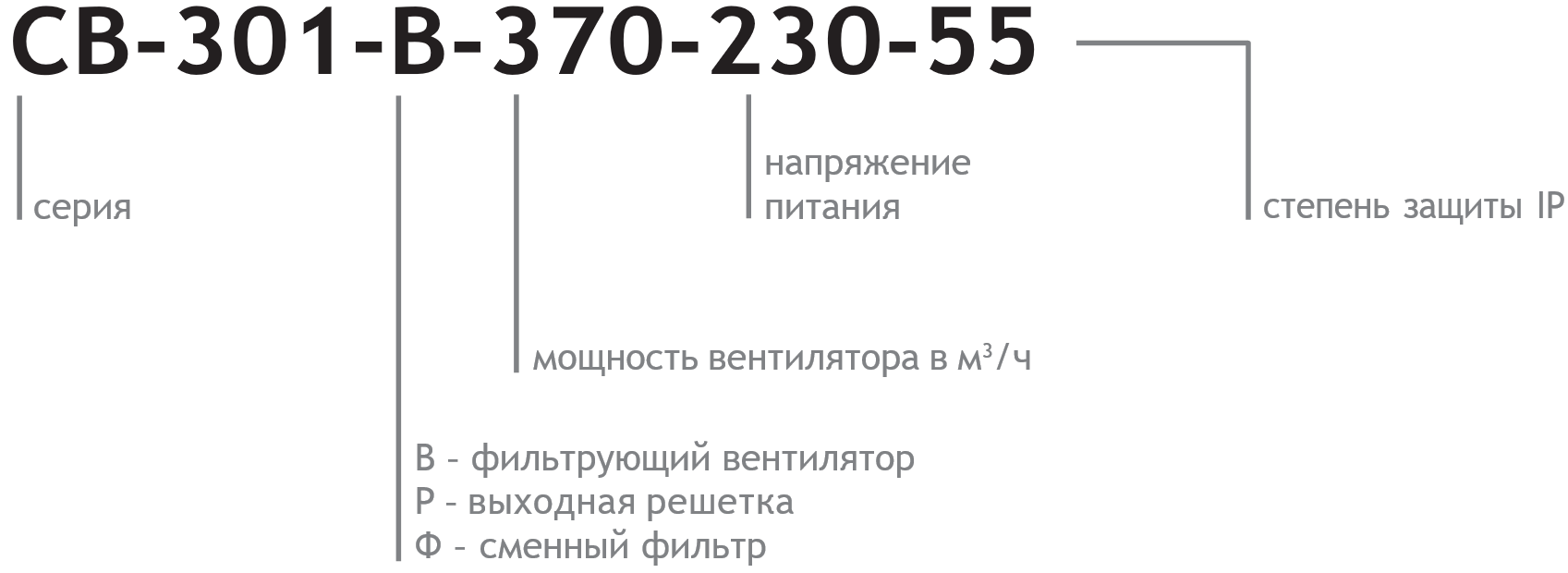

Структура условного обозначения
Полный ассортимент
Внешний вид | Модель | Артикул |
 | СВ-301-В-120-230-55 | |
 | СВ-301-В-290-230-55 | |
 | СВ-301-В-370-230-55 | |
 | СВ-301-В-580-230-55 | |
 | СВ-301-В-980-230-55 | |
 | СВ-301-Р-120 | |
 | СВ-301-Р-172 | |
 | СВ-301-Р-225 | |
 | СВ-301-Р-280 | |
 | СВ-301-Ф-120 | |
СВ-301-Ф-172 | ||
СВ-301-Ф-225 | ||
СВ-301-Ф-280 |
