УЗО и Дифавтомат: что лучше и в чем разница

В этой статье:

• Что такое УЗО
• Что такое Дифавтомат
• Чем отличаются УЗО и Дифавтомат
• Что лучше ставить — дифавтомат или УЗО
• Заключение

Выбирая устройства для защиты электропроводки в доме, квартире или на производстве, владельцы часто задаются вопросом: что эффективнее — поставить УЗО или дифавтомат? Оба устройства страхуют от аварий, уменьшают риск пожара из-за скрытых повреждений проводки, защищают человека от утечки тока.

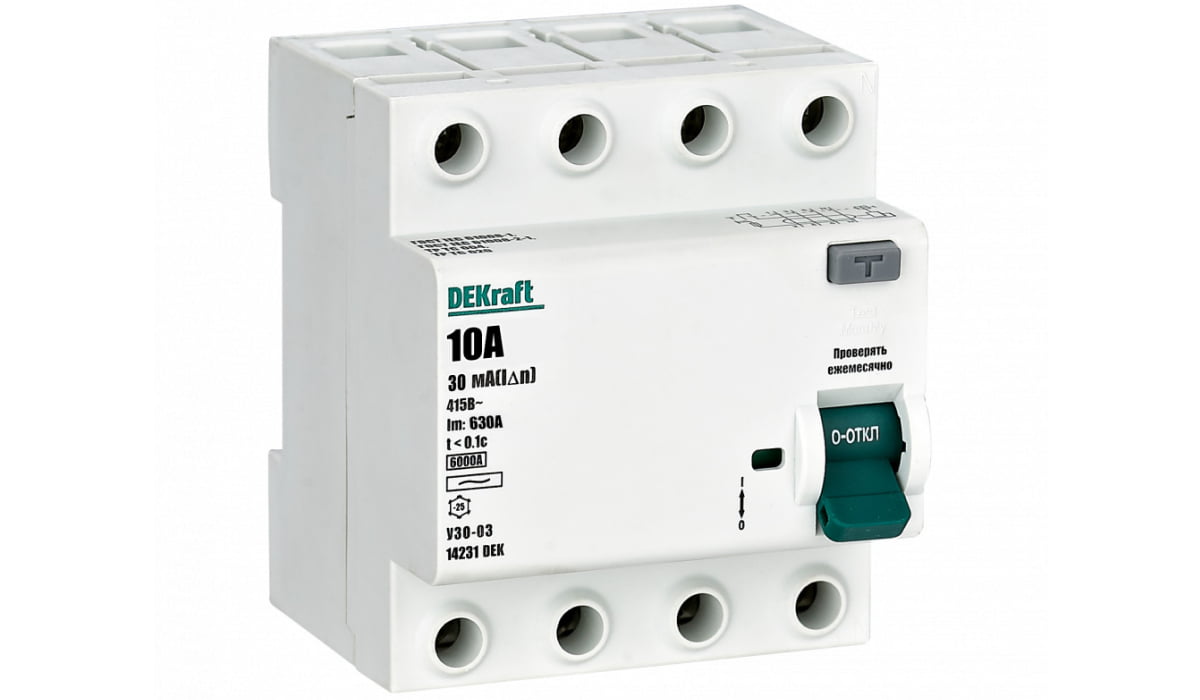

Что такое УЗО

Устройство защитного отключения или УЗО контролирует соответствие тока, который поступает по фазе, с возвращающимся через нулевой провод. Если появляется утечка — например, через поврежденный кабель либо корпус — часть тока уйдет на землю либо по телу человека. УЗО сравнивает входящий и исходящий ток, фиксирует малейшую разницу и сразу размыкает контакты, прерывая питание. Это исключает поражение током и снижает вероятность пожара, который может начаться из-за длительных малых токов утечки, когда проводка незаметно греется внутри стен.

В квартирах их обычно ставят на группы розеток, линии освещения, отдельные цепи для стиральных машин либо бойлеров. На дачах УЗО помогает выявить повреждения старых проводов, в офисах — защитить сеть при подключении большого количества компьютеров.

УЗО не реагирует на короткие замыкания и не отключит цепь при перегрузке. Для этих задач предназначен автоматический выключатель, который срабатывает по тепловому или электромагнитному принципу. УЗО решает только вопрос утечки, в схемах разводки его обычно комбинируют с автоматами.

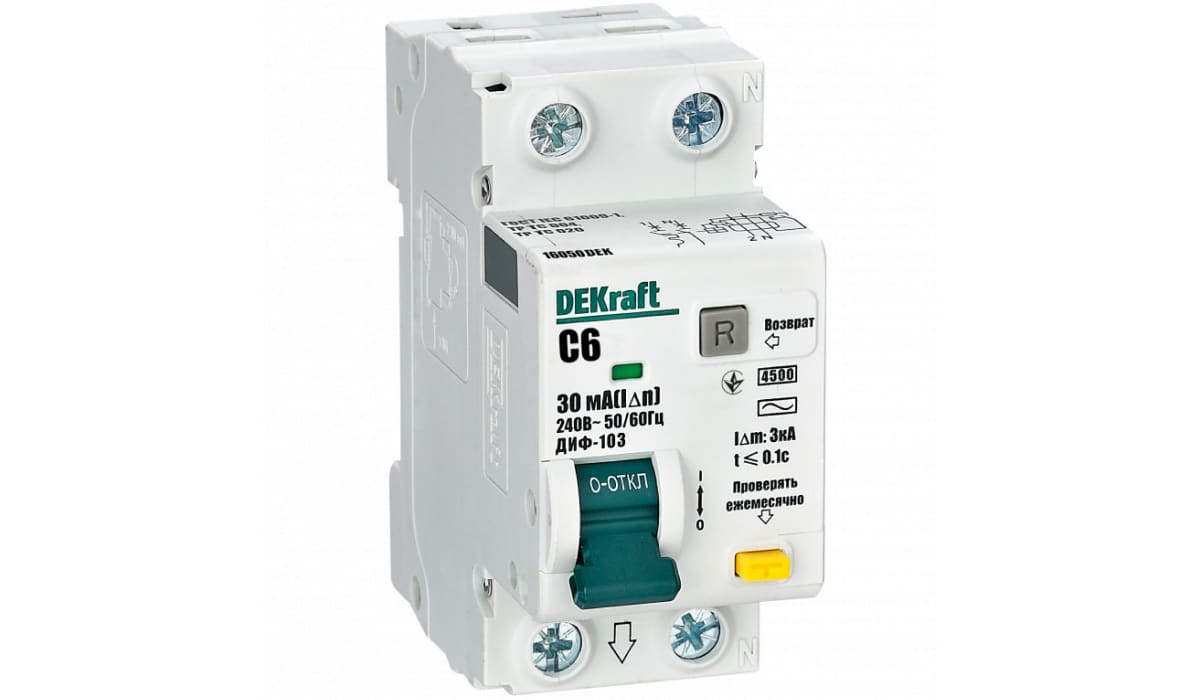

Что такое Дифавтомат

Дифавтомат — это комплексное устройство, которое в одном корпусе объединяет возможности УЗО и автоматического выключателя. Он одновременно отслеживает утечки тока и контролирует силу тока в цепи, предотвращая короткие замыкания и перегрузку в сети по току.

Дифавтоматы особенно востребованы для защиты цепей с повышенной мощностью. Их монтируют на линии, питающие варочные панели, бойлеры, электрокотлы, насосы в системах отопления. Маркировка УЗО и дифавтоматов сразу показывает их отличие: на дифавтомате указывают номинал отключающего тока короткого замыкания (например, 4500 А), чего нет у классического УЗО.

Такой прибор экономит место в электрощите, упрощает разводку, снижает число клеммных соединений. Меньше соединений — ниже шанс плохого контакта и нагрева. В небольших распределительных щитах это имеет решающее преимущество.

Чем отличаются УЗО и Дифавтомат

Внешне устройства могут быть похожи — одинаковая модульная ширина, схожее расположение клемм. Однако у дифавтомата на лицевой панели часто присутствует маркировка с указанием номинала отключающей способности по короткому замыканию (например C16), а также характерная схема включения контактов, которая включает тепловой и электромагнитный расцепитель. УЗО таких обозначений не имеет, на нем указывают только ток утечки и рабочее напряжение.

Главное отличие диф от УЗО — в функционале.

УЗО отслеживает только ток утечки, не реагируя на перегрузку либо замыкание, а дифавтомат выполняет обе функции. Если используется связка УЗО + автомат, можно гибко настраивать параметры. Например, выбрать чувствительное УЗО для влажных помещений (10 мА) и автомат с нужной характеристикой отключения (B, C или D) по конкретной нагрузке. В дифавтомате всё заложено заводом в одном модуле — быстрее монтировать, меньше места в щите, зато гибкость выбора немного теряется.

Что лучше ставить — дифавтомат или УЗО

В большинстве квартирных электрощитов пространство для установки оборудования ограничено. В такой ситуации удобным решением может стать дифавтомат. Он объединяет функции автоматического выключателя и УЗО: защищает линию от перегрузки и короткого замыкания, а также отключает питание при возникновении тока утечки.

Использование комбинированного аппарата позволяет сократить количество модулей в щите, соединительных проводов и шин. Благодаря этому упрощается монтаж и уменьшается число контактных соединений. Для типовых квартир с относительно простой схемой электропроводки такой вариант часто оказывается наиболее практичным.

Такое устройство также устанавливают на отдельные линии, питающие мощные бытовые приборы: стиральные и посудомоечные машины, бойлеры, электрические духовые шкафы. В одном корпусе оно обеспечивает защиту как от утечки тока, так и от перегрузки или короткого замыкания. При этом не требуется отдельно подбирать автоматический выключатель и УЗО, согласовывая их характеристики.

Однако у многих недорогих моделей нет отдельной индикации причины срабатывания. По положению рычага не всегда можно определить, что именно произошло: перегрузка, короткое замыкание или утечка тока. Причину приходится искать самостоятельно, последовательно проверяя линию и подключенное оборудование.

В этом отношении связка «автоматический выключатель + УЗО» удобнее. Сразу видно, какой именно аппарат сработал: автомат укажет на перегрузку или короткое замыкание, а УЗО — на возникновение тока утечки. Недостаток такой схемы — она занимает больше места в щите, поскольку вместо одного устройства приходится устанавливать два.

Раздельная схема может быть выгоднее и при поломке оборудования. Если из строя вышел только автоматический выключатель или только УЗО, потребуется заменить один аппарат. При неисправности дифавтомата обычно приходится полностью менять более дорогое комбинированное устройство.

При этом на рынке представлены модели с раздельной индикацией причин срабатывания. Например, в устройствах Systeme9 предусмотрена двойная индикация, которая позволяет понять, произошло ли отключение из-за утечки тока или из-за перегрузки либо короткого замыкания. Такие аппараты сочетают компактность и удобство диагностики, однако подобных решений на рынке пока относительно немного, и обычно они стоят дороже базовых вариантов.

В коттеджах, многоуровневых частных домах, небольших гостиницах, офисах и на промышленных объектах часто используется большое количество отдельных линий: для подсветки дорожек, систем полива, кондиционеров, фасадного освещения, электрических ворот, розеток в гараже и мастерской. В таких случаях раздельная установка автоматических выключателей и УЗО позволяет гибче настроить защиту каждой группы.

Например, для отдельных линий с повышенными требованиями к защите от утечки можно предусмотреть УЗО с номинальным отключающим дифференциальным током 10 мА. Для других групп обычно применяют устройства на 30 мА. Характеристики автоматического выключателя при этом подбирают с учетом сечения кабеля, расчетной нагрузки и пусковых токов подключенного оборудования.

Такой подход позволяет точнее настроить защиту под особенности каждой линии. Это особенно важно, если одна часть объекта питает оборудование с электродвигателями и высокими пусковыми токами, а другая — только освещение или маломощные потребители. При разделении линий проще локализовать неисправность: аварийная группа отключится отдельно, а остальные участки электросети продолжат работать.

Таким образом, выбор зависит от особенностей объекта. Дифавтомат экономит место и упрощает монтаж. Связка автоматического выключателя и УЗО занимает больше модулей, но облегчает поиск причины отключения и может быть выгоднее при замене неисправного оборудования. Модели с двойной индикацией частично устраняют этот недостаток, сочетая компактность и удобство диагностики.

Заключение

В вопросе выбора того или иного типа электрооборудования, универсального подхода часто нет. Для типовых квартир с несколькими цепями достаточно одного или двух дифавтоматов — это сократит число модулей в щите, сделает монтаж быстрее, избавит от ошибок при разводке. Для многофункциональных распределительных щитов на крупных объектах выгоднее окажется классическая схема с отдельными автоматами и УЗО.

Это позволяет максимально точно подбирать параметры для каждой линии, защитить оборудование, снизить риск массового отключения всего дома из-за единичной неисправности.

Такой осознанный выбор продлевает срок службы всей электросети, минимизирует количество аварийных отключений и, главное, значительно повышает безопасность эксплуатации бытовой и промышленной техники.
