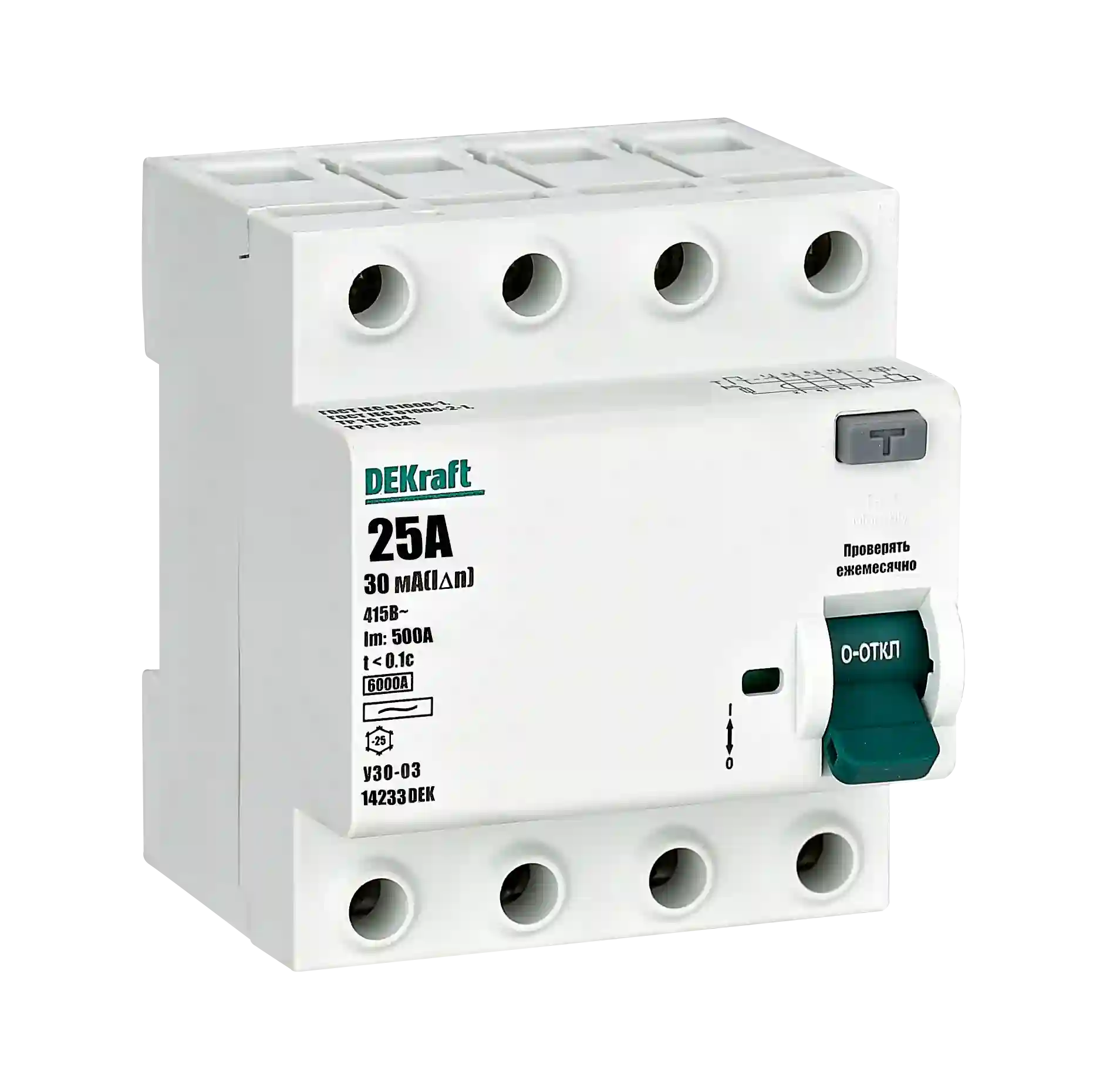

Выключатели дифференциального тока УЗО-03 NEW 6кА
Устройства не обеспечивают защиту от перегрузки и токов короткого замыкания, они используются исключительно в сочетании с автоматическим выключателем, либо предохранителем.
При сборке выключатель дифференциального тока (ВДТ) и автоматический выключатель (для защиты ВДТ) устанавливаются последовательно, при этом номинальный ток ВДТ серии УЗО-03 NEW 6кА должен быть равен номинальному току автоматического выключателя (обновление технической информации, 2023 год).
Выключатели дифференциального тока (ВДТ) серии УЗО-03 являются электромеханическими. Аксессуаров для устройств в данный момент нет.
Сфера применения
Общественные и административные здания
Промышленные предприятия
Промышленные объекты
ВДТ применяются для защиты человека от поражения электрическим током при контакте с токопроводящими частями. Они также служат для защиты электроустановок от риска возникновения пожаров вследствие утечек тока.
Аппараты широко используются в энергосистемах в жилых, административных, коммерческих, производственных и других зданий. В новом поколении ВДТ представлены модификации с типом дифференциального расцепителя A, что позволяет использовать серию для большего количества применений.
Преимущества
дает возможность нанести информацию о защищаемой цепи, либо наклейку.
устойчивее к токам короткого замыкания, чем его аналоги с номинальным условным током короткого замыкания Inc 4500 А.
ускоряет монтаж и упрощает дальнейшее использование аппаратов. Вы с легкостью найдете нужный аппарат среди нескольких схожих по основным характеристикам.
Электромеханические ВДТ не зависят от наличия напряжения в сети и не имеют собственного потребления электроэнергии. Они защищают цепь даже при обрыве нулевого или фазного проводника. Такой аппарат является самым надежным средством защиты жизни человека, а также имущества от пожаров.
В серии УЗО-03 представлены модификации ВДТ с типом дифференциального расцепителя A и AC, что позволяет использовать серию для большего количества применений.
Проверить, работает ли устройство, просто — нажмите кнопку «ТЕСТ» на корпусе. Это необходимо делать ежемесячно!
Электромеханическая конструкция аппарата позволяет монтировать и эксплуатировать его даже в условиях низкой температуры, что обозначено специальным знаком на передней панели.
всегда показывает, замкнуты контакты или разомкнуты вне зависимости от положения рукоятки управления.
Технические характеристики
Параметр | Значение |
Соответствие регламентам и стандартам | ТР ТС 004 / 2011, ТР ТС 020 / 2011, ТР ЕАЭС 037 / 2016 ГОСТ IEC 61008-1 |
Количество полюсов | 2P, 4P |
Номинальное напряжение по изоляции Ui | 500 В |
Номинальное рабочее напряжение Ue | 230 / 400 В |
Номинальный ток нагрузки In, А | 10, 16, 20, 25, 32, 40, 63, 80, 100 |
Номинальный отключающий дифференциальный ток (уставка) IΔn, мA | 10, 30, 100, 300 |
Номинальный неотключающий дифференциальный ток IΔnо, мA | 0.5 IΔn (5, 15, 50, 150) |
Номинальный условный ток короткого замыкания (КЗ) Inc, А | 6000 |
Тип дифференциального расцепителя | AC, A |
Электрическая износостойкость, циклов В-О, не менее | 3 000 |
Механическая износостойкость, циклов В-О, не менее | 8 500 (≤100А) 7 000 (125А) |
Тип устройства | электромеханический |
Максимальное сечение подключаемого провода | 10-63А: 25 мм² 80-100А: 35 мм² |
Диапазон рабочих температур | -25 ÷ +60 ºС |
Усилие затяжки клеммных зажимов | 2,5 (6-32А) 3,0 (40-125А) |
Ремонтопригодность | Неремонтопригодный |
Гарантийный срок эксплуатации | 5 лет |
Страна изготовления | Китай |
Схемы и графики

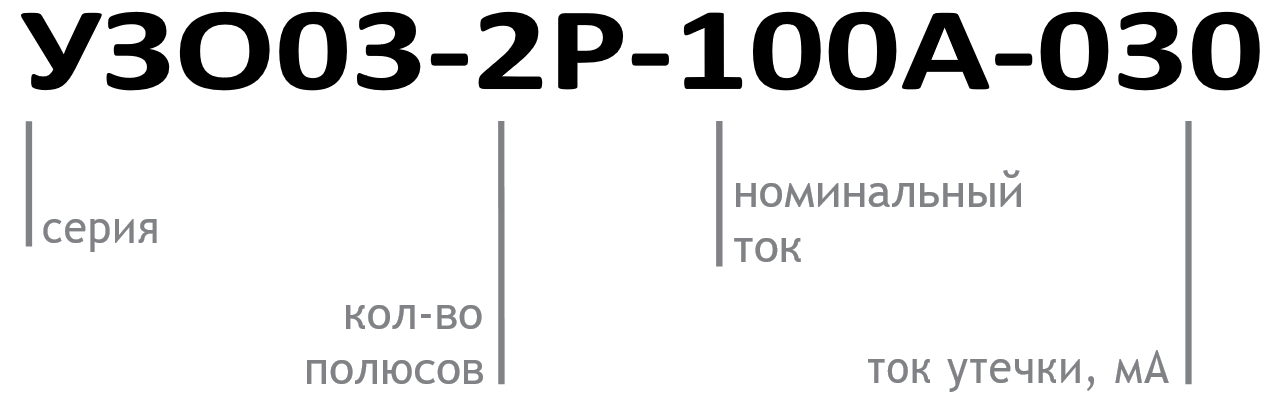

Структура условного обозначения
Полный ассортимент
|
Внешний вид |
Модель |
Артикул |
Модель |
Артикул |
|

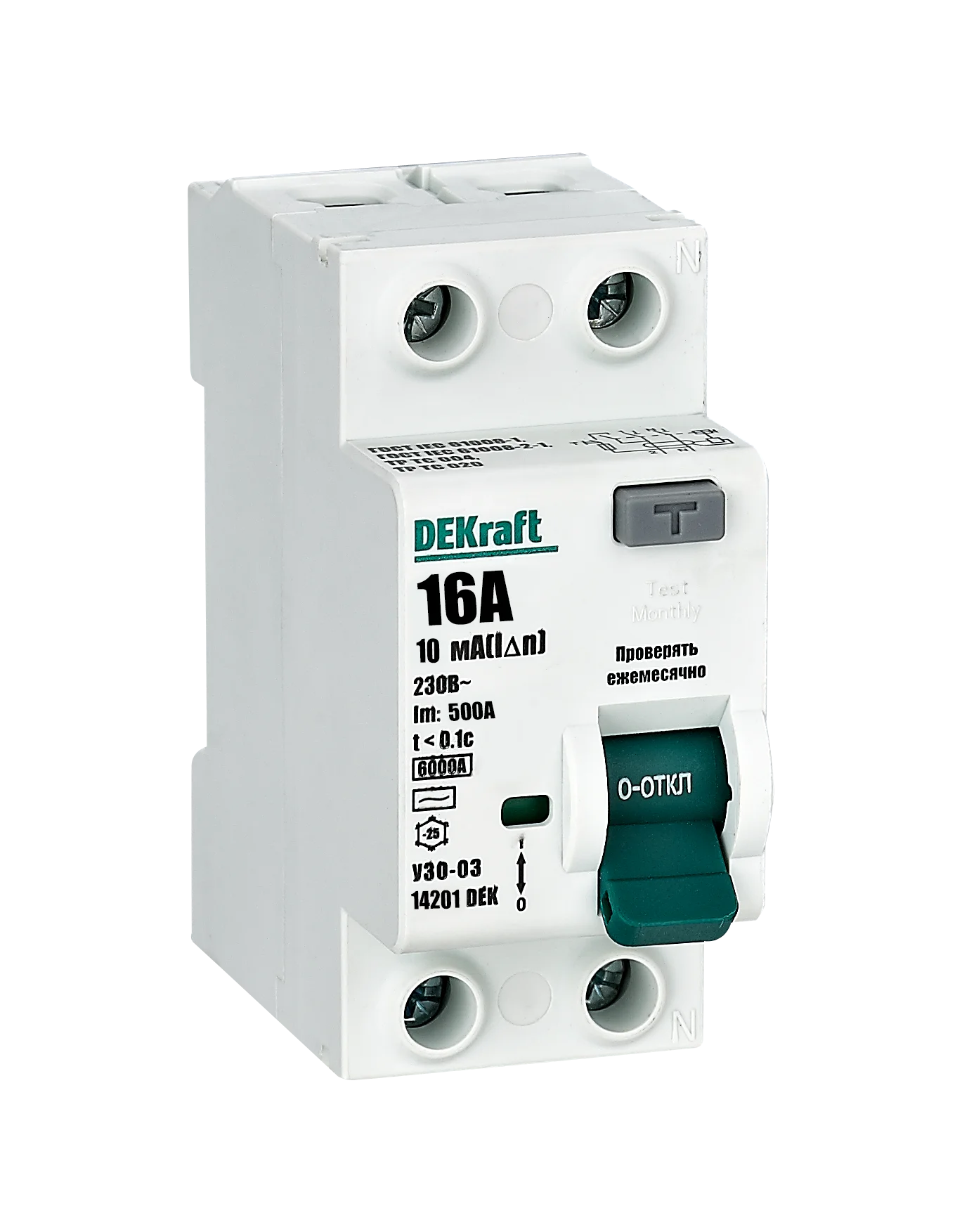

УЗО-03 2P
|
УЗО03-6кА-2P-010А-010-AC |
14200DEK |
УЗО03-6кА-2P-010А-030-AC |
14204DEK |
| УЗО03-6кА-2P-016А-010-AC |
14201DEK |
УЗО03-6кА-2P-016А-030-AC |
14205DEK |
|
| УЗО03-6кА-2P-020А-010-AC |
14202DEK |
УЗО03-6кА-2P-020А-030-AC |
14206DEK |
|
| УЗО03-6кА-2P-025А-010-AC |
14203DEK |
УЗО03-6кА-2P-025А-030-AC |
14207DEK |
|
|
- |
- |
УЗО03-6кА-2P-032А-030-AC |
14208DEK |
|
|
- |
- |
УЗО03-6кА-2P-040А-030-AC |
14209DEK |
|
|
- |
- |
УЗО03-6кА-2P-063А-030-AC |
14210DEK |
|
|
- |
- |
УЗО03-6кА-2P-080А-030-AC |
14211DEK |
|
|
- |
- |
УЗО03-6кА-2P-100А-030-AC |
14212DEK |
|
|
УЗО03-6кА-2P-010А-100-AC |
14213DEK |
УЗО03-6кА-2P-010А-300-AC |
14222DEK |
|
|
УЗО03-6кА-2P-016А-100-AC |
14214DEK |
УЗО03-6кА-2P-016А-300-AC |
14223DEK |
|
|
УЗО03-6кА-2P-020А-100-AC |
14215DEK |
УЗО03-6кА-2P-020А-300-AC |
14224DEK |
|
|
УЗО03-6кА-2P-025А-100-AC |
14216DEK |
УЗО03-6кА-2P-025А-300-AC |
14225DEK |
|
|
УЗО03-6кА-2P-032А-100-AC |
14217DEK |
УЗО03-6кА-2P-032А-300-AC |
14226DEK |
|
|
УЗО03-6кА-2P-040А-100-AC |
14218DEK |
УЗО03-6кА-2P-040А-300-AC |
14227DEK |
|
|
УЗО03-6кА-2P-063А-100-AC |
14219DEK |
УЗО03-6кА-2P-063А-300-AC |
14228DEK |
|
|
УЗО03-6кА-2P-080А-100-AC |
14220DEK |
УЗО03-6кА-2P-080А-300-AC |
14229DEK |
|
|
УЗО03-6кА-2P-100А-100-AC |
14221DEK |
УЗО03-6кА-2P-100А-300-AC |
14230DEK |
|
|
УЗО03-6кА-2P-010А-010-A |
14255DEK |
УЗО03-6кА-2P-010А-030-A |
14259DEK |
|
|
УЗО03-6кА-2P-016А-010-A |
14256DEK |
УЗО03-6кА-2P-016А-030-A |
14260DEK |
|
|
УЗО03-6кА-2P-020А-010-A |
14257DEK |
УЗО03-6кА-2P-020А-030-A |
14261DEK |
|
|
УЗО03-6кА-2P-025А-010-A |
14258DEK |
УЗО03-6кА-2P-025А-030-A |
14262DEK |
|
|
- |
- |
УЗО03-6кА-2P-032А-030-A |
14263DEK |
|
|
- |
- |
УЗО03-6кА-2P-040А-030-A |
14264DEK |
|
|
- |
- |
УЗО03-6кА-2P-063А-030-A |
14265DEK |
|
|
- |
- |
УЗО03-6кА-2P-080А-030-A |
14266DEK |
|
|
- |
- |
УЗО03-6кА-2P-100А-030-A |
14267DEK |
|
|
УЗО03-6кА-2P-010А-100-A |
14268DEK |
УЗО03-6кА-2P-010А-300-A |
14277DEK |
|
|
УЗО03-6кА-2P-016А-100-A |
14269DEK |
УЗО03-6кА-2P-016А-300-A |
14278DEK |
|
|
УЗО03-6кА-2P-020А-100-A |
14270DEK |
УЗО03-6кА-2P-020А-300-A |
14279DEK |
|
|
УЗО03-6кА-2P-025А-100-A |
14271DEK |
УЗО03-6кА-2P-025А-300-A |
14280DEK |
|
|
УЗО03-6кА-2P-032А-100-A |
14272DEK |
УЗО03-6кА-2P-032А-300-A |
14281DEK |
|
|
УЗО03-6кА-2P-040А-100-A |
14273DEK |
УЗО03-6кА-2P-040А-300-A |
14282DEK |
|
|
УЗО03-6кА-2P-063А-100-A |
14274DEK |
УЗО03-6кА-2P-063А-300-A |
14283DEK |
|
|
УЗО03-6кА-2P-080А-100-A |
14275DEK |
УЗО03-6кА-2P-080А-300-A |
14284DEK |
|
|
УЗО03-6кА-2P-100А-100-A |
14276DEK |
УЗО03-6кА-2P-100А-300-A |
14285DEK |
|
|

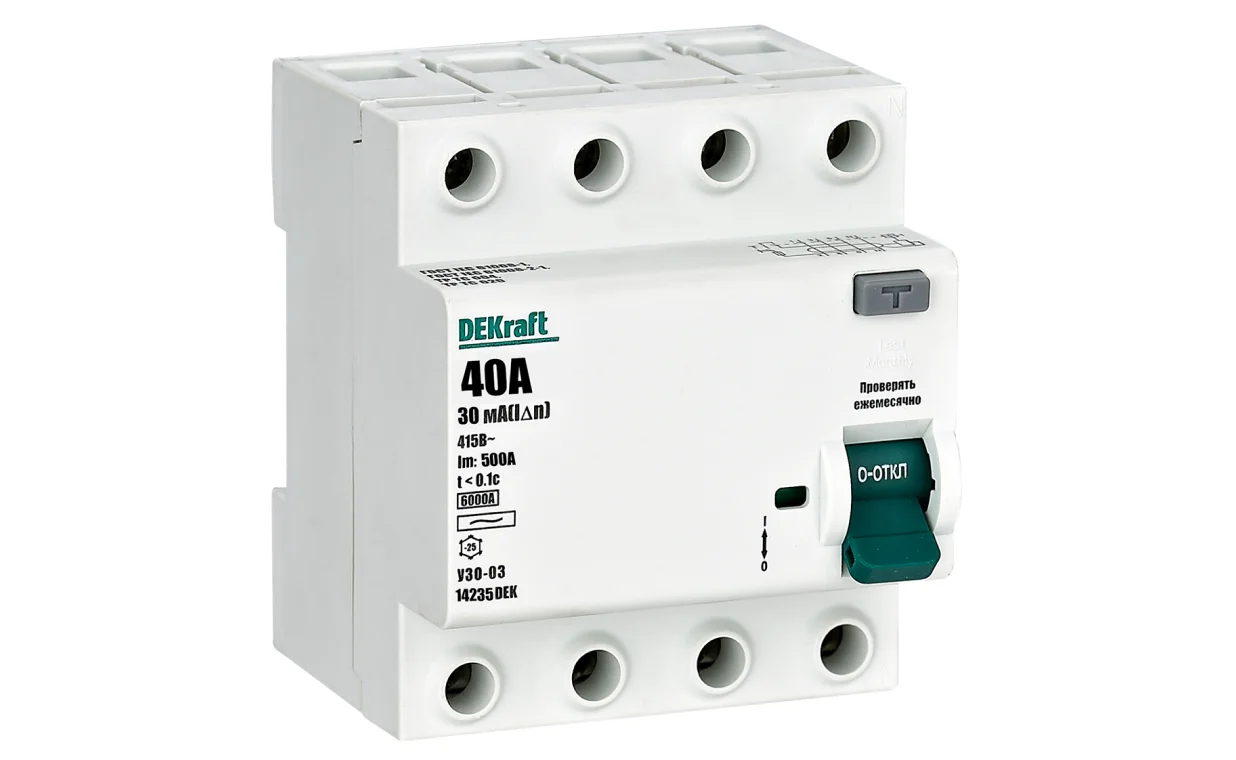

УЗО-03 4P
|
- |
- |
УЗО03-6кА-4P-010А-030-AC |
14231DEK |
|
- |
- |
УЗО03-6кА-4P-016А-030-AC |
14232DEK |
|
|
- |
- |
УЗО03-6кА-4P-025А-030-AC |
14233DEK |
|
|
- |
- |
УЗО03-6кА-4P-032А-030-AC |
14234DEK |
|
|
- |
- |
УЗО03-6кА-4P-040А-030-AC |
14235DEK |
|
|
- |
- |
УЗО03-6кА-4P-063А-030-AC |
14236DEK |
|
|
- |
- |
УЗО03-6кА-4P-080А-030-AC |
14237DEK |
|
|
- |
- |
УЗО03-6кА-4P-100А-030-AC |
14238DEK |
|
|
УЗО03-6кА-4P-010А-100-AC |
14239DEK |
УЗО03-6кА-4P-010А-300-AC |
14247DEK |
|
|
УЗО03-6кА-4P-016А-100-AC |
14240DEK |
УЗО03-6кА-4P-016А-300-AC |
14248DEK |
|
|
УЗО03-6кА-4P-025А-100-AC |
14241DEK |
УЗО03-6кА-4P-025А-300-AC |
14249DEK |
|
|
УЗО03-6кА-4P-032А-100-AC |
14242DEK |
УЗО03-6кА-4P-032А-300-AC |
14250DEK |
|
|
УЗО03-6кА-4P-040А-100-AC |
14243DEK |
УЗО03-6кА-4P-040А-300-AC |
14251DEK |
|
|
УЗО03-6кА-4P-063А-100-AC |
14244DEK |
УЗО03-6кА-4P-063А-300-AC |
14252DEK |
|
|
УЗО03-6кА-4P-080А-100-AC |
14245DEK |
УЗО03-6кА-4P-080А-300-AC |
14253DEK |
|
|
УЗО03-6кА-4P-100А-100-AC |
14246DEK |
УЗО03-6кА-4P-100А-300-AC |
14254DEK |
|
|
- |
- |
УЗО03-6кА-4P-010А-030-A |
14286DEK |
|
|
- |
- |
УЗО03-6кА-4P-016А-030-A |
14287DEK |
|
|
- |
- |
УЗО03-6кА-4P-025А-030-A |
14288DEK |
|
|
- |
- |
УЗО03-6кА-4P-032А-030-A |
14289DEK |
|
|
- |
- |
УЗО03-6кА-4P-040А-030-A |
14290DEK |
|
|
- |
- |
УЗО03-6кА-4P-063А-030-A |
14291DEK |
|
|
- |
- |
УЗО03-6кА-4P-080А-030-A |
14292DEK |
|
|
- |
- |
УЗО03-6кА-4P-100А-030-A |
14293DEK |
|
|
УЗО03-6кА-4P-010А-100-A |
14294DEK |
УЗО03-6кА-4P-016А-300-A |
14303DEK |
|
|
УЗО03-6кА-4P-016А-100-A |
14295DEK |
УЗО03-6кА-4P-025А-300-A |
14304DEK |
|
|
УЗО03-6кА-4P-025А-100-A |
14296DEK |
УЗО03-6кА-4P-032А-300-A |
14305DEK |
|
|
УЗО03-6кА-4P-032А-100-A |
14297DEK |
УЗО03-6кА-4P-040А-300-A |
14306DEK |
|
|
УЗО03-6кА-4P-040А-100-A |
14298DEK |
УЗО03-6кА-4P-063А-300-A |
14307DEK |
|
|
УЗО03-6кА-4P-063А-100-A |
14299DEK |
УЗО03-6кА-4P-080А-300-A |
14308DEK |
|
|
УЗО03-6кА-4P-080А-100-A |
14300DEK |
УЗО03-6кА-4P-100А-300-A |
14309DEK |
|
|
УЗО03-6кА-4P-100А-100-A |
14301DEK |
- | - | |
|
УЗО03-6кА-4P-010А-300-A |
14302DEK |
- | - |
