Организация световой сигнализации в промышленных системах

В этой статье:

• Ключевые компоненты системы световой сигнализации
• Практические требования к выбору компонентов
• Принципы классификации и виды сигналов
• Этапы проектирования и монтажа систем
• Интеграция с другими системами
• Заключение

Световая сигнализация — важный элемент безопасности и контроля технологических процессов в промышленных системах. Световые сигналы обеспечивают мгновенное оповещение персонала о сбоях, авариях или изменениях в работе оборудования.

Рассмотрим основные принципы построения таких систем, требования к их надежности, качеству компонентов и особенности выбора светосигнальной арматуры для промышленных объектов.

Ключевые компоненты системы световой сигнализации

Система световой сигнализации промышленного объекта состоит из нескольких элементов, обеспечивающих визуальное оповещение о состоянии оборудования и процессов. Основные узлы — светосигнальная арматура, указательные лампы, табло, центральные модули управления и коммутационные элементы.

Светосигнальная арматура

Светосигнальная арматура передает оператору информацию о включении, аварии или перегрузке оборудования. Она устанавливается на панели и шкафы управления.

Современные LED-модули обеспечивают стабильную яркость, низкое энергопотребление и срок службы более 50 000 часов. Исполнение с классом защиты IP54–IP65 гарантирует устойчивость к пыли, влаге и вибрациям.

Указательные лампы и табло

Служат для локальной индикации.

Цветовая схема стандартна: красный — авария, желтый — предупреждение, зеленый — норма, синий — разрешение, белый — питание.

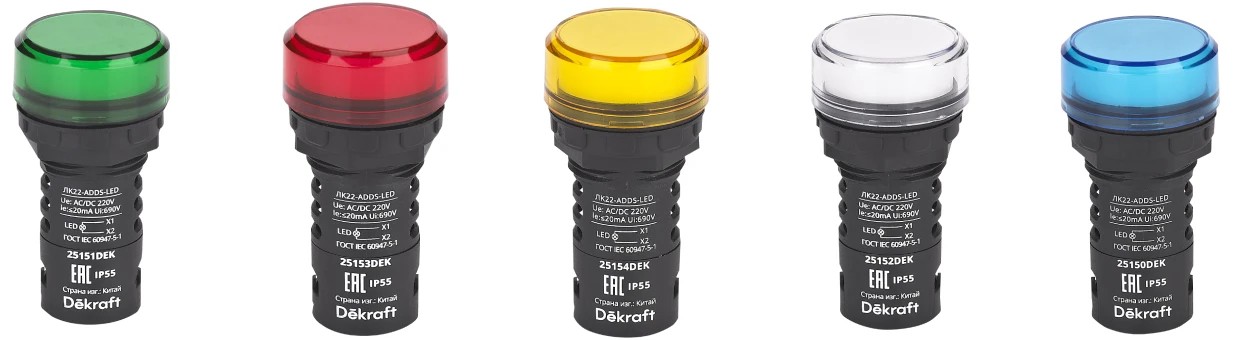

Типовые диаметры указательных ламп — 16, 22 и 30 мм, питание — 12–220 В. Некоторые модели имеют автоматический контроль цепи.

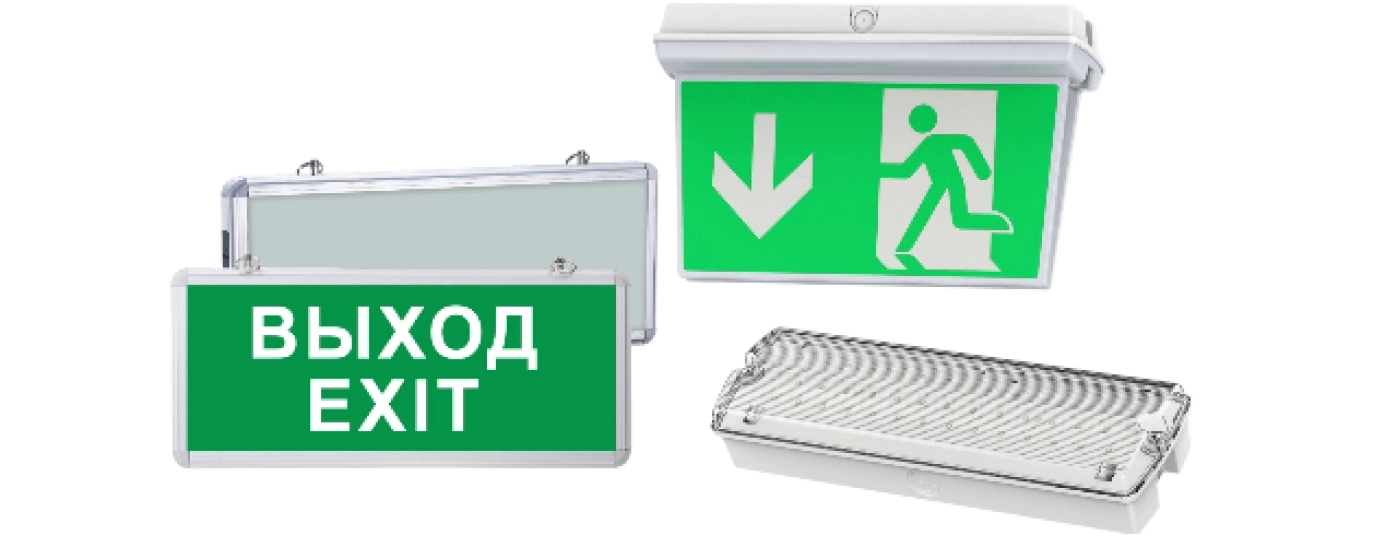

Сигнальные табло применяются для групповой индикации. LED-матрицы обеспечивают читаемость даже при ярком освещении. Связь с системами управления выполняется через интерфейсы RS-485 или Modbus.

Центральные модули управления

Центр системы составляет модуль управления световой сигнализацией. Он принимает сигналы от датчиков, контроллеров и исполнительных механизмов, формируя команды на включение или выключение световых индикаторов.

Такой модуль чаще всего располагается в распределительном шкафу и взаимодействует с автоматами защиты, коммутационными устройствами и контроллерами ПЛК. От производителя и схемных решений зависит удобство обслуживания, точность срабатывания и качество связи с периферией. Хорошо спроектированный проект аварийного освещения или сигнализации предусматривает резервирование питания и защиту от коротких замыканий.

Коммутационные элементы

Для подключения и защиты цепей используются автоматы, выключатели, клеммные блоки и кабельные трассы. Правильно подобранная электропроводка гарантирует стабильность передачи сигналов и предотвращает ложные срабатывания. Фирма-поставщик оборудования должна обеспечивать не только высокий рейтинг надежности компонентов, но и их совместимость по стандартам МЭК.

Практические требования к выбору компонентов

• Корпус и рассеиватель должны быть выполнены из негорючих материалов с устойчивостью к ультрафиолету;
• Рабочий диапазон температур должен соответствовать условиям эксплуатации, например от –25 °C до +55 °C;
• Для помещений с высокой влажностью необходимо герметичное исполнение IP65–IP67;
• Контакты из никелированной или посеребренной меди обеспечивают низкое переходное сопротивление и длительный срок службы.

Принципы классификации и виды сигналов

Световая сигнализация промышленного оборудования строится по единым стандартам ГОСТ Р 12.4.026-2015, IEC 60073, EN 60073. Основные принципы — цвет, характер свечения, приоритетность и условия восприятия оператором. Такая унификация исключает ошибки и повышает надежность систем.

Цветовая кодировка

Цвет определяет смысл сигнала:

• красный — авария, отключение, срабатывание автомата;
• желтый — предупреждение или переходный режим;
• зеленый — нормальная работа;
• синий — требование действия;
• белый — информационный статус, питание включено.

Соблюдение цветовой схемы обязательно для любого проекта охранного освещения и систем визуальной индикации.

Характер свечения

• Постоянное — стабильное состояние.
• Мигание — отклонение или неисправность (1–4 Гц).
• Импульсное — критические события.

Современные контроллеры имеют автоматическую регулировку яркости, что улучшает читаемость сигналов.

Приоритетность

• Аварийные — красные, прерывистые, требуют немедленного реагирования.
• Предупредительные — желтые, мигающие.
• Информационные — зеленые, синие, белые, постоянного свечения.

Приоритет задается центральным модулем управления, а производители предусматривают схемы резервирования для повышения надежности.

Электропроводка и стандарты

Корректность работы системы зависит от качества электропроводки, соединений и электрических контактов. Герметичные клеммы, муфты и материалы с высоким рейтингом стойкости обеспечивают стабильность. Все элементы должны соответствовать МЭК 60204-1 и ГОСТ IEC 60947-5-1, которые регламентируют цвета, яркость и напряжение питания.

Единая классификация упрощает обслуживание, гарантирует качество, высокий уровень надежности и безопасность эксплуатации — от небольших производственных узлов до крупных промышленных объектов управления.

Этапы проектирования и монтажа систем

Проектирование световой сигнализации начинается с технического задания: определяются цели, зоны контроля, типы событий и условия эксплуатации. Эти данные задают требования к арматуре, уровню защиты, температурному диапазону.

Далее подбирается оборудование — светосигнальная арматура, указательные лампы, табло, автоматы, выключатели, электропроводка. Важно учитывать номиналы питания, степень защиты (IP54–IP67), совместимость с контроллерами. Надежность и качество компонентов определяются рейтингом производителя и соответствием стандартам ГОСТ, IEC.

Проект аварийного освещения оформляется в виде схем с указанием кабельных трасс, коммутаций и защиты цепей. Монтаж выполняется с разделением силовых и сигнальных линий, герметизацией соединений и проверкой цепей. Хорошо выполненный монтаж гарантирует надежность и безопасность эксплуатации.

Интеграция с другими системами

Современные системы работают в комплексе с противоаварийной защитой, пожарной сигнализацией, АСУ ТП и аварийным освещением. Сигналы передаются через интерфейсы RS-485, Modbus или релейные модули. Это обеспечивает централизованный контроль и автоматическую реакцию на нештатные ситуации.

Интеграция повышает эффективность, исключает дублирование сигналов и обеспечивает стабильную работу всего комплекса.

Заключение

Надежная световая сигнализация промышленности — результат точного расчета, правильного выбора оборудования и качественного монтажа. Использование проверенных производителей, устойчивых автоматов и корректной электропроводки обеспечивает высокий уровень безопасности.
