Обеспечение микроклимата в электротехнических шкафах
В этой статье:
- Почему микроклимат шкафов управления имеет значение
- Компоненты системы микроклимата
- Как рассчитать необходимую мощность и параметры оборудования
- Схемы подключения и монтаж
- Частые ошибки и риски
- Заключение
Поддержание стабильной температуры и влажности внутри электротехнических шкафов необходимо для надежной работы оборудования. Перегрев, конденсат или чрезмерная сухость вызывают коррозию контактов, сбои в работе автоматических устройств и сокращают срок службы компонентов.
Почему микроклимат шкафов управления имеет значение
Нарушение температурного и влажностного режима внутри шкафа приводит к ускоренному износу электрооборудования. Повышенная влажность вызывает коррозию контактов, окисление клемм, образование конденсата на изоляции и печатных платах. Это приводит к коротким замыканиям и сбоям в работе автоматических устройств.
Чрезмерная температура вызывает перегрев реле, преобразователей и источников питания, снижает срок службы изоляции проводов и электронных компонентов.
Оптимальные условия для большинства электротехнических устройств: температура +5…+35°C, влажность не выше 60%.
Установка системы климат-контроля — термостатов, гигростатов, нагревателей и вентиляторов — позволяет поддерживать стабильный микроклимат и предотвращает повреждение оборудования из-за конденсата или перегрева.

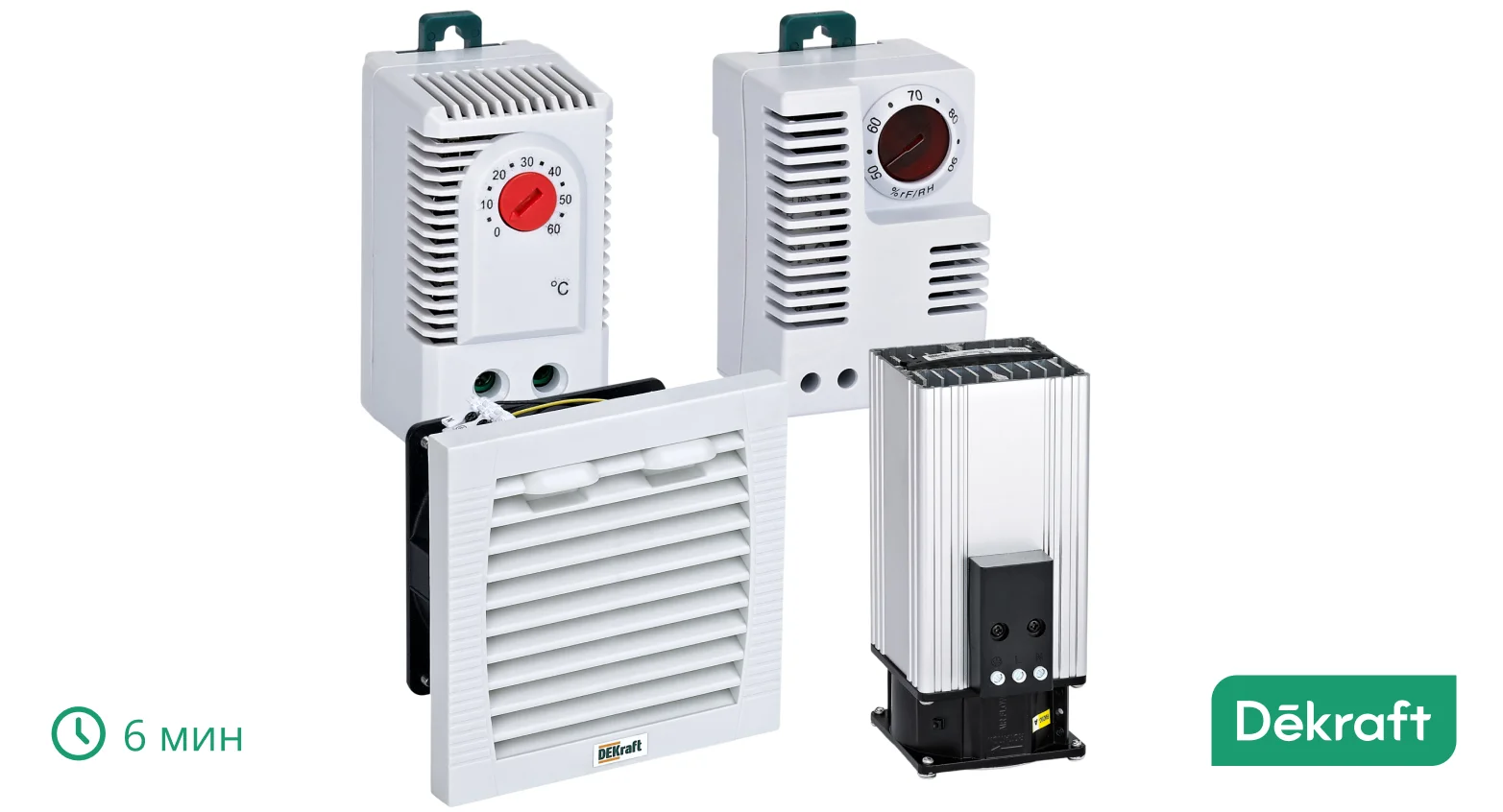

Компоненты системы микроклимата
Система поддержания микроклимата в электротехническом шкафу включает несколько типов устройств, работающих совместно для стабилизации температуры и влажности.

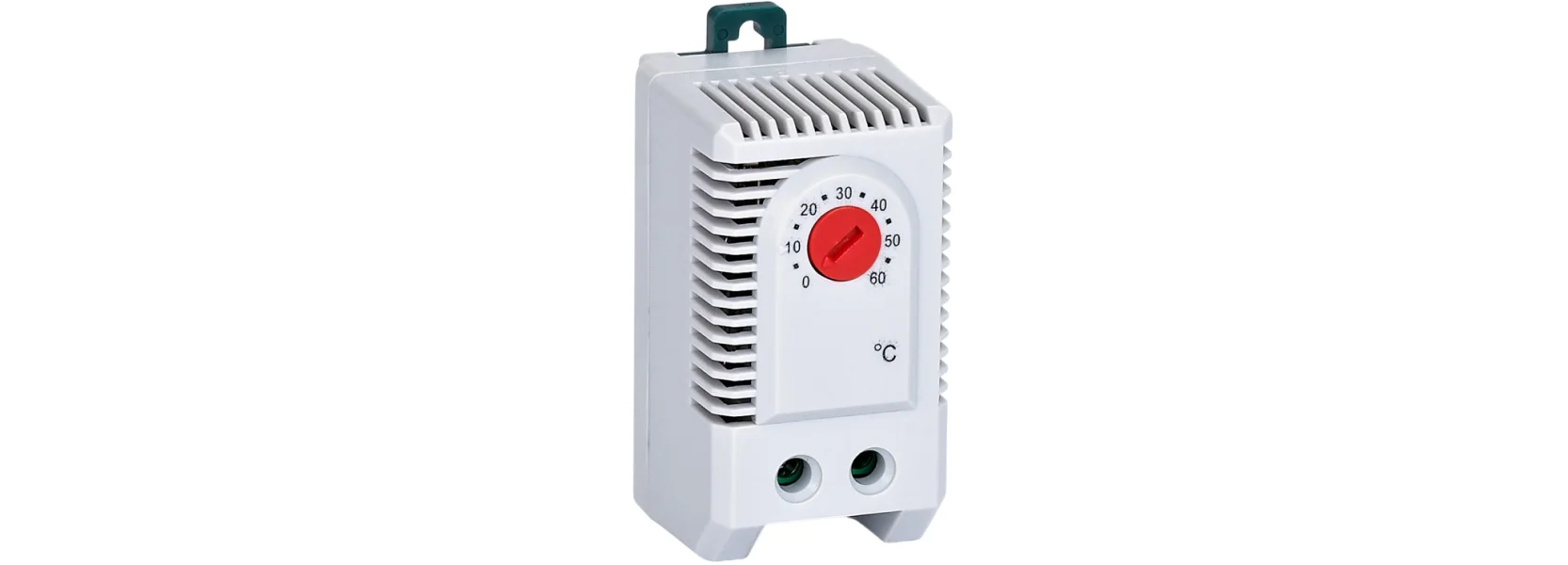

Термостат для электрошкафа контролирует температуру внутри. При превышении заданного порога он включает вентилятор или кондиционер, при понижении — нагреватель. Выпускаются модели с регулируемыми уставками и контактами для нагрева или охлаждения.
Гигростат реагирует на повышение влажности воздуха. При достижении установленного значения подает сигнал на включение нагревателя или вентиляции, предотвращая образование конденсата на элементах оборудования.

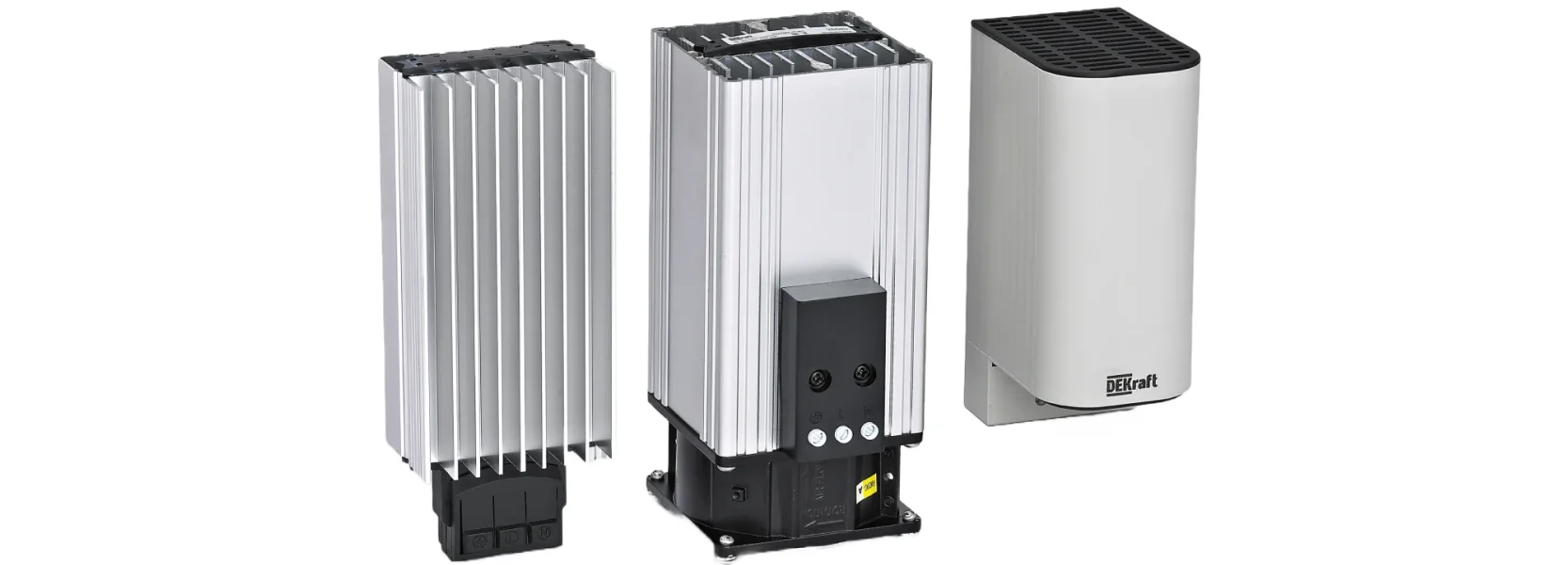

Нагреватель обеспечивает минимально допустимую температуру и сушку воздуха при низких температурах или высокой влажности. Используются компактные устройства на основе ПТК-элементов, трубчатых или алюминиевых нагревателей.

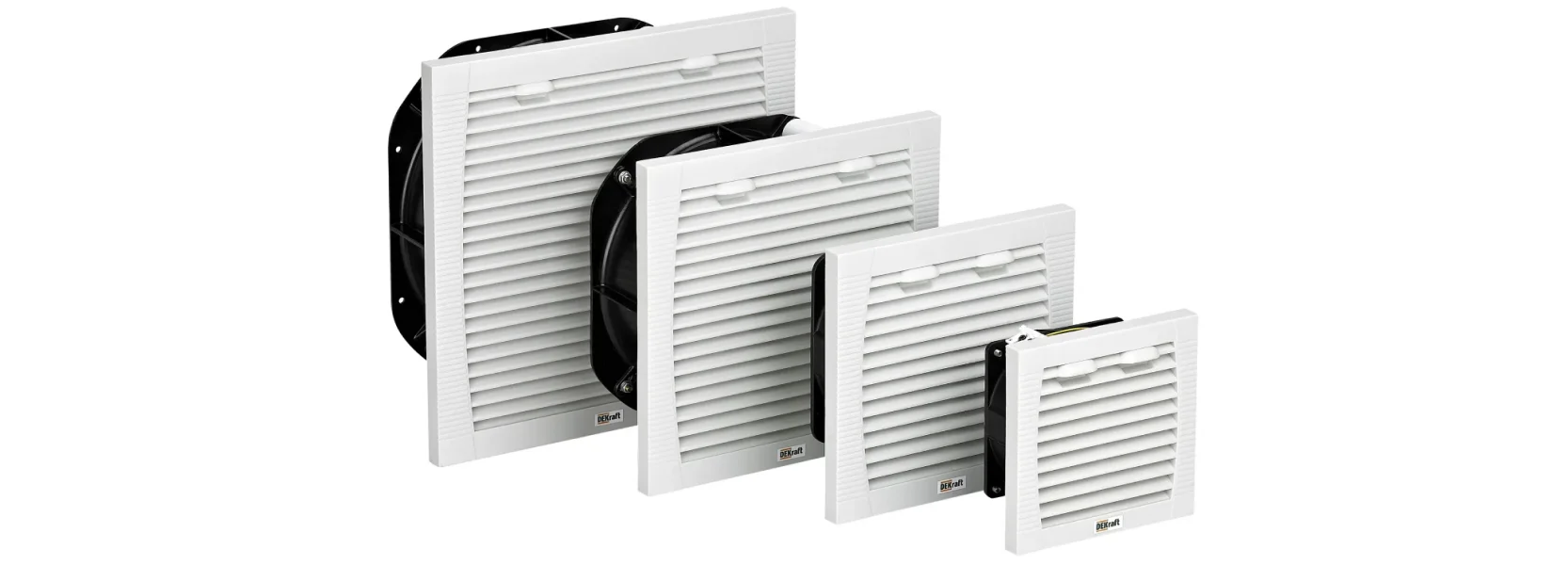

Вентилятор организует циркуляцию воздуха и охлаждение внутренних компонентов. Часто применяется совместно с фильтром для защиты от пыли. При интенсивном тепловыделении может устанавливаться несколько вентиляторов на входе и выходе потока.
Как рассчитать необходимую мощность и параметры оборудования
Чтобы подобрать нагреватель, вентилятор и приборы контроля, нужно оценить тепловой баланс внутри шкафа — сколько тепла выделяет оборудование и сколько может рассеяться через корпус.
1. Определите исходные данные:
размеры шкафа, мощность установленных устройств, температуру и влажность окружающей среды, допустимый перегрев внутри.
2. Оцените тепловыделение.
Данные берут из паспортов оборудования. Чем больше мощность преобразователей, блоков питания и контроллеров, тем сильнее нагрев.
3. Решите, нужна ли вентиляция.
Если температура внутри может подняться выше на 8–10°C относительно окружающей, устанавливают вентилятор. Его производительность выбирают так, чтобы обеспечить постоянный воздухообмен. Для шкафов с несколькими источниками тепла подбирают вентилятор с запасом 20–30%.
4. Рассчитайте мощность нагревателя.
Нагреватель необходим, если шкаф установлен в неотапливаемом помещении или на улице. Обычно берут мощность 100–300 Вт для небольших шкафов, 400–600 Вт — для средних, свыше 800 Вт — для крупных уличных корпусов.
5. Настройте уставки термостата и гигростата.
Термостат на охлаждение включается при превышении температуры примерно на 8–10°C от окружающей.
На нагрев — при снижении до +5…+7°C.
Гигростат включает нагреватель при повышении влажности выше 60–65%, отключает при 50–55%.
Пример:
Шкаф размером 1000×800×300 мм, установлен в помещении, содержит оборудование мощностью 250 Вт. В жаркое время температура может достигать +35°C.
Для такого шкафа подойдет вентилятор с производительностью около 100 м³/ч и нагреватель 200 Вт для поддержания температуры зимой.
Уставки: термостат на охлаждение — +40°C, на нагрев — +7°C, гигростат — 60%.
Схемы подключения и монтаж
Равномерное распределение температуры и влажности внутри шкафа достигается только при правильном расположении компонентов системы микроклимата. Ошибки на этапе монтажа часто сводят на нет эффективность даже дорогого оборудования.
Термостаты и гигростаты устанавливают на высоте средней зоны шкафа — примерно посередине между нагревателем и вытяжной решеткой. Такое расположение обеспечивает корректное измерение температуры воздуха. Датчики не должны находиться рядом с источниками тепла (трансформаторами, блоками питания) или под прямым потоком от вентилятора. Для шкафов с большой высотой целесообразно использовать два датчика температуры — в верхней и нижней частях.
Вентиляторы монтируют в нижней части корпуса, чтобы подавать холодный воздух внутрь. Выходные решетки размещают в верхней зоне, что создает естественную конвекцию и способствует отводу теплого воздуха. Если тепловыделение значительное, применяют схему с двумя вентиляторами — приточным и вытяжным, работающими через фильтры. Для пыльных помещений используют фильтровентиляционные узлы с классом защиты не ниже IP54.
Нагреватели располагают внизу шкафа, обычно вблизи дверцы или задней стенки, где наблюдается наибольший риск образования конденсата. При монтаже следует соблюдать минимальные расстояния от кабелей и пластиковых элементов, чтобы исключить локальный перегрев. Для равномерного распределения тепла желательно устанавливать нагреватели вдоль воздушного потока или в комбинации с маломощным вентилятором.
Решетки и фильтры обеспечивают фильтрацию поступающего воздуха и защищают электронику от пыли. Их очищают не реже одного раза в квартал, а при эксплуатации в промышленных помещениях — чаще. При забитых фильтрах нарушается теплообмен, что приводит к росту внутренней температуры на 10–15°C.
Кабельные трассы нужно прокладывать по стенкам шкафа или вдоль DIN-реек, не закрывая вентиляционные отверстия. Провода формируют в аккуратные жгуты, фиксируют хомутами, чтобы воздушные потоки свободно циркулировали. Не допускается прокладка кабеля непосредственно над нагревателем или перед вентилятором.
Частые ошибки и риски
Ошибки при организации микроклимата в электрошкафу встречаются даже на профессиональных объектах.
1. Отсутствие системы вентиляции.
Распространенная ситуация — шкаф закрытого типа без принудительного воздухообмена. Тепло, выделяемое оборудованием, не рассеивается, температура внутри может превышать внешнюю на 20°C и более. Это вызывает частые срабатывания защит, повреждение электронных модулей и преждевременный выход из строя изоляции.
2. Неверное расположение нагревателя.
Если нагреватель установлен слишком высоко, нижняя часть шкафа остается холодной, в ней выпадает конденсат. В результате образуется коррозия клемм, подгорание контактов и повреждение печатных плат.
3. Некорректное расположение датчиков термостата и гигростата.
Установка датчиков рядом с нагревателями или трансформаторами приводит к ложным показаниям. Контроллер преждевременно выключает нагрев или вентиляцию, нарушая стабильность микроклимата.
4. Загрязнение или отсутствие фильтров.
Пыль препятствует циркуляции воздуха, снижает производительность вентиляторов, ухудшает охлаждение. Кроме того, оседая на платах, пыль впитывает влагу и становится проводящей, что вызывает токи утечки и короткие замыкания.
5. Отсутствие контроля влажности.
Игнорирование гигростатов приводит к накоплению влаги в холодных зонах шкафа. Конденсат на металлических деталях вызывает коррозию, разрушение изоляции и пробой по поверхности.
6. Неправильное подключение оборудования.
Неправильная коммутация цепей термостата и нагревателя приводит к непрерывной работе обогрева либо его полному отсутствию. Также распространена ошибка подключения катушки вентилятора без защиты предохранителем.
Заключение
Организация микроклимата в электротехнических шкафах обеспечивает стабильную работу релейных, управляющих и силовых компонентов. Комбинация нагревателей, вентиляторов, термостатов и гигростатов поддерживает оптимальные параметры температуры и влажности, предотвращает образование конденсата и перегрев.
При проектировании стоит учитывать тепловыделение оборудования, условия окружающей среды и особенности монтажа.
