Дифференциальные автоматы (АВДТ): характеристики, выбор, схемы подключения и монтаж



В этой статье:



• Что такое дифавтомат и зачем он нужен
• Ключевые характеристики дифавтоматов
• Виды дифференциальных автоматов
• Как выбрать дифавтомат: пошаговый алгоритм
• Схемы подключения дифавтоматов
• Монтаж и пусконаладка
• Проверка и обслуживание
• Частые ошибки и как их избежать
• Индикация срабатывания и повторный пуск
• Заключение

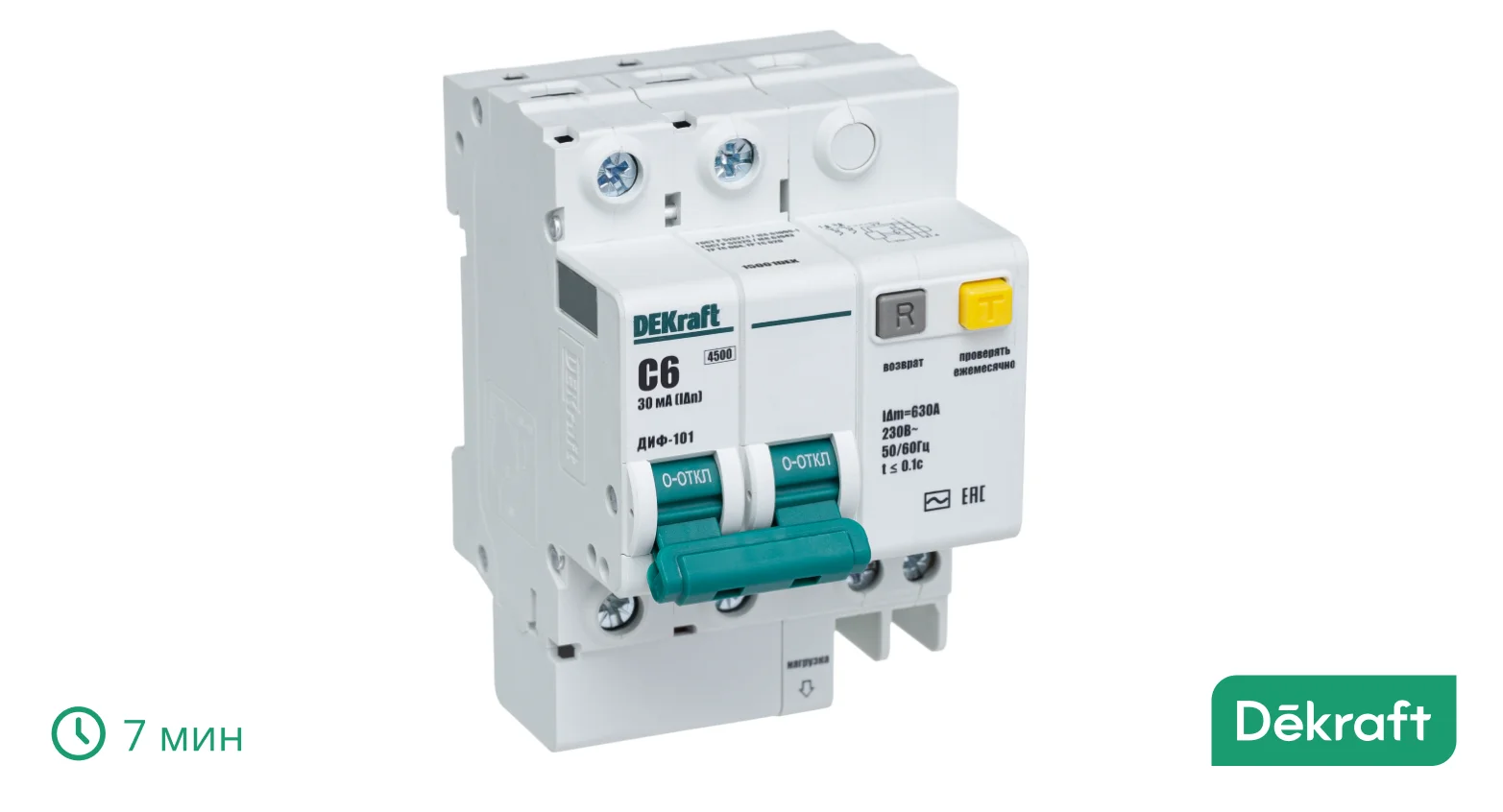

Что такое дифавтомат и зачем он нужен

Дифференциальный автомат (АВДТ) — это устройство, объединяющее два элемента. Он защищает сразу по нескольким направлениям, занимая минимум места в щитке.

АВДТ выполняет четыре ключевые функции:

1. Защита от утечек тока — срабатывает при попадании тока на корпус, повреждении изоляции или утечке через человека.
2. Защита от перегрузки — отключает питание, если линия перегружена по току, предотвращая перегрев кабеля.
3. Защита от короткого замыкания — мгновенно размыкает цепь при аварии, предотвращая выход из строя оборудования и возгорание.
4. Противопожарная защита — обнаруживает токи утечки, которые не опасны для человека, но могут вызвать тление или возгорание.

АВДТ устанавливается в распределительных щитках вместо связки «автоматический выключатель + УЗО», упрощает разводку и снижает количество соединений, а значит, повышает надежность.

Ключевые характеристики дифавтоматов



Виды дифференциальных автоматов

Дифференциальные автоматические выключатели или АВДТ различаются по типу чувствительности, задержке срабатывания и числу полюсов — это влияет на выбор устройства под конкретные задачи.

Тип чувствительности:

• AC — базовая защита от переменного тока утечки. Применяется в простых бытовых цепях;
• A — дополнительно реагирует на пульсирующий ток. Подходит для стиральных машин, бойлеров, плит;
• B — фиксирует утечку любого типа, включая постоянную. Используется с ПЧ, инверторами, EV-зарядками.

Селективность и защита от импульсов:

• S — срабатывает с задержкой, чтобы избежать отключения всех устройств в каскаде;
• AP — не реагирует на кратковременные скачки, защищает от ложных срабатываний.

Полюсность:

• 1P+N / 2P — для однофазных сетей 220 В;
• 3P / 4P — для трехфазных линий, с или без нейтрали.

Тип B и функции S/AP особенно актуальны для сложных или внешне подверженных сетей.

Для оборудования с высокими требованиями к надежности важно заранее определить, как подключить дифавтомат правильно, с учетом типа сети и схемы установки.

Как выбрать дифавтомат: пошаговый алгоритм

Перед монтажом важно знать, как подключить дифференциальный автомат на группу автоматов, чтобы избежать перегрузки линии и ложных срабатываний.

1. Рассчитайте нагрузку: определите суммарную мощность потребителей и переведите её в ток (I = P/U).
2. Проверьте кабель: убедитесь, что номинальный ток автомата (In) не превышает допустимый для сечения провода.
3. Выберите аппарат с необходимой уставкой по току утечки (IΔn):

   30 мА — для розеток, отдельных групп;

   10 мА — для влажных зон;

   100-300 мА — для вводной противопожарной защиты.



4. Выберите тип чувствительности:

   AC — для простой нагрузки;

   A — для техники с электроникой;

   B — для ПЧ, инверторов, EV-зарядок.



5. Сравните отключающую способность:  Ics/Icu должна быть не меньше расчетного тока КЗ в точке установки (обычно ≥ 4,5 кА).
6. Оцените защиту от помех: при наличии импульсных помех или электроники — используйте исполнение AP или ставьте УЗИП с варистором на вводе.

Исходя из вышеперечисленных пунктов, можно подобрать следующие варианты дифференциальных автоматических выключателей:

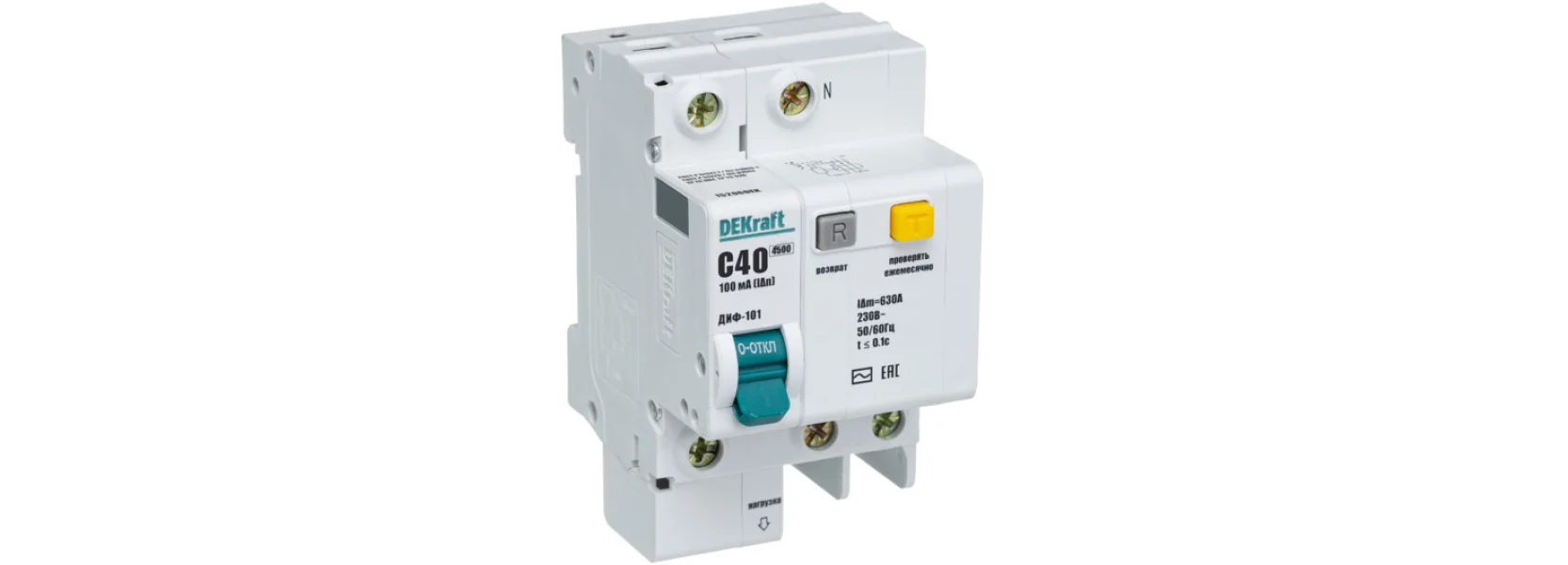

Для отдельных групп розеток 16003DEK - на ном. ток 16А. и ток утечки 30 мА.

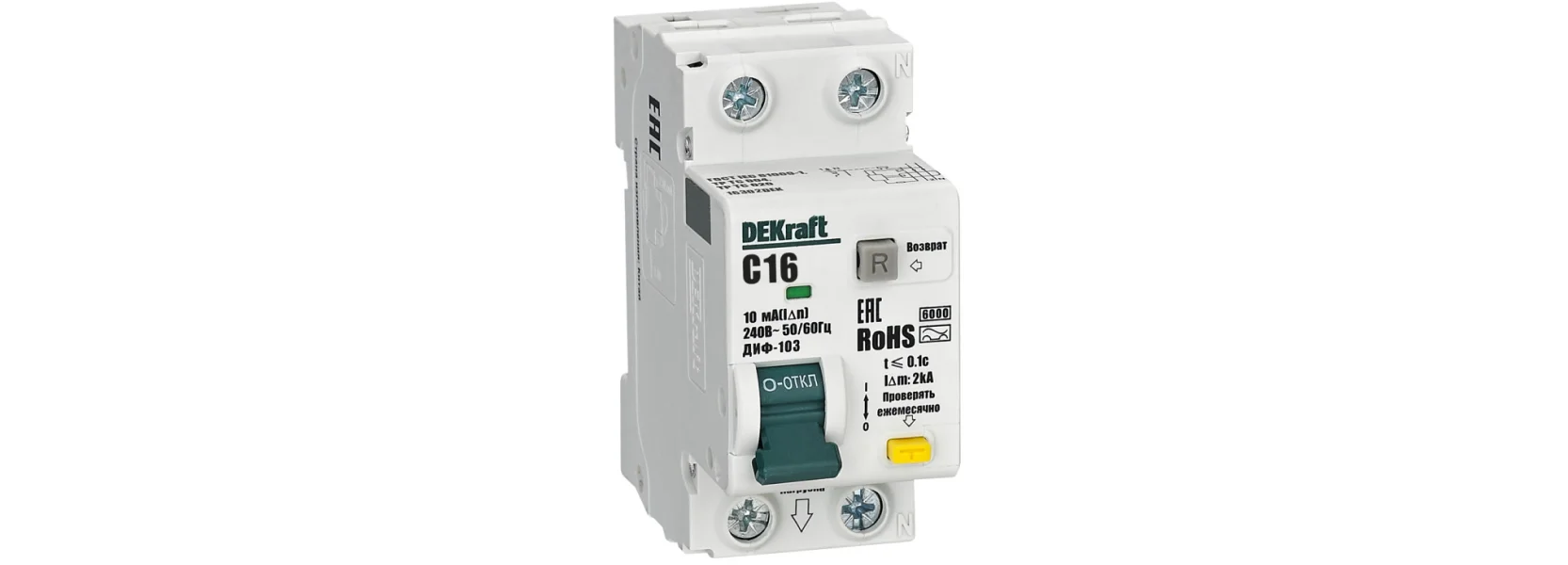

Для розеток влажных зон, куда будут подключаться стиральная машина, фен и др. - 16302DEK ном. ток 16А. и ток утечки 10 мА., а 16305DEK - для электрического водонагревателя на ном ток 32А.

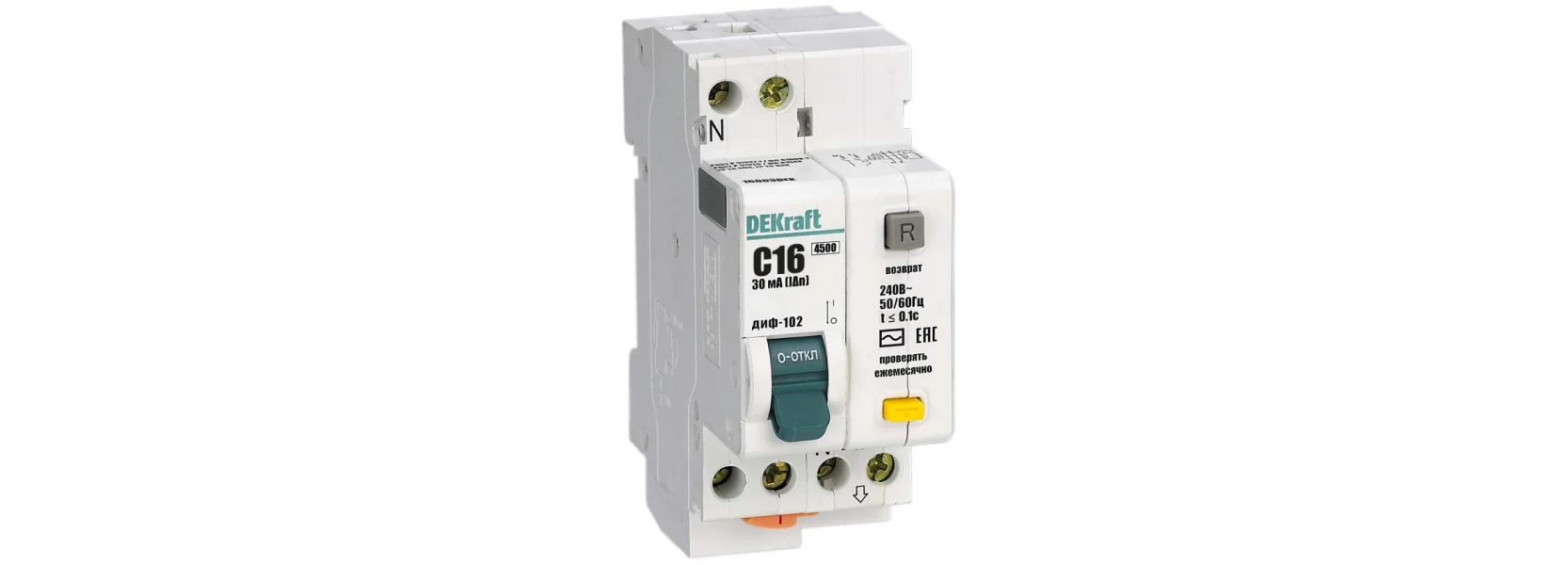

В качестве вводного аппарата можно выбрать 15206DEK, для напряжения 230В, на ном. ток 40А. и ток утечки 100 мА.

Схемы подключения дифавтоматов

Для корректной и безопасной работы важно правильно выбрать схему подключения дифавтоматов под тип сети и нагрузку.

• Однофазная сеть (L + N)
  На ввод устанавливается двухполюсный АВДТ (2P), за ним — обычные автоматы на группы. Такое решение защищает всю линию от утечек и коротких замыканий. Это типичное подключение дифференциального автомата в однофазной сети, актуальное для квартир и частных домов.
• Трехфазная сеть (3L + N)
  Применяется четырехполюсный АВДТ на вводе. Групповые линии защищаются отдельными дифавтоматами на 30 мА с учетом типа нагрузки. Для трёхфазного дифавтомата схема подключения требует учета заземления и типа нейтрали.
• Каскадная схема с селективной задержкой
  На вводе — АВДТ 100 мА с задержкой (тип S), на группы — дифавтоматы 30 мА (тип B) для чувствительного оборудования, например ПЧ. Обязательно наличие тест-кнопки для проверки.

Все схемы желательно сопровождать маркировкой, тестированием после установки и проверкой соответствия ПУЭ.

Монтаж и пусконаладка

При монтаже часто возникает вопрос, как правильно подключить дифавтомат в однофазной сети.

• Установка
  Все дифавтоматы монтируются на стандартную DIN-рейку. Корпус имеет двойную защелку для удобства демонтажа.
• Подключение
  Питание допускается вводить как сверху, так и снизу. Но при наличии обозначения фазы и нейтрали (L/N) важно соблюдать полярность — особенно для корректной работы чувствительного типа АВДТ.
• Затяжка клемм
  Рекомендуется использовать динамометрическую отвёртку. Для сечений 6–25 мм² момент затяжки — 2,5 Н·м.
• Проверка кнопкой «Т»
  Функция самотестирования. Нажимать 1 раз в месяц для контроля работоспособности.
• Степень защиты
  Минимум IP20 с лицевой стороны. Внутри щитка в сборе — не ниже IP40.

Проверка и обслуживание

Для надежной работы дифавтомата требуется регулярное обслуживание:

• Раз в месяц — нажимать тест-кнопку «Т» для проверки механизма срабатывания.
• Раз в год — проводить тепловизионную проверку пирометром, чтобы исключить перегрев клемм.
• Визуально осматривать контакты, при необходимости подтягивать.
• Оформлять протокол проверки согласно требованиям ПТЭЭП.

Частые ошибки и как их избежать

Чтобы избежать сбоев, нужно понимать, при подключении дифференциального автомата в щитке схема подключения должна соответствовать типу сети и рекомендациям производителя.

• Подключение PEN к корпусу ниже АВДТ — ток утечки уходит в обход, защита не сработает.
• Общий ноль на два дифавтомата — вызывает ложные отключения.
• Слишком длинная линия с большой утечкой — делите нагрузку на отдельные контуры.
• Замена УЗО и автомата двумя однополюсными — нет дифференциальной защиты.
• Нарушение полярности (перепутаны N и L) — АВДТ с фиксированной схемой может не работать корректно.

Индикация срабатывания и повторный пуск

Положение рычага вниз и изменение цветной метки (обычно с зелёного на красный) указывает на срабатывание. Для поиска причины отключения — отключите все нагрузки, затем включайте по одной. Если автомат отключается снова — найдена цепь с утечкой.

Заключение

Дифференциальный автомат — это компактная и эффективная защита от утечек, перегрузок и коротких замыканий. Грамотный подбор, правильный монтаж и регулярное обслуживание обеспечивают безопасность сети, оборудования и людей.
