Что такое магнитный пускатель и для чего он нужен

Опубликовано: 30.07.2025

В этой статье:



Магнитный пускатель — один из самых распространенных элементов в схемах управления электродвигателями. Без него невозможно обеспечить безопасный и надежный запуск, останов и защиту оборудования в промышленных и бытовых условиях. В этой статье вы узнаете, что такое магнитный пускатель, как он устроен, как работает и зачем применяется. Информация будет полезна как опытным электрикам, так и тем, кто впервые сталкивается с выбором и подключением пускового оборудования.

Что такое магнитный пускатель и зачем он нужен

Магнитный пускатель — это электрическое устройство, предназначенное не только для дистанционного включения и отключения, но и для защиты электродвигателей и другого силового оборудования. Он основан на работе электромагнитной катушки, которая при подаче питания замыкает силовые контакты, включая нагрузку.

Основные задачи магнитного пускателя:

  • запуск и остановка электродвигателя,
  • защита от перегрузок (в комплекте с тепловым реле),
  • возможность дистанционного и автоматического управления,
  • интеграция в схемы с блокировками, кнопками и датчиками.

Отличие от других коммутационных устройств:

  • в отличие от автоматического выключателя, пускатель не защищает от короткого замыкания (если не оснащен дополнительными модулями),
  • в отличие от контактора, он, как правило, включает в себя блоки управления и тепловую защиту,
  • в отличие от рубильника, работает автоматически и не требует ручного воздействия.

Магнитный пускатель — это компактное, надежное решение для управления электродвигателями и другими нагрузками в цепях до 660 В.

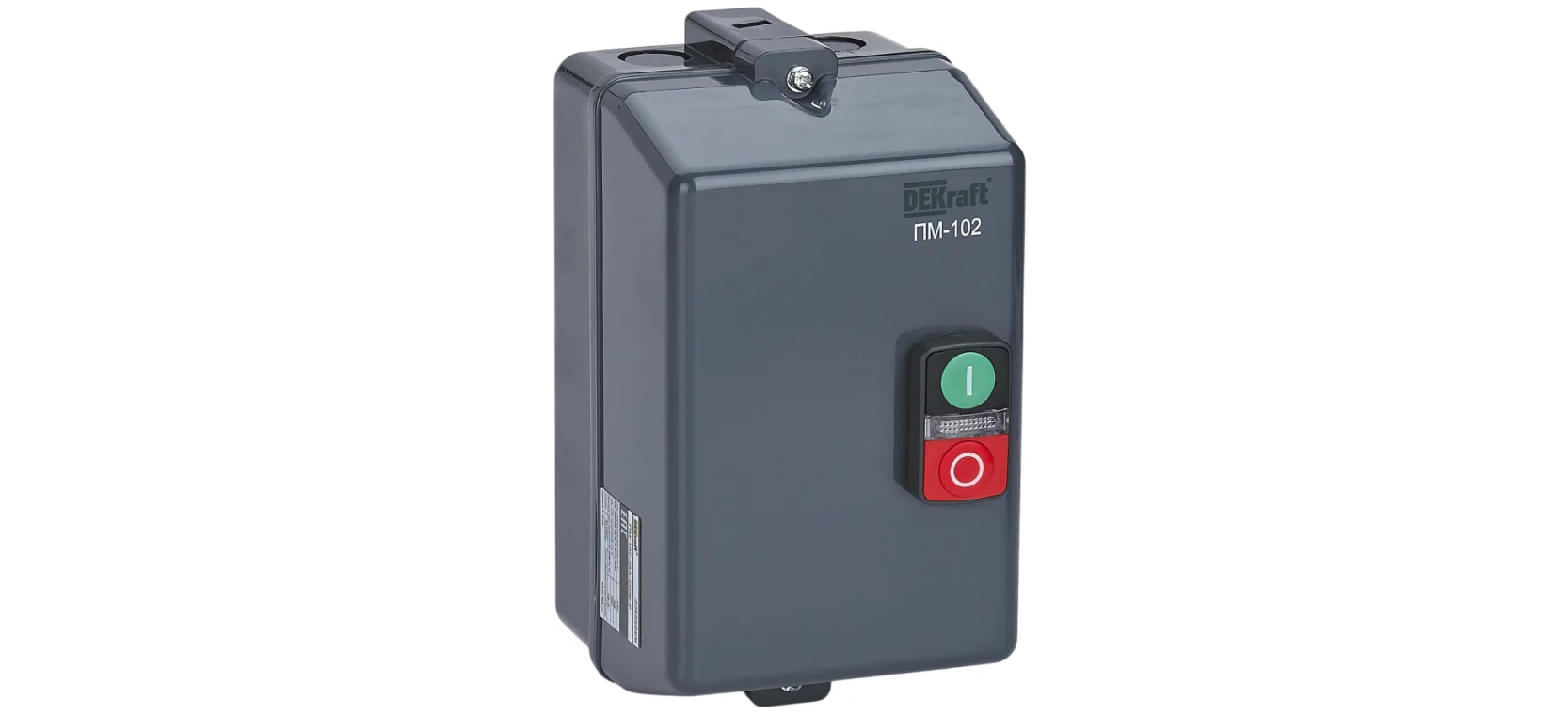

Пускатели серии ПМ-102 от Dekraft применяются в конвейерах, станках, компрессорах, насосах, лифтах, эскалаторах, тепловых пушках и завесах, системах управления отоплением, вентиляцией и кондиционированием и т.д.

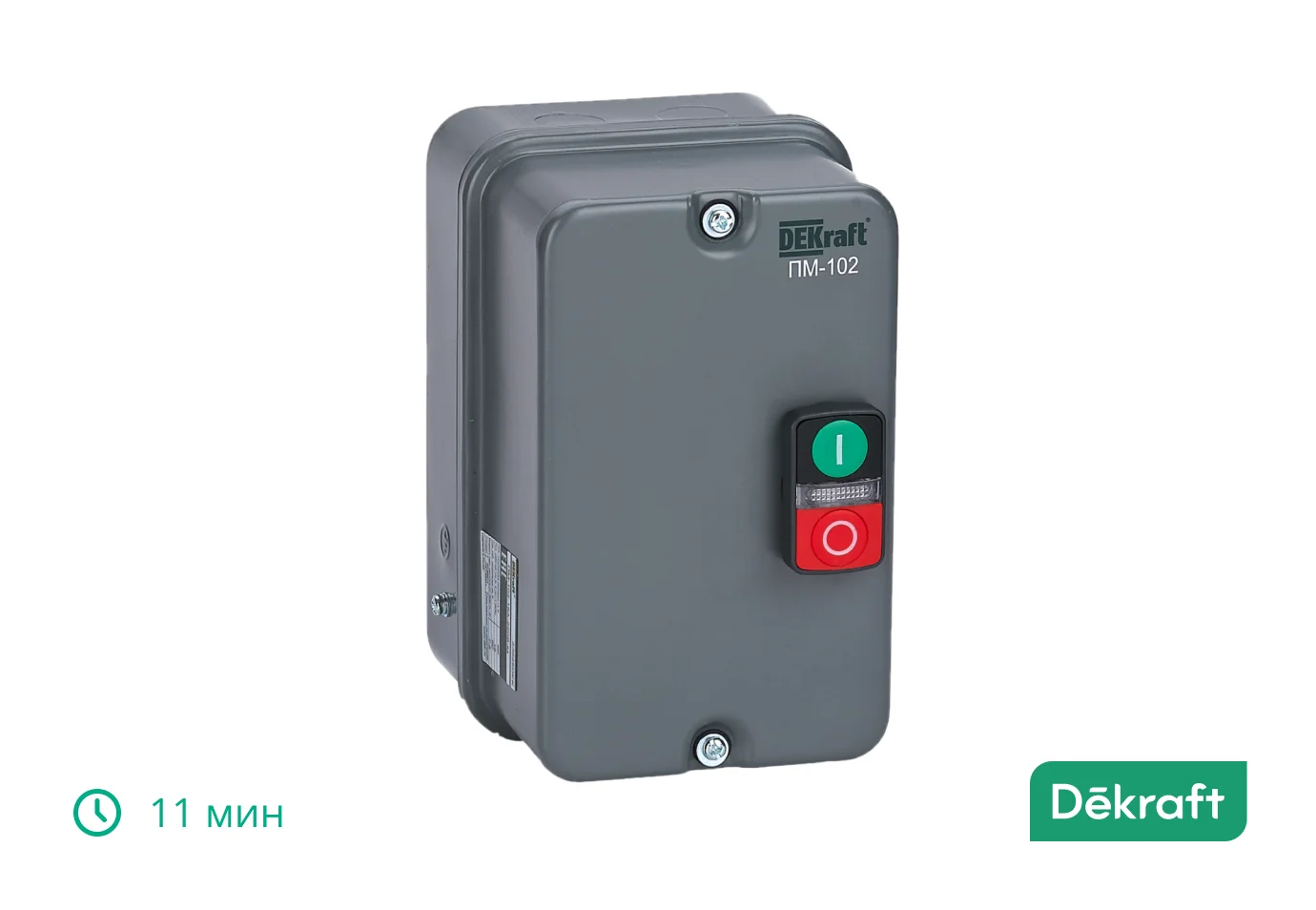

Пускатель электромагнитный

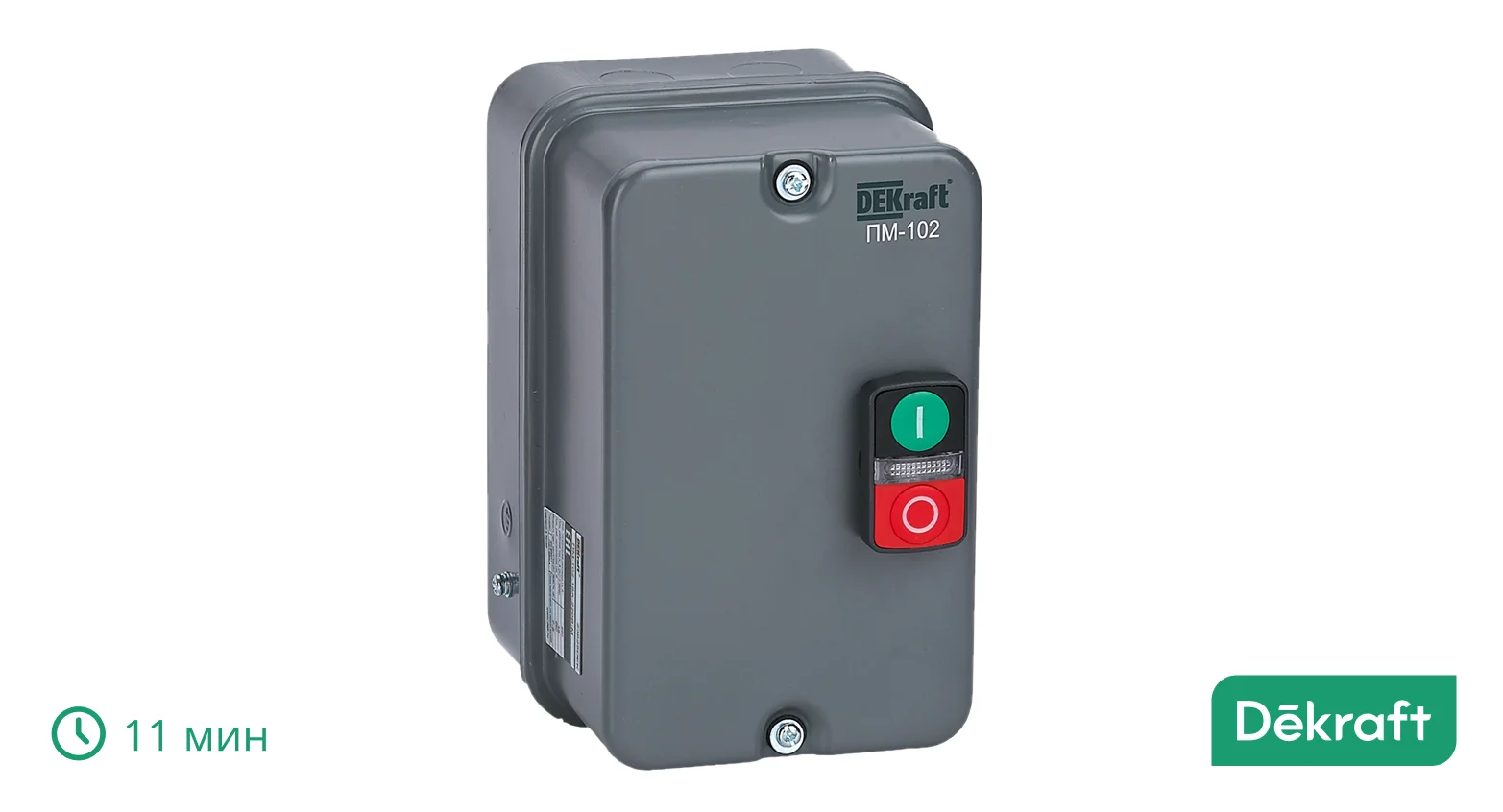

Пускатель электромагнитный 9А AC110В 50/60Гц в пластиковой оболочке

Где применяется магнитный пускатель

Магнитные пускатели широко используются в схемах управления, где требуется частое включение и отключение мощного оборудования. Основная область применения — пуск и защита трехфазных асинхронных электродвигателей.

Наиболее распространенные примеры:

  • промышленные станки и оборудование,
  • системы вентиляции и кондиционирования,
  • насосные станции,
  • компрессоры,
  • конвейеры,
  • лифтовое оборудование,
  • отопительные и водоснабжающие установки,
  • системы автоматизации и диспетчеризации.

Магнитные пускатели устанавливаются в распределительных шкафах, щитах управления, на DIN-рейках и в корпусах с кнопочным управлением. Их применяют как на крупных промышленных объектах, так и в частных хозяйствах — например, для управления скважинным насосом или компрессором в мастерской.

Отличия магнитного пускателя от автоматического выключателя и мотор-привода

В электроустановках для управления и защиты оборудования часто используют сразу несколько устройств: магнитные пускатели, автоматические выключатели и мотор-приводы. Несмотря на то, что все они так или иначе связаны с коммутацией и защитой, задачи у них разные.

Основные различия:

Назначение

Магнитный пускатель: управляет включением и отключением электродвигателей (или других мощных нагрузок) с помощью электромагнита, обеспечивает удобство дистанционного и автоматического управления.

Автоматический выключатель: защищает электрические цепи от коротких замыканий и токов перегрузки. Не предназначен для частого включения/отключения нагрузки вручную.

Мотор-привод для автоматов: это электромеханическое устройство, которое устанавливается на автоматический выключатель и позволяет дистанционно включать или отключать автомат. По сути, дополняет автомат, расширяя возможности управления им.

Принцип работы и конструкция

Пускатель: катушка при подаче управляющего напряжения создает магнитное поле, которое втягивает якорь и замыкает силовые контакты. Может содержать тепловое реле для защиты двигателя от перегрузок.

Автоматический выключатель: при превышении установленного тока срабатывает тепловой или электромагнитный расцепитель, размыкая контакты и обесточивая цепь.

Мотор-привод: электрический механизм, который по сигналу управления приводит в движение механизм автомата (включает или отключает его).

Способ управления

Магнитный пускатель: управляется кнопками «Пуск», «Стоп», реле времени, датчиками уровня, автоматикой.

Автоматический выключатель: включается вручную или автоматически (только для защиты), регулярные пуски и остановки оборудования не предусмотрены.

Мотор-привод: получает команду от системы АСУ ТП или кнопочной станции и механически управляет автоматом, часто применяется для удаленного отключения целых линий.

Область применения

Пускатель: запуск и остановка двигателей, насосов, компрессоров, лифтов, конвейеров.

Автомат: защита линий освещения, розеточных групп, силовых цепей от коротких замыканий и перегрузок.

Мотор-привод: позволяет управлять автоматами из диспетчерского пункта или системы удаленного контроля, часто используют в трансформаторных подстанциях и распределительных устройствах.

Сравнительная таблица:

Параметр Магнитный пускатель Автоматический выключатель Мотор-привод

Основная функция

Пуск и останов двигателя  Защита от КЗ и перегрузок Защита от КЗ и перегрузок
Дистанционное включение/отключение автомата
Защита Тепловая от перегрузки (при наличии реле) Тепловая и электромагнитная Нет собственной защиты
Управление Дистанционное, автоматическое  Ручное / автоматическое при аварии  Дистанционное через электрический сигнал
Частота коммутации Высокая (рассчитан на частые пуски) Низкая (аварийное отключение) Зависит от автомата, обычно редкие операции
Используется для Двигателей, мощных нагрузок  Любых цепей (освещение, розетки, двигатели)  Автоматов в распределительных щитах

Подытожим: Магнитный пускатель — устройство для регулярного пуска и остановки двигателей с возможностью дистанционного управления и элементарной тепловой защитой. Автоматический выключатель — средство защиты электропроводки и оборудования от аварийных режимов. А мотор-привод превращает автомат в управляемый на расстоянии коммутационный аппарат, дополняя функции автомата в автоматизированных системах.

Устройство и принцип действия магнитного пускателя

Магнитный пускатель состоит из нескольких ключевых компонентов, каждый из которых выполняет свою функцию в процессе управления нагрузкой. Все элементы размещены в компактном корпусе, который крепится на DIN-рейку или монтажную панель.

Основные компоненты магнитного пускателя:

  • Электромагнитная катушка — основа устройства. При подаче управляющего напряжения создает магнитное поле, которое втягивает якорь и замыкает силовые контакты.
  • Силовые контакты — основные контакты, через которые проходит ток к нагрузке (например, к электродвигателю).
  • Подвижный якорь — под действием магнитного поля притягивается к сердечнику и замыкает цепь.
  • Дуговые камеры — гасит электрическую дугу при размыкании контактов, защищая от перегрева и износа.
  • Вспомогательные (блок-контакты) — предназначены для передачи сигнала в цепи управления (например, для включения сигнальной лампы или блокировки).
  • Тепловое реле (если установлено) — защищает электродвигатель от перегрузки, отключая цепь при превышении допустимого тока.

Принцип действия:

Когда на катушку подается управляющее напряжение (обычно 220 или 380 В в зависимости от исполнения), она создает магнитное поле. Якорь втягивается, замыкает силовые контакты — нагрузка подключается к сети. При отключении питания на катушке пружина возвращает якорь в исходное положение, и цепь размыкается.

Такой принцип позволяет управлять мощной нагрузкой с помощью слабого управляющего сигнала, реализовывать автоматический запуск, аварийное отключение и защиту оборудования.

Как работает пускатель

Работа магнитного пускателя строится на простой, но надежной последовательности действий, обеспечивающей включение и выключение нагрузки по команде.

Последовательность при запуске:

  • На управляющую катушку подается напряжение (например, от кнопки «Пуск» или сигнала автоматики).
  • Катушка создает магнитное поле, которое втягивает подвижный якорь.
  • Якорь замыкает силовые контакты — нагрузка (например, электродвигатель) подключается к сети.
  • Одновременно замыкаются вспомогательные блок-контакты, которые могут использоваться для самоблокировки (удержание пускателя во включенном состоянии) или сигнальных цепей.

Последовательность при остановке:

  • При нажатии кнопки «Стоп» или при исчезновении управляющего сигнала питание с катушки снимается.
  • Магнитное поле исчезает, якорь отпускается пружиной.
  • Силовые контакты размыкаются — нагрузка отключается.
  • Вспомогательные контакты также возвращаются в исходное положение.

Если в цепи установлен тепловой реле, оно может сработать при перегрузке и также разорвать цепь управления, автоматически отключив питание от катушки и остановив двигатель.

Виды пускателей

Магнитные пускатели выпускаются в различных вариантах исполнения, что позволяет подобрать устройство под конкретные условия эксплуатации и требования системы.

По исполнению корпуса:

  • Открытые — устанавливаются внутри электрощитов и шкафов. Не имеют защитного кожуха, требуют установки в защищенное пространство.
  • Защищенные — размещены в корпусе с крышкой. Подходят для установки вне щита, например, на стену.
  • Пылевлагозащищенные (IP54, IP65) — используются в помещениях с повышенной влажностью или запыленностью, а также на улице.

По типу управляющего напряжения катушки:

  • 24 В (постоянного или переменного тока) — применяются в системах с пониженным безопасным напряжением.
  • 110 В.
  • 220 В — наиболее распространенный вариант для бытовых и промышленных нужд.
  • 380 В — используется при необходимости управления от трехфазной сети.

По способу установки:

Модульные пускатели на DIN-рейку — компактные устройства для установки в распределительные щиты рядом с автоматами и УЗО. Удобны для монтажников, обеспечивают быструю установку и замену.

Выбор типа пускателя зависит от условий эксплуатации, типа нагрузки и требований по монтажу.

Как выбрать магнитный пускатель

Выбор магнитного пускателя должен основываться на характеристиках оборудования, условиях эксплуатации, категориях применения и способах монтажа. Ошибки при подборе устройства могут привести к перегреву, ложным срабатываниям или выходу из строя электродвигателя.

Рекомендации по выбору:

  • По току нагрузки — ток пускателя должен соответствовать или превышать рабочий ток электродвигателя с запасом (обычно 10–15%).
  • По напряжению катушки — выбирайте пускатель с катушкой под управляющее напряжение в вашей схеме (чаще всего 220 В или 380 В).
  • С тепловым реле или без — для защиты электродвигателя от перегрузки обязательно используйте пускатель с правильно подобранным тепловым реле.
  • По степени защиты корпуса — в производственных цехах с пылью или влажностью используйте пылевлагозащищенные модели (IP54 и выше).
  • По типу монтажа — если установка будет производиться в модульный щит, подойдет пускатель на DIN-рейку.

Основные ошибки при выборе:

  1. подбор по напряжению, но без учета тока нагрузки,
  2. игнорирование условий окружающей среды (высокая влажность, пыль),
  3. выбор катушки на неправильное напряжение,
  4. отсутствие тепловой защиты при подключении электродвигателя,
  5. установка открытого пускателя вне щита, без корпуса.

Схемы подключения магнитного пускателя

В зависимости от типа питания и задачи, магнитные пускатели подключаются по разным схемам. Ниже — три распространенных варианта.

Схема подключения на 220 В с кнопками «Пуск–Стоп»:

  • Управляющая катушка рассчитана на 220 В.
  • Кнопка «Пуск» — нормально разомкнутая (НО), кнопка «Стоп» — нормально замкнутая (НЗ).
  • После нажатия «Пуск» катушка срабатывает, и через вспомогательный контакт включается самоблокировка — пускатель остается включенным до тех пор, пока не нажата «Стоп».

Схема подключения на 380 В с тепловым реле:

  • Трехфазная нагрузка (например, двигатель) подключается к силовым контактам.
  • Катушка может питаться от одной из фаз с нейтралью (220 В) или между фазами (380 В).
  • В цепь управления последовательно включается тепловое реле, которое разрывает цепь при перегрузке и отключает катушку.

Схема реверсивного подключения:

  • Используются два пускателя, подключенных на двигатель с перекрестным включением двух фаз.
  • Между пускателями устанавливаются блокировки — механические и электрические — для исключения одновременного включения.
  • Обеспечивает запуск двигателя в прямом и обратном направлении.

Рекомендации по подключению:

  • Всегда проверяйте схему подключения от производителя — могут быть отличия в расположении контактов.
  • Не путайте цепь питания нагрузки и цепь управления — это разные контуры.
  • Используйте автоматические выключатели и тепловые реле для защиты оборудования.
  • Соблюдайте маркировку проводов и фазировку — особенно в реверсивных схемах.
  • Перед первым запуском проверьте схему «на сухую» — без подачи напряжения.

Заключение

Магнитный пускатель — это простое и надежное устройство, без которого не обойтись при подключении электродвигателей. Мы разобрали, как он устроен, как работает, где применяется и как его правильно подключать. Если все сделать грамотно — пускатель будет служить долго, а оборудование — работать стабильно. Надеемся, статья помогла вам сориентироваться и избежать типичных ошибок.
