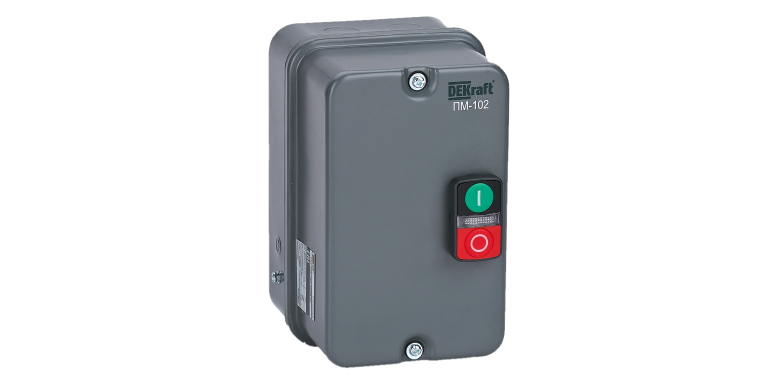

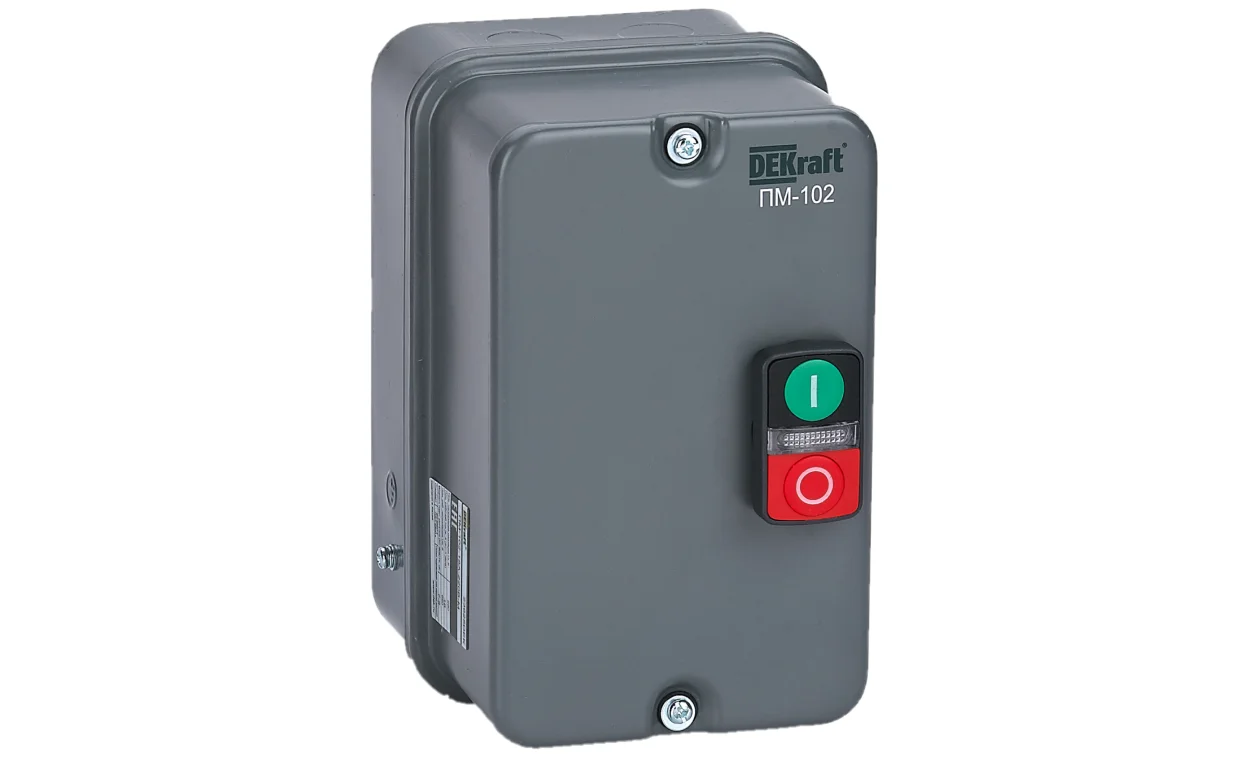

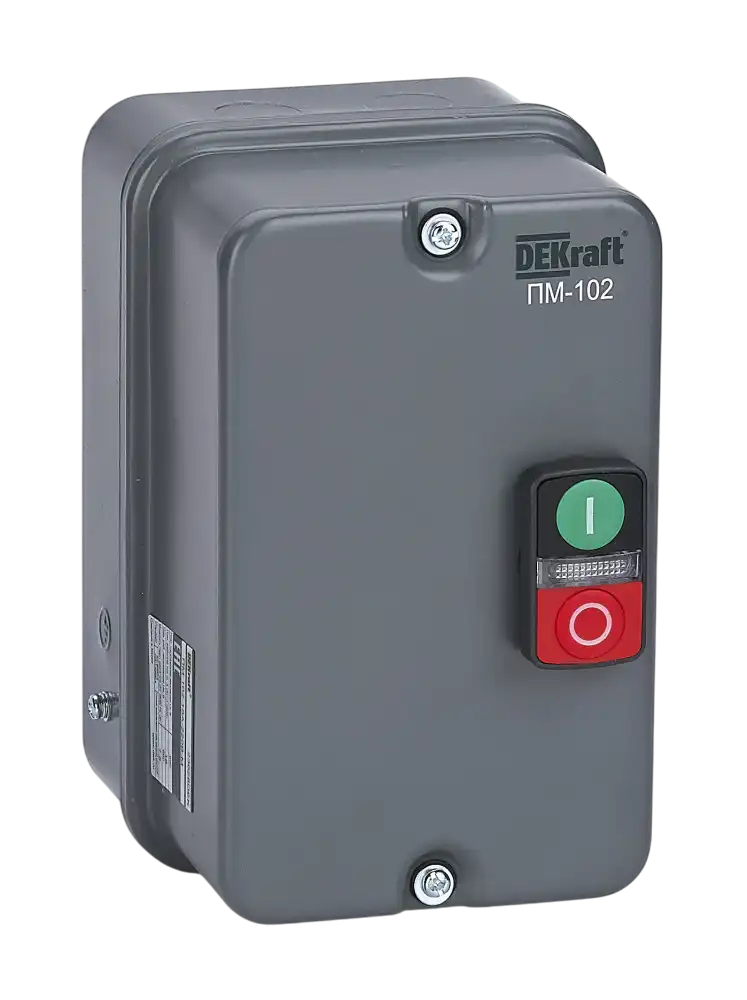

Пускатели серии ПМ-102
Пускатели серии ПМ-102 применяются в конвейерах, станках, компрессорах, насосах, лифтах, эскалаторах, тепловых пушках и завесах, системах управления отоплением, вентиляцией и кондиционированием и т.д.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Пускатели предназначены для применения в качестве комплектующих изделий в схемах управления электроприводами для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором, для коммутации осветительных сетей, нагревательных цепей, первичных цепей трехфазных трансформаторов и других токоприемников при напряжении до 660 В переменного тока частоты 50 и 60 Гц одной из фаз.
Преимущества

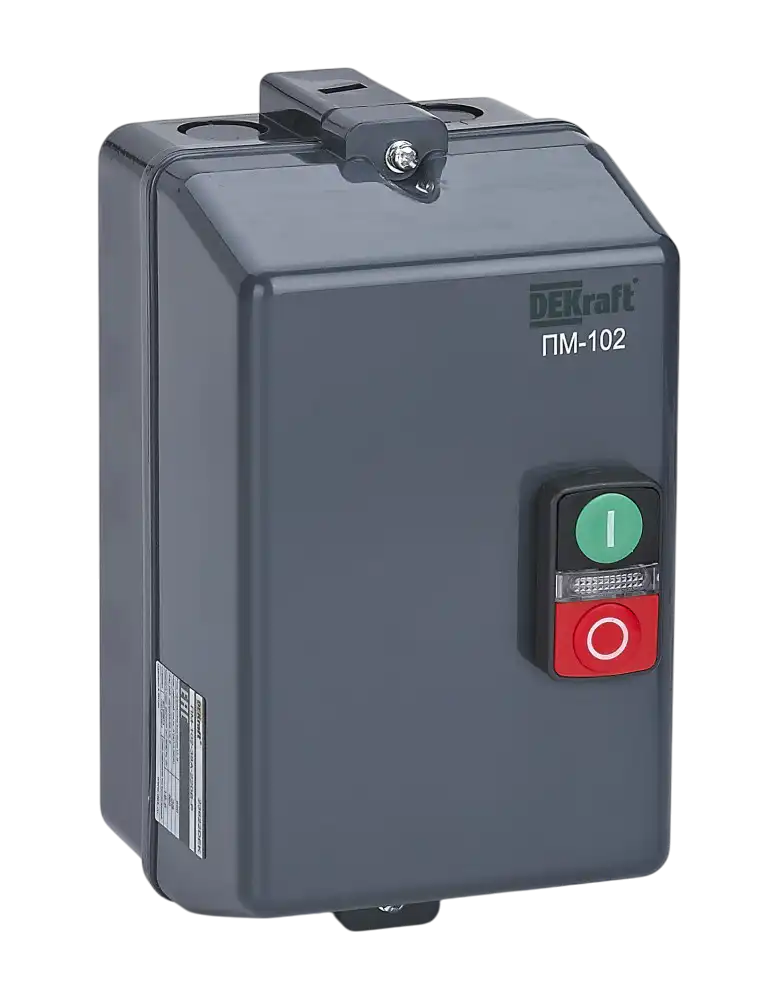

Пускатели электромагнитные на токи до 38А представлены как в пластиковом так и металлическом корпусе
Дает возможность применения в различных условиях эксплуатации
Все пускатели снабжены кнопками «Пуск» (зеленая) и «СТОП» (красная) и сигнальной лампой, показывающей замкнута цепь или разомкнута.
Пускатель можно использовать как без, так и с реле тепловым перегрузки серии РТ-02
Пускатели сделаны на базе новой платформы контакторов серии КМ-102. С завода НЕ комплектуются реле тепловыми перегрузки серии РТ-02, а выбираются отдельно на усмотрение клиента.
Для большинства решений, когда напряжение цепи управления равно от напряжению главной цепи, все подключения идут с завода.
Технические характеристики
| Параметр | ПМ-102 | |||||||||||||
| Соответствие регламентам и стандартам | ТР ТС 004 / 2011, ГОСТ IEC 60947-4, ГОСТ IEC 60947-5 | |||||||||||||
| Номинальное рабочее напряжение Ue, В | 240, 380/400, 440, 660 | |||||||||||||
| Частота, Гц | 50/60 | |||||||||||||
| Материал корпуса | Пластик / Металл | Металл | ||||||||||||
| Номинальный ток (АС-3), А | 9 | 12 | 18 | 25 | 32 | 38 | 40 | 50 | 65 | 80 | 95 | |||
| Мощность подключаемого двигателя (AC-3, 380В), кВт | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | 22 | 30 | 37 | 45 | |||
| Механическая износостойкость, циклов | 104 | 1200 | 1000 | 900 | 650 | |||||||||
| Электрическая износостойкость AC-3, циклов | 104 | 110 | 90 | 65 | ||||||||||
| Частота вкл. АС-3, не более | В час | 1200 | 600 | |||||||||||
| Номинальное напряжение изоляции Ui, В | 690 | |||||||||||||
| Номинальное напряжение цепи управления (Uc), В | 110, 220/230, 380 | |||||||||||||
| Управление | Кнопками «Старт» и «Стоп» | |||||||||||||
| Температура окружающего воздуха,°С | От -40 до +60 | |||||||||||||
| Степень защиты | IP54 | |||||||||||||
| Ремонтопригодность | Неремонтопригодный | |||||||||||||
Схемы и графики

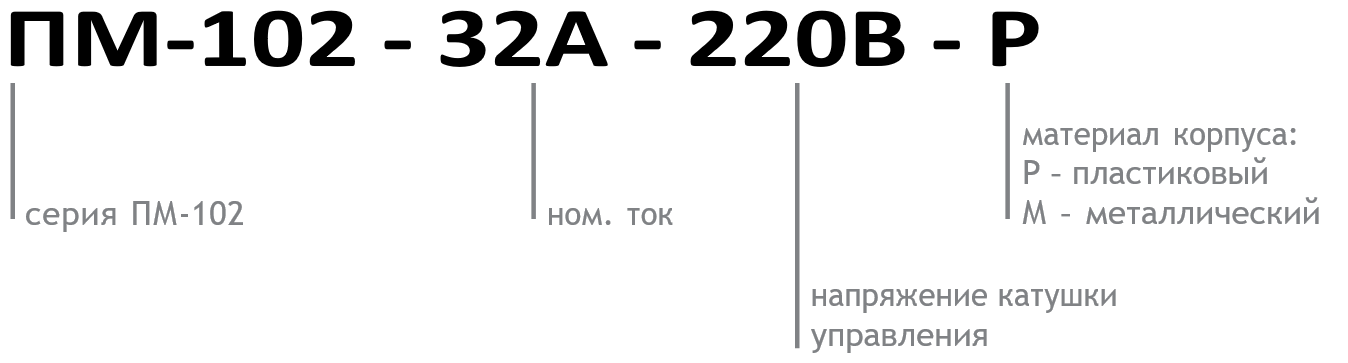

Структура условного обозначения
Полный ассортимент
Пускатели поставляются БЕЗ теплового реле. Тепловое реле РТ-02 необходимо заказать отдельно.
|
