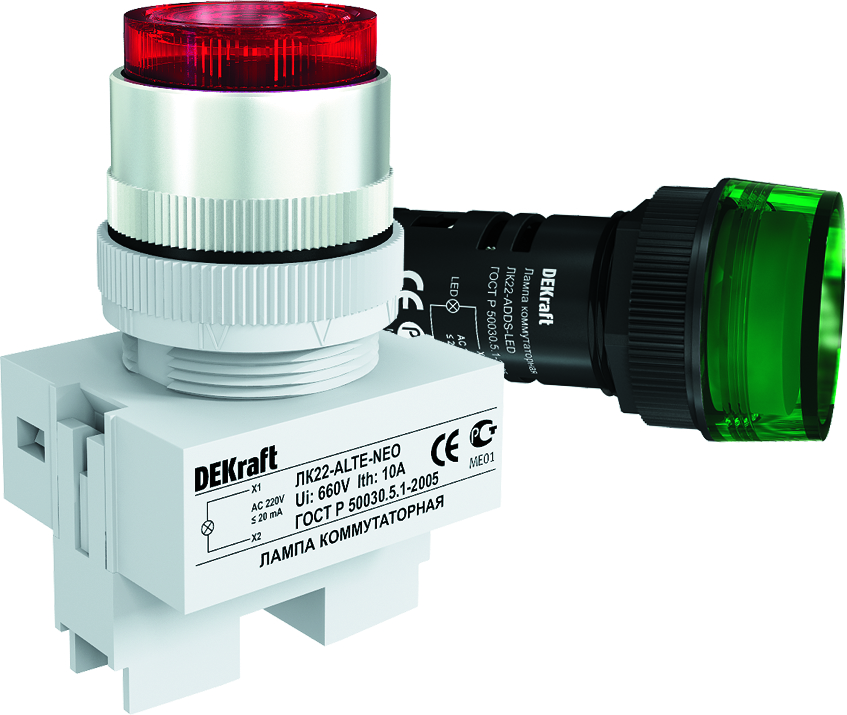

Лампы коммутационные ЛК-22
Лампы коммутационные Dekraft серии ЛК-22 предназначены для индикации состояния электрических цепей. Применяются в электрических цепях переменного тока частотой 50/60 Гц с номинальным рабочим напряжением 220ВAC, 220ВAC/DCили 24ВAC/DCв зависимости от модели.
Описание
Принцип действия
Устройства состоят из быстросъемного управляющего элемента и контактного элемента. Контактная группа устройств всегда комплектуется двумя контактами в отличие от некоторых производителей, представленных на рынке.
Если контакт зеленого цвета, то он замыкающий (1з), красного цвета - размыкающий (1р).
Подключение подводящих проводников производится винтовыми зажимами. При прохождении электрического тока (лампы коммутационные) индикатор устройства излучает световой поток, цвет которого определяется цветом светофильтра.
При нажатии на толкатель (выключатели кнопочные) контакты толкателя замыкают или размыкают электрическую цепь.
При нажатии на толкатель последний перемещается во фланце и нажимной шайбой перемещает траверсы с контактными мостиками, производя замыкание или размыкание контактов.
При снятии нагрузки возврат толкателя в исходное положение происходит под действием возвратной пружины.
Сфера применения
Устанавливаются в постах кнопочных, электрощитах, постах дистанционного управления, промышленном оборудованиии на объектах энергоснабжения. Могут устанавливаться на подвижных и неподвижных частях стационарных установок.
Устройства управления и сигнализации ТМ DEKraft успешно прошли испытания в независимой лаборатории на соответствие степени пыле- и влагозащищенности IP54.
Преимущества
Электрическая износостойкость выключателей кнопочных выше в 2 раза, механическая износостойкость выше в 5 раз по сравнению с аналогами в том же ценовом сегменте.
Конструктивные особенности устройств управления и сигнализации, а также наличие резиновых уплотнительных колец со стороны толкателя обеспечивают степень защиты IP40 со стороны контактной группы и IP54 со стороны толкателя.
Лампы коммутационные серии ЛК-22 имеют увеличенный срок службы 30 000 часов (против 6 000 часов у аналогов в том же ценовом сегменте).
Контактная группа зеленого цвета — замыкающая (1з), красного цвета — размыкающая (1р); имеет хорошо читаемое обозначение типа контакта (НО или НЗ).
Использование светодиодных матриц (LED) в качестве индикаторов снижает в 15-20 раз потребляемую электроэнергию, а также обеспечивает более яркий и ровный световой поток по сравнению с неоновыми лампами.
Установочный диаметр 22 мм полностью соответствует продукции европейских производителей, а также позволяет сэкономить место на лицевой панели щита.
Слабая чувствительность устройств управления и сигнализации к колебаниям напряжения (±20% от номинала) позволяет использовать их в электрических цепях с нестабильным напряжением.
Антивандальное исполнение (высокая вибро- и ударостойкость) позволяет сохранить эргономичный внешний вид и функциональность устройств на протяжении всего срока службы.
Схемы и графики
| Тип / внешний вид | Электрическая схема | Габаритные и установочные размеры | |
| ЛК-22-ADDS 220В AC и 24В AC/DC |  |  |  |
| ЛК-22-ADDS 220В AC/DC |  |  |  |
| ЛК-22-ALTE |  |  |  |
Полный ассортимент
| Тип / внешний вид | Цвет / тип индикатора | Наименование | Каталожный номер | |
| ЛК-22-ADDS 220В AC |
 |
белый / светодиодная матрица | ЛК22-ADDS-WHI-LED | 25001DEK |
| зеленый / светодиодная матрица | ЛК22-ADDS-GRN-LED | 25002DEK | ||
| красный / светодиодная матрица | ЛК22-ADDS-RED-LED | 25003DEK | ||
| желтый / светодиодная матрица | ЛК22-ADDS-YEL-LED | 25004DEK | ||
| синий / светодиодная матрица | ЛК22-ADDS-BLU-LED | 25005DEK | ||
| ЛК-22-ADDS 220В AC/DC |
 |
зеленый / светодиодная матрица | ЛК22-ADDS-GRN-LED-220 | 25118DEK |
| красный / светодиодная матрица | ЛК22-ADDS-RED-LED-220 | 25119DEK | ||
| желтый / светодиодная матрица | ЛК22-ADDS-YEL-LED-220 | 25120DEK | ||
| белый / светодиодная матрица | ЛК22-ADDS-WHI-LED-220 | 25121DEK | ||
| синий / светодиодная матрица | ЛК22-ADDS-BLU-LED-220 | 25122DEK | ||
| ЛК-22-ADDS 24В AC/DC |
 |
зеленый / светодиодная матрица | ЛК22-ADDS-GRN-LED-24 | 25065DEK |
| красный / светодиодная матрица | ЛК22-ADDS-RED-LED-24 | 25066DEK | ||
| желтый / светодиодная матрица | ЛК22-ADDS-YEL-LED-24 | 25067DEK | ||
| ЛК-22-ALTE |
 |
белый / неоновая лампа | ЛК22-ALTE-WHI-NEO | 25006DEK |
| зеленый / неоновая лампа | ЛК22-ALTE-GRN-NEO | 25007DEK | ||
| красный / неоновая лампа | ЛК22-ALTE-RED-NEO | 25008DEK | ||
| желтый / неоновая лампа | ЛК22-ALTE-YEL-NEO | 25009DEK | ||
| синий / неоновая лампа | ЛК22-ALTE-BLU-NEO | 25010DEK | ||
