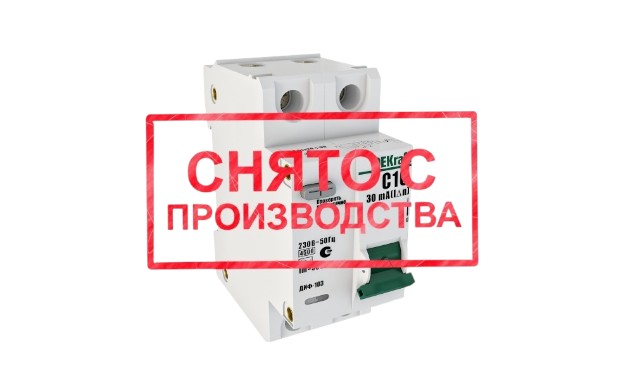

Дифференциальные автоматы электронные ДИФ-103 4,5кА
АВДТ (автоматическими выключателями дифференциального тока) сочетают функции автоматического выключателя и УЗО (ВДТ), обеспечивают три вида защиты — от короткого замыкания, перегрузки и возникновения утечки тока (в частности, вследствие прикосновения человека к токоведущим частям).
Конструктивно представляют собой автоматический выключатель с присоединенным к нему электронным блоком дифференциальной защиты.
АВДТ серии ДИФ-103 с отключающей способностью 4,5кА (есть возможность установки расцепителя независимого НД-103) применяются в однофазных сетях.
Сфера применения
Общественные и административные здания
Промышленные предприятия
Производственные объекты
Применяется в щитах этажных и других распределительных щитах, где требуется ступенчатая дифференциальная защита для жилищного, гражданского строительства.
Согласно ПУЭ п. 7.1.73. при установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставку и время срабатывания не менее чем в 3 раза большие, чем у УЗО, расположенного ближе к потребителю.
Преимущества
Четкая маркировка с крупными буквами ускоряет монтаж и упрощает дальнейшее использование аппаратов. Вы с легкостью найдете нужный автомат по основным характеристикам и среди нескольких схожих.
Модель ДИФ-103 экономит, как минимум, 30% места в распределительном щите благодаря ширине всего в 36 мм, в отличие от автоматического выключателя в паре с УЗО, занимающих 54 мм.
Три вида защиты - от токов короткого замыкания, токов перегрузки и токов утечки означает, что этот аппарат обеспечивает самую полную защиту электрической цепи и не требует дополнительного использования УЗО или автоматического выключателя.
Быстрая проверка работоспособности УЗО кнопкой "ТЕСТ" без вызова электрика. Проверить, работает ли устройство, просто - нажмите кнопку "ТЕСТ" на корпусе. Это необходимо делать ежемесячно!
Окошко-индикатор состояния контактов всегда показывает, замкнуты контакты или разомкнуты вне зависимости от положения рукоятки управления.
Технические характеристики
| Серия / Параметр | Откл. способность 4,5 кА |
| Соответствие регламентам и стандартам |
ТР ТС 004 / 2011, ТР ТС 020 / 2011, ТР ЕАЭС 037 / 2016 ГОСТ IEC 61009-1) |
| Число полюсов, P | 1+N |
| Номинальное напряжение переменного тока однофазных устройств, В | 230 |
| Номинальное напряжение переменного тока трехфазных устройств, В | - |
| Номинальное напряжение по изоляции Ui, В | 500 |
| Ряд номинальных токов In, А | 6, 10, 16, 20, 25, 32, 40 |
| Ряд номинальных отключающих дифференциальных токов IΔn, mА | 30 |
| Номинальный не отключающий дифференциальный ток IΔn, mА | 0.5 IΔn |
| Номинальная наибольшая включающая/отключающая способность Icn, А | 4 500 |
| Номинальная включающая и отключающая способность Im, А | 500 |
| Время отключения (срабатывания) при IΔn, с | ≤ 0,1 |
| Тип дифференциального расцепителя | AC |
| Механическая износостойкость, циклов, не менее | 4 000 |
| Коммутационная износостойкость, циклов, не менее | 2 000 |
| Степень защиты | IP 20 |
| Условия эксплуатации | УХЛ4 |
| Сечение присоединяемых проводов, мм2 | 25 |
| Усилие затяжки клеммных зажимов, Н·м | 2,5 |
| Предельное усилие затяжки клеммных зажимов, Н·м | 4,5 |
| Ремонтопригодность | Неремонтопригодный |
| Тип устройства | Электронный |
Схемы и графики
Полный ассортимент
| Внешний вид | Номинальный ток, А | Ток утечки, мА | Отключающая способность Icn, А | Количество полюсов | Наименование | Модель | |
|
Тип АС |
Тип А | ||||||
|
6 | 30 | 4 500 | 1P+N | ДИФ103-1N-006А-030-C | 16011DEK | - |
|
10 |
30 | 1P+N | ДИФ103-1N-010А-030-C | 16012DEK | - | ||
| 16 | 30 | 1P+N | ДИФ103-1N-016А-030-C | 16013DEK | - | ||
| 20 | 30 | 1P+N | ДИФ103-1N-020А-030-C | 16014DEK | - | ||
| 25 | 30 | 1P+N | ДИФ103-1N-025А-030-C | 16015DEK | - | ||
| 32 | 30 | 1P+N | ДИФ103-1N-032А-030-C | 16016DEK | - | ||
| 40 | 30 | 1P+N | ДИФ103-1N-040А-030-C | 16017DEK | - | ||
Аксессуары
| Внешний вид | Наименование | Серия | Каталожный номер |
|
НД-103
|

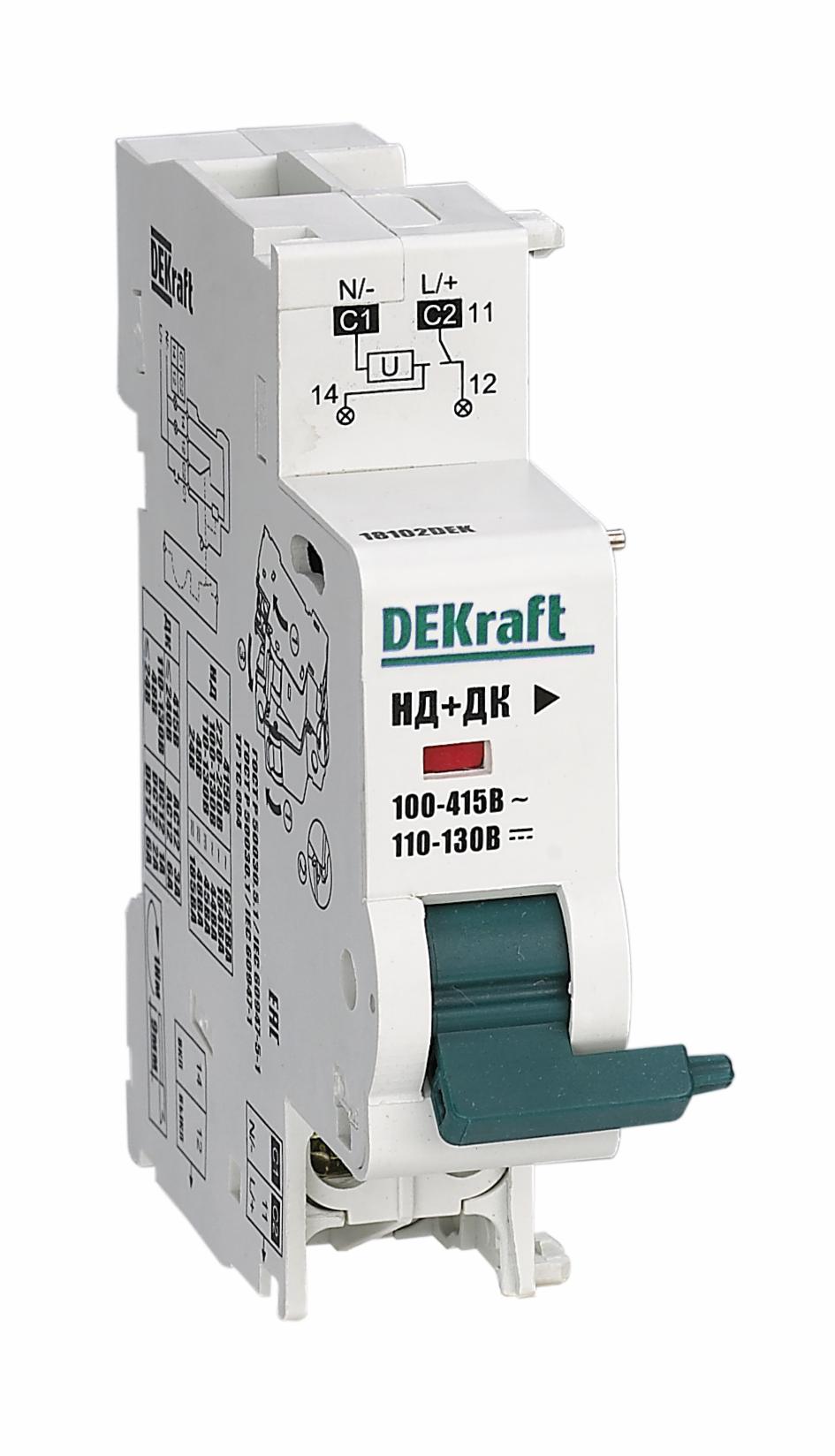

Независимый расцепитель НД-103-220В | ДИФ-103 4,5 кА | 18025DEK |
|
НД-103  |
Независимый расцепитель НД-103-12В | ДИФ-103 4,5 кА | 18031DEK |
|
НД-103  |
Независимый расцепитель НД-103-24В | ДИФ-103 4,5 кА | 18032DEK |
