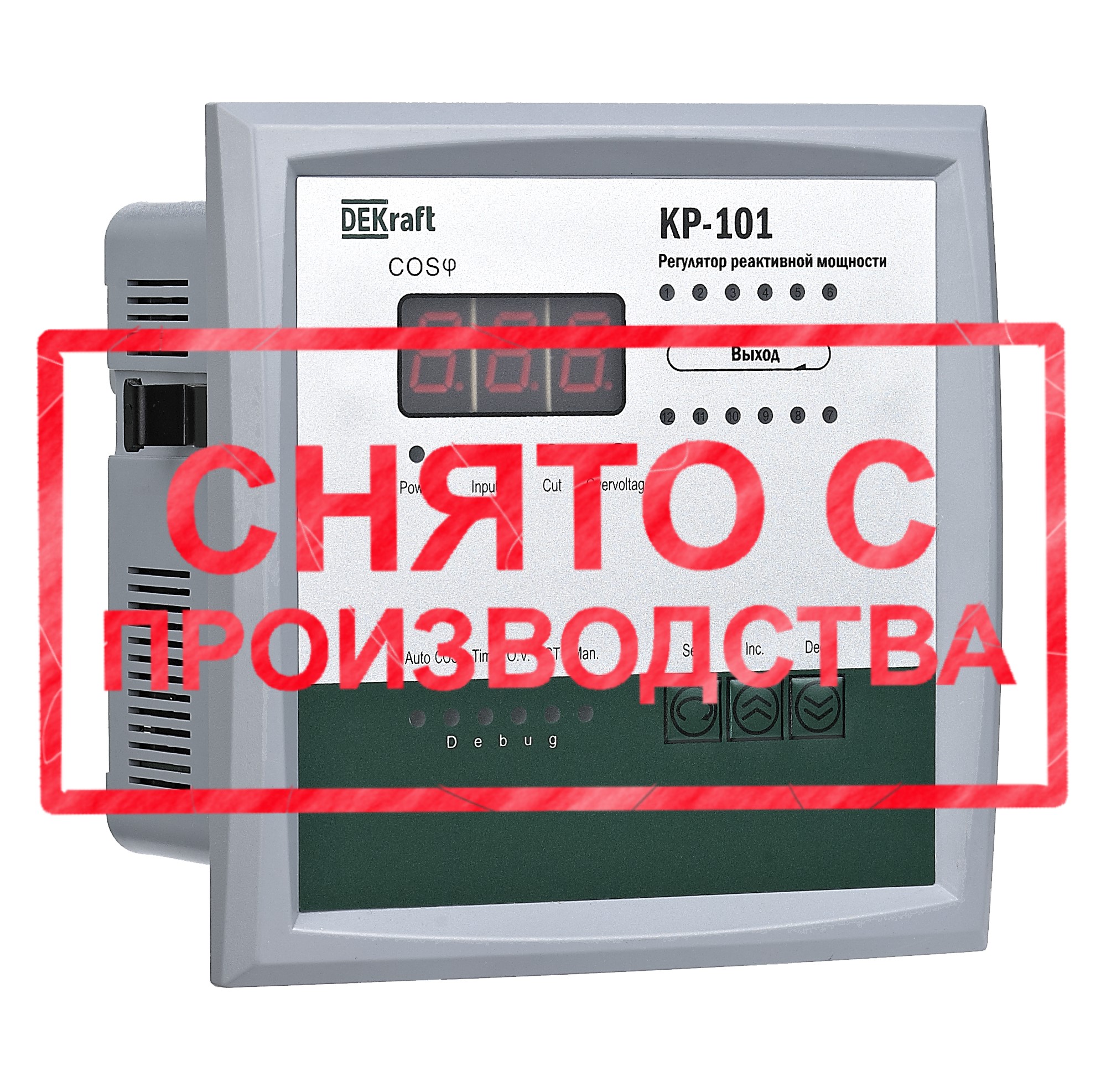

Регуляторы реактивной мощности КР-101
Регуляторы реактивной мощности серии КР-101 — это специальный контроллер для компенсации реактивной мощности в низковольтной системе распределения электроэнергии, который определяет коэффициент мощности в сети и в зависимости от его значения производит автоматическое включение или отключение конденсаторных батарей для обеспечения требуемого коэффициента мощности.
Номинальное напряжение питающей сети для КР-101 составляет 220 или 380 В переменного тока. КР-101 может применяться для компенсации реактивной мощности в однофазной или трехфазной сети соответственно.
В устройстве используется управляющий микроконтроллер на основе передовых технологий, поддерживающий обновление программного обеспечения для расширения функциональности, повышения точности и обеспечения стабильной работы.
С помощью регулятора КР-101 можно настроить пороговое значение cosφ, выдержки времени на включение конденсаторов, значение минимального и максимального напряжения.
Сфера применения
Регуляторы реактивной мощности КР-101 предназначены для использования в установках и щитах компенсации реактивной мощности (КРМ) централизовано на объектах или непосредственно у потребителей с низким коэффициентом мощности.
Для автоматического управления конденсаторными батареями к регулятору подключаются контакторы КМ-102-САР, специально предназначенные для коммутации конденсаторной нагрузки.
В зависимости от артикула к регулятору КР-101 подключается до 12 ступеней конденсаторов.
Преимущества
Настройка
Панель управления интуитивно понятна и удобна в настройке, параметры сети отображаются на светодиодном дисплее.
Полный набор комплектующий УКРМ
Мы предлагаем все базовые комплектующие для устройств КРМ:
- конденсаторы,
- регуляторы,
- контакторы.
Подключение
Схема подключения регулятора размещена на корпусе устройства, что упрощает монтаж и предотвращает ошибки при подключении.
Широкий ассортимент
Ассортимент регуляторов включает в себя устройства как для однофазной, так и для трехфазной сети с полным набором ступеней регулирования.
Индикация
Показывает режим работы, нарушения в сети, включение ступеней конденсаторной батареи.
Безопасность
Регулятор автоматически отключает конденсаторы от сети при повышенном или пониженном напряжении, пороговые значения которых могут быть отрегулированы.
Технические характеристики
Параметр | Значение параметра | Значение по умолчанию |
Измеряемое напряжение | 380 / 220 В ±15 % | - |
Измеряемый ток (ls) | n/5 A (ls≤5 A) | - |
Частота | 50–60 Гц | - |
Чувствительность | 50 мА | - |
Порог по входному сигналу | От 0,80 (запаздывание) до –0,82 (опережение), регулировка с шагом 0,01 | 0,95 |
Порог отключения | От –0,80 (опережение) до 0,82 (запаздывание), регулировка с шагом 0,01 | –0,99 |
Настройка контуров | 1–12, регулировка с шагом 1 | - |
Настройка времени | 1–120 с, регулировка с шагом 1 с | 30 с |
Настройки по перенапряжению | 400–450 В (для 380 В), регулировка с шагом 5 В | 430 В |
235–260 В (для 220 В), регулировка с шагом 5 В | 245 В | |
Защита от пониженного напряжения | 300 В (для 380 В) / 170 В (для 220 В) | - |
Настройки по минимальному току | 0–500 мА, регулировка с шагом 50 мА | 200 мА (0 для отключения) |
Индикация cos | Опережение и запаздывание (0,00–0,99) с точностью 0,01 | - |
Рабочий режим | Непрерывная работа, циклическое переключение | - |
Выходные контуры | 4, 6, 8, 10, 12 контуров | - |
Мощность выходов | Каждая группа 5 A, резистивная нагрузка 220 В / 3 A, резистивная нагрузка 380 В | - |
Степень защиты | IP30 для передней панели | - |
Масса | < 0,85 кг | - |
Схемы и графики

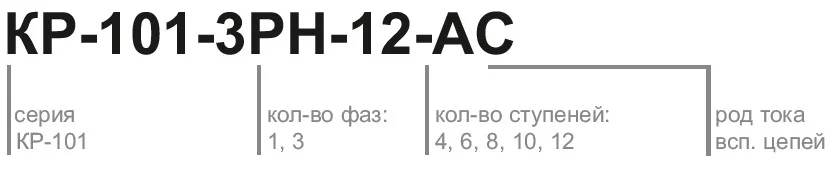

Структура условного обозначения
Полный ассортимент
Внешний вид | Количество фаз | Номинальное напряжение вспомогательных цепей, В | Количество ступеней | Модель | Артикул |

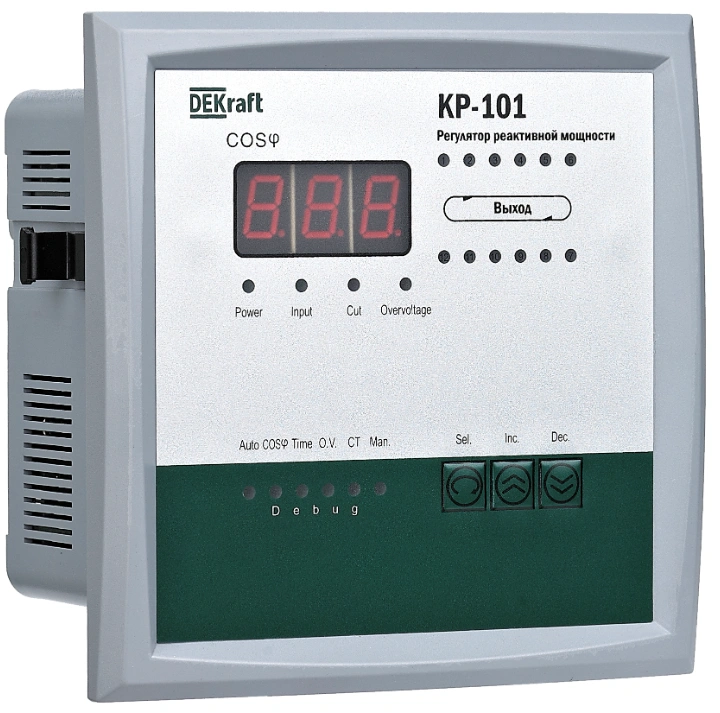

![]() | 3PH | 380 АС | 12 | КР-101-3PH-12-AC | 50500DEK |
3PH | 380 АС | 10 | КР-101-3PH-10-AC | 50502DEK | |
3PH | 380 АС | 8 | КР-101-3PH-8-AC | 50504DEK | |
3PH | 380 АС | 6 | КР-101-3PH-6-AC | 50506DEK | |
3PH | 380 АС | 4 | КР-101-3PH-4-AC | 50508DEK | |
1PH | 220 AC | 12 | КР-101-1PH-12-AC | 50510DEK | |
1PH | 220 AC | 10 | КР-101-1PH-10-AC | 50511DEK | |
1PH | 220 AC | 8 | КР-101-1PH-8-AC | 50513DEK | |
1PH | 220 AC | 6 | КР-101-1PH-6-AC | 50514DEK | |
1PH | 220 AC | 4 | КР-101-1PH-4-AC | 50515DEK |
