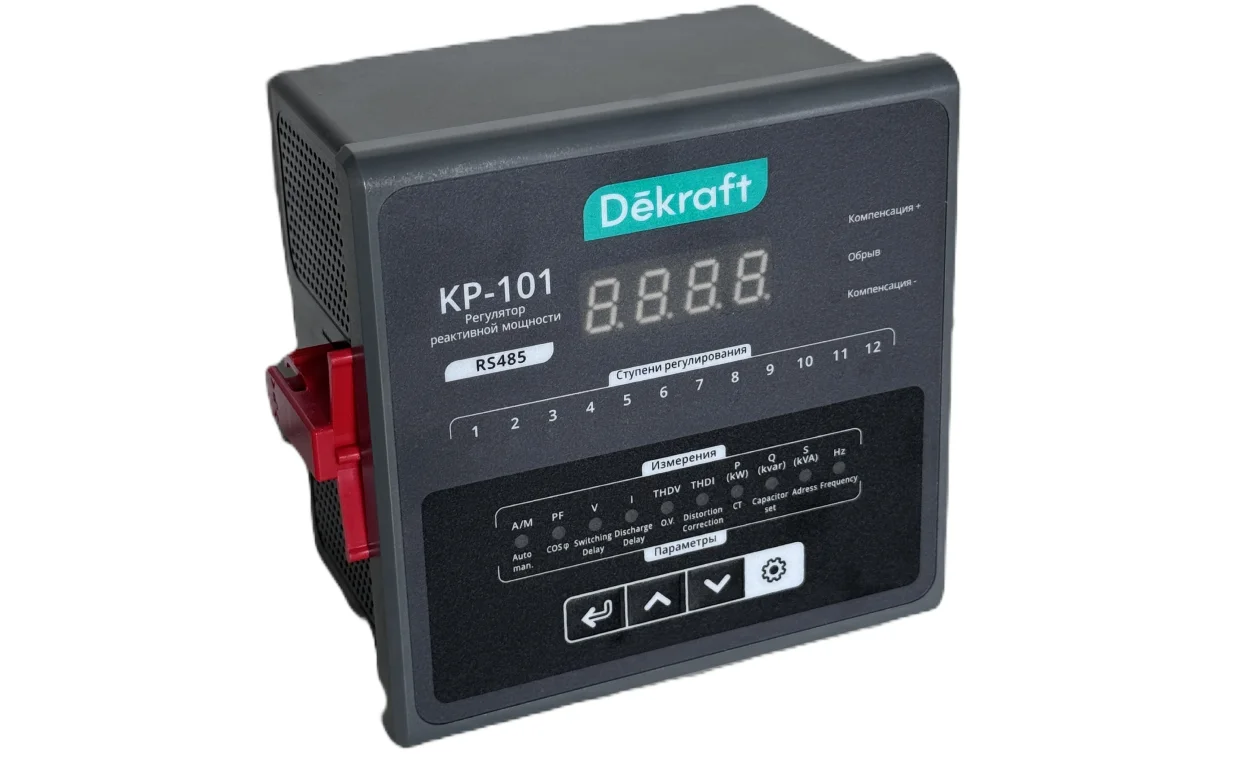

Регулятор реактивной мощности серии КР-101
Регулятор реактивной мощности серии КР-101 new предназначен для автоматической регулировки устройства компенсации реактивной мощности в низковольтной распределительной сети, что позволяет достичь заданного пользователем коэффициента мощности, повышает эффективность силового трансформатора, уменьшает потери в линии и улучшает качество электроэнергии.
Номинальное напряжение питающей сети для КР-101 составляет 220В или 380В переменного тока. Следовательно, может применяться для компенсации реактивной мощности в однофазной или трехфазной сети.
В устройстве используется управляющий микроконтроллер на основе передовых технологий, поддерживающий обновление программного обеспечения для расширения функциональности, повышения точности и обеспечения стабильной работы.
Регулятор реактивной мощности серии КР-101 new работает по аппаратному стандарту RS485 и поддерживает протокол сообщений MODBUS-RTU.
Сфера применения
Промышленные предприятия
Производственные объекты
Преимущества
| Конструкция и монтаж | Использование | ||

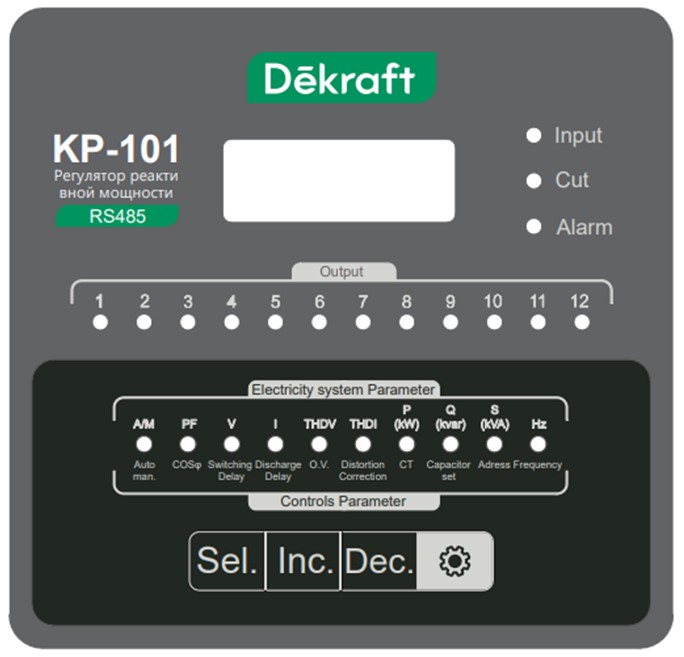

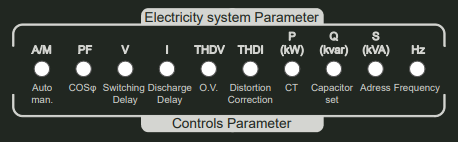

 | Настройка Панель управления интуитивно понятна и удобна в настройке, параметры сети отображаются на светодиодном дисплее |  | Наличие двух режимов работы В автоматическом режиме переключение ступеней осуществляется в соответствии с заданными настройками. В ручной режиме включение ступеней осуществляется вручную пользователем. |

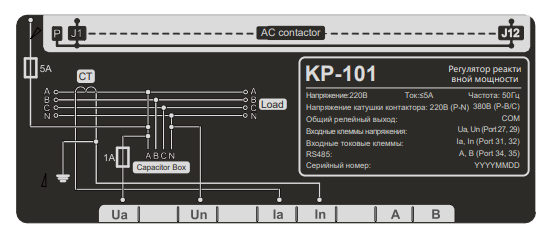

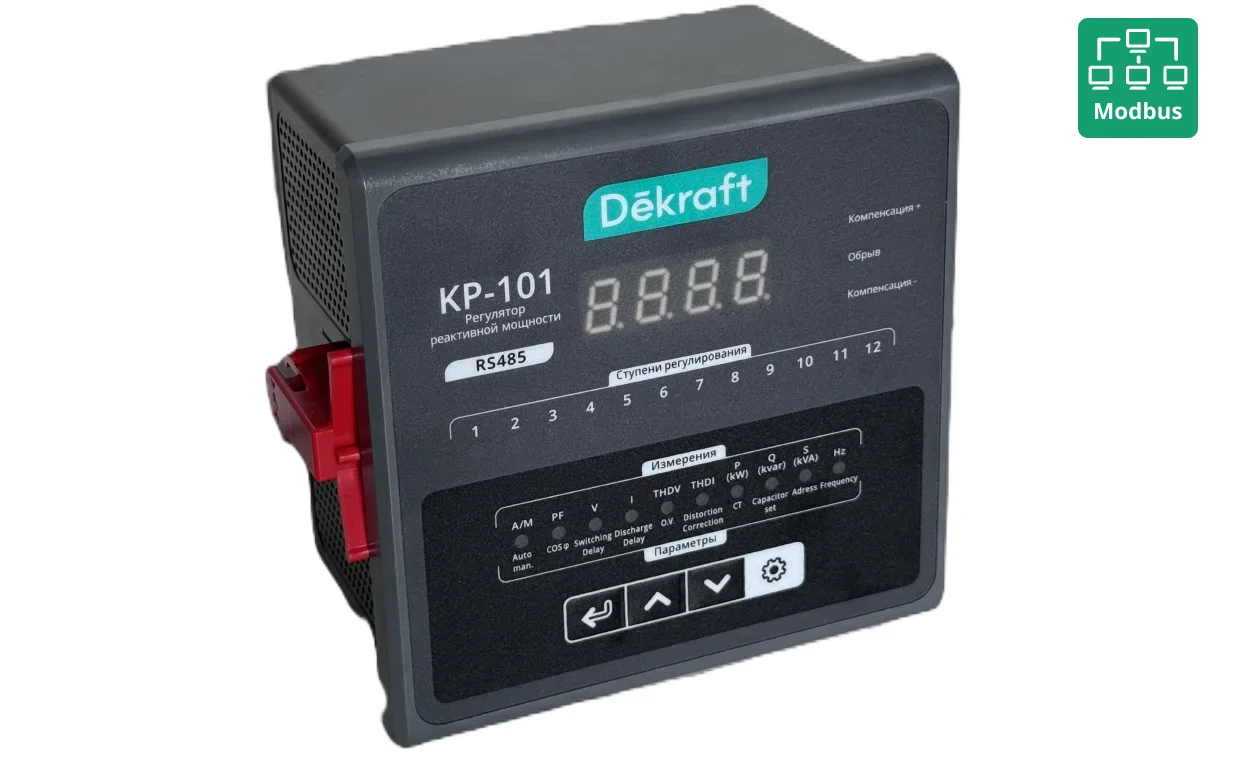

 | Простое подключение Схема подключения регулятора размещена на корпусе устройства, что упрощает монтаж и предотвращает ошибки при подключении. |  | Протокол связи Modbus Линия связи позволяет осуществлять обмен данными, управление, контроль и мониторинг параметров сети. |
 | Индикация Показывает режим работы, нарушения в сети, включение ступеней конденсаторной батареи |  | Безопасность Регулятор автоматически отключает конденсаторы от сети при повышенном или пониженном напряжении, пороговые значения которых могут быть отрегулированы. |
Технические характеристики
| Параметр | Значение параметра |
| Номинальное рабочее напряжение | 380 В AC ±15 % (Ua–Uc), 220 В АС |
| Номинальный рабочий ток | 0-5 А |
| Частота | 45-65 Гц |
| Чувствительность | 50 мА |
| Входное сопротивление токового сигнала | < 0,01 Ом |
| Защита от пониженного напряжения | 300 В, 170 В |
| Рабочий режим | Ручной / Автоматический |
| Выходные контуры | 12 контуров |
| Мощность выходов | 5 A, резистивная нагрузка 220 В AC 3 А, резистивная нагрузка 380 В АС |
| Потребляемая мощность | 10 ВА |
| Степень защиты | IP30 для корпуса, IP40 для панели управления |
Схемы и графики

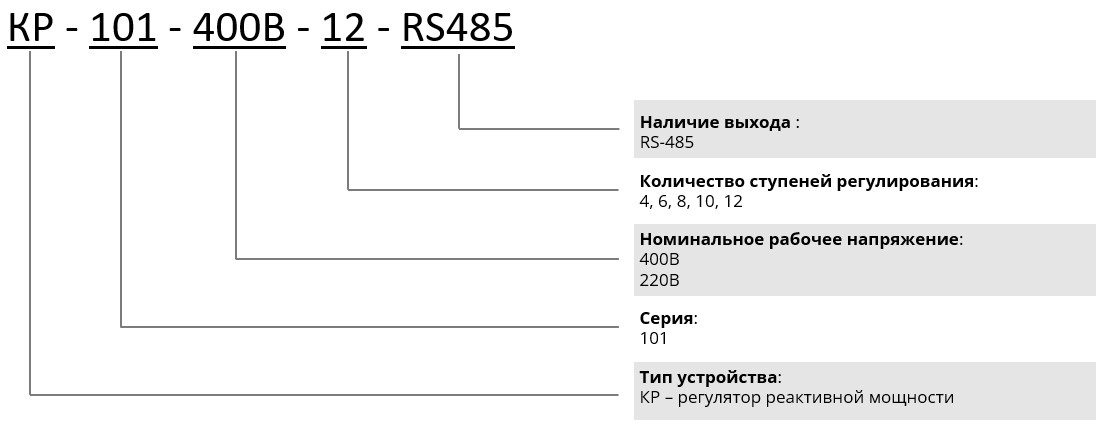

Структура условного обозначения
Полный ассортимент
| Внешний вид | Кол-во фаз | Номинальное напряжение, В | Кол-во ступеней | Функция передачи данных | Модель | Артикул |
 |

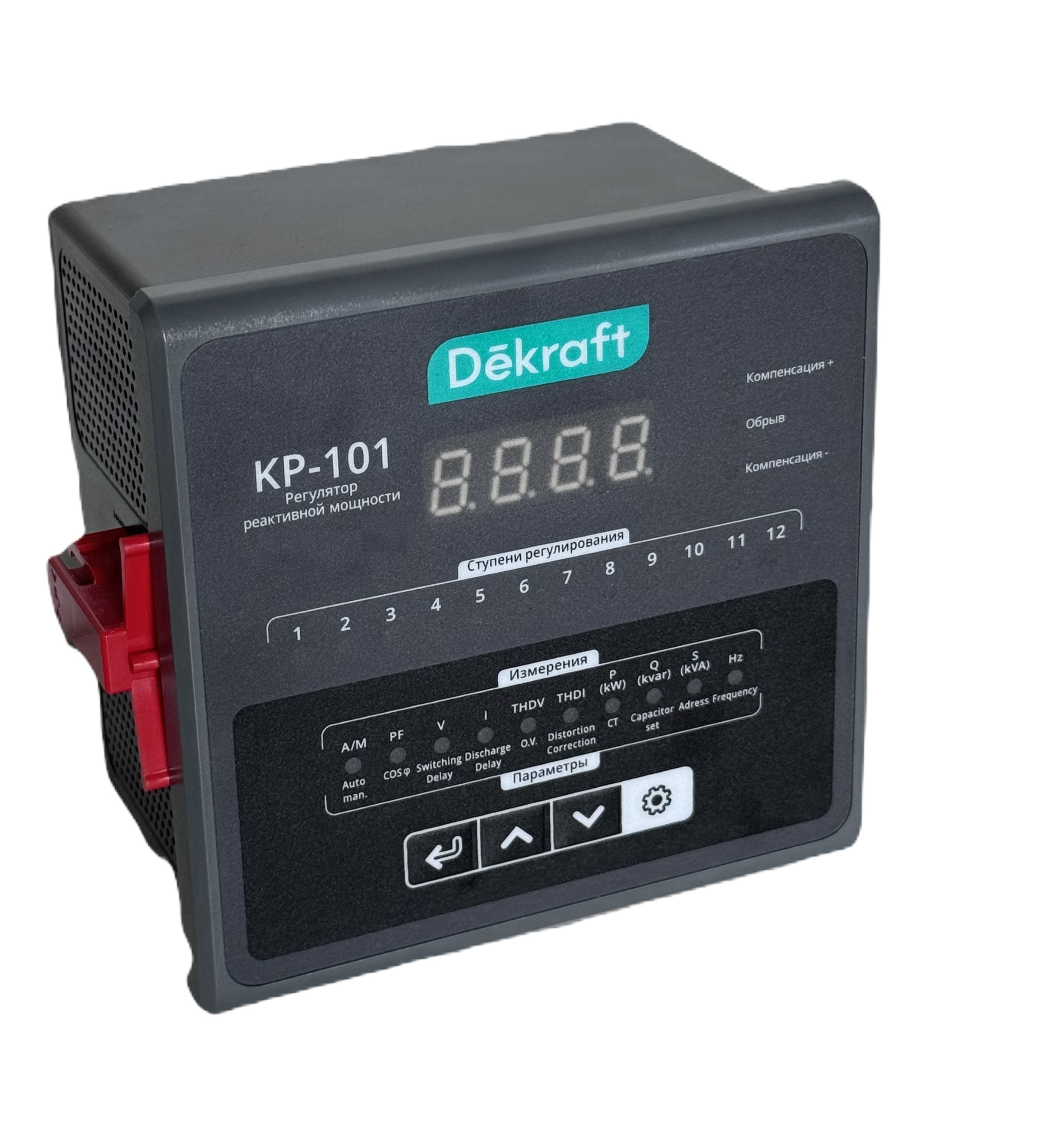

3РН | 380В АС | 12 | нет | КР-101-380B-12 | 50570DEK |
| 3РН | 380В АС | 10 | нет | КР-101-380B-10 | 50571DEK | |
| 3РН | 380В АС | 8 | нет | КР-101-380B-8 | 50572DEK | |
| 3РН | 380В АС | 6 | нет | КР-101-380B-6 | 50573DEK | |
| 3РН | 380В АС | 4 | нет | КР-101-380B-4 | 50574DEK | |
| 1РН | 220В АС | 12 | нет | КР-101-220B-12 | 50575DEK | |
| 1РН | 220В АС | 10 | нет | КР-101-220B-10 | 50576DEK | |
| 1РН | 220В АС | 8 | нет | КР-101-220B-8 | 50577DEK | |
| 1РН | 220В АС | 6 | нет | КР-101-220B-6 | 50578DEK | |
| 1РН | 220В АС | 4 | нет | КР-101-220B-4 | 50579DEK | |
 |

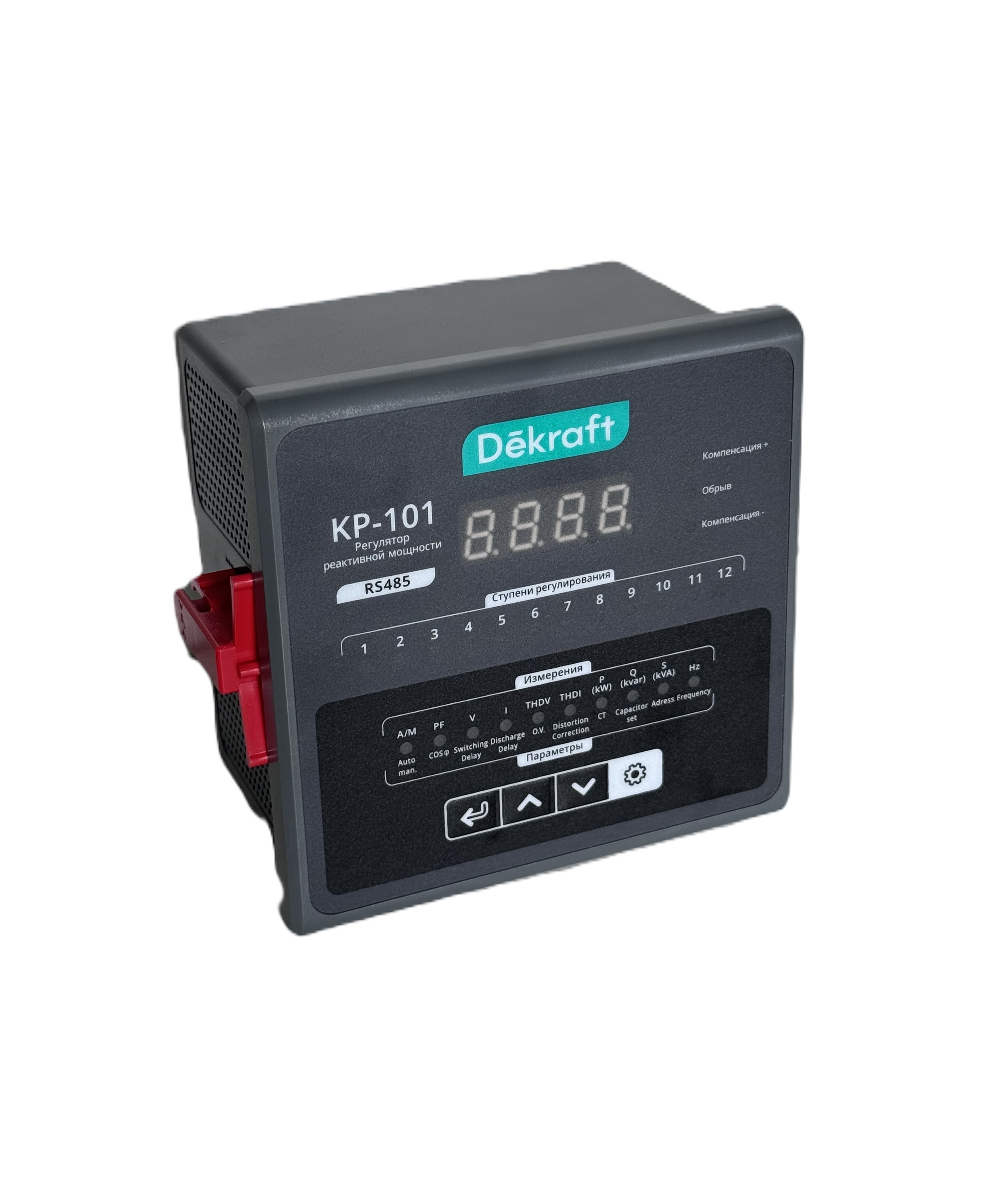

3РН | 380В АС | 12 | есть | КР-101-380B-12-RS485 | 50580DEK |
| 3РН | 380В АС | 10 | есть | КР-101-380B-10-RS485 | 50581DEK | |
| 3РН | 380В АС | 8 | есть | КР-101-380B-8-RS485 | 50582DEK | |
| 3РН | 380В АС | 6 | есть | КР-101-380B-6-RS485 | 50583DEK | |
| 3РН | 380В АС | 4 | есть | КР-101-380B-4-RS485 | 50584DEK | |
| 1РН | 220В АС | 12 | есть | КР-101-220B-12-RS485 | 50585DEK | |
| 1РН | 220В АС | 10 | есть | КР-101-220B-10-RS485 | 50586DEK | |
| 1РН | 220В АС | 8 | есть | КР-101-220B-8-RS485 | 50587DEK | |
| 1РН | 220В АС | 6 | есть | КР-101-220B-6-RS485 | 50588DEK | |
| 1РН | 220В АС | 4 | есть | КР-101-220B-4-RS485 | 50589DEK |
