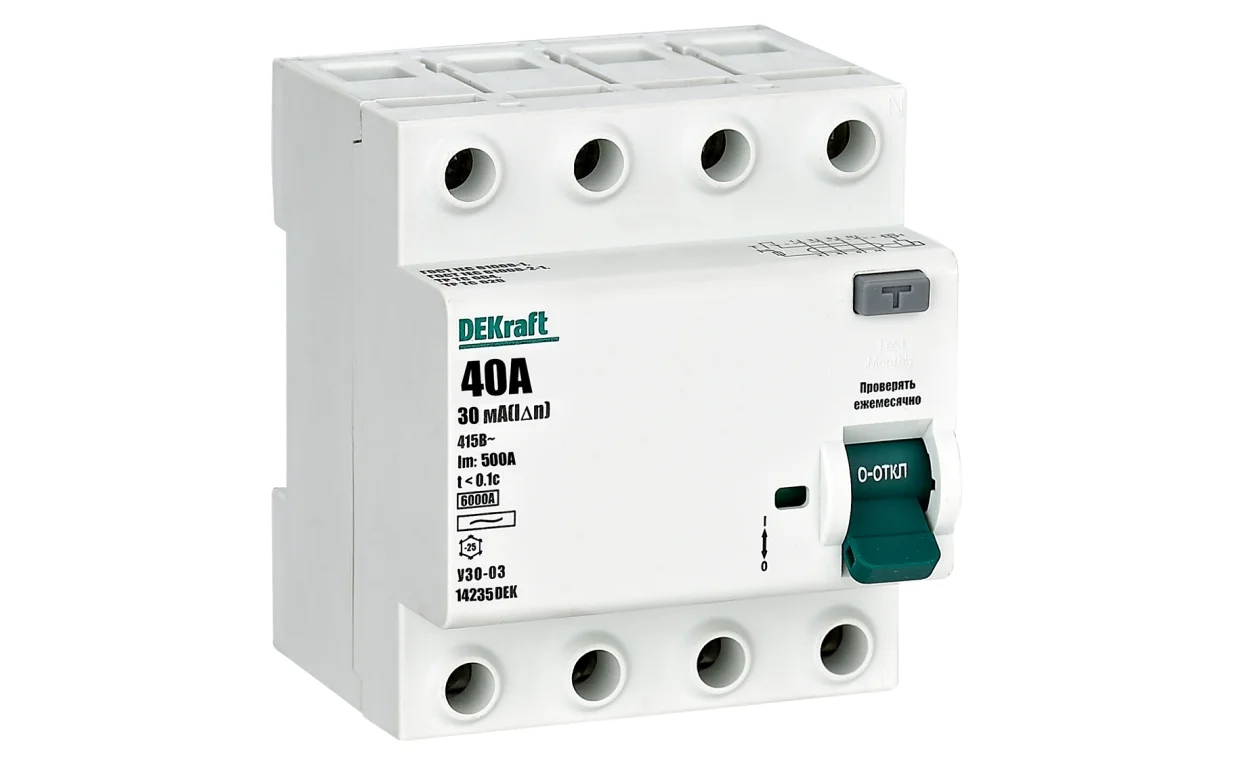

Выключатели дифференциального тока серии УЗО-03 6кА

Устройства не обеспечивают защиту от перегрузки и токов короткого замыкания, они используются исключительно

в сочетании с автоматическим выключателем, либо предохранителем.При сборке выключатель дифференциального тока (ВДТ) и автоматический выключатель (для защиты ВДТ)устанавливаются последовательно, при этом номинальный ток аппарата должен быть на одну ступень выше — т. е. 20А при установке последовательно с автоматом на 16А, 32А при установке с автоматом на 25А.Выключатели дифференциального тока (ВДТ) серии УЗО- 03 являются электромеханическими.

Сфера применения Преимущества Технические характеристики Схемы и графики Полный ассортимент Документы

Сфера применения

Общественные и административные здания
Промышленные предприятия
Производственные объекты

ВДТ применяются для защиты человека от поражения электрическим током при контакте с токопроводящими частями. Они также служат для защиты электроустановок от риска возникновения пожаров вследствие утечек тока.

Аппараты широко используются в энергосистемах в жилых, административных, коммерческих, производственных и других зданий. В новом поколении ВДТ представлены модификации с типом дифференциального расцепителя A, что позволяет использовать серию для большего количества применений.

Преимущества

Место для надписи на лицевой стороне каждого аппарата

Дает возможность нанести информацию о защищаемой цепи, либо наклейку.

ВДТ серии УЗО-03 NEW

Устойчивее к токам короткого замыкания, чем его аналоги с номинальным условным током короткого замыкания Inc 4500 А.

Высший стандарт надежности

Электромеханические ВДТ не зависят от наличия напряжения в сети и не имеют собственного потребления электроэнергии. Они защищают цепь даже при обрыве нулевого или фазного проводника. Такой аппарат является самым надежным средством защиты жизни человека, а также имущества от пожаров.

Четкая маркировка с крупными буквами

Ускоряет монтаж и упрощает дальнейшее использование аппаратов. Вы с легкостью найдете нужный аппарат среди нескольких схожих по основным характеристикам.

Типы A и AC

В серии УЗО-03 представлены модификации ВДТ с типом дифференциального расцепителя A и AC, что позволяет использовать серию для большего количества применений.

Быстрая проверка работоспособности аппарата кнопкой «ТЕСТ» без вызова электрика

Проверить, работает ли устройство, просто — нажмите кнопку «ТЕСТ» на корпусе. Это необходимо делать ежемесячно!

Эксплуатация ВДТ при -25°С

Электромеханическая конструкция аппарата позволяет монтировать и эксплуатировать его даже в условиях низкой температуры, что обозначено специальным знаком на передней панели.

Окошко-индикатор состояния контактов

Всегда показывает, замкнуты контакты или разомкнуты вне зависимости от положения рукоятки управления.

Технические характеристики

Параметр	Значение
Соответствие регламентам и стандартам	ТР ТС 004 / 2011, ТР ТС 020 / 2011, ТР ЕАЭС 037 / 2016 ГОСТ IEC 61008-1
Количество полюсов	2P, 4P
Номинальное напряжение изоляции Ui	500 В
Номинальное рабочее напряжение Ue	230 / 400 В
Номинальный ток нагрузки In, А	10, 16, 20, 25, 32, 40, 63, 80, 100
Номинальный отключающий дифференциальный ток (уставка) IΔn, мA	10, 30, 100, 300
Номинальный неотключающий дифференциальный ток IΔnо, мA	0.5 IΔn (5, 15, 50, 150)
Номинальный условный ток короткого замыкания (КЗ) Inc, А	6 000
Тип дифференциального расцепителя	AC, A
Электрическая износостойкость, циклов В-О, не менее	3 000
Механическая износостойкость, циклов В-О, не менее	8 500 (≤100А), 7 000 (125А)
Тип устройства	электромеханический
Максимальное сечение подключаемого провода	10-63А: 25 мм², 80-100А: 35 мм²
Диапазон рабочих температур	-25 ÷ +60 ºС
Усилие затяжки клеммных зажимов	2,5 (6-32А), 3,0 (40-125А)
Ремонтопригодность	Неремонтопригодный
Гарантийный срок эксплуатации	5 лет
Страна изготовления	Китай

Выключатели дифференциального тока серии УЗО-03 6кА

Сфера применения

Преимущества

Технические характеристики

Схемы и графики

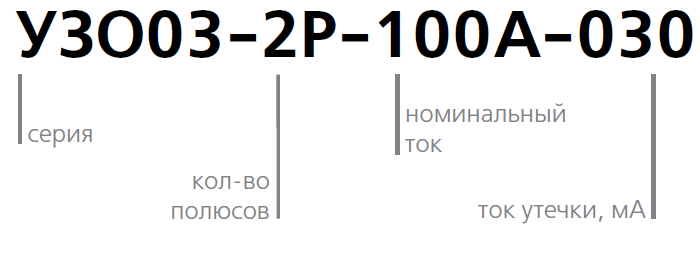

Структура условного обозначения
