Воздушные автоматические выключатели

В этой статье:

• Что такое воздушные автоматические выключатели
• Принцип работы воздушных автоматических выключателей
• Классификация и виды воздушных автоматических выключателей
• Основные элементы конструкции
• Сфера применения и назначение
• Плюсы и минусы воздушных автоматических выключателей
• Основные технические параметры
• Как выбрать воздушный автоматический выключатель
• Заключение

Что такое воздушные автоматические выключатели

Воздушные выключатели это — коммутационные электрические аппараты, предназначенные для защиты силовых цепей от токов короткого замыкания и перегрузок, а также для управления режимами работы электроустановок. Термин «воздушные» указывает на способ гашения дуги: в момент отключения она подавляется потоком воздуха.

Наряду с воздушными в электроэнергетике применяются вакуумные, элегазовые и масляные выключатели. Вакуумные распространены в сетях среднего напряжения благодаря компактности и минимальному обслуживанию; элегазовые — в высоковольтных сетях от 110 кВ и выше. Воздушные выключатели занимают свою нишу там, где требуется отключение очень высоких токов в мощных низковольтных сетях: они отличаются высокой ремонтопригодностью и не используют горючих или экологически опасных сред.

Принцип работы воздушных автоматических выключателей

Принцип действия воздушного автоматического выключателя основан на обнаружении аварийного режима в электрической цепи и последующем автоматическом размыкании контактов. Когда ток превышает допустимое значение — вследствие перегрузки или короткого замыкания — срабатывает расцепитель, который воздействует на механизм отключения.

В момент размыкания силовых контактов между ними возникает электрическая дуга высокой температуры. Принцип гашения дуги реализован за счет воздушного потока: сжатый воздух или поток атмосферного воздуха, создаваемый специальными дугогасительными камерами, интенсивно охлаждает и деионизирует дугу, обеспечивая ее надежное гашение. Это позволяет автомату безопасно работать при высоких токах отключения без риска повреждения.

Классификация и виды воздушных автоматических выключателей

Воздушные автоматические выключатели классифицируются по нескольким ключевым параметрам:

Компания Dekraft представляет две серии автоматический выключателей в выкатном и стационарном исполнениях:

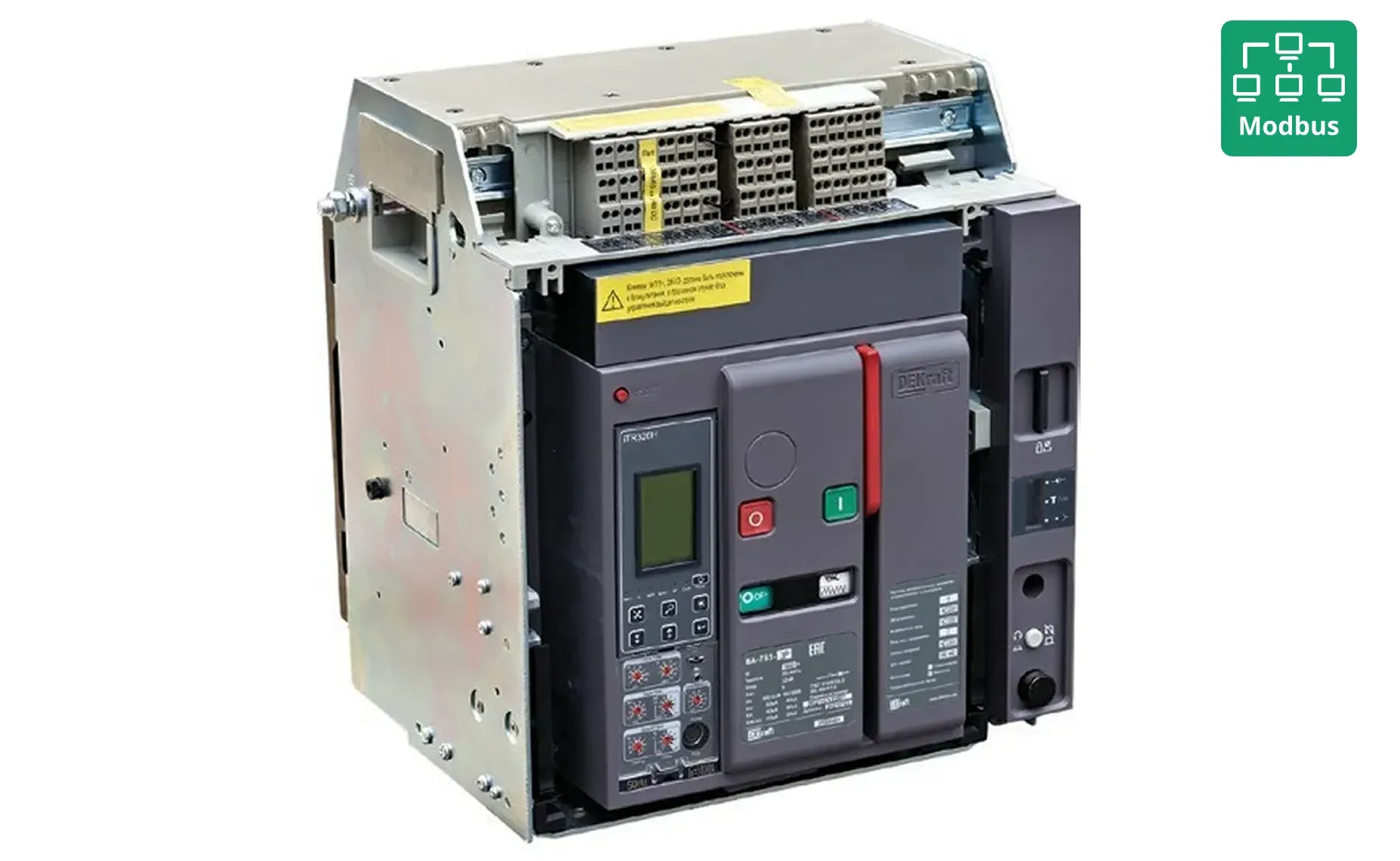

• Автоматические выключатели серии ВА-750 на номинальные токи от 400 до 4000 А;

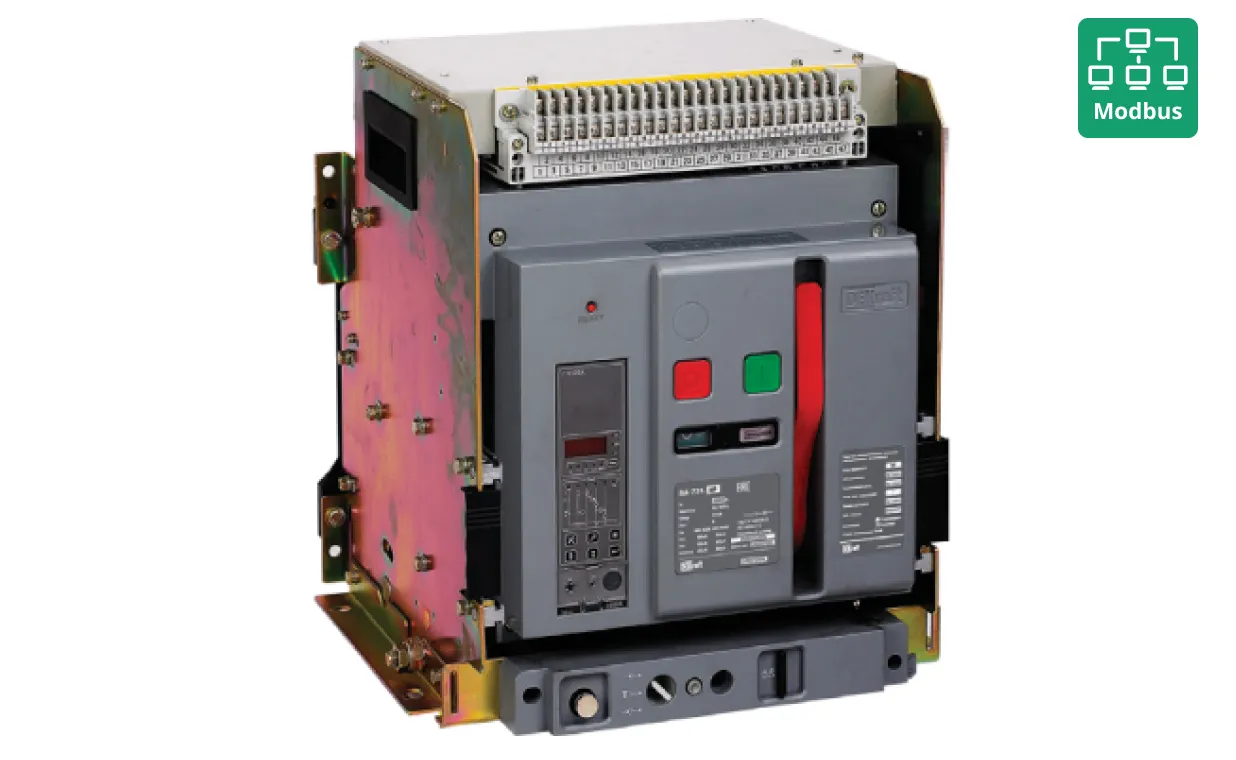

• Автоматические выключатели серии ВА-730 на номинальные токи от 630 до 6300 А.

Основные элементы конструкции

Конструкция воздушного автоматического выключателя включает следующие основные узлы:

• Силовые контакты — главные (основные) и дугогасительные, обеспечивающие коммутацию тока в цепи.
• Дугогасительное устройство — камера, в которой происходит гашение электрической дуги с помощью воздушного потока.
• Привод — механизм взвода и отключения, может быть ручным, электромоторным или пружинным.
• Расцепители — элементы, реагирующие на аварийные режимы и инициирующие отключение.
• Корпус и рама — несущая конструкция, объединяющая все элементы автомата.

Каждый из перечисленных элементов играет важную роль в обеспечении надёжной и безопасной работы аппарата. Особое внимание в конструкции уделяется дугогасительному устройству, поскольку именно от его эффективности зависит способность выключателя отключать высокие токи без повреждения оборудования.

Виды расцепителей

Расцепитель — ключевой элемент автоматического выключателя, непосредственно инициирующий отключение при возникновении аварийного режима. По принципу действия расцепители делятся на несколько типов.

Тепловой расцепитель

Реагирует на длительную перегрузку по току: биметаллическая пластина нагревается и изгибается, приводя в действие механизм отключения.

Электромагнитный расцепитель

Срабатывает мгновенно при токах короткого замыкания: электромагнит при большом токе втягивает сердечник, механически разрывая цепь.

Электронный (микропроцессорный) расцепитель

Современное решение, позволяющее задавать уставки по длительной перегрузке, кратковременной задержке и мгновенному отключению, а также настраивать защиту от замыкания на землю. Ключевое преимущество — селективность: при аварии отключается только ближайший к повреждению аппарат, тогда как вышестоящий выключатель остается в работе. В некоторых моделях предусмотрен независимый расцепитель — для дистанционного отключения, и расцепитель минимального напряжения — для защиты при падении напряжения ниже допустимого предела.

Сфера применения и назначение

Воздушный автоматический выключатель предназначен прежде всего для работы в качестве вводного или секционного аппарата, а также для защиты отдельных мощных линий, отходящих от распределительного щита. В большинстве промышленных и коммерческих решений такие устройства работают в сетях переменного тока до 690 В.

Основные области применения:

• Промышленные предприятия — защита питающих линий, трансформаторов, электродвигателей и другого силового оборудования.
• Электростанции и подстанции — коммутация и защита мощных электрических цепей в энергетической инфраструктуре.
• Крупные коммерческие объекты — торговые центры, бизнес-центры, гостиницы, где требуется мощный вводной аппарат в главном распределительном щите.
• Объекты критической инфраструктуры — больницы, котельные, насосные станции, где недопустимы перебои в электроснабжении.
• Горнодобывающая промышленность — в условиях повышенных требований к надежности и устойчивости к тяжелым условиям эксплуатации.
• Морские суда и нефтяные платформы — там, где необходима высокая надёжность защиты при ограниченном пространстве.

Воздушный автомат устанавливают там, где обычный модульный выключатель не подходит по номинальному току, ресурсу и отключающей способности. В главном распределительном щите он становится ключевым элементом защиты: через него проходит питание значительной части объекта, поэтому к его выбору и обслуживанию предъявляют особые требования.

Плюсы и минусы воздушных автоматических выключателей

Основные технические параметры

При выборе и эксплуатации воздушного автоматического выключателя необходимо учитывать следующие ключевые характеристики:

Номинальный ток (In) — максимальный ток, при котором выключатель работает без срабатывания защиты в течение неограниченного времени. Для воздушных автоматов эта величина, как правило, составляет от 630 А до нескольких тысяч ампер.

Номинальное напряжение (Un) — рабочее напряжение сети, для которой предназначен аппарат. Большинство низковольтных воздушных автоматов рассчитано на 400–690 В переменного тока.

Предельный ток отключения (Icu/Ics) — максимальный ток короткого замыкания, который автомат способен безопасно отключить. Этот параметр критически важен для защиты силовых сетей и определяет допустимое применение аппарата.

Степень защиты оболочки (IP) — характеризует устойчивость к воздействию пыли и влаги. Класс электромеханического взаимодействия (механический ресурс) — количество операций включения/отключения, которое автоматический выключатель способен выполнить без потери работоспособности.

Как выбрать воздушный автоматический выключатель

Правильный выбор воздушного выключателя определяет надежность всей системы электроснабжения. Ошибка в подборе аппарата может привести как к ложным срабатываниям, так и к отказу защиты в аварийной ситуации. Чтобы этого избежать, важно последовательно оценить ключевые технические параметры.

Критерии выбора

При подборе автоматического выключателя воздушного типа необходимо последовательно проверить следующие критерии:

• Номинальный ток: должен соответствовать максимальному рабочему току защищаемой цепи с учетом допустимых перегрузок.
• Напряжение сети: номинальное напряжение автомата должно быть не ниже напряжения сети, в которой он будет работать.
• Ток короткого замыкания: предельная отключающая способность аппарата (Icu) должна превышать ожидаемый ток КЗ в точке установки.
• Тип расцепителей и их характеристики: выбирайте тип защиты (тепловая, электромагнитная, электронная) исходя из требований к точности и гибкости настройки.
• Конструктивное исполнение: стационарный или выкатной, тип привода, число полюсов — определяется схемой и условиями эксплуатации.
• Условия окружающей среды: температура, влажность, наличие агрессивных веществ — влияют на выбор исполнения и степень защиты IP.

Помимо технических параметров, при выборе следует учитывать наличие сервисного обслуживания выбранного производителя, доступность запасных частей и совместимость с уже установленным оборудованием. Правильно подобранный воздушный автомат обеспечит долгосрочную и безотказную защиту электрической сети.

Заключение

Воздушный автоматический выключатель — надежный аппарат для защиты мощных электрических сетей: в промышленности, энергетике, на крупных коммерческих и инфраструктурных объектах. Сочетание высокой отключающей способности, экологической безопасности и гибкости настройки делает его оптимальным выбором там, где цена ошибки высока.

Грамотный подбор с учетом токов короткого замыкания, условий эксплуатации и требований к селективности, а также своевременное техническое обслуживание — залог того, что автомат будет работать именно тогда, когда это действительно нужно.
