Схемы подключения контакторов в цепях управления освещением

Опубликовано: 05.02.2026

В этой статье:



Контакторы — это электромеханические устройства, предназначенные для включения и выключения электрических цепей. Они необходимы для работы с осветительными установками, которые требуют стабильной работы при значительных нагрузках.

Что такое контактор и его роль в цепях управления освещением

Контактор действует по следующему принципу: внутри устройства находится катушка, которая, при подаче на нее электрического тока, создает магнитное поле. Это поле втягивает в сердечник катушки якорь, который замыкает контакты устройства, замыкая цепь и подавая напряжение на осветительную нагрузку. Когда катушка отключается от питания, контакты размыкаются, и цепь разрывается, прекращая подачу энергии.

Контактор отличается от обычного выключателя тем, что специально предназначен для многократной коммутации цепи под нагрузкой без перегрева и выхода из строя. В обычных выключателях, особенно механических, значительно меньше ресурс, искрения и подгорания при включении отключении пусковых токов и токов нагрузки приводят к быстрому износу контактных поверхностей.

Преимущества контакторов перед обычными выключателями при коммутации мощных осветительных нагрузок:

Устойчивость к высоким токам

Контакторы работают с большими токами, которые могут возникать при включении и выключении мощных осветительных систем. Обычные выключатели не всегда могут выдержать такие нагрузки.

Меньше искрения

Специальные контакты и механизмы контактора уменьшают искрение при замыкании или размыкании цепи. Это повышает их надежность и срок службы.

Автоматизация управления

Контакторы могут подключаться к автоматическим системам управления (таймеры, датчики движения и освещенности).

Защита от перегрузок

Контакторы могут быть оснащены дополнительными средствами защиты от перегрузок, что предотвращает их повреждение при длительных высоких нагрузках. Это важно для безопасности осветительных систем, особенно в промышленных и уличных условиях.

Долговечность

Контакторы рассчитаны на длительный срок службы и могут выдерживать большое количество включений и выключений без потери своих рабочих характеристик. Обычные выключатели, как правило, имеют ограниченный ресурс и требуют более частой замены.

Контакторы серии КМ-102 от Dekraft - универсальная линейка контакторов для пуска электродвигателей и коммутации силовых цепей до 800 А АС-3.

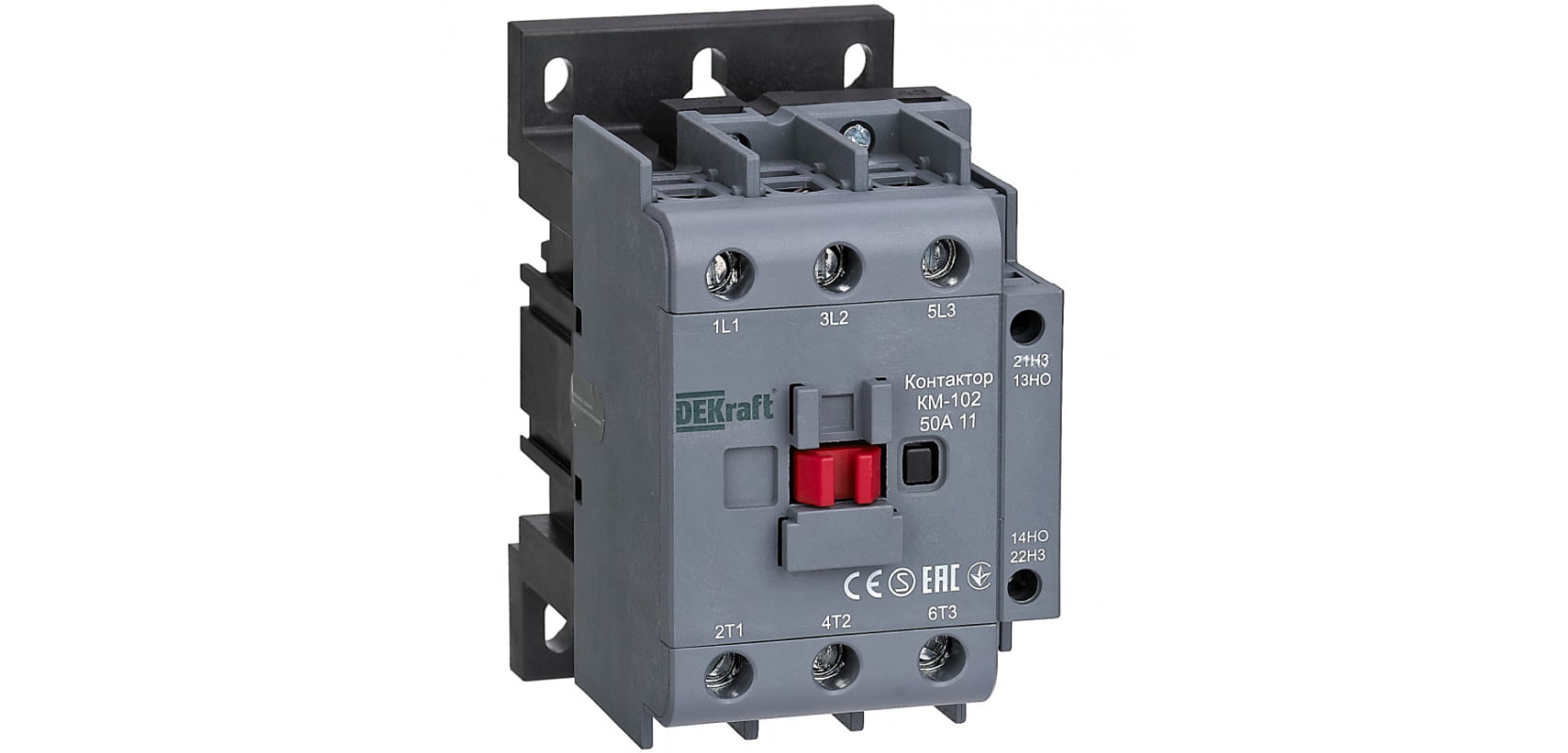

Контактор 50А 24В АС3 АС4 1НО+1НЗ КМ-102

Контактор 50А 24В АС3 АС4 1НО+1НЗ КМ-102

Стандартные схемы подключения контактора для простого включения/выключения

Для простого управления освещением с одного места используется стандартная схема подключения контактора, которая позволяет включать и выключать осветительную нагрузку с помощью одного источника управления, например, одного выключателя. Такая схема наиболее часто применяется в бытовых и офисных условиях, где нужно контролировать одно освещение или группу осветительных приборов.

Разбор базовой схемы управления с одним местом включения

Основными элементами базовой схемы для включения/выключения являются:

  • контактор — устройство, которое выполняет функцию коммутации электрической цепи. Состоит из катушки и контактов, которые замыкаются или размыкаются в зависимости от подачи напряжения на катушку.
  • выключатель — устройство, которое служит для управления контактором. Обычно это стандартный механический выключатель, который включается и выключается вручную.
  • источник питания — электрическая сеть, которая подает напряжение на всю систему.
  • осветительная нагрузка — осветительный прибор или группа приборов, которые подсоединены к цепи и управляются с помощью контактора.
  • кабели — проводники, которые соединяют все элементы схемы, обеспечивая передачу электрического тока.

Принцип работы схемы

Выключатель подключается к катушке контактора. Когда пользователь включает выключатель, на катушку подается напряжение, она создает магнитное поле, которое притягивает якорь и замыкает контакты цепи.

При замыкании контактов току становится возможным пройти через осветительную нагрузку, и освещение включается.

Когда пользователь выключает выключатель, напряжение на катушку контактора прекращает подаваться, магнитное поле исчезает, и контакты размыкаются, что прерывает цепь и отключает освещение.

Порядок монтажа

1. Подготовка проводки

В первую очередь необходимо провести проводку от источника питания до места установки контактора и выключателя. Важно, чтобы кабель, подключаемый к катушке контактора, был рассчитан на нужный ток, чтобы избежать перегрева.

2. Установка контактора

Контактор монтируется на DIN-рейку или в специальный корпус в соответствии с местом установки. Убедитесь, что он надежно закреплен и легко доступен для обслуживания.

3. Подключение контактора

Один провод от источника питания подключается к одной стороне катушки контактора, второй — к выключателю. От выключателя прокладывается провод к другой стороне катушки контактора.

4. Подключение осветительной нагрузки

От контактов контактора подключается провод, который идет к осветительному прибору. Важно правильно подключить фазы и нейтраль для корректной работы системы.

5. Проверка подключения

После установки всех элементов необходимо провести тестирование системы. Включите выключатель, чтобы убедиться, что контактор замыкает цепь, и освещение включается. При выключении выключателя цепь должна размыкаться, и освещение отключается.

Схемы управления освещением с нескольких мест

Системы управления освещением с нескольких мест позволяет контролировать освещение с разных точек, что удобно для длинных коридоров, лестниц и больших помещений. Это особенно актуально в зданиях с несколькими входами, а также для наружного освещения.

Основные элементы таких схем — проходные и перекрестные выключатели, а также контактор для коммутации осветительных нагрузок через несколько точек.

1. Управление через два места (проходные выключатели)

Для управления освещением с двух мест используются проходные выключатели, которые включают и выключают цепь в зависимости от положения. Процесс подключения включает:

  • Провод от источника питания подключается к первому выключателю.
  • Второй провод идет от первого выключателя ко второму.
  • Второй выключатель подключается к осветительному прибору.
  • Между выключателями прокладываются два проводника для управления цепью.

2.  Управление через несколько мест (перекрестные выключатели)

Когда необходимо управлять освещением с трех и более мест, используются перекрестные выключатели, которые изменяют направление тока, увеличивая количество точек управления. Эти выключатели имеют четыре контакта и соединяют два проводника от проходных выключателей.

Процесс подключения:

  • Первый выключатель подключается к источнику питания.
  • Через перекрестные выключатели прокладываются два провода, соединяющие их.
  • Последний выключатель подключается к осветительному прибору, позволяя включать или выключать освещение с любого места.

3. Использование контактора

Для управления освещением с нескольких мест через контактный выключатель используется контактор. Он подключается между выключателями и осветительным прибором для безопасной коммутации больших нагрузок. Контактор активируется проходными или перекрестными выключателями, замыкая основные контакты и обеспечивая питание освещению.

Процесс подключения:

  • Провод от первого выключателя идет к катушке контактора.
  • Контакты контактора соединяются с осветительным прибором, а второй провод идет к следующему выключателю.
  • Когда один из выключателей включается, катушка контактора активируется, и освещение включается или выключается.

Схемы с использованием реле времени и фотореле для автоматизации

Для автоматизации управления освещением часто используются реле времени и фотореле. Эти устройства позволяют настроить автоматическое включение и выключение освещения в зависимости от времени суток или уровня освещенности, что особенно актуально для уличного и фасадного освещения.

1. Реле времени (таймер)

Реле времени подключается к контактору, позволяя управлять включением и выключением освещения в заданное время. Таймеры могут быть настроены на определенные интервалы, что позволяет, например, автоматически включать освещение вечером и выключать его ночью.

2. Фотореле (датчик освещенности)

Фотореле используется для автоматического включения освещения при падении уровня естественного освещения. Оно измеряет световой поток и активирует контактор, когда уровень освещенности становится ниже заданного порога. Фотореле используется для уличного освещения, которое должно включаться при наступлении темноты.

Процесс подключения:

  • Фотореле подключается к катушке контактора, который управляет осветительным оборудованием.
  • Датчик измеряет освещенность и подает сигнал на включение или выключение освещения.

Особенности подключения мощных осветительных установок через контакторы

Для подключения мощных осветительных установок используются контакторы, обеспечивающие надежную коммутацию больших нагрузок в уличном и промышленном освещении.

1. Схемы управления трехфазными нагрузками

При управлении трехфазными нагрузками используются трех- и четырехполюсные контакторы, которые подключаются к каждому из фазных проводников и нейтрали.

2. Методы защиты контакторов от дуговых разрядов

Для защиты контакторов от дуговых разрядов применяются дугогасительные устройства (дугогасительные камеры и резисторы), которые минимизируют повреждения контактов. Также могут применяться реле защиты, которые отключают питание при превышении допустимой мощности или в случае короткого замыкания.

3. Коммутация различных типов осветительных приборов

Контакторы для осветительных приборов (например, для ламп накаливания, газоразрядных и светодиодных ламп) выбираются с учетом их рабочих характеристик. Для газоразрядных ламп требуются контакторы с дополнительной защитой от пиковых токов включения, а для светодиодов — с учетом высокого пускового тока.

Заключение

Правильное подключение мощных осветительных установок через контакторы важно для безопасной работы системы освещения.
