Как выбрать УЗО (ВДТ) частного дома: типы, расчет, монтаж и проверка

Опубликовано: 04.08.2025

В этой статье:

Зачем в доме нужен УЗО (ВДТ) и почему противопожарные приборы нормируются отдельно

Устройство защитного отключения (УЗО) или выключатель дифференциального тока (ВДТ) срабатывает при утечке тока, мгновенно отключая питание. Оно сравнивает токи в фазе и нуле, и если часть уходит в землю — через тело человека или поврежденную изоляцию — цепь размыкается.

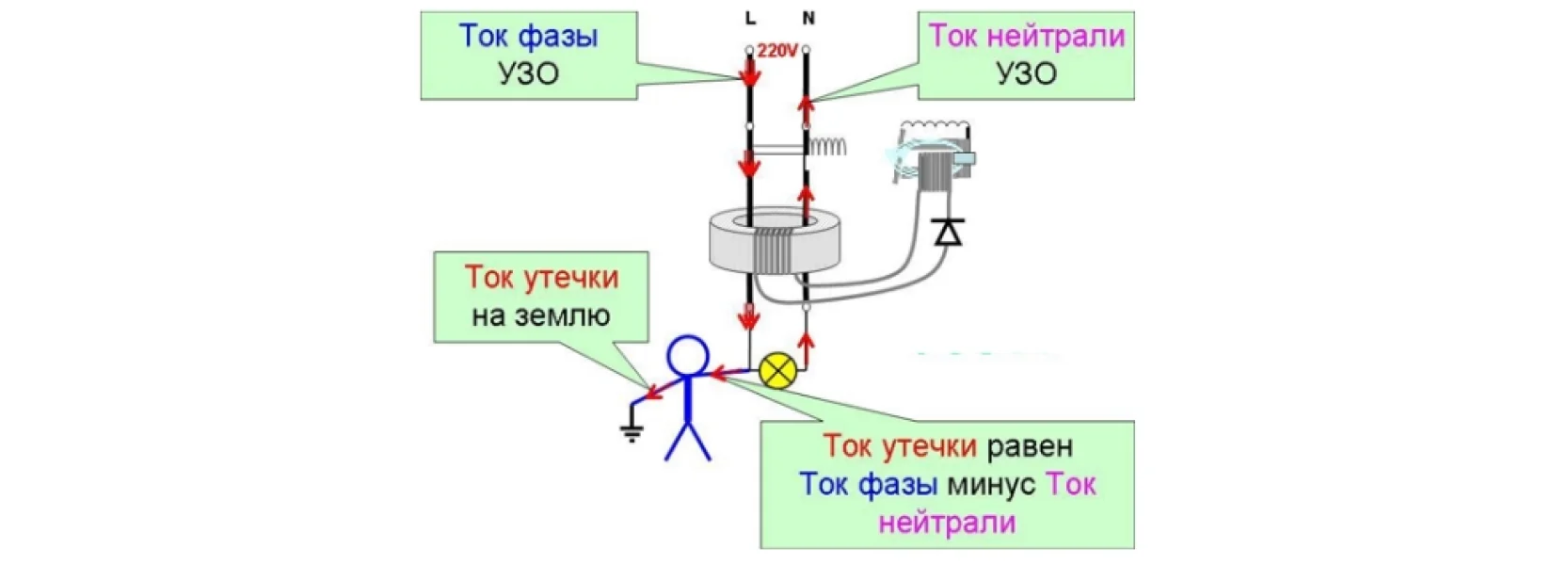

УЗО принцип действия

УЗО принцип действия

УЗО (ВДТ) защищает от двух рисков:

  1. Поражения током: уже при 30 мА возможны судороги, ожоги и затруднение дыхания.
  2. Пожара: малые, но длительные утечки могут вызвать перегрев и возгорание.

Более чувствительные УЗО (ВДТ), воспринимающие малые токи утечки 10 - 30 мА — используются для защиты жизни человека, устройства с большим значением токов утечки (100 - 300 мА) — используются для противопожарной защиты имущества. Для полной защиты требуется установка обоих типов УЗО.

Конструкция и принцип действия устройства защитного отключения

Устройство защитного отключения обесточивает линию при превышении допустимого тока утечки. Оно сравнивает токи в фазе и нуле: при утечке возникает разность, на которую устройство реагирует.

Основные элементы:

  1. Трансформатор тока — охватывает фазу и ноль, при утечке создает сигнал.
  2. Усилитель — электронный или электромеханический, усиливает сигнал до уровня срабатывания.
  3. Расцепитель — размыкает цепь при превышении порога. Этот узел конструктивно напоминает выключатель.

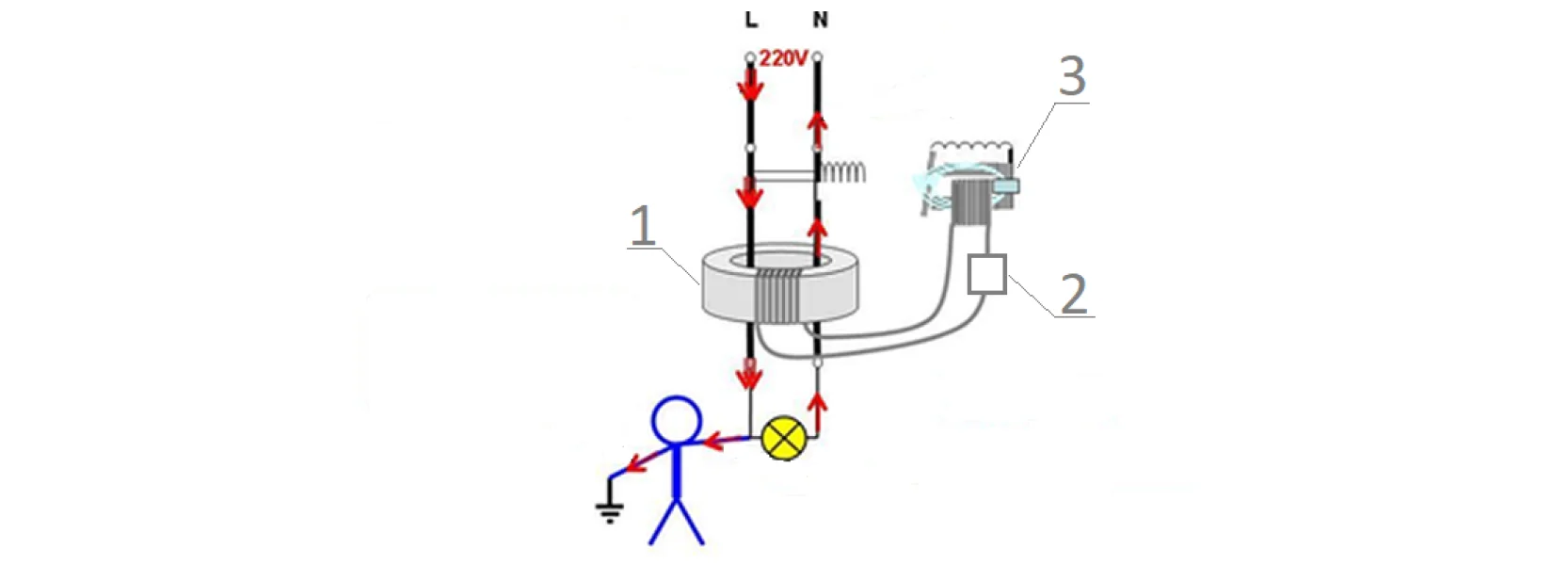

Состав УЗО

Состав УЗО

Типы устройств:

  • Электромеханическое — работает без сетевого питания, срабатывает даже при обрыве нуля.

Плюсы: надежность.

Минус: солидная цена.

  • Электронное — зависит от напряжения в сети. Не функционирует при напряжении менее 50 В.

Плюсы: более доступная цена.

Минус: не работает при обрыве нуля.

Ключевые характеристики, на которые смотрим при выборе

При выборе УЗО (ВДТ) важно учитывать не только чувствительность, но и соответствие нагрузке и условиям эксплуатации. Ниже — основные параметры, влияющие на безопасность и стабильную работу. Это базис для подбора УЗО (ВДТ) для частного дома.

1. Дифференциальный ток (IΔn):

10–30 мА — защита человека. Ставят на розетки, санузлы, кухню, бытовую технику.

100–300 мА — противопожарная защита. Применяют на вводе и на линии без доступа.

Выбор зависит от назначения защищаемой линии.

2. Номинальный ток (In):

Как правило, выбирается с запасом к автоматическому выключателю.

Пример: выключатель 25 А → УЗО минимум 25 А, но лучше выбрать на один шаг выше. Это исключает перегрев аппарата, вероятность ложных срабатываний, а также позволяет защитить само устройство защитного отключения.

3. Время срабатывания:

Для 30 мА — не более 40 мс. Это снижает риск поражения током. Значение регламентируется так же, как и для защитных выключателей дифференциального тока.

4. Тип тока утечки:

AC — простые приборы без электроники.

A — бытовая техника с импульсными блоками.

B — инверторы, зарядки, солнечные системы.

S/G — селективные, с задержкой (до 130 мс), ставятся на ввод.

5. Отключающая способность (Icn):

Показывает, какой ток короткого замыкания выдержит УЗО (ВДТ).

Для дома достаточно 6 кА, но при мощном вводе — 10 кА. Значение должно соответствовать параметрам автоматических выключателей в цепи.

14276DEK

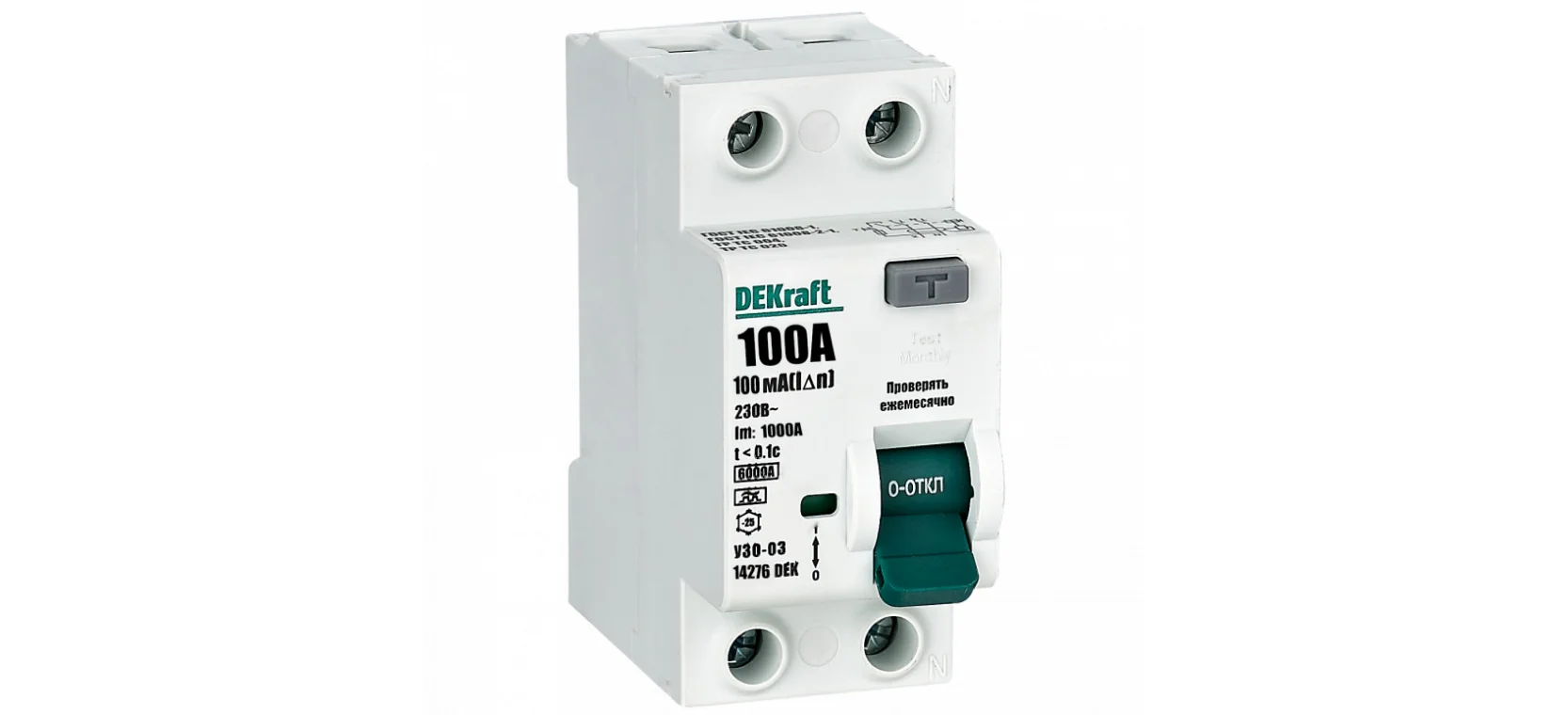

ВДТ 2P 100A 100мА тип A 6кА УЗО-03 нов.

Классификация УЗО (ВДТ) по принципу работы

УЗО (ВДТ) делятся на два типа по принципу работы: электромеханические и электронные. От этого зависит, будет ли устройство срабатывать при обрыве нуля и нестабильном напряжении. Это важно учитывать при решении, какое устройство выбрать для частного дома.

Электромеханические УЗО (ВДТ)

Функционально не зависят от напряжения сети.

 Преимущества:

  • срабатывают даже при обрыве нулевого проводника;
  • надежны при скачках напряжения и нестабильной сети;
  • не требуют внешнего питания.

Рекомендуются для установки в загородных домах, особенно на ввод и важные группы (розетки, санузлы, бойлеры).

Электронные УЗО (ВДТ)

Функционально зависят от напряжения сети. Усилитель сигнала построен на электронной плате.

Недостатки:

  • не срабатывают при обрыве нуля;
  • зависят от качества напряжения.
  • не рекомендуются как вводное УЗО (ВДТ), особенно в сети с плохим качеством электроэнергии.

Допустимы для второстепенных линий, где нагрузка контролируется дополнительно и риск поражения током минимален.

Вывод: В частном доме предпочтение отдают электромеханическим УЗО (ВДТ) как более надежным и устойчивым к аварийным ситуациям. Электронные варианты можно использовать при ограниченном бюджете или на безопасных нагрузках.

Типы A, AC, B, S, G: что выбрать для бытовой сети

Каждый тип УЗО (ВДТ) реагирует на свой вид тока утечки. Их подбор зависит от нагрузки и помогает ответить на вопрос, как выбрать УЗО (ВДТ) на группу автоматов.

Тип AC

Реагирует только на переменный синусоидальный ток.

Применение: простые нагревательные приборы, лампы накаливания, старые электроплиты.

Ограничение: не подходит для современной техники с электроникой — может не сработать при реальной утечке.

Тип A

Реагирует на переменный и пульсирующий выпрямленный ток.

Применение: стиральные и посудомоечные машины, холодильники, бойлеры, СВЧ, телевизоры, ИБП — вся техника с импульсными блоками питания.

Рекомендуется как универсальный вариант для большинства бытовых линий.

Тип AC Тип A

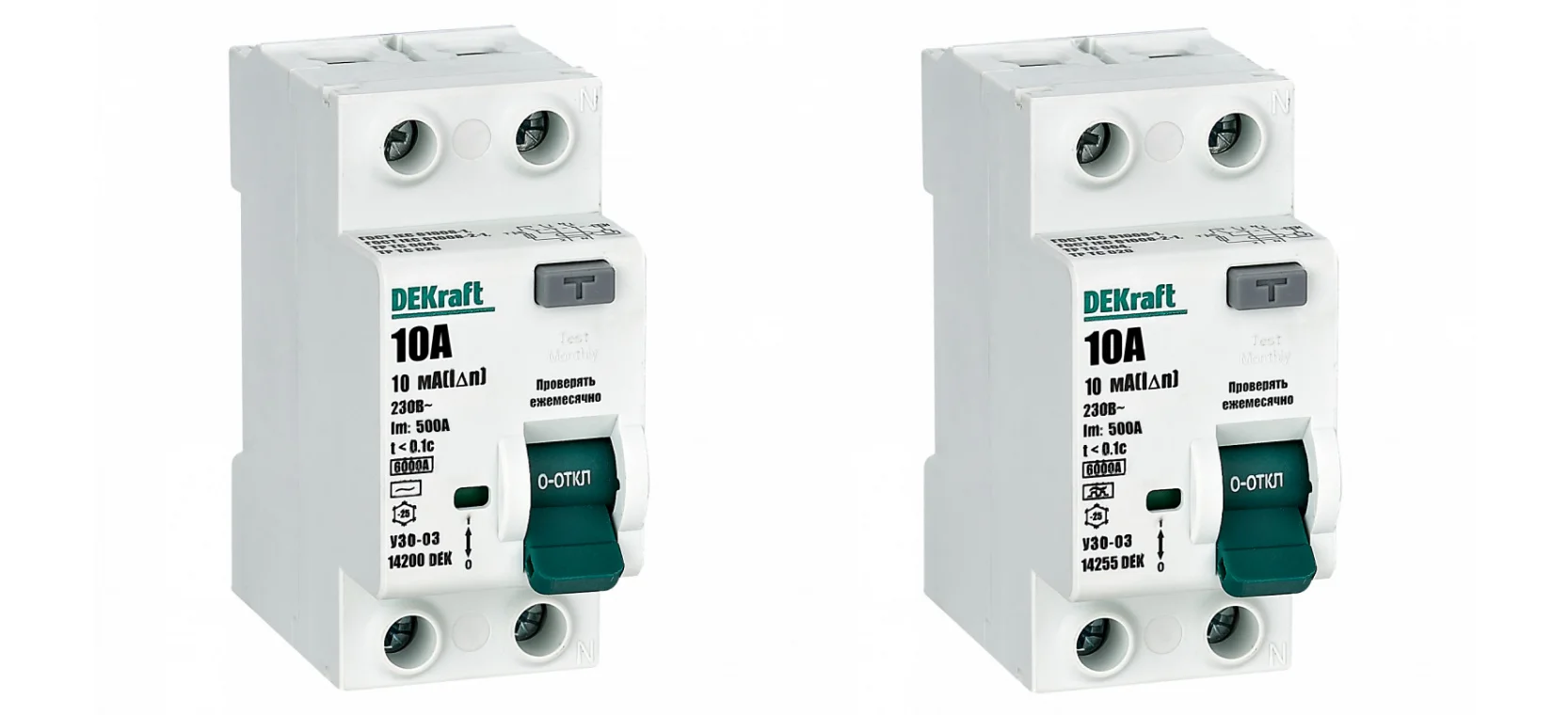

Тип AC (слева), Тип A (справа)

Тип B

Реагирует на переменный, пульсирующий и постоянный ток утечки.

Применение: солнечные электростанции, инверторы, зарядные станции для электромобилей, частотные приводы.

Требуется в специализированных системах, где возможна утечка постоянного тока.

Тип S (селективный)

УЗО с задержкой отключения (до 130 мс).

Применение: на вводе в дом, если далее по цепи стоят другие УЗО без задержки.

При использовании типов S/G вводной выключатель не отключит весь дом при локальной утечке.

Тип G

Также селективный, но с короткой задержкой (20–60 мс).

Применение: аналогично типу S, но при более жестких требованиях к скорости отключения.

Используется на вводе или в подгруппах при ступенчатой защите.

Вывод:

  • Для обычных розеточных линий и техники — тип A.
  • Для простых нагрузок без электроники — тип AC.
  • Для ввода — селективные типы S или G.
  • Для инверторов и зарядных устройств — только тип B.

Выбор типа тока утечки должен соответствовать характеру подключенной нагрузки — это обеспечивает правильную и безопасную работу устройства.

Пять шагов расчета УЗО (ВДТ) для частного дома

Пошаговый алгоритм поможет тем, кто не знает, как правильно подобрать УЗО (ВДТ) для частного дома:

1. Определить схему питания

Уточните, какая подведена сеть:

  • 1-фазная (220 В) — стандартный ввод в большинство частных домов.
  • 3-фазная (380 В) — используется при большом энергопотреблении: электрическое отопление, система водоснабжения, система кондиционирования воздуха, бытовые приборы, зарядные станции и т.п.

2. Проверить ток вводного автомата и выбрать противопожарное УЗО (ВДТ)

На вводе устанавливают селективное УЗО (ВДТ) типа S с уставкой IΔn = 100 мА. Такое устройство контролирует утечки по всему дому и защищает от пожара.

Номинал УЗО (ВДТ) при сборке подбирается равным или чуть больше номинала автоматического выключателя. Например, автомат на 40А, УЗО (ВДТ) – >= 40А.

3. Разделить электропроводку на группы и установить УЗО (ВДТ) с током утечки на 30 мА.

 Электропроводка делится на отдельные контуры:

  • этажи,
  • кухня,
  • санузлы,
  • бойлер,
  • мастерская.

Каждую группу защищает УЗО (ВДТ) с IΔn = 30 мА — для защиты людей. При срабатывании отключится только конкретная линия, а не весь дом.

4. Подобрать номинал УЗО (ВДТ) по автомату (In)

Номинальный ток УЗО (ВДТ) выбирается равным номиналу у автомата согласно рекомендациям завода-изготовителя:

  • выключатель 25 А → УЗО минимум 25 А,
  • выключатель 40 А → УЗО минимум 40 А.

5. Учесть суммарные утечки в длинных линиях

В протяженных линиях и при большом количестве потребителей даже нормальные утечки могут складываться. Если превышается 30 мА — УЗО (ВДТ) будет срабатывать ложно.

Решение:

  • установить два или более УЗО (ВДТ) на разных участках;
  • разбить длинную линию на несколько коротких контуров.

Это главный принцип подбора устройства защитного отключения на группу автоматов, который гарантирует корректную работу и защиту.

Схема установки УЗО (ВДТ) в квартирном щите

Стандартный порядок на DIN-рейке:

  • Вводной автоматический выключатель — защищает от коротких замыканий и перегрузок.
  • Селективное УЗО (ВДТ) 100 мА (тип S) — противопожарная защита, работает с задержкой.
  • Групповые автоматы — на каждую линию (санузел, кухня, освещение и т.д.).
  • Групповые УЗО (ВДТ) 30 мА, 10 мА (тип A или AC) — защита человека от поражения током.
  • Нагрузки — розетки, техника, освещение.

Правило селективности:

Если на линии произойдет утечка, должно сработать групповое УЗО (ВДТ), а не вводное. Это достигается разной уставкой (100 мА, 30 мА, 10 мА) и задержкой срабатывания у устройства на вводе (тип S).

Пример:

Кухня: автомат 16 А → УЗО 30 мА тип A → розетки и техника.

Ванная: автомат 16 А → УЗО 10 мА тип AC → розетки с защитой от влаги.

Такая схема исключает обесточивание всего дома при утечке на одном из участков.

Проверка и обслуживание

Для надежной работы УЗО (ВДТ) требуется регулярная проверка:

Раз в месяц — нажимать кнопку «ТЕСТ». Устройство должно отключиться. Это проверка механизма расцепления.

Раз в год — проводить контроль электриком: измерение реального тока утечки с помощью прибора. Это выявляет скрытые проблемы.

Перед установкой УЗО (ВДТ) в старом доме — обязательно проверить и при необходимости заменить проводку. В старых сетях часто встречаются утечки из-за поврежденной изоляции и соединений.

Типичные ошибки при выборе и подключении

  • Неправильный IΔn — слишком малый вызывает ложные срабатывания, слишком большой не защитит.
  • Общий ноль (N) после УЗО (ВДТ) на несколько линий — приводит к ложному срабатыванию.
  • Соединение PEN и корпуса в распределительном щите — прямое нарушение ПУЭ, опасность поражения.
  • Отсутствие селективности — при утечке отключается весь дом.
  • Установка типа AC на инверторную технику — УЗО (ВДТ) не сработает при пульсирующих или постоянных токах утечки.

Заключение

Правильно подобранное устройство — ключ к защите от пожара и поражения человека током. Понимание основных параметров устройства защитного отключения, расчет номиналов и знание, как выбрать УЗО (ВДТ) по току утечки, позволяют создать надежную систему. Регулярное обслуживание и точное согласование с выключателями и автоматическими устройствами — залог стабильной и безопасной работы всей электросети.
