Как выбрать ограничители перенапряжений

Опубликовано: 29.08.2025

Ограничители перенапряжений (ОПН) — критически важные компоненты защиты электроустановок с номинальным напряжением 230/400 В. Эти устройства обеспечивают безопасность электрических сетей и оборудования от разрушительных импульсных перенапряжений, вызванных атмосферными разрядами, коммутационными процессами и аварийными ситуациями на питающих линиях.

Без ОПН дорогостоящее оборудование (серверы, системы автоматики, промышленные станки, бытовая техника) может быть выведено из строя за доли секунды.

В международной практике подобные устройства известны как УЗИП (устройства защиты от импульсных перенапряжений) согласно стандарту IEC 61643-11. ОПН является более общим термином, объединяющим устройства различных классов и типов.

Классификация ограничителей перенапряжений

Согласно стандарту IEC 61643-11, ОПН классифицируются по типам в зависимости от зоны защиты и способности рассеивать энергию:

ОПН типа 1 (класс 1/B)

Устанавливаются на границе здания после молниезащиты. Предназначены для защиты от прямых ударов молнии и сильных импульсов, способны выдерживать токи до 80 кА. Пример: Dekraft ОП-101 (3P, 18021DEK).

ОПН типа 2 (класс 2/C)

Монтируются в распределительных щитах внутри здания. Защищают от остаточных перенапряжений после ОПН типа 1 и коммутационных перенапряжений, рассеивают токи до 40 кА. Пример: Dekraft ОП-101 (3P, 18017DEK).

ОПН типа 3 (класс 3/D)

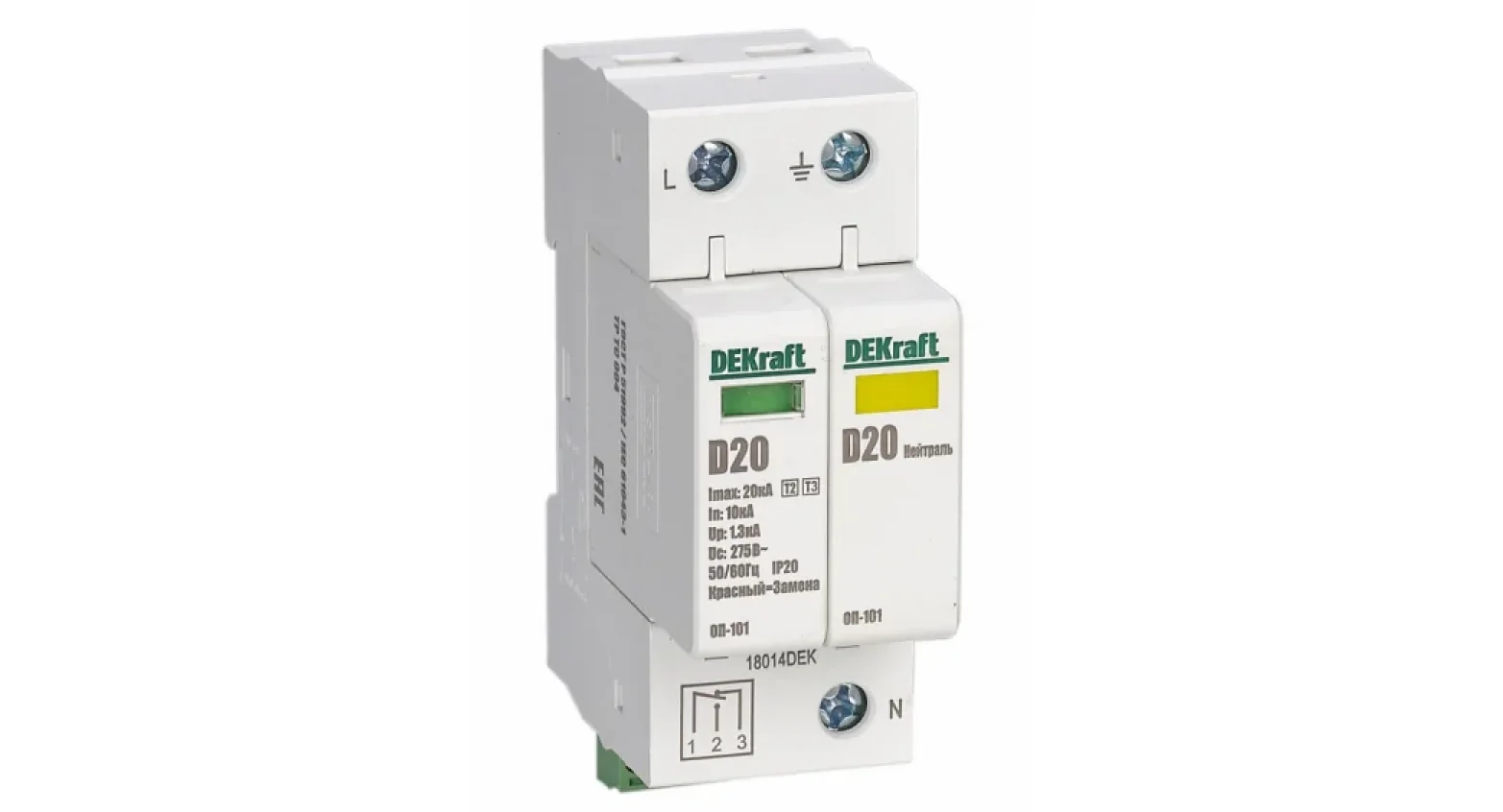

Устанавливаются непосредственно перед чувствительной нагрузкой. Защищают от остаточных перенапряжений, не погашенных ОПН типов 1 и 2, рассеивают токи до 20 кА. Пример: Dekraft ОП-101 (2P, 18014DEK).

Ключевые критерии выбора

При выборе ОПН необходимо учитывать несколько важных факторов:

  • Уровень риска: наличие внешней молниезащиты, частота гроз в регионе, категория защищаемого оборудования
  • Тип схемы заземления (TN-C, TN-S, TT), который определяет схему подключения ОПН
  • Технические параметры: максимальный разрядный ток (Imax), рабочее напряжение (Uc), время срабатывания
  • Соответствие стандартам: IEC 61643-11, ГОСТ Р 51992, ПУЭ

Важным принципом является согласованная работа устройств разных уровней: грубая защита (тип 1), затем более точная (тип 2) и локальная (тип 3).

Для промышленного предприятия с внешней молниезащитой оптимальна следующая схема:

  • На вводе — Dekraft ОП-101 тип 1
  • В ГРЩ — Dekraft ОП-101 тип 2
  • В шкафах с серверным оборудованием — Dekraft ОП-101 тип 3

С полным ассортиментом ограничителей перенапряжений вы можете ознакомиться на сайте.
