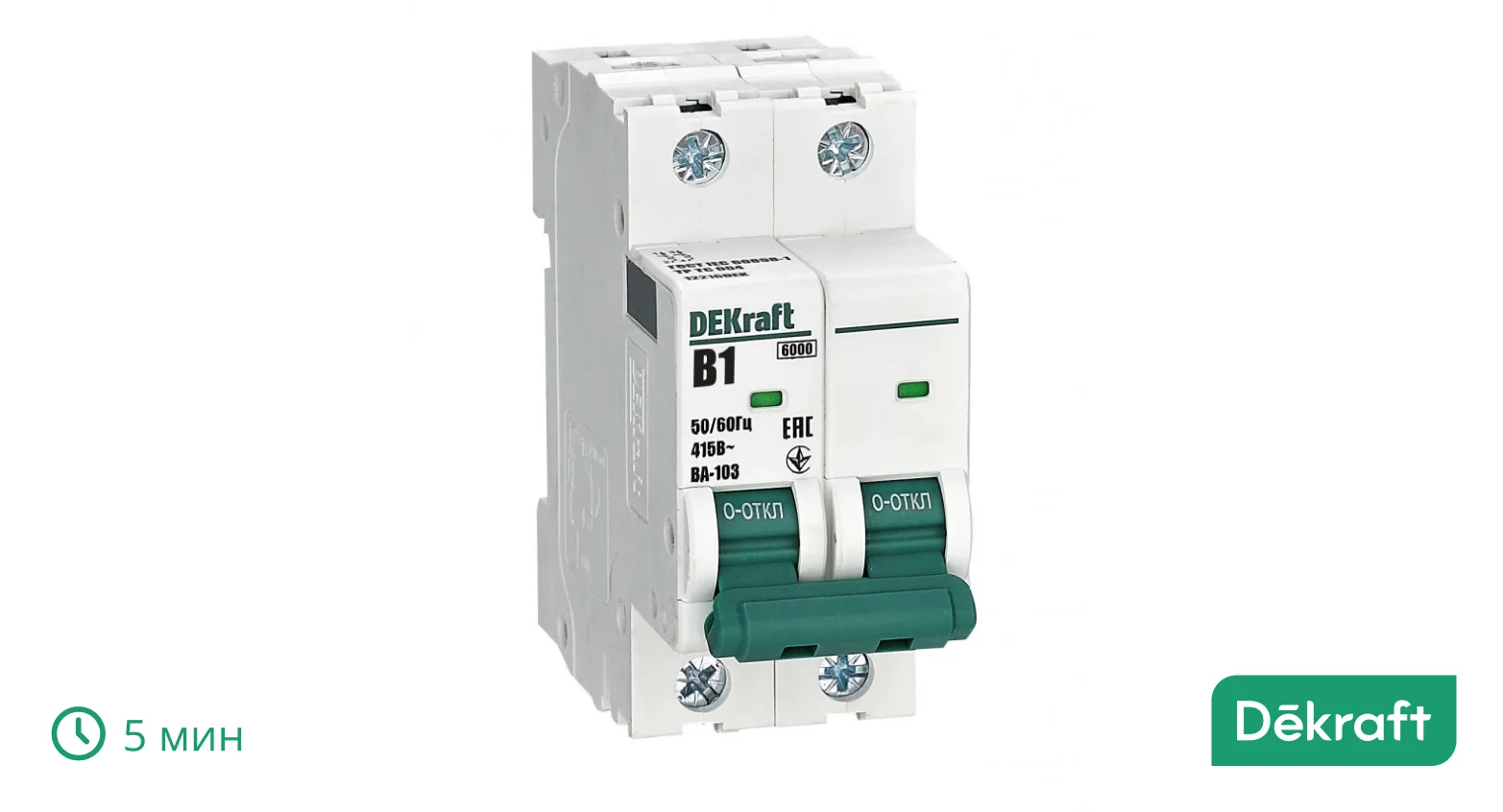

Как правильно подключить и использовать 2-х полюсный автоматический выключатель
В этой статье:
- Устройство и принцип работы
- Какие типы бывают
- Как выбрать двухполюсник
- Как подключить автомат двухполюсник
- Заключение
Двухполюсный автоматический выключатель используют для одновременного отключения фазы и нуля в однофазной сети. Такой аппарат гарантирует полное снятие напряжения с линии, повышает безопасность обслуживания, защищает цепь от коротких замыканий, перегрузок. В статье разобрано, как правильно подключить двухполюсный автомат, на что обратить внимание при выборе и каких ошибок нужно избегать при монтаже.
Устройство и принцип работы
Двухполюсный автоматический выключатель — это аппарат, который одновременно разрывает фазу и ноль в однофазной сети. Такой автомат защищает проводку, электроприборы и оборудование от перегрева при перегрузке, а также от коротких замыканий. Внутри корпуса находятся два независимых тепловых расцепителя для защиты от длительных превышений тока и два электромагнитных механизма, которые срабатывают мгновенно при резком скачке тока. При аварии контакты сразу размыкаются, цепь полностью обесточивается, что исключает риск повреждения техники и повышает безопасность сети.
Какие типы бывают
Двухполюсные автоматические выключатели различают по характеристике расцепителя, номинальному току и отключающей способности.
По характеристике (тип B, C, D)
Тип B срабатывает при токах в 3–5 раз выше номинала. Применяют в цепях освещения, розетках без пусковых нагрузок, чаще всего встречается в квартирах.
Тип C рассчитан на 5–10 кратные пусковые токи. Используют для линий с насосами, бойлерами, кондиционерами, ставят в частных домах и офисах.
Тип D отключает при 10–20 кратном превышении номинального тока, подходит для цепей с тяжелым стартом, например в мастерских с мощным инструментом.
По номинальному току
Могут быть на 10, 16, 25, 32 А и выше. Для бытовых линий освещения и розеток чаще берут 10–25 А, для цепей обогрева, мощных приборов — от 25 А.
По отключающей способности
Для квартир и стандартных объектов достаточно 4,5–6 кА, например у бренда Dekraft для этого подходят серии автоматических выключателей ВА-101 и ВА-103.
На объектах с мощной подстанцией или длинными линиями используют автоматы на 10 кА для надежного отключения коротких замыканий (ВА-105, ВА-201 от бренда Dekraft).
Как выбрать двухполюсник
При подборе двухполюсного автоматического выключателя учитывают несколько ключевых характеристик.
Номинальный ток — выбирают исходя из суммы мощностей подключаемых потребителей. Для обычных квартирных розеточных групп чаще ставят 16–25 А, для бойлеров, теплых полов, отдельных кухонных линий — 25–32 А.
Характеристика расцепителя (B, C, D) — зависит от характера нагрузки. Тип B подходит для освещения и розеток без пусковых токов. Тип C чаще используют для бытовых приборов с кратковременным ростом тока при старте: насосов, кондиционеров, холодильников. Тип D ставят для цепей с тяжелыми пусками — деревообрабатывающих станков, компрессоров.
Отключающая способность — показывает, какой ток короткого замыкания автомат способен безопасно разорвать. Для квартир достаточно 4,5–6 кА. Для промышленных сетей с мощной подстанцией выбирают автоматы на 10 кА.
Количество свободного места в щите — двухполюсный аппарат занимает два стандартных модуля на DIN-рейке. Это важно учитывать при проектировании распределительного щита.
Выбор делают исходя из мощности предполагаемой нагрузки, особенностей пусковых токов оборудования, типа сети и характеристик питающей линии. Такой подход позволяет исключить ложные отключения и обеспечить правильную защиту цепи.
Как подключить автомат двухполюсник
Подключение двухполюсного автомата выполняют по схеме, при которой фазный провод и нулевой одновременно проходят через аппарат. Это гарантирует полное отключение цепи при срабатывании защиты.
Порядок подключения:
- Фаза от вводного автомата или шинопровода подключается на одну верхнюю клемму двухполюсного автомата.
- Ноль подключают на соседнюю верхнюю клемму.
- С нижних клемм отходят провода: одна жила идёт к фазному контакту нагрузки, вторая — к нулевому.
- Все соединения выполняют кабелями соответствующего сечения, в зависимости от выбранного номинала автомата и нагрузки.
- Клеммы затягивают инструментом с контролем момента, чтобы исключить ослабление контакта под нагрузкой. Нужный момент затяжки обычно указывается в технической документации на выключатель, например для ВА-103 2P 6 кА предельное усилие затяжки клемм составляет 2,5 Н*м.
На что обратить внимание при подключении:
- Сверху на ввод автомата всегда заводят линию от питающей стороны (фаза и ноль от ввода), на выводе снизу — отходящие провода к нагрузке. Перепутанная подача питания не приведет к поломке автомата, но в последующем, если другой человек будет работать с щитом, может привести к поражению электрическим током, поскольку он не будет знать, что в данном случае ввод осуществлен снизу и по ошибке может дотронутся до проводников под напряжением.
- Используют медный провод сечением не меньше расчетного. Для автоматов на 16–25 А чаще всего это 2,5–4 мм2.
- Проверяют маркировку фазировки. Фазу всегда обозначают коричневым, белым либо красным, ноль — синим. Это исключает ошибки при дальнейшем обслуживании.
- Линии в щите подписывают, чтобы быстро определить, за какой участок отвечает данный двухполюсник.
Такое подключение гарантирует, что при аварии автоматически отключатся сразу оба проводника, полностью снимая напряжение с защищаемой цепи.
Заключение
Двухполюсный автоматический выключатель — надежное решение для однофазных цепей, где важно сразу обесточить фазу и ноль. Такой аппарат защищает проводку, оборудование, снижает риск поражения током при обслуживании. Правильный выбор номинала и типа расцепителя, корректное подключение с учетом фазировки и сечения кабелей обеспечат надежную работу линии без ложных отключений и скрытых угроз.
