Как поменять автоматический выключатель в электрическом щитке

Опубликовано: 01.07.2025
Айрат Зайнуллин

менеджер по продукту модульное оборудование



В этой статье:

Устройство и принцип работы автоматического выключателя

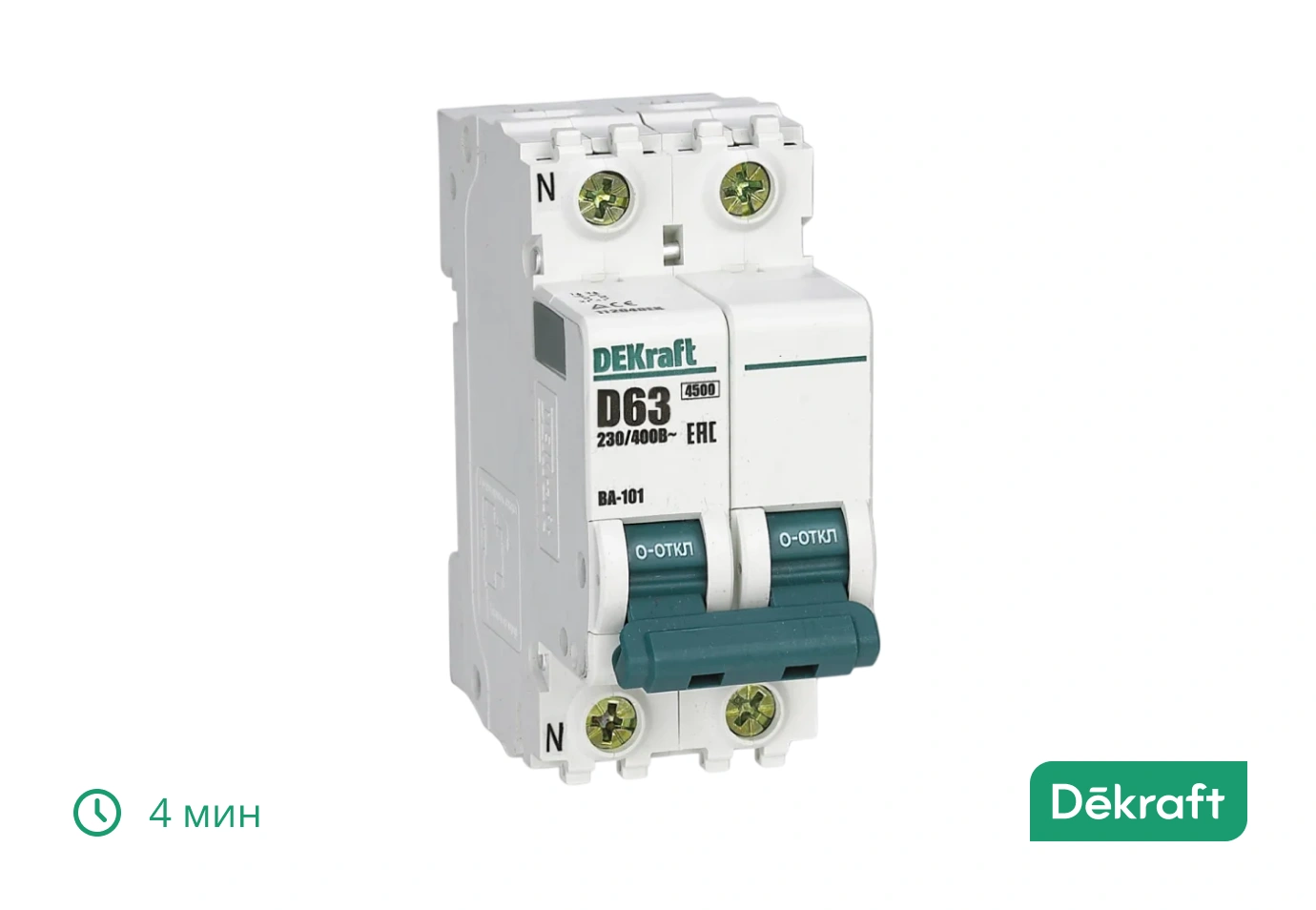

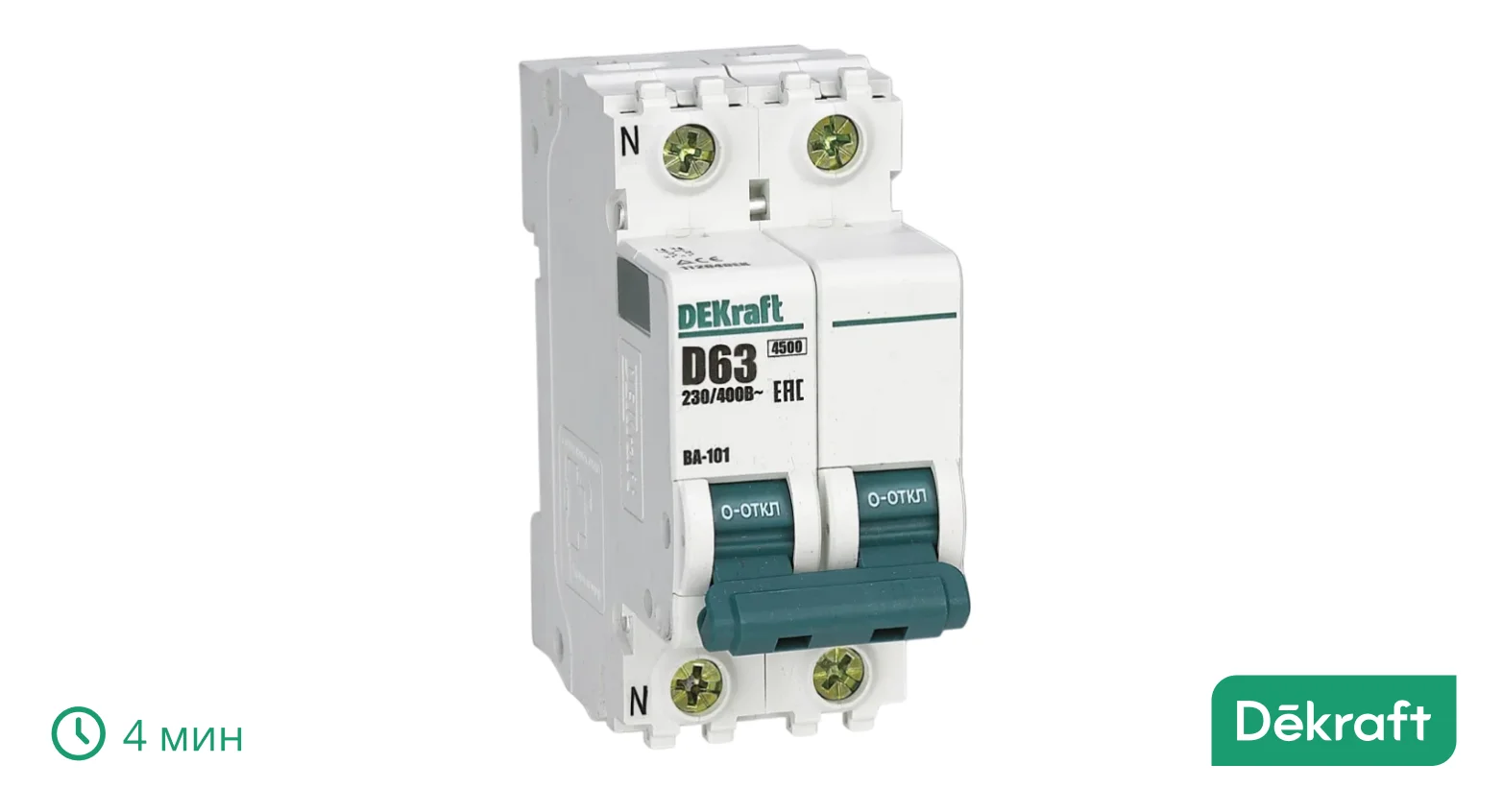

Автоматический выключатель (АВ) — это модульное устройство, предназначенное для защиты электрической цепи от перегрузки и короткого замыкания. Конструктивно он состоит из следующих основных компонентов:

  • Корпус из диэлектрического материала с креплением на DIN-рейку;
  • Ручка управления — для ручного включения и отключения;
  • Тепловой расцепитель — срабатывает при длительной перегрузке, реагируя на нагрев биметаллической пластины;
  • Электромагнитный расцепитель — мгновенно отключает питание при коротком замыкании;
  • Дугогасительная камера — гасит электрическую дугу при размыкании контактов;
  • Низкоомные силовые контакты — обеспечивают токопроводящий путь.

Принцип работы заключается в следующем: при превышении допустимой нагрузки тепловой или электромагнитный расцепитель размыкает контакты, тем самым обесточивая участок сети и предотвращая перегрев, возгорание или повреждение оборудования.

Ознакомьтесь с ассортиментом автоматических выключателей бренда Dekraft по ссылке.

Когда необходимо менять автомат в щитке

Замена автоматического выключателя требуется в следующих случаях:

  1. Механическое повреждение корпуса — трещины, оплавления, сколы нарушают защиту и могут привести к короткому замыканию;
  2. Невозможность включения или фиксации рычага — износ внутренних механизмов делает автомат непригодным к эксплуатации;
  3. Систематические ложные срабатывания — могут свидетельствовать о дефекте теплового или электромагнитного расцепителя;
  4. Следы оплавления клемм или запах гари — признак перегрева, что указывает на ослабление контактов или внутреннее повреждение;
  5. Несоответствие номинала тока нагрузке — если автомат неправильно подобран по характеристикам, его нужно заменить на соответствующий;
  6. Переход на другую линию или изменение схемы электроснабжения — при добавлении потребителей или перераспределении нагрузки может потребоваться установка автомата с другим номиналом или характеристикой;

По окончании ресурса — производители указывают лимит срабатываний (обычно от 10 000 циклов), после которого автомат подлежит замене.

В любом из этих случаев важно не пытаться отремонтировать автомат, а заменить его на новый, соответствующий техническим требованиям сети.

Подготовка к работе и безопасность при замене

Перед заменой автоматического выключателя необходимо строго соблюдать правила безопасности и провести подготовительные действия:

  • Обесточьте щиток — отключите вводной автомат или снимите напряжение на распределительном щите со стороны питающей линии. Убедитесь в отсутствии напряжения с помощью исправного указателя напряжения.
  • Предупредите других — если работа проводится в многоквартирном доме или на объекте с несколькими потребителями, предупредите всех о предстоящих работах.
  • Проверьте инструмент — для замены потребуется отвертка с диэлектрической рукояткой, тестер или мультиметр, запасной автомат подходящего типа и номинала. Все инструменты должны быть исправны.
  • Работайте в защитных средствах — используйте диэлектрические перчатки и при необходимости защитные очки. Запрещается выполнять работы мокрыми руками или в сыром помещении.
  • Проверьте маркировку нового автомата — убедитесь, что номинальный ток, характеристика отключения и число полюсов соответствуют требованиям линии.
  • Обеспечьте доступ к щиту — освободите рабочее место, обеспечьте хорошее освещение и устойчивое положение перед щитком.

Соблюдение этих правил — обязательное условие для безопасной и корректной замены автоматического выключателя.

Способ замены автоматического выключателя

Существует два основных этапа при замене автоматического выключателя в распределительном щитке:

  • Демонтаж автоматического выключателя с DIN-рейки. Сначала отвинчиваются выходные и входные провода — при этом нужно запомнить или отметить порядок подключения. После этого отверткой ослабляется фиксатор автомата (обычно в нижней части) и устройство снимается с DIN-рейки легким движением вверх или наружу.
  • Установка нового автоматического выключателя. Новый автомат устанавливается на DIN-рейку с фиксацией до щелчка. После этого клеммы очищаются от старых следов нагара (если есть) и зажимаются провода — сначала фазный вход, затем выход. Контакты следует затянуть с усилием, рекомендованным производителем, без перекручивания жил. После монтажа необходимо провести контрольное включение и тестирование.

Заключение

Замена автоматического выключателя — несложная, но ответственная процедура. При правильной подготовке и соблюдении техники безопасности ее можно выполнить быстро и без ошибок. Важно использовать только исправные устройства подходящего типа и не допускать нарушений в схеме подключения.
