Для чего нужен модульный контактор
В этой статье:
- Что такое контактор
- Как работает контактор
- Основные характеристики контактора
- Виды модульных контакторов
- Схемы подключения
- Заключение
Модульные контакторы устанавливаются в электрических щитах для управления различными потребителями, такими как: освещение, системы вентиляции, насосы, обогреватели, теплые полы и пр. Такие приборы позволяют разрывать либо замыкать силовую цепь по сигналу от управляющего элемента без необходимости постоянного ручного вмешательства. Применяют их в жилых домах, на промышленных объектах, в коммерческих зданиях. Устройства этого типа берут на себя коммутацию мощной нагрузки, разгружая от этих функций обычные выключатели либо слаботочную автоматику.

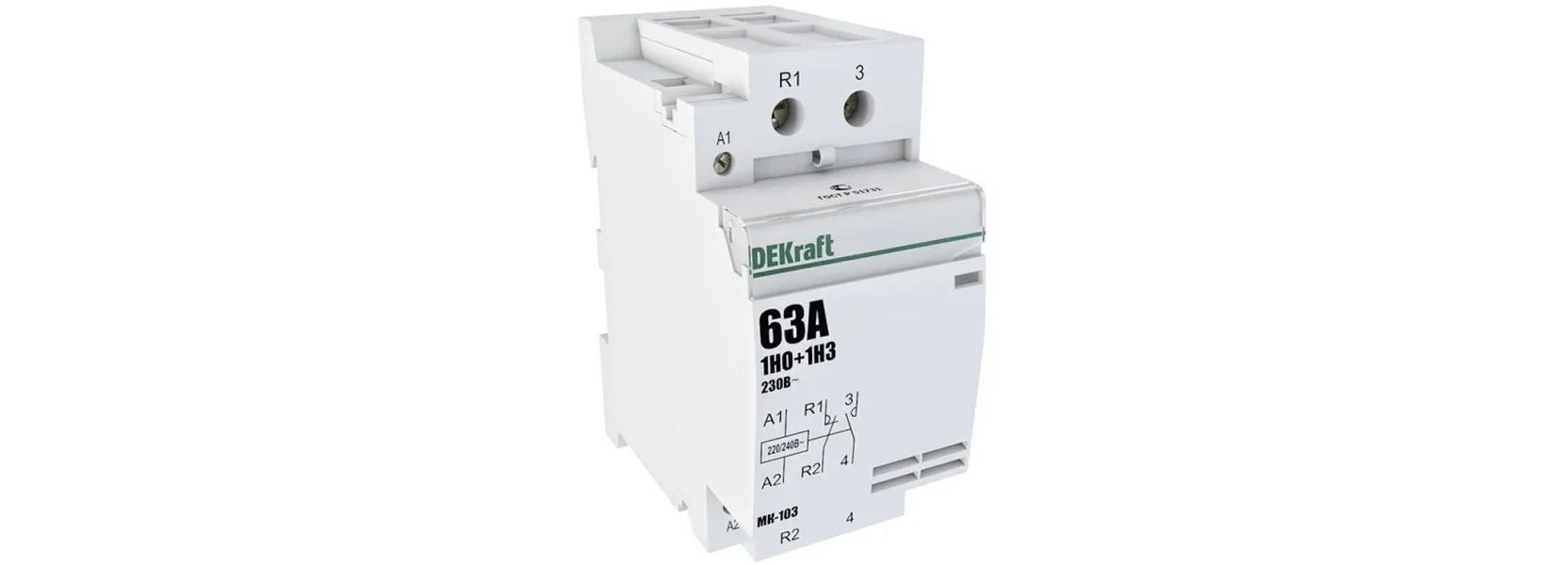

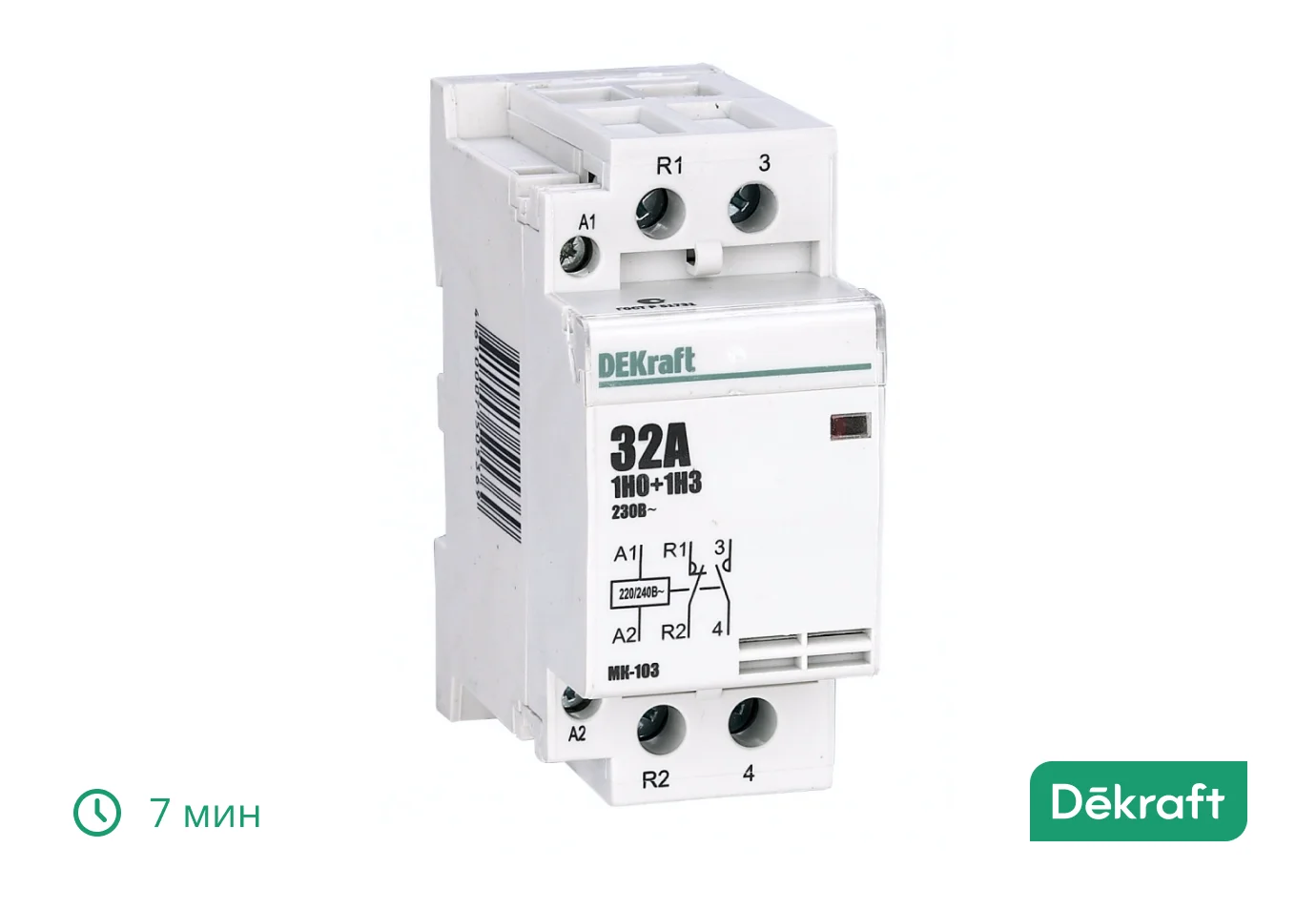

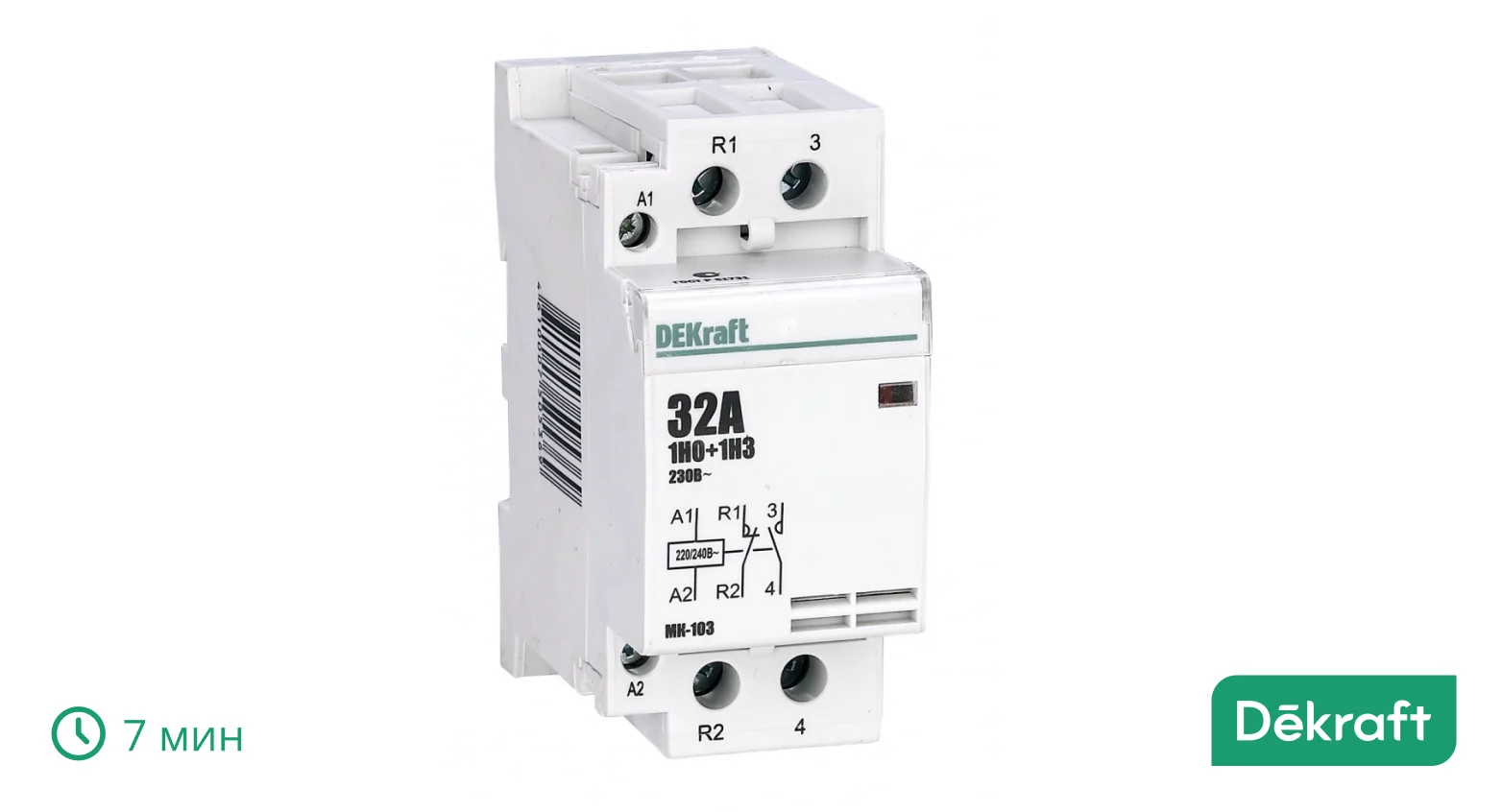

Применение модульных контакторов особенно актуально в системах, где требуется многократное срабатывание в течение дня либо переключение по сигналам от реле времени, датчиков температуры, устройства автоматизации. Например, модульные контакторы МК-103 от бренда Dekraft имеют коммутационную износостойкость более 30 тысяч циклов включения и выключения, что обеспечивает безотказную работу системы на протяжении многих лет. Без таких элементов нельзя организовать корректную работу цепей с большой мощностью. Из-за того, что контакторы рассчитаны на коммутацию мощной нагрузки, то их применение снижаюет износ кнопочных и клавишных механизмов, уменьшает нагрев в точках разрыва цепи, позволяет защитить проводку от перегрева в месте управления.
Что такое контактор
Это аппарат, предназначенный для автоматического размыкания либо замыкания цепей под нагрузкой. Используется для управления подачей питания на осветительные установки, электродвигатели, обогревательные элементы, насосное оборудование, системы воздухообмена. Модульный контактор включается в схему для исключения прохождения значительных токов через клавишные выключатели, кнопки, управляющие реле с малой нагрузочной способностью.
Часто применяется там, где требуется многократное включение либо отключение за сутки, где управление выполняется по сигналам от другой аппаратуры. Например, от термостатов в системах отопления, реле давления в насосных станциях, таймеров для уличного либо фасадного освещения, кнопочных постов для локального запуска. Устройство принимает управляющее напряжение, которое не связано напрямую с силовыми цепями, за счет этого снижается нагрузка на управляющие контакты, увеличивается срок службы мелкой коммутационной аппаратуры.
Как работает контактор
Действие основано на работе катушки, создающей магнитное поле при подаче напряжения на управляющие клеммы. Поле втягивает сердечник с якорем, за счет этого подвижная система замыкает силовые контакты. Ток начинает поступать к нагрузке через замкнутые проводящие элементы. При исчезновении управляющего сигнала магнитное поле прекращается, возвратная пружина возвращает сердечник в начальное положение, контакты размыкаются, цепь отключается.
Такая схема позволяет чётко управлять включением без задержек. Контактная группа замыкается плотно, что снижает вероятность искрения при больших пусковых токах. Быстрая работа механизма исключает длительные переходные процессы. Модульный контактор стабильно выдерживает многократные циклы срабатывания под нагрузкой, не требуя вмешательства оператора либо постоянного контроля. Система остается безопасной даже при частых запусках оборудования.
Основные характеристики контактора
При выборе такого устройства учитывают несколько ключевых параметров. Первый — номинальный ток, который определяет максимальную величину нагрузки, с которой может безопасно работать аппарат. Для цепей освещения или небольших электроприборов часто выбирают модели на 16–25 А, для насосов, отопительных систем либо промышленных установок применяют исполнения на 40 А и выше.
Второй важный показатель — тип и количество контактных групп. В продаже есть контакторы с нормально разомкнутыми либо нормально замкнутыми парами контактов. От этого зависит, замкнута цепь в исходном положении или нет. Также обращают внимание на рабочее напряжение катушки управления — обычно это 230 В переменного тока, но для систем с низковольтным управлением применяют варианты на 24 В.
Дополнительно смотрят на наличие встроенной защиты от перенапряжений, возможность установки вспомогательных контактов либо механических указателей положения. Такой подход позволяет подобрать оптимальный аппарат под конкретную задачу и обеспечить правильную работу всей схемы.

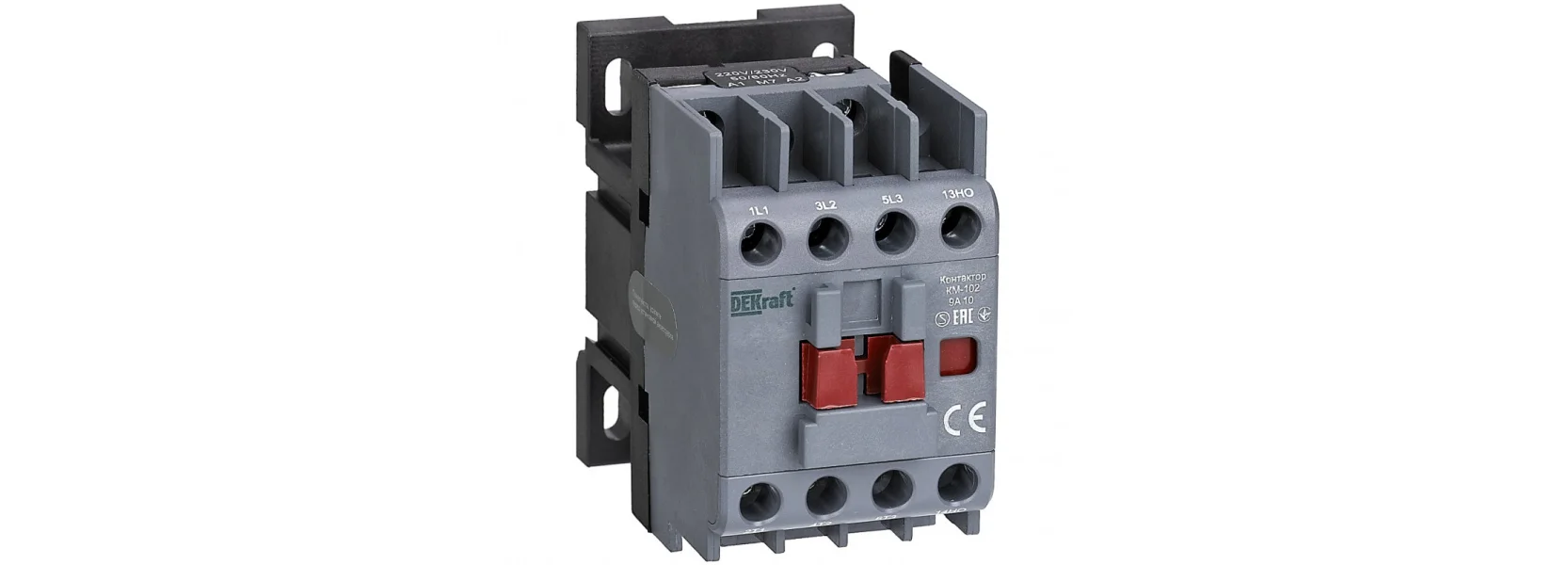

Также, нужно иметь в виду, какой тип нагрузки необходимо коммутировать, если нужно включать мощные трехфазные двигатели для насосов, компрессоров или каких-то промышленных машин, то лучше рассмотреть уже промышленные контакторы, специально рассчитанные на высокие пусковые токи и токи расцепления, например линейку КМ-102 от бренда Dekraft.
Виды модульных контакторов
В зависимости от назначения и особенностей работы различают несколько типов таких устройств. Каждая разновидность применяется для своих задач и имеет конструктивные отличия.
Для переменного тока (AC)
Применяются в сетях 220 В и 380 В. Используются для управления освещением, двигателями, насосами, обогревателями. Работают с частотой сети 50 Гц, рассчитаны на стандартные условия эксплуатации в бытовых и промышленных объектах.
Для постоянного тока (DC)
Используются в цепях с напряжением постоянного тока, например в системах автоматики, сигнализации, на производственных линиях с оборудованием на DC. Отличаются другой конструкцией катушки, способной работать без перемагничивания. Данное исполнение относится уже к промышленным контакторам, как правило, модульных контакторов с таким управляющим напряжением нет.

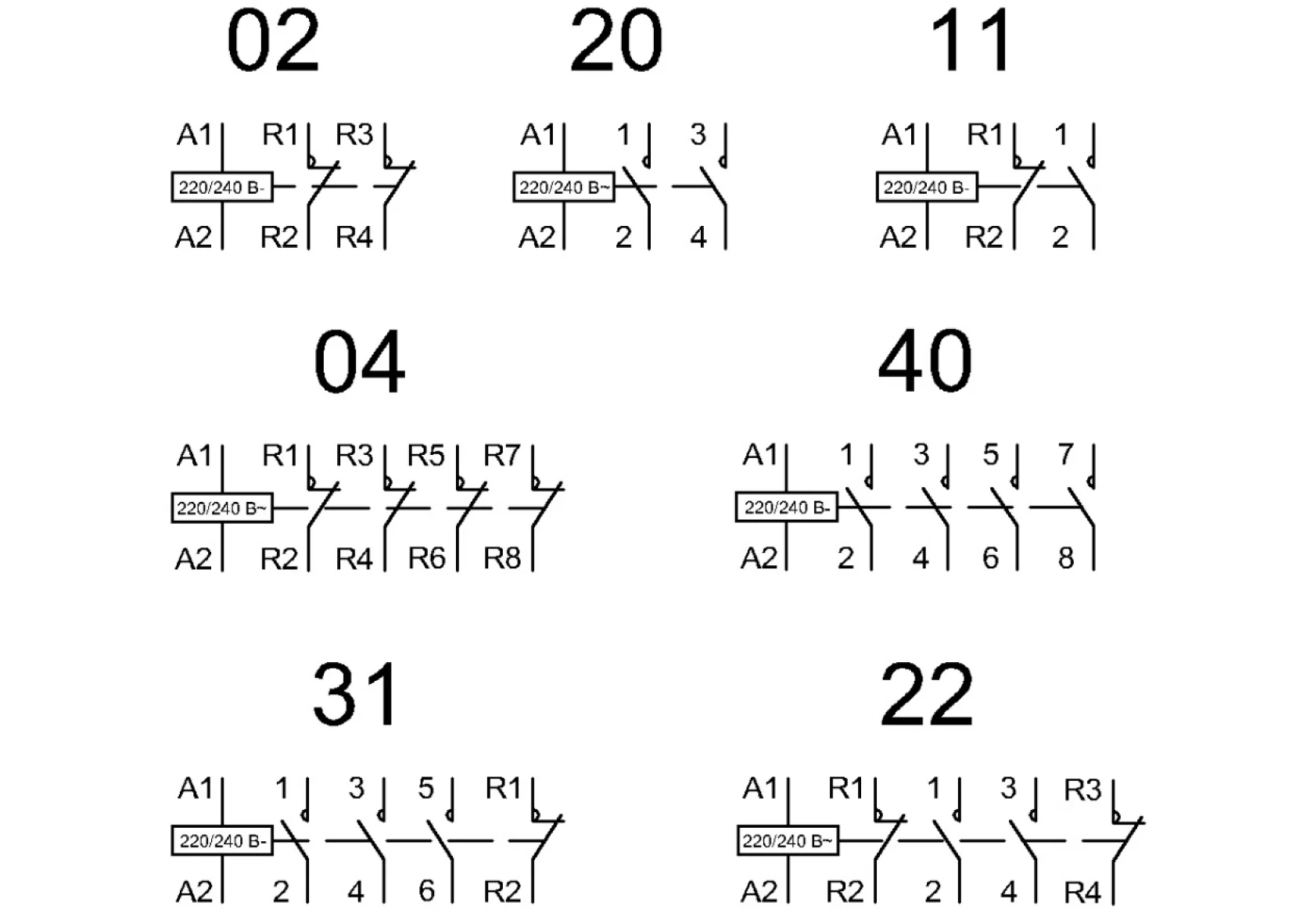

С нормально разомкнутыми и нормально замкнутыми контактами
Подбираются в зависимости от того, требуется замыкание цепи при срабатывании или наоборот, ее разрыв. В схемах управления часто комбинируют оба варианта для реализации логики работы оборудования.
С дополнительными контактами и индикаторами
Некоторые модели оснащены вспомогательными контактами для передачи сигналов в системы контроля, либо механическими указателями, показывающими положение подвижной части. Это упрощает диагностику и мониторинг состояния цепей.
Схемы подключения
Подключение модульного контактора выполняется по типовым схемам, которые определяются конфигурацией цепи и видом нагрузки. Для групп освещения чаще всего используют вариант, когда управляющее напряжение подается на клеммы катушки через обычный выключатель, таймер либо автоматическое реле. При замыкании управляющей цепи срабатывает механизм, замыкаются силовые контакты, ток поступает непосредственно на светильники. Такой подход позволяет управлять большими группами ламп без пропуска полного рабочего тока через клавиши.
В отопительных системах и насосах схема аналогична. Управляющий сигнал поступает с термостата или реле давления. При достижении заданного параметра катушка активируется, силовая часть замыкает цепь питания электродвигателей насосов либо электронагревателей. Для вентиляторов используют тот же принцип. Это позволяет автоматике включать и отключать оборудование без участия человека.
Производители в технических паспортах всегда указывают требования по установке. Рекомендуется размещать такие аппараты в распределительных щитах на стандартных DIN-рейках. Для подключения выбирают кабели или шины из меди, сечением, соответствующим расчетному току. Обязательно проверяют степень затяжки клемм, используя динамометрическую отвертку, так как слабые контакты вызывают локальный нагрев, приводят к разрушению изоляции, увеличивают вероятность аварий.
При монтаже важно соблюдать минимальный изгиб проводов, оставлять запас длины для обслуживания. В устройствах с дополнительными сигнализационными контактами всегда проверяют правильность их подключения, чтобы обеспечить корректную работу схем оповещения или управления другими элементами.
Заключение
Использование модульных аппаратов для коммутации позволяет организовать удаленное включение и отключение нагрузки без прохождения больших токов через обычные ручные выключатели. Такой способ управления снижает износ кнопочных механизмов, увеличивает срок службы всей системы, уменьшает количество точек с возможным нагревом в электросети. Эти устройства необходимы в цепях с частыми циклами работы либо при управлении мощными потребителями через слаботочные управляющие сигналы. Подключение по стандартным схемам с соблюдением всех технических рекомендаций производителя обеспечивает бесперебойную и безопасную работу оборудования на любом объекте.
