Ограничители перенапряжения ОП-101
В нормальном рабочем режиме ток, протекающий через ограничитель перенапряжений, носит емкостной характер и составляет доли миллиампера. При возникновении волн перенапряжений варисторы ограничителя перенапряжений переходят в проводящее состояние, ток возрастает на несколько порядков, достигая сотен и тысяч ампер и ограничивая при этом дальнейшее нарастание напряжения на выводах.
После прохождения волны перенапряжения ограничитель возвращается в непроводящее состояние.
Ограничители перенапряжений необходимо защищать автоматическими выключателями / предохранителями. В противном случае при коротком замыкании и / или перегрузки ограничитель выйдет из строя. См. таблицу соответствия.
В серии ОП-101 установлен сигнальный контакт.
Область применения
Электрическое и электронное оборудование может быть повреждено или уничтожено не только в непосредственной близости от удара молнии, но и на расстоянии в несколько километров.
Ограничители перенапряжений серии ОП-101 срабатывают за миллиардную долю секунды и надежно защищают оборудование от бросков напряжения, дифференциальных перенапряжений и высокочастотных помех, вызванных ударом молнии или коммутационным перенапряжением.
Применяются во вводно-распределительных устройствах, главных распределительных щитах, местных распределительных щитках, распределительных коробках или непосредственно в оборудование.
Преимущества
обеспечивают надежную защиту электрооборудования: B - первая ступень защиты; C - вторая ступень защиты; D - третья ступень защиты
работоспособности ограничителя перенапряжения обеспечивает дистанционную передачу сообщение «Заменить картридж». Дополнительный контакт входит в комплект поставки.
Четкая маркировка с крупными буквами
ускоряет монтаж и упрощает дальнейшее использование ограничителей. Боковая наклейка на упаковке каждого аппарата с артикулом и основными характеристиками позволяет быстро найти нужный аппарат среди нескольких схожих.
Максимальный разрядный ток до 80 кА
увеличивает стойкость защитного устройства к высоким амплитудам грозовых токов.
- заводской контроль открытости клемм означает, что монтажнику не нужно сначала раскручивать зажим, чтобы подвести провод (это случается с некоторыми аппаратами, представленными на рынке). Гарантия того, что клеммы уже открыты и готовы к подключению проводников, сокращает время монтажа.
работоспособности ограничителя перенапряжений позволяет быть уверенным в полной защите электрооборудования.
Технические характеристики
| Параметр / Модель | ОП101-*-080-B-440 | ОП101-*-040-C-440 | ОП101-*-020-D-275 |
| Соответствие регламентам и стандартам |
ТР ТС 004 / 2011 ГОСТ IEC 61643-1 |
||
| Количество полюсов, Р | 1, 1+N, 3, 3+N | ||
| Номинальное рабочее напряжение Un, В | 230/400 | ||
| Максимальный разрядный ток Imax, кА | 80 | 40 | 20 |
| Класс устройств | 1 | 2 | 3 |
| Номинальная частота сети переменного тока | 50 / 60 Гц | 50 / 60 Гц | 50 / 60 Гц |
| Номинальный разрядный ток In, кА | 40 | 20 | 10 |
| Уровень напряжения защиты Up, кВ | 2,2 | 2 | 1,3 |
| Максимальное рабочее напряжение Uc, В | 440 | 440 | 275 |
| Время срабатывания, нс | 25 | 25 | 25 |
| Ток утечки, мкА | 20 | 20 | 20 |
| Максимальное сечение подключаемого провода, мм2 |
Ph/N: 6-30; PE ≥10; SD: 1.5 |
Ph/N: 4-25; PE ≥10; SD: 1.5 |
Ph/N: 4-25; PE ≥10; SD: 1.5 |
| Время срабатывания, нс | 25 | ||
| Ток утечки, мкА | 20 | ||
| Диапазон рабочих температур, °С | от -20 до +60 | ||
| Степень защиты | IP20 открытый аппарат / IP40 аппарат в корпусе | ||
| Усилие затяжки клеммных зажимов, Н·м | 2.5 | ||
| Ремонтопригодность | Неремонтопригодный | ||
| Гарантийный срок эксплуатации | 3 года | ||
| Страна изготовления | Китай | ||
Схемы и графики
Полный ассортимент
| Внешний вид | Класс | Количество полюсов | Артикул | Каталожный номер |
 | 1 (B) | 1Р | ОП101-1Р-080-B-440 | 18019DEK |
| 1P+N | ОП101-1РN-080-B-440 | 18020DEK | ||

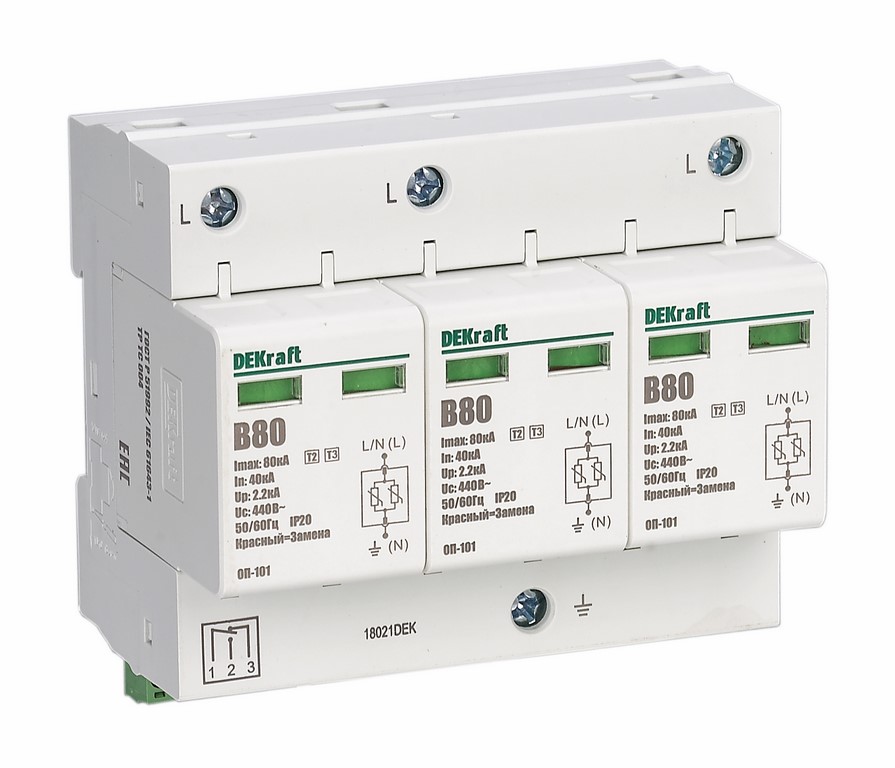

| 3Р | ОП101-3Р-080-B-440 | 18021DEK | ||
| 3P+N | ОП101-3РN-080-B-440 | 18022DEK | ||
 | 2 (C) | 1Р | ОП101-1Р-040-C-440 | 18015DEK |
| 1P+N | ОП101-1РN-040-C-440 | 18016DEK | ||

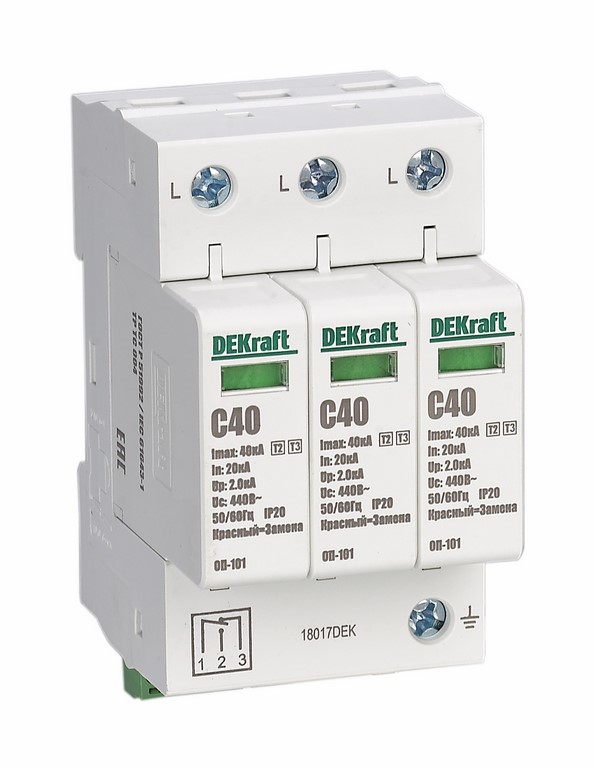

| 3Р | ОП101-3Р-040-C-440 | 18017DEK | ||
| 3P+N | ОП101-3РN-040-C-440 | 18018DEK | ||
 | 3 (D) | 1Р | ОП101-1Р-020-D-275 | 18013DEK |

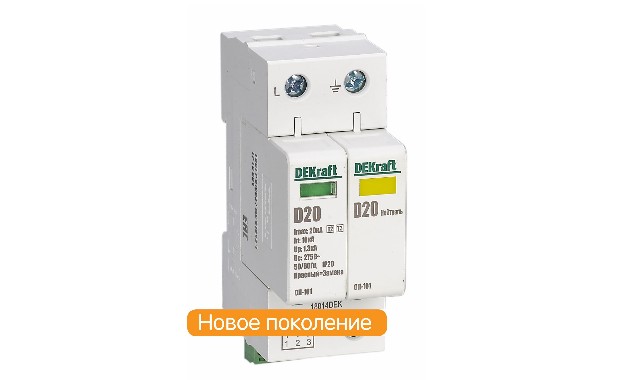

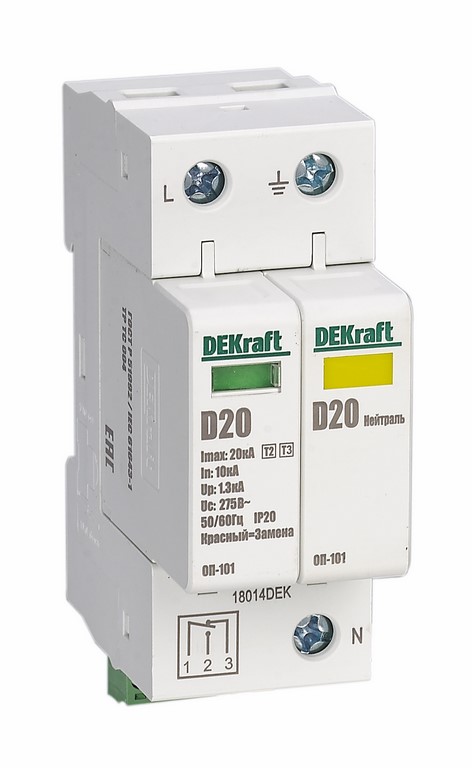

| 1P+N | ОП101-2Р-020-D-275 | 18014DEK | ||
| 3P | ОП101-3Р-020-D-440 | 18040DEK | ||
| 3P+N | ОП101-3РN-020-D-440 | 18041DEK | ||
| Сменные картриджи | 1P | ВМ101-1P-020-D-275 | 18042DEK | |
| 1P | ВМ101-1N-020-D-275 | 18043DEK | ||
| 1P | ВМ101-1P-020-D-440 | 18044DEK | ||
| 1P | ВМ101-1N-020-D-440 | 18045DEK | ||
| 1P | ВМ101-1P-040-C-440 | 18046DEK | ||
| 1P | ВМ101-1N-040-C-440 | 18047DEK | ||
| 1P | ВМ101-1P-080-B-440 | 18048DEK | ||
| 1P | ВМ101-1N-080-B-440 | 18049DEK |
