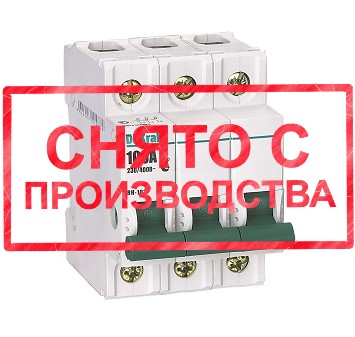

Выключатели-разъединители ВН-103


Some awesome text

Описание

Заказать в
интернет-магазине
Посмотрите в каких магазинах можно купить этот товар
Список магазинов

Выключатели-разъединители серии DEKraft ВН-103 используются для оперативного соединения и разъединения цепи.

Основным преимуществом является самый надежный разрыв цепи (т.к. используются специальные мостиковые контакты) - он полностью исключает возможность перекрытия дугой по изоляции, что может произойти, например, при использовании в тех же целях автоматического выключателя.

Эта серия аппаратов не обеспечивает защиту цепи - для этого следует использовать автоматические выключатели, предохранители и выключатели дифференциального тока, однако в качестве выключателя-разъединителя она подходит идеально.


Сфера применения

При смене положения рукоятки управления мостиковый контакт замыкает / размыкает цепь.



Читать далее

  • Технические
    характеристики
  • Схемы и
    графики
  • Полный
    ассортимент
  • Сертификаты
  • Упаковка и
    маркировка
  • Преимущества
  • Наличие на складе
  • 2D/3D модели

Основные технические характеристики

Параметр Значение
Соответствие стандартам ГОСТ Р ГОСТ Р 50030.3-2012 (МЭК 60947-3-99)
Число полюсов, Р 1, 2, 3, 4
Номинальное рабочее напряжение Ue, В 230/400
Номинальная частота сети переменного тока, Гц 50
Номинальный рабочий ток нагрузки Ie, А 20, 32, 63, 100, 125
Категория применения АС 22 В
Номинальный кратковременно (до 1 с) выдерживаемый ток Icw 12Ie
Механическая износостойкость: - механических циклов, не менее 8 500
в том числе коммутационная износостойкость - электрических циклов (AC-22, cos φ =0.6), не менее 1 500
Сечение подключаемого провода, мм2 55
Степень защиты IP 20
Условия эксплуатации УХЛ4
Усилие затяжки клеммных зажимов, Н·м 4
Предельное усилие затяжки клеммных зажимов, Н·м 5,5
Ремонтопригодность Неремонтопригодный
Гарантийный срок эксплуатации 3 года
Страна изготовления Китай

Электрические схемы

Габаритные и установочные размеры, в мм

Внешний вид Количество полюсов Наименование Каталожный номер

ВН103-1P-032A

1P ВН103-1P-020A 17050DEK
ВН103-1P-032A 17051DEK
ВН103-1P-063A 17052DEK
ВН103-1P-100A 17053DEK
ВН103-1P-125A 17054DEK

ВН103-2P-063A

2P ВН103-2P-020A 17055DEK
ВН103-2P-032A 17056DEK
ВН103-2P-063A 17057DEK
ВН103-2P-100A 17058DEK
ВН103-2P-125A 17059DEK

ВН103-3P-100A

3P ВН103-3P-020A 17060DEK
ВН103-3P-032A 17061DEK
ВН103-3P-063A 17062DEK
ВН103-3P-100A 17063DEK
ВН103-3P-125A 17064DEK

ВН103-4P-125A

4P ВН103-4P-020A 17065DEK
ВН103-4P-032A 17066DEK
ВН103-4P-063A 17067DEK
ВН103-4P-100A 17068DEK
ВН103-4P-125A 17069DEK
Наименование Количество в групповой упаковке Количество в транспортной коробке Брутто вес транспортной коробки, кг Объем транспортной коробки, м3
ВН-103 1Р 12 144 18 0,02
ВН-103 2Р 6 72 18 0,02
ВН-103 3Р 4 48 18 0,02
ВН-103 4Р 3 36 18 0,02

Маркировка

Номинальный ток - это ток, который выключатель-разъединитель способен бесконечно долго проводить, а также который он способен коммутировать и разрывать. Номинальное напряжение - напряжение переменного тока (знак ~), при котором выключатель-разъединитель работает в нормальных условиях.
Число полюсов - несколько полюсов - это несколько выключателей-разъединителей - от 1 до 4, объединенных в единый корпус. Рукоятка управления также едина - и она соединяет / разъединяет все полюса одновременно. 1P выключатели-разъединители используются в однофазных сетях, 2P служат для разрывания фазного и нулевого проводников, 3P - в трехфазных сетях, 4P - разрывают три фазных проводника и нулевой. Специальный знак - указывает, какое положение рукоятки управления является включающим, а какое отключающим.
Монтаж Использование
Место под надпись на лицевой стороне каждого выключателя-разъединителя дает возможность нанести на каждый аппарат информацию о коммутируемой цепи. Самый надежный двойной разрыв цепи обеспечивается благодаря мостиковым контактам и полностью исключает возможность перекрытия дугой по изоляции, что может произойти, например, при использовании для этих целей автоматического выключателя.
Номинальный ток до 125А и возможность подключения кабелей сечением до 55мм2 делает возможным использовать ВН-103 в качестве общего пакетного выключателя. Монолитная лицевая панель создана таким образом, чтобы при деформации выключателя-разъединителя или КЗ не нанести вред человеку, который может стоять перед аппаратом.
Четкая маркировка с крупными буквами ускоряет монтаж и упрощает дальнейшее использование выключателей-разъединителей. Вы с легкостью найдете нужный выключатель-разъединитель по основным характеристикам и среди нескольких схожих. Повышенная износостойкость означает, что выключатель-разъединитель рассчитан на большое число коммутаций и использование в условиях загрязнения и запыленности.
Заводская готовность к установке - не нужно сначала раскручивать зажим, чтобы подвести провод. Это сокращает время монтажа. Усиленная рукоятка управления необходима для обеспечения большого числа включений-отключений в сложных условиях эксплуатации.
Транспортировка и хранение
Защитная пленка на каждой групповой упаковке. Штрих-коды и каталожные номера
на каждом выключателе-разъединителе, групповой и транспортной коробке делают продукт идеально простым в транспортировке и максимально приспособленным к требованиям розничной торговли и автоматизированного складского хранения.
Твердая лакированная упаковка со сплошным дном, в которую по 12 шт. (для 1Р) упакованы выключатели-разъединители, снижает брак при перевозке и хранении, а также красиво выглядит и выделяется в торговой точке. Перфорация на крышке коробки позволяет аккуратноее отделить, чтобы было легко доставать продукт из упаковки. Язычок надежно фиксирует крышку при ее закрывании. Защитная этикетка- бандеролька
на групповой коробке наклеена таким образом, что не разорвав ее, коробку невозможно открыть. Кроме того, она позволяет хранить коробки на полке как горизонтально, так и вертикально.
