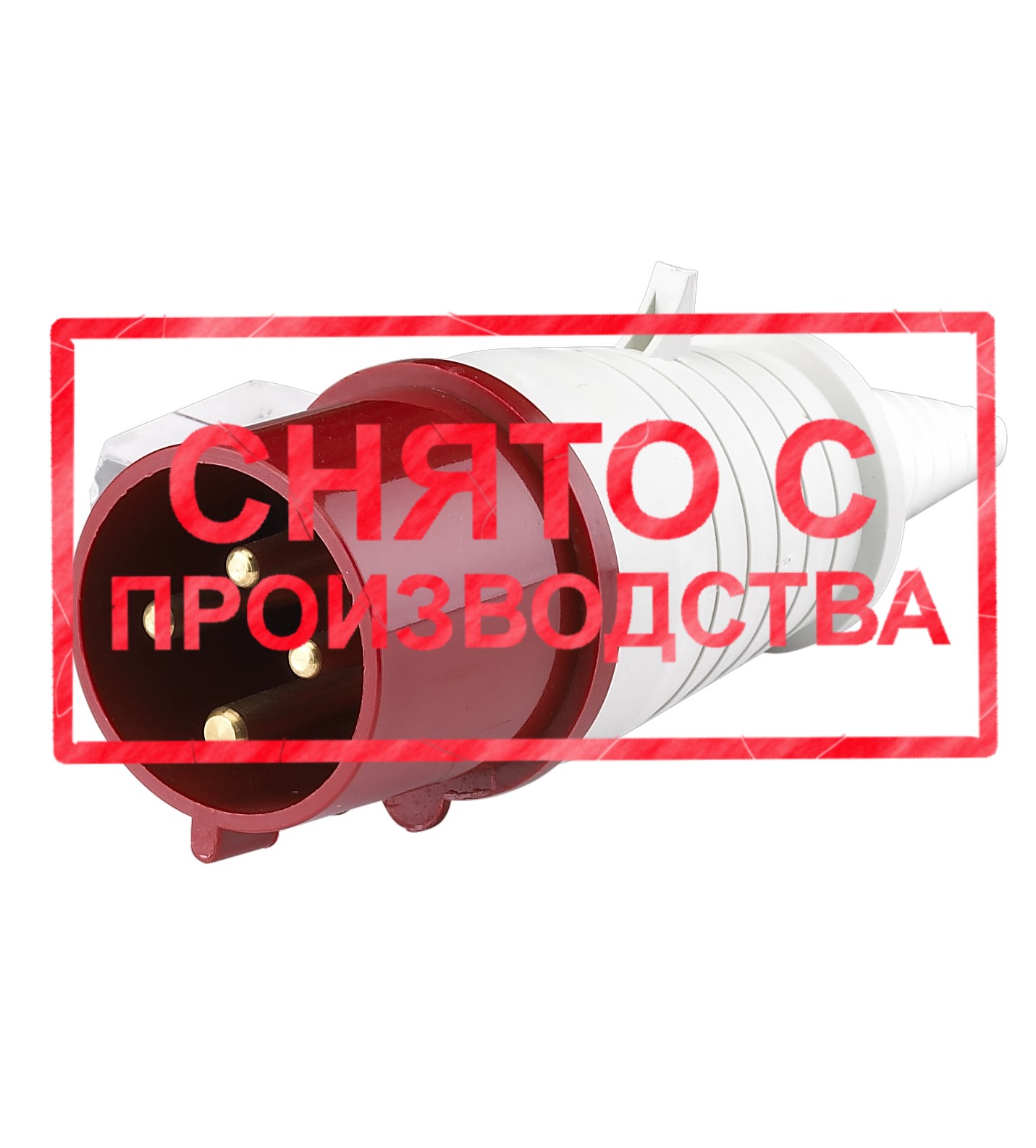

Вилки переносные ВП-102
Описание
С помощью вилок переносного исполнения DEKraft серии ВП-102 можно реализовывать "классические" решения по подключению потребителей электроэнергии.
Промышленные разъемы используются на открытом воздухе и внутри помещений для создания одно- и трехфазных сетей электроснабжения на заводских, монтажных, строительных площадках, в энергетике, а также в аэропортах, вокзалах и административных зданиях.
Вся продуктовая линейка соответствует стандартам ГОСТ Р 51323.1-99 (МЭК309-1) и ГОСТ Р 51323.2-99 (МЭК309-2).
Принцип действия
Степень пыле- и влагозащищенности промышленных разъемов варьируется в зависимости от токового номинала.
Розетки и вилки (при подключенной розетке) имеют следующую степень IP:
- IP44 (брызгозащищенном) на токи 16А и 32А;
- IP67 (водонепроницаемом) на токи 63А и 125А.
Разъемы различаются по цвету:
- вилки и розетки наноминальное напряжение 200-250 В имеют синий цвет.
- вилки и розетки на 380-415 В - красный цвет.
Промышленные разъемы изготавливаются из ударопрочного, термостойкого и самозатухающего пластика, что обеспечивает надежную и долговечную работу оборудования.
Фиксация смонтированных вилок и розеток осуществляется фиксацией крышки розетки на пластиковом шипе вилки (промышленные разъемы 16А и 32 А), либо при помощи байонетного кольца (промышленные разъемы 63А и 125 А).
Розетки для скрытой проводки производятся с угловым фланцем, вилки для скрытой проводки - с прямым фланцем.
Тип подключения кабеля - винтовой. Для упрощения монтажа каждая клемма имеет маркировку, винты поставляются с универсальным шлицем.
Контактная группа обязательно включает в себя заземление. Никелирование контактов промышленных разъемов защищает от коррозии, морской воды, пара, химических и прочих агрессивных сред.
- Технические
характеристики - Схемы и
графики - Полный
ассортимент - Упаковка и
маркировка - Преимущества
- Наличие на складе
- Материалы для скачивания
Основные технические характеристики
| Параметр | Значение |
| Номинальный ток, А | 16, 32, 63, 125 |
| Диапазон рабочего напряжения, В | 200-250 380-415 |
| Номинальное напряжение по изоляции, В | 500 |
| Номинальная частота сети, Гц | 50 |
| Рабочая температура, °C | -25 / +40 |
| Степень защиты в соответствии с ГОСТ 14254-96 (МЭК 60529) | IP44 (I ном = 16, 32 А) IP67 (I ном = 63, 125 А) |
| Положение заземляющего контакта | 6 ч |
| Модель | Размеры, мм | Чертеж | |||
| A | H | D | D1 | ||
| ВП102-3-16-IP44 | 140 | 58 | 47 | 15 |
|
| ВП102-4-16-IP44 | 140 | 62 | 53 | 15 | |
| ВП102-5-16-IP44 | 168 | 71 | 61 | 22 | |
| ВП102-3-32-IP44 | 177 | 74 | 63 | 22 | |
| ВП102-4-32-IP44 | 177 | 74 | 63 | 22 | |
| ВП102-5-32-IP44 | 181 | 102 | 70 | 22 | |
| ВП102-3-63-IP67 | 230 | 108 | 76 | 15-37 | |
| ВП102-4-63-IP67 | 230 | 108 | 76 | 15-37 | |
| ВП102-5-63-IP67 | 230 | 108 | 76 | 15-37 | |
| ВП102-5-125-IP67 | 300 | 122 | 70 | 24-49 | |
| Тип/внешний вид | Наименование | Кол-во контактов | Расположение контактов | U ном., В | Каталожный номер |
|
|
ВП102-3-16-IP44 | 2P+PE |  |
200-250 | 26001DEK |
| ВП102-4-16-IP44 | 3P+PE |  |
380-415 | 26002DEK | |
| ВП102-5-16-IP44 | 3P+PE+N |  |
380-415 | 26003DEK | |
| ВП102-3-32-IP44 | 2P+PE | |
200-250 | 26004DEK | |
| ВП102-4-32-IP44 | 3P+PE | |
380-415 | 26005DEK | |
| ВП102-5-32-IP44 | 3P+PE+N | |
380-415 | 26006DEK | |
| ВП102-3-63-IP67 | 2P+PE | |
200-250 | 26040DEK | |
| ВП102-4-63-IP67 | 3P+PE | |
380-415 | 26007DEK | |
| ВП102-5-63-IP67 | 3P+PE+N | |
380-415 | 26008DEK | |
| ВП102-5-125-IP67 | 3P+PE+N | |
380-415 | 26009DEK |
| Наименование | Количество в групповой упаковке | Количество в транспортной коробке | Брутто вес транспортной коробки, кг | Объем транспортной коробки, м3 |
| ВП102-3-16-IP44 | 10 | 100 | 13 | 0,0402 |
| ВП102-4-16-IP44 | 10 | 100 | 13,5 | 0,0402 |
| ВП102-5-16-IP44 | 10 | 60 | 16 | 0,0436 |
| ВП102-3-32-IP44 | 10 | 60 | 13 | 0,0436 |
| ВП102-4-32-IP44 | 10 | 60 | 13,5 | 0,0436 |
| ВП102-5-32-IP44 | 10 | 60 | 16 | 0,0594 |
| ВП102-3-63-IP67 | 2 | 10 | 7,7 | 0,0290 |
| ВП102-4-63-IP67 | 2 | 10 | 8 | 0,0290 |
| ВП102-5-63-IP67 | 2 | 10 | 8,5 | 0,0290 |
| ВП102-5-125-IP67 | 2 | 10 | 16,5 | 0,0498 |
| Преимущества | |||
| Степень пыле- и влагозащиты IP44 (номинальный ток 16 и 32А), IP67 (номинальный ток 63 и 125А). |  |
Корпуса, токоведущие части промышленных разъемов выполнены из термостойких и самозатухающих материалов. |  |
| Наличие сальника/кабельного ввода для кабеля разного сечения. |  |
Контактные зажимы, винты, пружины устойчивы к коррозии. |  |
| Степень пыле- и влагозащиты IP44 (номинальный ток 16 и 32А), IP67 (номинальный ток 63А). | |
Вилки и розетки для скрытой проводки могут применяться в сборке распределительных щитов из пластика и металла. |  |
