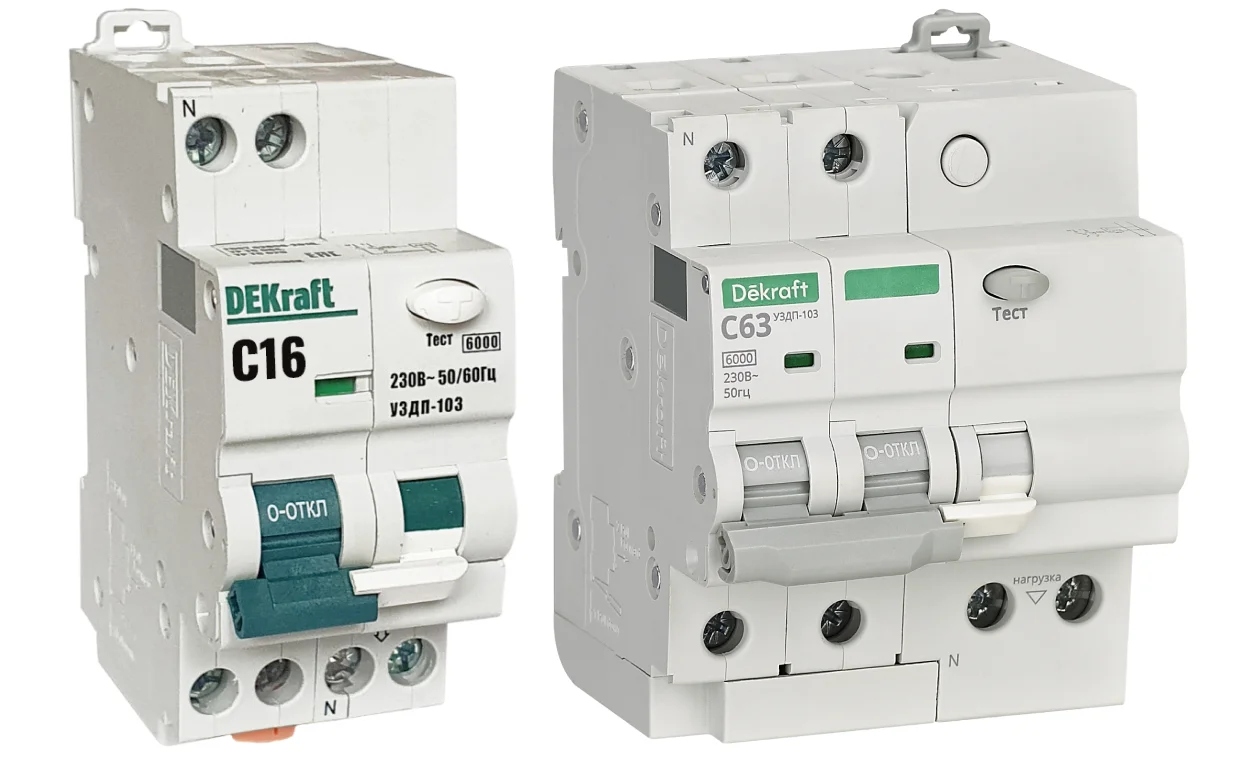

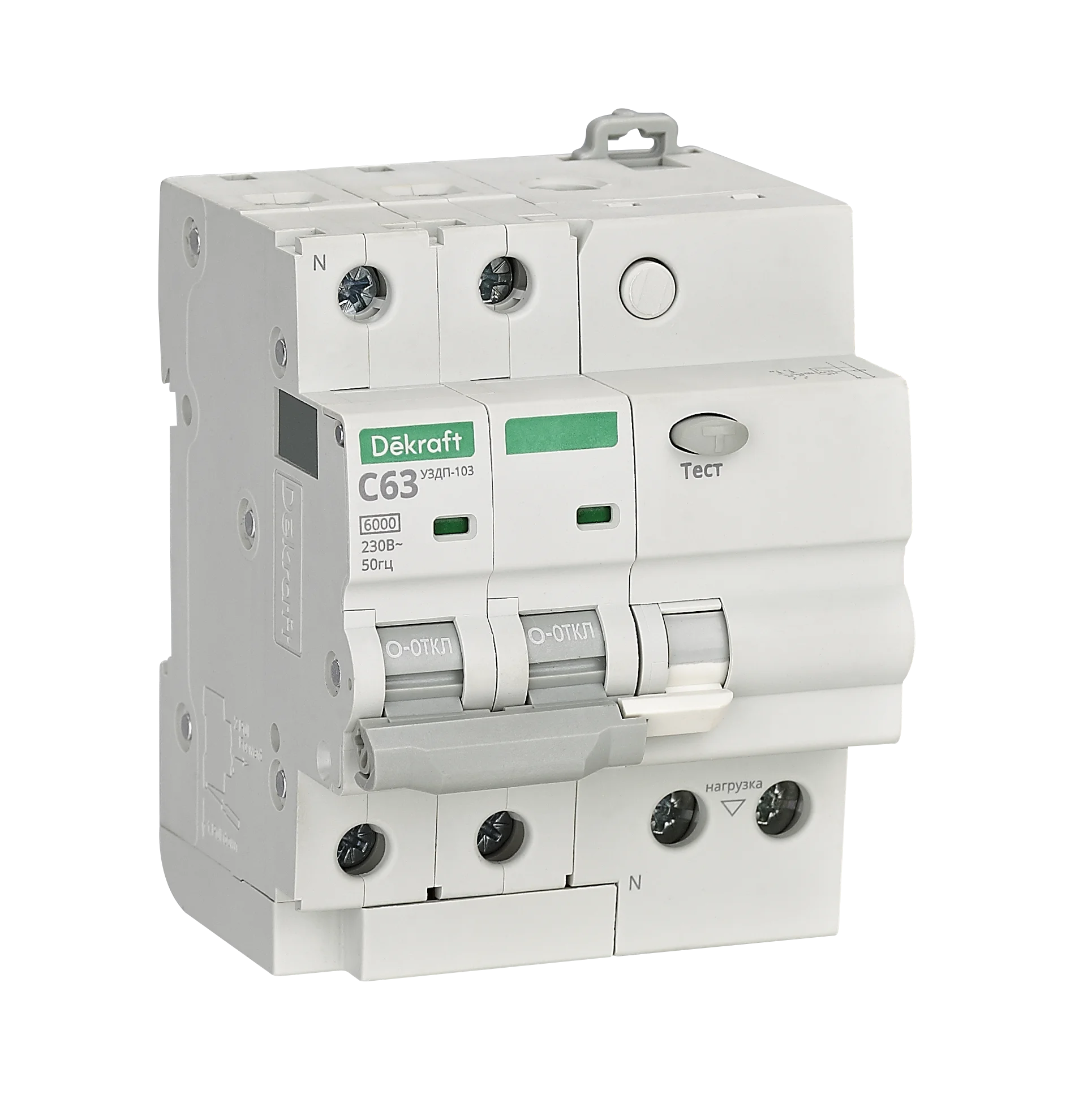

Устройства защиты от дугового пробоя УЗДП-103
Описание
Устройство защиты от дугового пробоя предназначено для предотвращения дугового пробоя (искрения) в электропроводке, вызванного нарушением изоляции и способного привести к пожарам.
Микроконтроллер электронного блока распознавания дуги непрерывно анализирует частотный спектр тока, проходящего в рабочей цепи. При обнаружении частей спектра, характерных для искрения, микроконтроллер дает команду на разрыв цепи расцепителем.
УЗДП-103 с номинальным током до 20А сочетает функции УЗДП и автоматического выключателя, обеспечивает три вида защиты — от короткого замыкания, перегрузки и дугового пробоя.
Устройства защиты от дугового пробоя серии УЗДП-103 применяются в однофазных сетях.
Сфера применения
УЗДП-103 применяется в распределительных, учётно- распределительных, телекоммуникационных щитах и др., в жилищном и гражданском строительстве, сельском хозяйстве, инфраструктуре объектов промышленности.
УЗДП могут применяться для защиты групповых сетей или отдельных линий в зависимости от количества приборов потребления и общей пожароопасности помещения.
Применение УЗДП регламентировано нормативными документами СП 256.1325800.2016 и ГОСТ Р IEC 50571-4-42-2017.
- Технические
характеристики - Схемы и
графики - Полный
ассортимент - Сертификаты
- Упаковка и
маркировка - Преимущества
- Наличие на складе
- Материалы для скачивания
|
Параметр |
Серия УЗДП-103 |
|
Соответствие регламентам и стандартам |
ТР ТС 004 / 2011, ТР ТС 020 / 2011 ГОСТ IEC 62606-2016 |
|
Число полюсов, P |
1+N |
|
Номинальное рабочее напряжение Ue, В |
230 |
|
Ряд номинальных токов In, А |
10, 16, 20 |
|
Номинальная частота сети переменного тока, Гц |
50/60 |
|
Номинальная отключающая способность Icn, А |
6000 |
|
Рабочая отключающая способность Ics, А |
6000 |
|
Кривая отключения (диапазон токов мгновенного расцепления) |
C |
|
Механическая износостойкость, циклов В-О, не менее |
4 000 |
|
Коммутационная износостойкость, циклов В-О, не менее |
4 000 |
|
Максимальное сечение подключаемого провода, мм2 |
25 |
|
Подключение нагрузки |
ТОЛЬКО снизу |
|
Диапазон рабочих температур, °С |
-35..+70 |
|
Степень защиты |
IP 20 |
|
Усилие затяжки клеммных зажимов, Н·м |
1,5 |
|
Предельное усилие затяжки клеммных зажимов, Н·м |
1,5 |
|
Ремонтопригодность |
Неремонтопригодный |
Структура условного обозначения
Электрические схемы
Габаритные и установочные размерыв, мм
Установка
 |
 |
 |
Время-токовые характеристики
|
Внешний вид |
Модель |
Артикул |
|
|
УЗДП103-6кА-1N-010A-C |
19088DEK |
|
УЗДП103-6кА-1N-016A-C |
19089DEK |
|
|
УЗДП103-6кА-1N-020A-C |
19090DEK |
|
Наименование |
Количество |
|
Устройства защиты от дугового пробоя |
6 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Преимущества |
|||
|
Размыкание обоих полюсов Исключение возникновения опасных ситуаций при ошибочном монтаже |
 |
Быстрая проверка работоспособности аппарата кнопкой «ТЕСТ» без вызова электрика Проверить, работает ли устройство, просто — нажмите кнопку «ТЕСТ» на корпусе. Это необходимо делать ежемесячно! |
 |
|
Окошко-индикатор состояния контактов всегда показывает, замкнуты контакты или разомкнуты вне зависимости от положения рукоятки управления. |
 |
||
Информация по остаткам на складе актуальна на начало рабочего дня, за уточнением обращайтесь в ЦПК
support@systeme.ru
support@systeme.ru
| Каталожный номер | Описание | Остатки на складе, шт. |
| 19088DEK | Устройство защиты от дугового пробоя 1P+N 10A х-ка C УЗДП-103 6кА | 115 |
| 19089DEK | Устройство защиты от дугового пробоя 1P+N 16A х-ка C УЗДП-103 6кА | 122 |
| 19090DEK | Устройство защиты от дугового пробоя 1P+N 20A х-ка C УЗДП-103 6кА | 142 |
