Щиты распределительные учетные навесные / встраиваемые (ЩРУН, ЩРУВ)

Описание

Заказать в
интернет-магазине

Посмотрите в каких магазинах можно купить этот товар

Корпуса учетно-распределительные серий ЩРУВ / ЩРУН укомплектованы пластиковыми небьющимися окнами для снятия показаний счетчика электроэнергии без открывания дверцы шкафа, пластроном (-ами), почтовым замком (для артикулов с IP31) и замком-защелкой + почтовым замком (для артикулов с IP54), набором для крепления проводника заземления.

Корпуса имеют съемную монтажную панель (толщина монтажной панели 10 мм). Эта особенность существенно облегчает удобство монтажа счетчиков, модульной аппаратуры.

Для корпусов со степенью пыле-влагозащиты IP54 на внутренний контур двери нанесен полиуретановый уплотнитель.

Ввод кабелей для корпусов осуществляется следующим образом:

для артикулов со степенью пыле-влаго защиты IP31: сверху и снизу;
для артикулов со степенью пыле-влаго защиты IP54: только снизу.

Кабельные вводы приобретаются по желанию пользователя отдельно, артикул 32156DEK.

Сфера применения

Корпуса металлические серий ЩРУВ / ЩРУН предназначены для установки одно- или трехфазных счетчиков, модульных устройств для защиты оборудования различного назначения.

После сборки служат для ввода, распределения, учета электроэнергии в одно- и трехфазных сетях как часть электрической системы распределительных, осветительных и иных установок.

Основные технические характеристики

Параметр	Значение
Соответствие регламентам и стандартам	ТУ 27.12.31 – 001 – 74723866 – 2018 , ГОСТ 14254-2015 , ГОСТ 32127-2013
Номинальный ток	125 А
Толщина металла	0,9 - 1,2 мм
Тип покрытия	порошковая шагрень
Цвет	RAL 7035
Степень защиты	IP31 / IP54
Тип применяемых аппаратов	Модульные

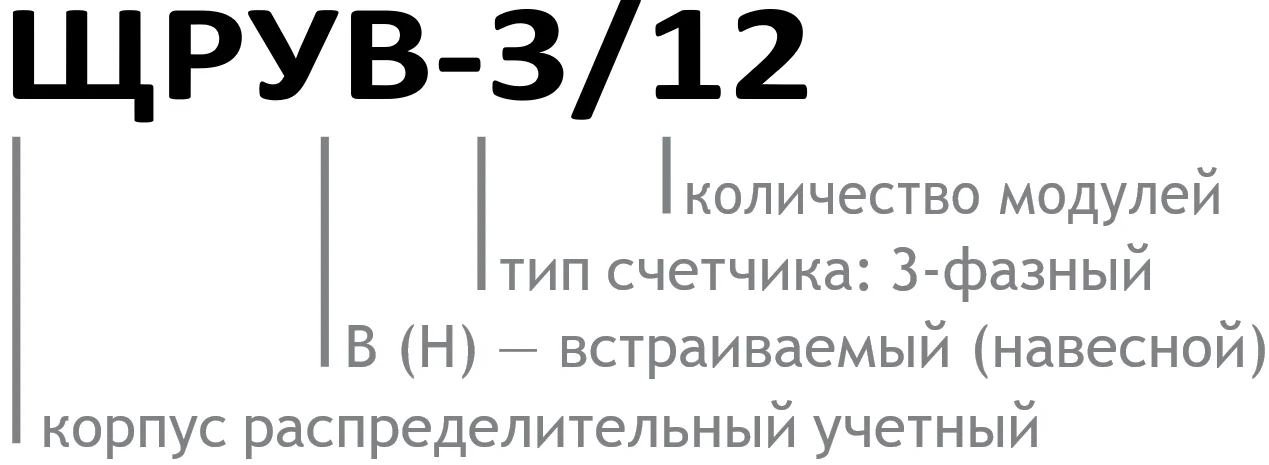

Структура условного обозначения

Габаритные и установочные размеры, мм

ЩРУВ

1 - Корпус, 2 - Дверь, 3 - Замок, 4 - Панель монтажная, 5 - Фальш-панель, 6 - Задняя стенка

Модель	Размеры, мм
Модель	H	L	B	B1	H1	H2	H3	H4	H5	H6	H7	L1	L2	L3	L4	L5	L6	n, шт.	Кол-во модулей
ЩРУВ-1/9 IP31	430	228	160	140	180	156	140	75	380	234	70	190	130	92	155	230	124	6	9
ЩРУВ-1/12 IP31	430	330	160	140	180	156	140	75	380	234	70	240	180	92	155	280	174	6	12
ЩРУВ-3/9 IP31	550	280	160	140	264	240	140	75	500	354	70	210	180	92	155	230	124	6	9
ЩРУВ-3/12 IP31	550	330	160	140	264	240	140	75	500	354	70	240	180	92	155	280	174	6	12
ЩРУВ-3/24 IP31	710	330	160	140	264	240	140	75	660	514	70	240	180	92	155	280	174	6	24
ЩРУВ-3/30 IP31	710	380	160	140	264	240	140	75	660	514	70	290	230	92	155	330	224	6	30
ЩРУВ-3/48 IP31	550	615	160	140	264	240	140	75	500	352	70	240	180	92	155	565	460	12	48

ЩРУН IP31

1 - Корпус, 2 - Дверь, 3 - Замок, 4 - Панель монтажная, 5 - Фальш-панель, 6 - Задняя стенка

Модель	Размеры, мм
Модель	H	L	B	H1	H2	H3	H4	H5	L1	L2	L3	L4	L5	n, шт.	Кол-во модулей
ЩРУН-1/9 IP31	400	250	160	180	156	140	75	45	190	130	92	155	176	6	9
ЩРУН-1/12 IP31	400	300	160	180	156	140	75	45	240	180	92	155	226	6	12
ЩРУН-3/9 IP31	520	250	160	264	240	140	75	45	210	180	92	155	176	6	9
ЩРУН-3/12 IP31	520	300	160	264	240	140	75	45	240	180	92	155	176	6	12
ЩРУН-3/15 IP31	520	350	160	264	240	140	75	45	290	230	92	155	226	6	15
ЩРУН-3/18 IP31	680	300	160	264	240	140	75	45	240	180	92	155	226	6	18
ЩРУН-3/24 IP31	680	300	160	264	240	140	75	45	240	180	92	155	226	6	24
ЩРУН-3/30 IP31	680	350	160	264	240	140	75	45	290	230	92	155	276	6	30
ЩРУН-3/48 IP31	520	585	160	264	240	140	75	45	240	180	92	155	509	12	48
ЩРУН-3/72 IP31	680	585	160	264	240	140	75	45	240	180	92	155	509	12	72

ЩРУН IP54 (с двойной дверью)

1 - Корпус, 2 - Крыша, 3 - Дверь, 4 - Замок, 5 - Панель монтажная, 6 - DIN-рейка (и), 7 - Задняя стенка

Модель	Размеры, мм
Модель	H	L	B	H1	H2	H3	H4	H5	L1	L2	L3	L4	L5	n, шт.	Кол-во модулей
ЩРУН-1/7 IP54	300	310	150	212	188	140	75	221	212	188	92	155	219	2	7
ЩРУН-3/9 IP54	520	310	150	432	408	140	75	441	212	188	92	155	219	2	7

Размер ниши для серии ЩРУВ

Модель	Размер ниши, мм
ЩРУВ-1/12	390	290	145
ЩРУВ-3/12	510	290	145
ЩРУВ-3/24	670	290	145
ЩРУВ-3/30	670	340	145

Внешний вид	Модель	Габаритные размеры, мм					Кол-во модулей	Кол-во рядов	Артикул
Внешний вид	Модель	В	Ш	Г	a	b	Кол-во модулей	Кол-во рядов	Артикул
ЩРУВ	ЩРУВ-1/12	430	330	160	46	220	12	1	30301DEK
	ЩРУВ-3/12	550	330	160	46	220	12	1	30302DEK
	ЩРУВ-3/24	710	330	160	46	220	24	2	30303DEK
	ЩРУВ-3/30	710	330	160	46	270	30	2	30304DEK
ЩРУН	ЩРУН-1/12	400	300	160	46	220	12	1	30401DEK
	ЩРУН-3/12	520	300	160	46	220	12	1	30402DEK
	ЩРУН-3/30	680	350	160	46	270	30	2	30403DEK
	ЩРУН-3/48	520	585	160	46	220	48	1+3	30404DEK
	ЩРУН-1/7-IP54	300	310	150	46	220	7	1	30410DEK
	ЩРУН-3/9-IP54	520	310	150	46	220	9	1	30411DEK

Комплектность поставки

Наименование	Вложение
Корпус металлический учетно-распределительный	+
Руководство по эксплуатации	+
Наклейка «Внимание! Высокое напряжение»	+
Наклейка «Заземление»	+

Упаковка - качественный гофрокартон. Штрих-коды и артикулы на упаковке каждого щита делают продукцию идеально простой в транспортировке и максимально приспособленной к требованиям розничной торговли и автоматизированного складского хранения.

Преимущества
Степень пыле- и влагозащиты IP31.		Ввод кабелей для щитов осуществляется сверху и снизу щита. Отверстия для кабельных вводов являются выбивными.
Степень пыле- и влагозащиты IP54.		Все щиты серий ЩРУВ/ЩРУН укомлектованы пластиковыми небьющимися окнами для снятия показаний электросчетчика без открывания дверцы шкафа.
Защитная фальш-панель ограничивает доступ ко всем токопроводящим элементам.		Каплевидные петли на задней стенке щита упрощают монтаж (серия ЩРУН).
Оцинкованные ДИН-рейки (количество зависит от артикула). Являются съемными, что облегчает кабельную разводку.		Щиты серий ЩРУВ/ЩРУН имеют съемную монтажную панель. Это делает монтаж счетчиков, модульной аппаратуры удобнее и экономит время.

Комплектация
Набор знаков электробезопасности: два знака «Заземлено» и знак «Высокое напряжение».		Два ключа к замку (серия ЩРУН / ЩРУВ).
Набор для крепления провода заземления.
