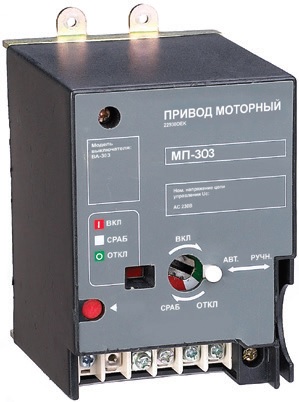

Привод моторный МП-300
Описание
Моторный привод МП-300 предназначен для дистанционного включения и выключения автоматических выключателей серии ВА-300.
Моторный привод устанавливается на фронтальную часть автоматического выключателя и жестко связывает механизм моторного привода и рукоятку автоматического выключателя.
При подаче сигнала включения или отключения, механизм переводит рукоятку автоматического выключателя в положение «вкл» или «откл».
Читать далее- Технические
характеристики - Схемы и
графики - Полный
ассортимент - Сертификаты
- Наличие на складе
- Материалы для скачивания
- Сертификаты
- Видео
- 2D/3D модели
Основные технические характеристики
| Параметр | Значение |
|
Номинальное напряжение, В |
AC 230, 400 |
|
Напряжение срабатывания, % от номинального |
85-100 |
|
Диапазон сечений присоединяемых проводов, мм2 |
1,5-2,5 |
|
Установка |
Лицевая |
|
Потребляемая мощность, Вт |
75 |
Сруктура условного обозначения
Габаритные и установочные размеры и электрическая схема МП-300
|
Тип |
А |
В |
Е |
F |
G |
L |
|
МП-302 |
111 |
25 |
121 |
15 |
79 |
74 |
|
МП-303 |
126 |
35 |
140 |
17 |
77 |
90 |
|
МП-305 |
215 |
44 |
232 |
32 |
115 |
130 |
|
МП-306 |
243 |
70 |
260 |
31 |
115 |
130 |
После срабатывания автоматического выключателя с установленном на нем моторным приводом, привод необходимо перевести в отключенное положение, а затем во включенное.
|
Тип |
А |
В |
B1 |
C |
D |
E |
|
МП-308 |
131 |
177 |
63 |
281 |
65,5 |
141 |
Схема установки МП-300
|
Тип выключателя |
Номинальное напряжение, В |
Модель |
Артикул |
|
ВА-302, ВА-302М |
230 |
МП-302-230В |
22928DEK |
|
ВА-303, ВА-303М |
230 |
МП-303-230В |
22929DEK |
|
ВА-305, ВА-305М |
230 |
МП-305-230В |
22930DEK |
|
ВА-306 |
230 |
МП-306-230В |
22931DEK |
|
ВА-307 |
230 |
МП-307-230В |
22932DEK |
|
ВА-308 |
230 |
МП-308-230В |
23011DEK |
|
ВА-302, ВА-302М |
400 |
МП-302-400В |
22933DEK |
|
ВА-303, ВА-303М |
400 |
МП-303-400В |
22934DEK |
|
ВА-305, ВА-305М |
400 |
МП-305-400В |
22935DEK |
|
ВА-306 |
400 |
МП-306-400В |
22936DEK |
|
ВА-307 |
400 |
МП-307-400В |
22937DEK |
Информация по остаткам на складе актуальна на начало рабочего дня, за уточнением обращайтесь в ЦПК
support@systeme.ru
support@systeme.ru
| Каталожный номер | Описание | Остатки на складе, шт. |
| 22928DEK | Привод моторный AC 230В ВА-302 | 575 |
| 22929DEK | Привод моторный AC 230В ВА-303 | 1564 |
| 22930DEK | Привод моторный AC 230В ВА-305 | 828 |
| 22931DEK | Привод моторный AC 230В ВА-306 | 43 |
| 22932DEK | Привод моторный AC 230В ВА-307 |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 22933DEK | Привод моторный AC 400В ВА-302 | 5 |
| 22934DEK | Привод моторный AC 400В ВА-303 |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 22935DEK | Привод моторный AC 400В ВА-305 |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 22936DEK | Привод моторный AC 400В ВА-306 |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 22937DEK | Привод моторный AC 400В ВА-307 |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 23011DEK | Привод моторный AC 230В ВА-308 | 4 |
