Приставки выдержки времени серии ПВЛ-02
Описание
Приставки выдержки времени серии ПВЛ-02 являются механическими устройствами без собственного потребления электроэнергии, коммутирующим своими контактами электрические цепи с заданной выдержкой времени.
Основным элементом ПВЛ-02 является резиновая гофрированная “груша” с клапаном для выпуска воздуха (сильфонный механизм). Сжатая с помощью пружины “груша”, постепенно заполняется воздухом, распрямляется. После чего воздействует на механизм мостикового контакта, замыкает или размыкает цепь с заданной выдержкой времени.
Регулировочной рукояткой можно изменять величину отверстия в клапане и тем самым изменять значение постоянной времени срабатывания ПВЛ-02.
Под воздействием толкателя контактора с помощью мостика, установленного на пружинах в тяге приставки, происходит изменение положения контактных пар на противоположное исходному.
Сфера применения
Применяются совместно с контакторами серии КМ-102.
Приставка выдержки времени серии ПВЛ-02 является механическим устройством, без собственного потребления электроэнергии, коммутирующим своими контактами электрические цепи с заданной выдержкой времени.
Монтаж приставки производят защелкой на контакторе. Защитная крышка на приставке исключает доступ посторонних лиц к настройкам времени выдержки.
- Технические
характеристики - Схемы и
графики - Полный
ассортимент - Сертификаты
- Упаковка и
маркировка - Наличие на складе
- Материалы для скачивания
Основные технические характеристики
|
Характеристика |
9-95 А |
|
|
Номинальное напряжение Un, В |
690 |
|
|
Пределы напряжения изоляции Ui, В |
690 |
|
|
Ток термической стойкости Ith, A (при 40°C) |
10 |
|
|
Минимальная включающая способность |
Umin, B |
6 |
|
Imin, мA |
10 |
|
|
Защита от свертоков, предохранитель gG, A |
10 |
|
Присоединения цепи управления
|
Характеристика |
9-95 А |
|
|
Гибкий кабель без наконечника, 1 провод мм2 2 провода |
1-4 |
|
|
Гибкий кабель с наконечником, мм2 |
1 провод |
1-2,5 |
|
2 провода |
||
|
Жесткий кабель, мм2 |
1 провод |
1-4 |
|
2 провода |
||
|
Предельное усилия затяжки клеммных зажимов, Н·м |
1,2 |
|

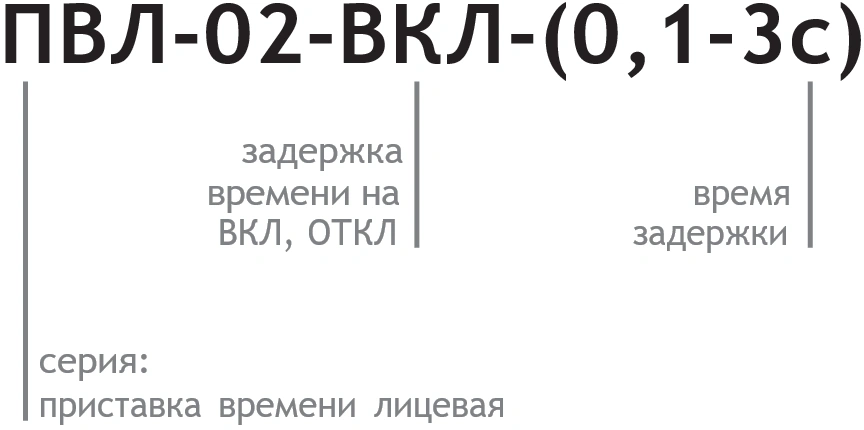

Структура условного обозначения
Схемы подключения
|
Кириллическое наименование |
Электрическая схема |
|
ПВЛ-02-ВКЛ -0.1-3 ПВЛ-02-ВКЛ -0.1-30 ПВЛ-02-ВКЛ -10-180 |
 |
Основные габаритные размеры
 |
Размеры совместного применения приставки выдержки времени серии ПВЛ-02 с контакторами представлены в руководстве по эксплуатации к контакторам КМ-102. |
|

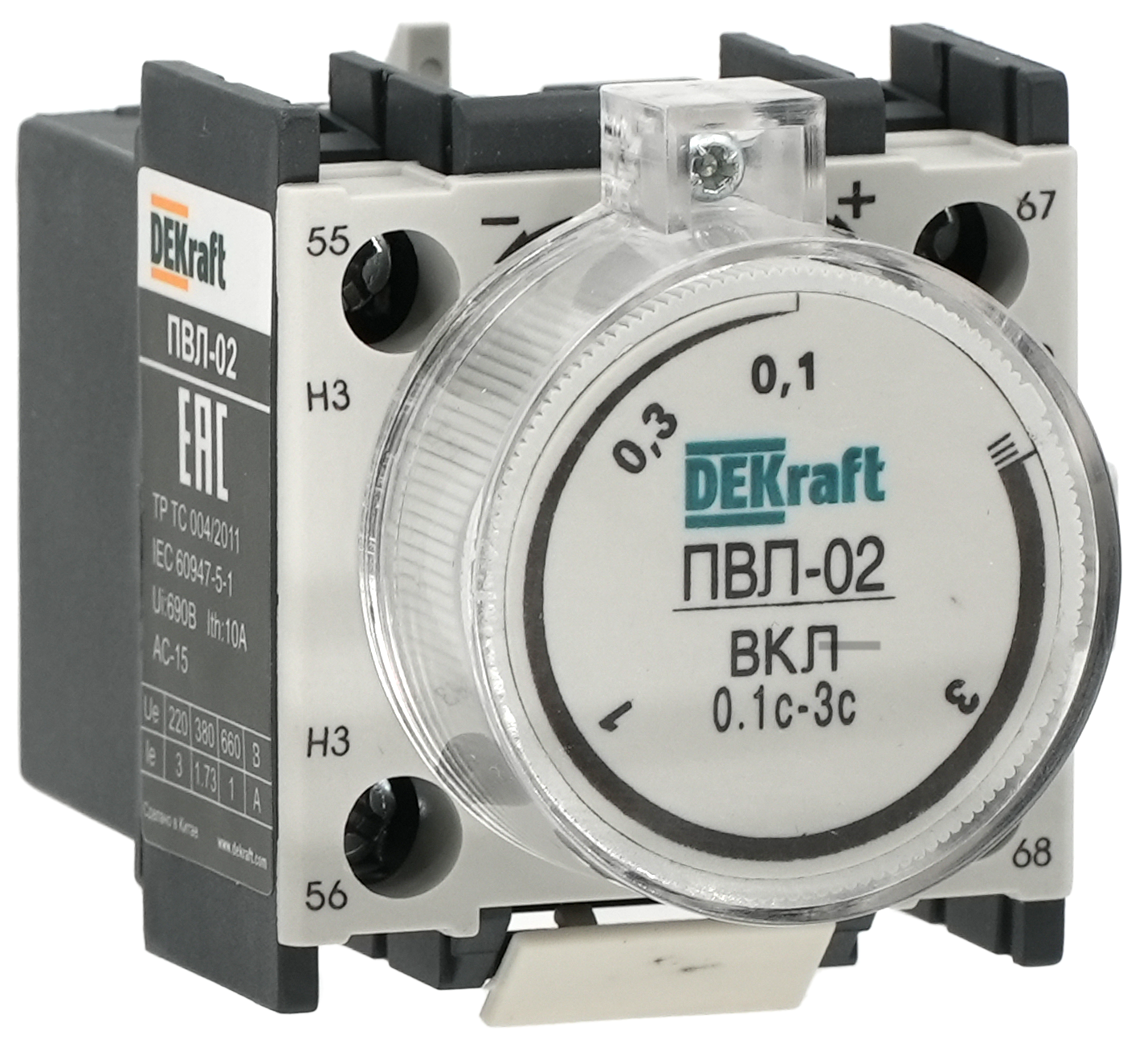

Внешний вид |
Типоразмер контакторов |
Диапазон выдержки, с |
Модель |
Артикул |
|
|
6-95А |
При включении |
ПВЛ-02-ВКЛ-(0,1-3с) |
22182DEK |
|
ПВЛ-02-ВКЛ-(0,1-30с) |
22183DEK |
|||
|
ПВЛ-02-ВКЛ-(10-180с) |
22184DEK |
|||
|
|
При отключении |
ПВЛ-02-ОТКЛ-(0,1-3с) |
22185DEK |
|
|
ПВЛ-02-ОТКЛ-(0,1-30с) |
22186DEK |
|||
|
ПВЛ-02-ОТКЛ-(10-180с) |
22187DEK |
|
Наименование |
Вложение |
|
Аксессуар |
+ |
|
Руководство по эксплуатации |
+ |
Информация по остаткам на складе актуальна на начало рабочего дня, за уточнением обращайтесь в ЦПК
support@systeme.ru
support@systeme.ru
| Каталожный номер | Описание | Остатки на складе, шт. |
| 22182DEK | Приставка выдержки времени с задержкой при включении 0,1-3с 1НО+1НЗ ПВЛ-02 | 288 |
| 22183DEK | Приставка выдержки времени с задержкой при включении 0,1-30с 1НО+1НЗ ПВЛ-02 | 152 |
| 22184DEK | Приставка выдержки времени с задержкой при включении 10-180с 1НО+1НЗ ПВЛ-02 | 43 |
| 22185DEK | Приставка выдержки времени с задержкой при отключении 0,1-3с 1НО+1НЗ ПВЛ-02 | 282 |
| 22186DEK | Приставка выдержки времени с задержкой при отключении 0,1-30с 1НО+1НЗ ПВЛ-02 | 219 |
| 22187DEK | Приставка выдержки времени с задержкой при отключении 10-180с 1НО+1НЗ ПВЛ-02 | 96 |
