Главная / Каталог / Силовое и коммутационное оборудование / Контакторы КМ-102 / Приставки контактные боковой установки серий ПКБ-02
Приставки контактные боковой установки серий ПКБ-02
Описание
Приставки контактные серии ПКБ-02 (боковой установки) являются механическими устройствами без собственного потребления электроэнергии, коммутирующим своими контактами электрические цепи.
Сфера применения
Применяются совместно с контакторами серии КМ-102.
Приставки контактные серий ПКБ-02 предназначены для увеличения количества вспомогательных контактов контактора. Контактные приставки механически соединяются с контакторами и фиксируются при помощи защелки. Способ крепления обеспечивает жесткую и надежную связь между контактной приставкой и пускателем.
- Технические
характеристики - Схемы и
графики - Полный
ассортимент - Сертификаты
- Упаковка и
маркировка - Наличие на складе
- Материалы для скачивания
Основные технические характеристики
|
Характеристика |
9-95 А |
|
|
Номинальное напряжение Un, В |
690 |
|
|
Пределы напряжения изоляции Ui, В |
690 |
|
|
Ток термической стойкости Ith, A (при 40°C) |
10 |
|
|
Минимальная включающая способность |
Umin, B |
6 |
|
Imin, мA |
10 |
|
|
Защита от свертоков, предохранитель gG, A |
10 |
|
Присоединения цепи управления
|
Характеристика |
9-95 А |
|
|
Гибкий кабель без наконечника, 1 провод мм2 2 провода |
1-4 |
|
|
Гибкий кабель с наконечником, мм2 |
1 провод |
1-2,5 |
|
2 провода |
||
|
Жесткий кабель, мм2 |
1 провод |
1-4 |
|
2 провода |
||
|
Предельное усилия затяжки клеммных зажимов, Н·м |
1,2 |
|

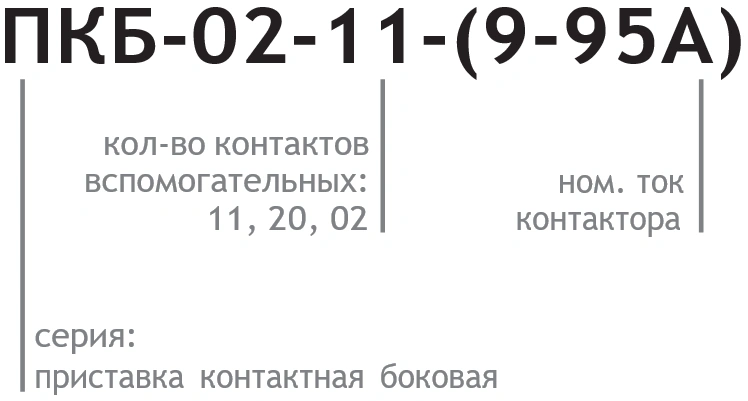

Структура условного обозначения
Схемы подключения
|
Кириллическое наименование |
Электрическая схема |
|
ПКБ-02-11 |
 |
|
ПКБ-02-20 |
 |
|
ПКБ-02-02 |
 |
Основные габаритные размеры
 |
Размеры совместного применения приставки контактной боковой серии ПКБ-02 с контакторами представлены в руководстве по эксплуатации к контакторам КМ-102 |
|

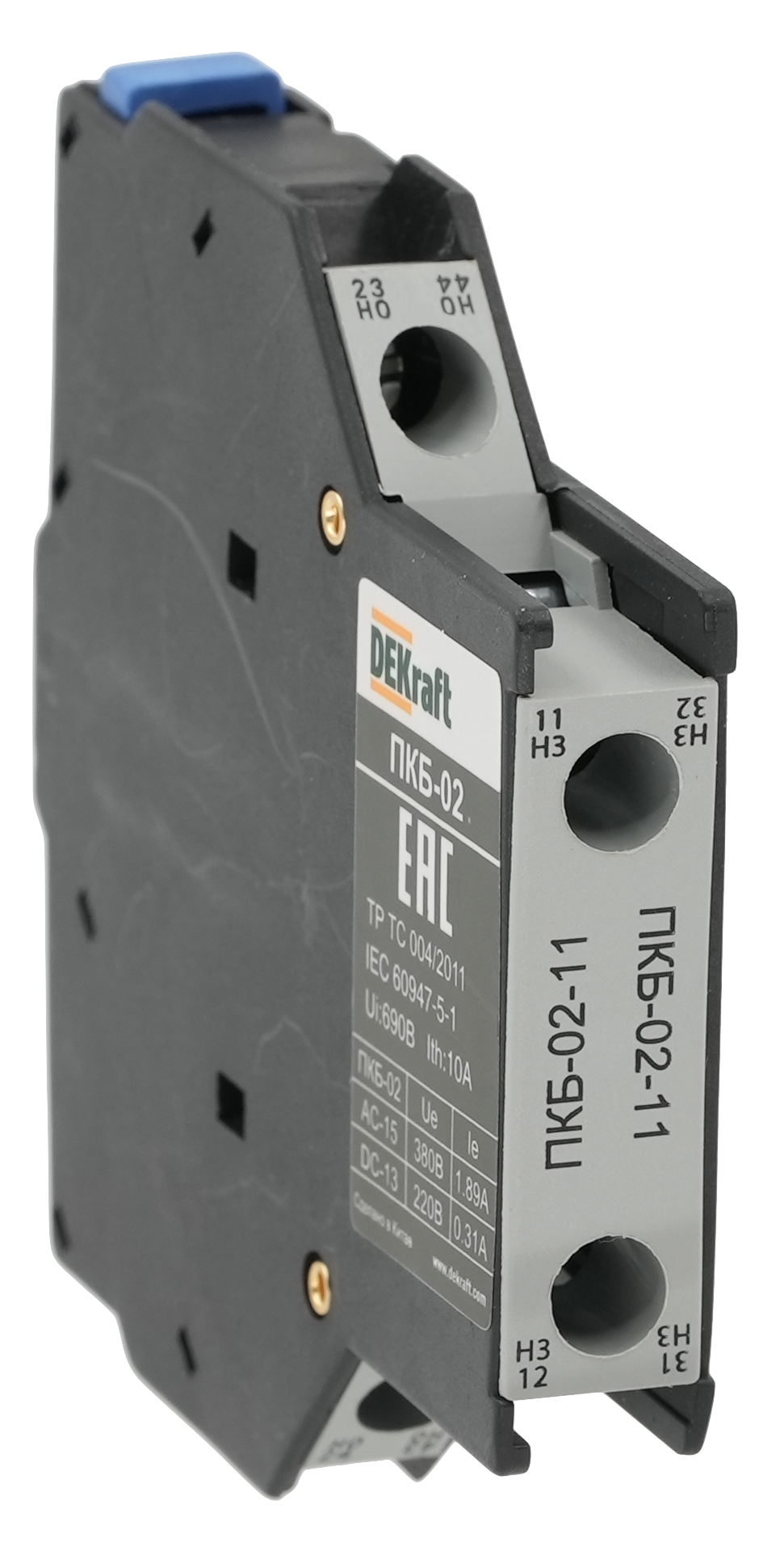

Внешний вид |
Типоразмер контакторов |
Тип контактов |
Модель |
Артикул |
|
|
6-95А |
1НО+1НЗ |
ПКБ-02-11-(9-95А) |
22178DEK |
|
2НО |
ПКБ-02-20-(9-95А) |
22179DEK |
||
|
2НЗ |
ПКБ-02-02-(9-95А) |
22180DEK |
|
Наименование |
Вложение |
|
Аксессуар |
+ |
|
Руководство по эксплуатации |
+ |
Информация по остаткам на складе актуальна на начало рабочего дня, за уточнением обращайтесь в ЦПК
support@systeme.ru
support@systeme.ru
| Каталожный номер | Описание | Остатки на складе, шт. |
| 22178DEK | Приставка контактная боковой установки 1НО+1НЗ ПКБ-02 | 129 |
| 22179DEK | Приставка контактная боковой установки 2НО ПКБ-02 | 367 |
| 22180DEK | Приставка контактная боковой установки 2НЗ ПКБ-02 | 49 |
