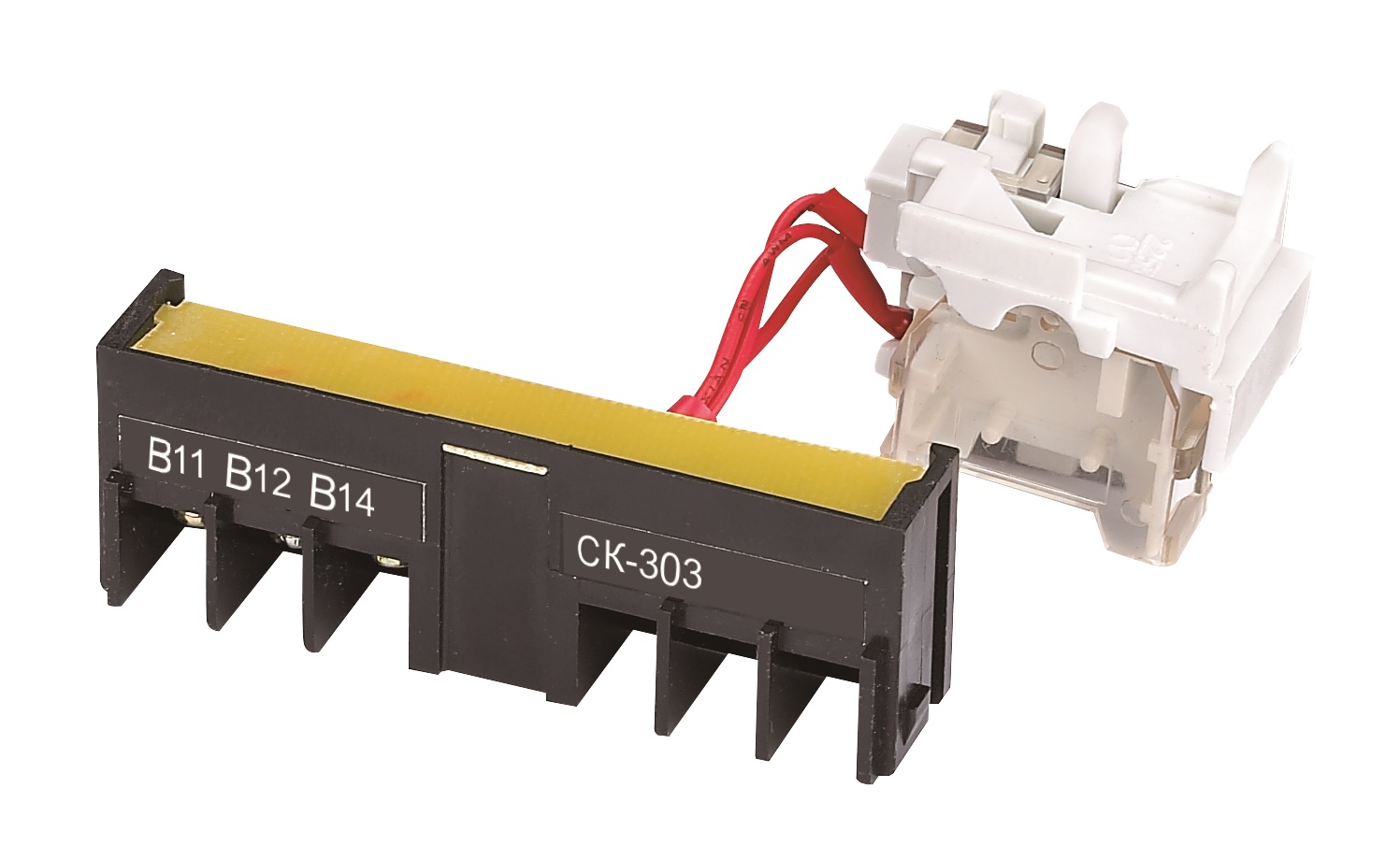

Контакт сигнальный СК-300
Описание
Контакт сигнальный (аварийный) СК-300 служит для получения информации о состоянии автоматических выключателей ВА-300: включен – сработал. Переключение сигнального контакта СК-300 происходит при срабатывании автомата по аварии, причины которой могут быть следующие:
- перегрузка или короткое замыкание
- ручной тест кнопки отключения
- срабатывание независимого расцепителя
- срабатывание расцепителя минимального напряжения.
Сигнальный контакт выбирается в зависимости от следующих характеристик:
- Типоразмера выбранного автомата
- Слота установки CК-300 (правый - R или левый – L)
Читать далее- Технические
характеристики - Схемы и
графики - Полный
ассортимент - Сертификаты
- Наличие на складе
- Материалы для скачивания
- Сертификаты
- Видео
Основные технические характеристики
| Параметр | Значение | |
|
Условный тепловой ток, Ith А |
3 |
|
|
Категория применения |
АС15 |
DC13 |
|
Номинальное напряжение, В |
400 (AC) |
220 (DC) |
|
Номинальный ток, А |
0,3 |
0,15 |
|
Диапазон сечений присоединяемых проводов, мм2 |
1,5-2,5 |
|
|
Установка |
Левый, правый |
|
Структура условного обозначения
Электрические схемы СК-300
|
ВКЛ. / ОТКЛ. |
СРАБ. |
|
|
|
|
Тип выключателя |
Количество полюсов выключателя |
Слот для установки |
Модель |
Артикул |
|
ВА-302 ВА-302М |
3Р/4Р |
Левый |
СК-302-L |
22868DEK |
|
3Р |
Правый |
СК-302-3P-R |
22869DEK |
|
|
4Р |
Правый |
СК-302-4P-R |
22870DEK |
|
|
ВА-303 ВА-303М |
3Р/4Р |
Левый |
СК-303-L |
22871DEK |
|
3Р |
Правый |
СК-303-3P-R |
22872DEK |
|
|
4Р |
Правый |
СК-303-4P-R |
22873DEK |
|
|
ВА-305 ВА-305М |
3Р/4Р |
Левый |
СК-305-L |
22874DEK |
|
3Р |
Правый |
СК-305-3P-R |
22875DEK |
|
|
4Р |
Правый |
СК-305-4P-R |
22876DEK |
|
|
ВА-306 |
3Р/4Р |
Левый |
СК-306-L |
22877DEK |
|
ВА-308 |
3Р |
Правый |
СК-308-R |
23004DEK |
-done
Информация по остаткам на складе актуальна на начало рабочего дня, за уточнением обращайтесь в ЦПК
support@systeme.ru
support@systeme.ru
| Каталожный номер | Описание | Остатки на складе, шт. |
| 22868DEK | Контакт сигнальный левый ВА-302 | 162 |
| 22869DEK | Контакт сигнальный правый ВА-302 3P | 1460 |
| 22870DEK | Контакт сигнальный правый ВА-302 4P | 62 |
| 22871DEK | Контакт сигнальный левый ВА-303 | 261 |
| 22872DEK | Контакт сигнальный правый ВА-303 3P | 1196 |
| 22873DEK | Контакт сигнальный правый ВА-303 4P |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 22874DEK | Контакт сигнальный левый ВА-305 | 106 |
| 22875DEK | Контакт сигнальный правый ВА-305 3P | 539 |
| 22876DEK | Контакт сигнальный правый ВА-305 4P |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
| 22877DEK | Контакт сигнальный левый ВА-306 | 188 |
| 23004DEK | Контакт сигнальный правый ВА-308 |
под заказ
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme.ru Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
