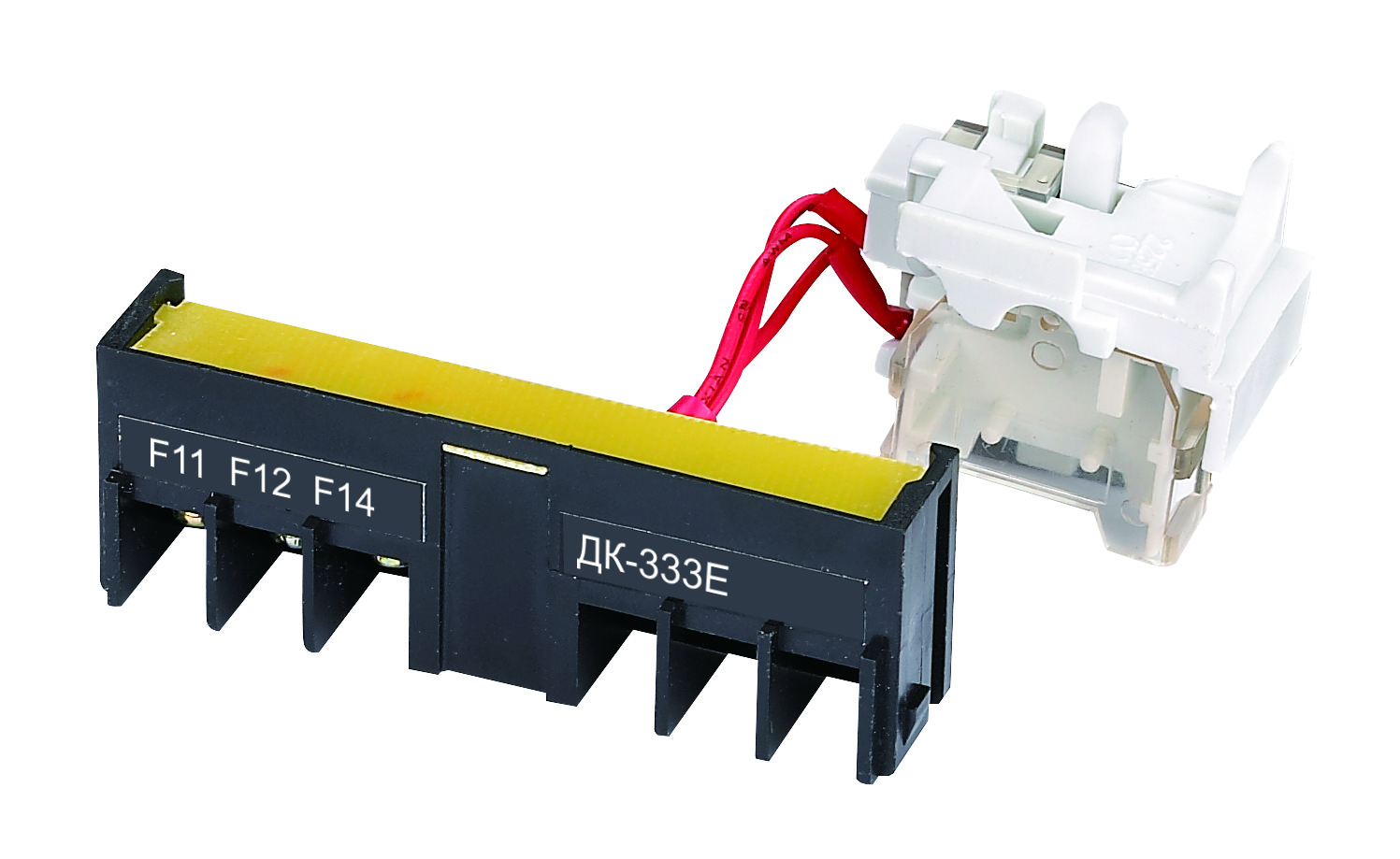

Контакт дополнительный ДК-330Е
Описание
Контакт дополнительный ДК-330Е служит для получения информации о состоянии автоматических выключателей ВА-330Е: включен - выключен.
Дополнительный контакт выбирается в зависимости от следующих характеристик:
- Типоразмера выбранного автомата (333Е, 335Е или 336Е)
- Необходимого количества нормально открытых и нормально закрытых контактов (1НО1НЗ или 2НО2НЗ
- Слота установки ДК-330Е (правый - R или левый – L)
Обращаем внимание, что дополнительные контакты 4НО4НЗ входят в стандартную комплектацию автоматического выключателя ВА-338Е на токи 1000А – 1600А.
- Технические
характеристики - Схемы и
графики - Полный
ассортимент - Сертификаты
- Наличие на складе
- Установка встраиваемых аксессуаров
- Материалы для скачивания
Основные технические характеристики
| Параметр | Значение | |
|
Условный тепловой ток, Ith А |
3 |
|
|
Категория применения |
АС15 |
DC13 |
|
Номинальное напряжение, В |
400 (AC) |
220 (DC) |
|
Номинальный ток, А |
0,3 |
0,15 |
|
Диапазон сечений присоединяемых проводов, мм2 |
1,5-2,5 |
|
|
Количество контактов |
1НО1НЗ, 2НО2НЗ |
|
|
Установка |
Левый, правый |
|
Структура условного обозначения
* - применимо только для ДК правой установки. На аксессуары левой установки количество полюсов не влияет.
Схема электрических соединений ДК-330Е
|
Тип/кол-во контактов |
ВКЛ. |
ОТКЛ. / СРАБ. |
|
1НО1НЗ |
|
|
|
2НО2НЗ |
|
|
Для подключения ДК автоматического выключателя ВА-338Е воспользуйтесь клеммами 36#...47#. Подробнее см. в разделе «Схемы подключения ВА-338Е» (вспомогательный цепи).
|
Тип |
Количество контактов |
Количество полюсов |
Слот для установки |
Модель |
Артикул |
|
ВА-333Е |
1НО1НЗ |
3Р/4Р |
Левый |
ДК-333E-1НО1НЗ-L |
22550DEK |
|
1НО1НЗ |
3Р |
Правый |
ДК-333E-1НО1НЗ-3P-R |
22551DEK |
|
|
1НО1НЗ |
4Р |
Правый |
ДК-333E-1НО1НЗ-4P-R |
22552DEK |
|
|
ВА-335Е |
1НО1НЗ |
3Р/4Р |
Левый |
ДК-335E-1НО1НЗ-L |
22553DEK |
|
1НО1НЗ |
3Р |
Правый |
ДК-335E-1НО1НЗ-3P-R |
22554DEK |
|
|
1НО1НЗ |
4Р |
Правый |
ДК-335E-1НО1НЗ-4P-R |
22555DEK |
|
|
ВА-336Е |
1НО1НЗ |
3Р/4Р |
Левый |
ДК-336E-1НО1НЗ-L |
22556DEK |
|
1НО1НЗ |
3Р |
Правый |
ДК-336E-1НО1НЗ-3P-R |
22557DEK |
|
|
1НО1НЗ |
4Р |
Правый |
ДК-336E-1НО1НЗ-4P-R |
22558DEK |
|
|
ВА-333Е |
2НО2НЗ |
3Р/4Р |
Левый |
ДК-333E-2НО2НЗ-L |
22559DEK |
|
2НО2НЗ |
3Р |
Правый |
ДК-333E-2НО2НЗ-3P-R |
22560DEK |
|
|
2НО2НЗ |
4Р |
Правый |
ДК-333E-2НО2НЗ-4P-R |
22561DEK |
|
|
ВА-335Е |
2НО2НЗ |
3Р/4Р |
Левый |
ДК-335E-2НО2НЗ-L |
22562DEK |
|
2НО2НЗ |
3Р |
Правый |
ДК-335E-2НО2НЗ-3P-R |
22563DEK |
|
|
2НО2НЗ |
4Р |
Правый |
ДК-335E-2НО2НЗ-4P-R |
22564DEK |
|
|
ВА-336Е |
2НО2НЗ |
3Р/4Р |
Левый |
ДК-336E-2НО2НЗ-L |
22565DEK |
|
2НО2НЗ |
3Р |
Правый |
ДК-336E-2НО2НЗ-3P-R |
22566DEK |
|
|
2НО2НЗ |
4Р |
Правый |
ДК-336E-2НО2НЗ-4P-R |
22567DEK |
