Кабельные вводы и сальники серий КВ-101, КВ-102, КВ-103
Описание
Кабельные вводы серий КВ-101 и КВ-102 состоят из ряда элементов: фиксирующей гайки, корпуса, гайки уплотнения, выполненных из стойкого к нагреву нейлона. Уплотнители и прокладки выполнены из неопрена.
Кабельные вводы серий КВ-101 и КВ-102 имеют химическую стойкость к соленой воде, слабым кислотам, спирту, маслам, нефтепродуктам и основным растворителям.
Сальники серии КВ-103 имеют коническую форму и представляют собой единые изделия из ПВХ и силона. Артикулы 32192DEK, 32195DEK выполнены из чистого силона.
Сфера применения
Кабельные вводы серий КВ-101 и КВ-102 предназначены для ввода проводов и кабелей в электрощитовое оборудование с целью защиты проводников от механического повреждения, сборки от проникновения пыли и влаги в месте ввода.
Сальники серии КВ-103 служат для ввода проводов и кабелей в распределительные коробки, корпуса. Защищают сборку от проникновения внутрь пыли и влаги.
- Технические
характеристики - Схемы и
графики - Полный
ассортимент - Упаковка и
маркировка - Наличие на складе
Основные технические характеристики
| Серия / Параметр | КВ-101, КВ-102 | КВ-103 |
| Степень пыле-, влаго- защиты | КВ-101: IP54 КВ-102: IP68 |
IP55 |
| Диапазон рабочих температур | От -40 °C до +100 °С | от -40 +80 °C |
| Макс. кратковременная температура | 120 °C | - |
| Цвет | КВ-101: Белый КВ-102: Черный |
Серый или белый |
| Тип резьбы под фиксирующую гайку | Метрическая | - |

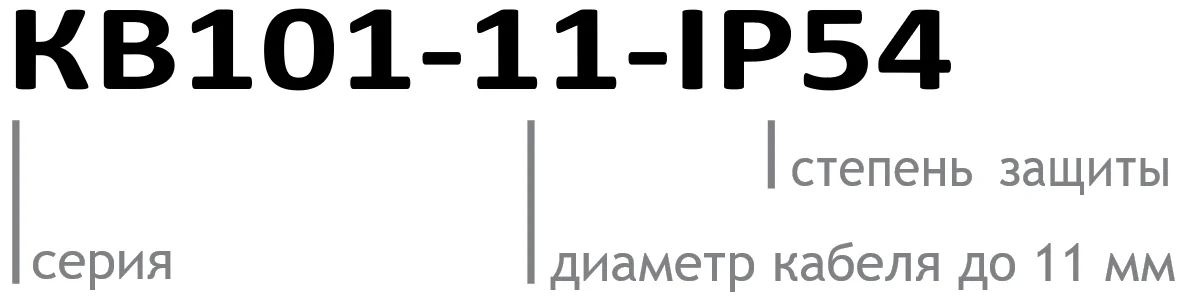

Структура условного обозначения
Габаритные и установочные размеры, мм

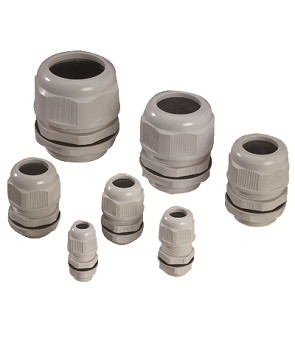

Кабельные вводы серии КВ-101
| Модель | Размеры, мм | Диаметр кабеля, мм | Цвет | ||||||
| M | D | F | C | S | d1 | m | |||
| КВ101-7-IP54 | 12 | 8 | 7 | 31 | 19 | 21 | 5 | 2,5-7 | Белый |
| КВ101-9-IP54 | 15 | 8 | 9 | 33 | 22 | 24 | 5 | 4-9 | Белый |
| КВ101-11-IP54 | 18 | 7 | 11 | 36 | 24 | 26 | 5 | 5-11 | Белый |
| КВ101-13-IP54 | 20 | 7,5 | 12 | 38 | 27 | 29 | 6,5 | 5-12 | Белый |
| КВ101-16-IP54 | 22 | 9 | 13 | 42 | 30 | 33 | 6 | 6-13 | Белый |
| КВ101-21-IP54 | 28 | 11 | 19 | 51 | 35,5 | 38,5 | 7 | 13-18 | Белый |
| КВ101-29-IP54 | 36 | 10 | 25 | 52 | 46 | 50 | 6,5 | 20-25 | Белый |
| КВ101-36-IP54 | 47 | 13 | 32 | 65 | 58 | 65 | 7,5 | 23-32 | Белый |
| КВ101-42-IP54 | 54 | 12 | 38 | 66 | 64,5 | 72 | 8 | 32-38 | Белый |
| КВ101-48-IP54 | 59 | 13 | 45 | 66 | 70 | 78 | 8 | 38-45 | Белый |
Кабельные вводы серии КВ-102
| Модель | Размеры, мм | Диаметр кабеля, мм | Цвет | ||||||
| M | D | F | C | S | d1 | m | |||
| КВ102-12-IP68 | 12 | 6 | 8 | 37 | 17,5 | 19 | 5 | 4,6-8 | Черный |
| КВ102-16-IP68 | 15 | 13 | 10 | 46 | 22 | 24 | 7 | 6-10 | Черный |
| КВ102-20-IP68 | 20 | 13 | 14 | 52 | 26,6 | 29 | 8 | 9-14 | Черный |
| КВ102-25-IP68 | 25 | 14 | 18 | 57 | 32,5 | 35,5 | 8 | 13-18 | Черный |
| КВ102-32-IP68 | 32 | 14 | 25 | 62 | 41 | 45 | 8 | 18-25 | Черный |
| КВ102-40-IP68 | 40 | 19 | 32 | 70 | 49 | 53,5 | 10 | 24-32 | Черный |
| КВ102-50-IP68 | 50 | 21 | 42 | 80 | 61 | 66 | 10 | 30-42 | Черный |
| КВ102-63-IP68 | 63 | 23 | 52 | 89 | 74 | 31,5 | 11 | 40-52 | Черный |
Кабельные вводы серии КВ-103
| Модель | Размеры, мм | Диаметр кабеля, мм | Цвет | |||||||
| A | C | D1 | D2 | D3 | D4 | D5 | D6 | |||
| КВ103-23-IP55-07 | 29 | 1,5 | 2,5 | 6 | 9,5 | 15,5 | 19,5 | 19,5 | 0,75-20 | Серый |
| КВ103-28-IP55-07 | 32 | 2 | 2,5 | 6 | 9,5 | 15,5 | 19,5 | 24,5 | 0,75-25 | Серый |
| КВ103-37-IP55-07 | 43 | 2 | 6 | 2,5 | 24 | 19,5 | 24,5 | 31,5 | 0,75-32 | Серый |
| КВ103-23-IP55-07 | 29 | 1,5 | 2,5 | 6 | 9,5 | 15,5 | 19,5 | 19,5 | 0,75-20 | Белый |
| КВ103-28-IP55-07 | 32 | 2 | 2,5 | 6 | 9,5 | 15,5 | 19,5 | 24,5 | 0,75-25 | Белый |
| КВ103-37-IP55-07 | 43 | 2 | 6 | 2,5 | 24 | 19,5 | 24,5 | 31,5 | 0,75-32 | Белый |
| Тип / внешний вид | Тип | Степень защиты | Модель | Артикул |
|
КВ-101
|
PG 7 | IP54 | КВ101-7-IP54 | 32150DEK |
| PG 9 | IP54 | КВ101-9-IP54 | 32151DEK | |
| PG 11 | IP54 | КВ101-11-IP54 | 32152DEK | |
| PG 13,5 | IP54 | КВ101-13-IP54 | 32153DEK | |
| PG 16 | IP54 | КВ101-16-IP54 | 32154DEK | |
| PG 21 | IP54 | КВ101-21-IP54 | 32155DEK | |
| PG 29 | IP54 | КВ101-29-IP54 | 32156DEK | |
| PG 36 | IP54 | КВ101-36-IP54 | 32157DEK | |
| PG 42 | IP54 | КВ101-42-IP54 | 32158DEK | |
| PG 48 | IP54 | КВ101-48-IP54 | 32159DEK | |
|
КВ-102 |
MG 12 | IP68 | КВ102-12-IP68 | 32160DEK |
| MG 16 | IP68 | КВ102-16-IP68 | 32161DEK | |
| MG 20 | IP68 | КВ102-20-IP68 | 32162DEK | |
| MG 25 | IP68 | КВ102-25-IP68 | 32163DEK | |
| MG 32 | IP68 | КВ102-32-IP68 | 32164DEK | |
| MG 40 | IP68 | КВ102-40-IP68 | 32165DEK | |
| MG 50 | IP68 | КВ102-50-IP68 | 32166DEK | |
| MG 63 | IP68 | КВ102-63-IP68 | 32167DEK | |
|
КВ-103 |
Сальник | IP55 | КВ103-23-IP55-07 | 32190DEK |
| Сальник | IP55 | КВ103-28-IP55-07 | 32191DEK | |
| Сальник | IP55 | КВ103-37-IP55-07 | 32192DEK | |
| Сальник | IP55 | КВ103-23-IP55-01 | 32193DEK | |
| Сальник | IP55 | КВ103-28-IP55-01 | 32194DEK | |
| Сальник | IP55 | КВ103-37-IP55-01 | 32195DEK |
Комплектность поставки
| Наименование | Вложение |
| Кабельные вводы | + |
| Руководство по эксплуатации | + (серии КВ-101 и КВ-102) |
| Этикетка с информацией и штрих-кодом | + (серия КВ-103) |
| Модель | Количество в групповой упаковке | Количество в транспортной коробке | Брутто вес транспортной коробки, кг | Объем транспортной коробки, м3 |
| КВ101-7-IP54 | 20 | 1000 | 5,4 | 0,027 |
| КВ101-9-IP54 | 20 | 1600 | 7,8 | 0,036 |
| КВ101-11-IP54 | 20 | 1000 | 9,7 | 0,036 |
| КВ101-13-IP54 | 20 | 900 | 17,6 | 0,036 |
| КВ101-16-IP54 | 20 | 600 | 11 | 0,036 |
| КВ101-21-IP54 | 20 | 400 | 12,5 | 0,036 |
| КВ101-29-IP54 | 20 | 200 | 12 | 0,036 |
| КВ101-36-IP54 | 20 | 140 | 9,6 | 0,036 |
| КВ101-42-IP54 | 20 | 80 | 9 | 0,036 |
| КВ101-48-IP54 | 20 | 80 | 7 | 0,036 |
| КВ102-12-IP68 | 50 | 1400 | 10,2 | 0,036 |
| КВ102-16-IP68 | 40 | 600 | 8,4 | 0,036 |
| КВ102-20-IP68 | 40 | 600 | 13 | 0,036 |
| КВ102-25-IP68 | 24 | 408 | 12,5 | 0,036 |
| КВ102-32-IP68 | 15 | 270 | 12,7 | 0,036 |
| КВ102-40-IP68 | 12 | 144 | 11 | 0,036 |
| КВ102-50-IP68 | 6 | 78 | 9,7 | 0,036 |
| КВ102-63-IP68 | 4 | 48 | 8,8 | 0,036 |
