Изоляторы для установки нулевых шин серии ИД-101
Описание
Изоляторы для установки нулевых шин выполнены из негорючего полипропилена и представлены в разной цветовой гамме.
Это позволяет применять цветную маркировку при монтаже нулевых рабочих проводников (N) и проводов заземления (РЕ). Упрощается идентификация проводов и обслуживаение щита.
Согласно общепринятым обозначениям можно маркировать нулевую (N) шину синими изоляторами, фазную шину – зелеными, шину заземления (PE) – желтыми.
Сфера применения
Изоляторы для установки нулевых шин серий ИД-101, ИУ-101 применяются для монтажа на DIN-рейку 35 мм, либо на монтажную панель, специальные рейки в распределительных щитах.
Данные аксессуары также выполняют изоляционную функцию.
- Технические
характеристики - Схемы и
графики - Полный
ассортимент - Упаковка и
маркировка - Наличие на складе
Основные технические характеристики
| Модель шины нулевой | Артикул шины нулевой | Тип крепления шины к изолятору | Возможная комплектация (цвет выбирается взависимости от типа подключаемых проводников) | ||
| Модель изолятора | |||||
| ШН102-08-100 | 32002DEK | по краям | ИУ101-08 | ИУ101-09 | ИУ101-10 |
| ШН102-14-100 | 32004DEK | по краям | ИУ101-08 | ИУ101-09 | ИУ101-10 |
| ШН202-14-100 | 32006DEK | по краям | ИУ101-08 | ИУ101-09 | ИУ101-10 |
| ШН101-08-100 | 32001DEK | по центру | ИД101-08 | ИД101-09 | ИД101-10 |
| ШН101-14-100 | 32003DEK | по центру | ИД101-08 | ИД101-09 | ИД101-10 |
| ШН201-14-100 | 32005DEK | по центру | ИД101-08 | ИД101-09 | ИД101-10 |

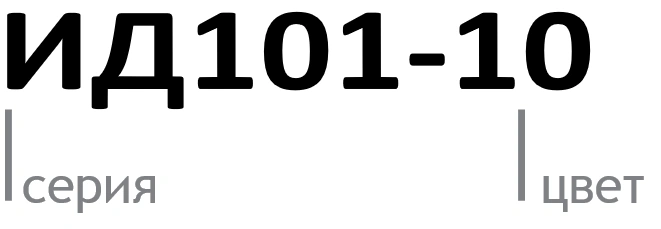

Структура условного обозначения
Габаритные и установочные размеры, мм
| Тип/внешний вид | Цвет | Тип изолятора | Модель | Артикул |
 |
Желтый | Изолятор для установки нулевой шины на ДИН-рейку 35мм | ИД101-09 | 32250DEK |
 |
Синий | Изолятор для установки нулевой шины на ДИН-рейку 35мм | ИД101-08 | 32251DEK |
 |
Зеленый | Изолятор для установки нулевой шины на ДИН-рейку 35мм | ИД101-10 | 32252DEK |
 |
Желтый | Изолятор угловой для установки нулевой шины | ИУ101-09 | 32254DEK |
 |
Синий | Изолятор угловой для установки нулевой шины | ИУ101-08 | 32253DEK |
 |
Зеленый | Изолятор угловой для установки нулевой шины | ИУ101-10 | 32255DEK |
Комплектность поставки
| Наименование | Вложение |
| Изоляторы пластиковые для шин нулевых | + |
| Этикетка с информацией и штрих-кодом | + |
| Наименование | Количество в групповой упаковке | Количество в транспортной коробке | Брутто вес транспортной коробки, кг | Объем транспортной коробки, м3 |
| ИД-101 | 25 | 500 | 5,5 | 0,026 |
| ИУ-101 | 50 | 1500 | 6,0 | 0,02 |
