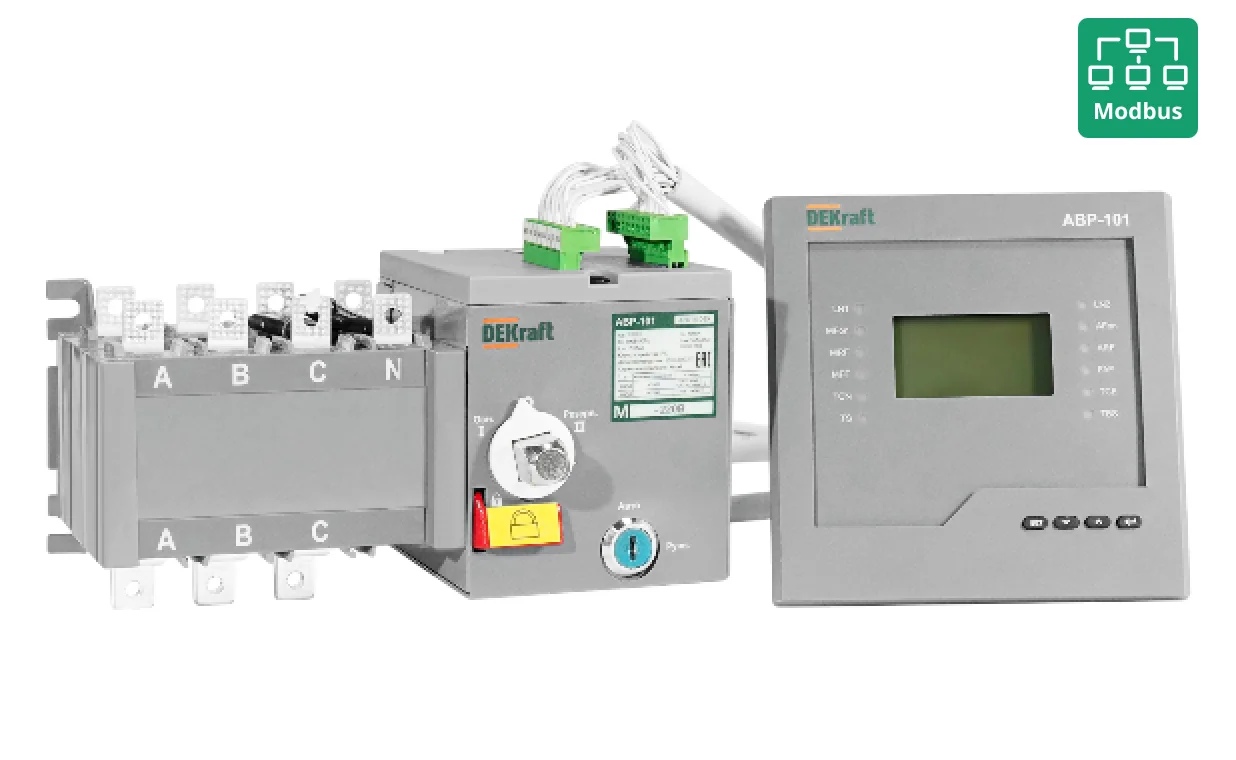

Устройства автоматического ввода резерва серии АВР-101

Устройства автоматического ввода резерва серии АВР-101 обеспечивают бесперебойность питания потребителей путем автоматического переключения на резервный источник питания при отключении рабочего.

Сфера применения Преимущества Технические характеристики Схемы и графики Полный ассортимент Аксессуары Документы

Сфера применения

Промышленные предприятия
Промышленные объекты
Общественные и административные здания

Устройства автоматического ввода резерва АВР-101 устанавливаются на вводе питания в вводно-распределительных устройствах, распределительных щитах жилых, общественных зданий, а также промышленных предприятий для обеспечения бесперебойного питания потребителей первой категории надежности электроснабжения, таких как аварийное освещение, систем дымоудаления, ситем пожарной сигнализации, технологических установок различного назначения.

Преимущества

Блочная конструкция

позволяет экономить время и трудозатраты при установке и подключении устройства

Удобство настройки параметров

Интерфейс доступен и понятен за счет наличия мнемосхемы ииндикации на лицевой панели

Возможность принудительной блокировки

Переключение между режимами работы при помощи ключа

Технические характеристики

Параметр/Габарит	АВР-101	АВР-102	АВР-103	АВР-105	АВР-108	АВР-109
Номинальный ток	16, 20, 25, 32, 40, 50, 63, 80, 100	100, 125, 140, 160	160, 180, 200, 225, 250	315, 400, 500, 630	630, 700, 800, 1000, 1250, 1600	2000, 2500, 3200
Номинальный рабочий ток Ie при AC-33iB, A	16, 20, 25, 32, 40, 50, 63, 80, 100	100, 125, 140, 160	160, 180, 200, 225, 250	315, 400, 500, 630	630, 700, 800, 1000, 1250, 1600	2000, 2500, 3200
Номинальный рабочий ток Ie при AC-32B, A	16, 20, 25, 32, 40, 50, 63, 80, 100	100, 125, 140, 160	160, 180, 200, 225, 250	315, 400, 500, 630	630, 700, 800, 1000, 1250, 1600	2000, 2500, 3200
Номинальное напряжение Ue, В	2P: 230 3/4P: 415			3/4P: 415
Номинальное напряжение изоляции Ui, В	690				1000
Номинальное импульсное выдерживаемое напряжение Uimp, кВ	8				12
Номинальная частота, Гц	50
Количество полюсов	2P、3P、4P			3P、4P
Номинальный кратковременно выдерживаемый ток Icw, кА	5	10	10	12,6	32	50
Номинальный условный ток короткого замыкания Iq, кА	100	100	100	12,6	32	50
Номинальная наибольшая отключающая способность Icm, кА	7,65	17	17	32	67,2	105
Механическая износостойкость,число циклов В-О	4500	5000	5000	2000	2500	1500
Коммутационная износостойкость,число циклов В-О	1500	1000	1000	1000	500	500
Время срабатывания переключения (без задержки от персонала), с	≤3s
Категория применения при: GB/T 14048.11 / ГОСТ IEC 60947-6-1	AC-32B
GB/T 14048.11	AC-33iB
Класс электрического устройства	РС
Диапазон рабочих температур, °C	От -25 до +40
Ремонтопригодность	Неремонтопригодный

Схемы и графики

Структура условного обозначения

Полный ассортимент

Внешний вид	Тип	Ном. ток, A	Кол-во полюсов	Номинальный кратковременно выдерживаемый ток Icw, кА	Артикул	Модель
	АВР-101	16А	2Р	5кА	42001DEK	АВР-101 на выкл.-раз. 16А, 2Р, 5кА
	АВР-101	20А	2Р	5кА	42002DEK	АВР-101 на выкл.-раз. 20А, 2Р, 5кА
	АВР-101	25A	2P	5кА	42003DEK	АВР-101 на выкл.-раз. 25A, 2P, 5кА
	АВР-101	32А	2P	5кА	42004DEK	АВР-101 на выкл.-раз. 32А, 2P, 5кА
	АВР-101	40A	2P	5кА	42005DEK	АВР-101 на выкл.-раз. 40A, 2P, 5кА
	АВР-101	50A	2P	5кА	42006DEK	АВР-101 на выкл.-раз. 50A, 2P, 5кА
	АВР-101	63A	2P	5кА	42007DEK	АВР-101 на выкл.-раз. 63A, 2P, 5кА
	АВР-101	80A	2P	5кА	42008DEK	АВР-101 на выкл.-раз. 80A, 2P, 5кА
	АВР-101	100A	2P	5кА	42009DEK	АВР-101 на выкл.-раз. 100A, 2P, 5кА
	АВР-101	16A	3P	5кА	42010DEK	АВР-101 на выкл.-раз. 16A, 3P, 5кА
	АВР-101	20A	3P	5кА	42011DEK	АВР-101 на выкл.-раз. 20A, 3P, 5кА
	АВР-101	25A	3P	5кА	42012DEK	АВР-101 на выкл.-раз. 25A, 3P, 5кА
	АВР-101	32А	3P	5кА	42013DEK	АВР-101 на выкл.-раз. 32А, 3P, 5кА
	АВР-101	40A	3P	5кА	42014DEK	АВР-101 на выкл.-раз. 40A, 3P, 5кА
	АВР-101	50A	3P	5кА	42015DEK	АВР-101 на выкл.-раз. 50A, 3P, 5кА
	АВР-101	63A	3P	5кА	42016DEK	АВР-101 на выкл.-раз. 63A, 3P, 5кА
	АВР-101	80A	3P	5кА	42017DEK	АВР-101 на выкл.-раз. 80A, 3P, 5кА
	АВР-101	100A	3P	5кА	42018DEK	АВР-101 на выкл.-раз. 100A, 3P, 5кА
	АВР-101	16A	4P	5кА	42019DEK	АВР-101 на выкл.-раз. 16A, 4P, 5кА
	АВР-101	20A	4P	5кА	42020DEK	АВР-101 на выкл.-раз. 20A, 4P, 5кА
	АВР-101	25A	4P	5кА	42021DEK	АВР-101 на выкл.-раз. 25A, 4P, 5кА
	АВР-101	32А	4P	5кА	42022DEK	АВР-101 на выкл.-раз. 32А, 4P, 5кА
	АВР-101	40A	4P	5кА	42023DEK	АВР-101 на выкл.-раз. 40A, 4P, 5кА
	АВР-101	50A	4P	5кА	42024DEK	АВР-101 на выкл.-раз. 50A, 4P, 5кА
	АВР-101	63A	4P	5кА	42025DEK	АВР-101 на выкл.-раз. 63A, 4P, 5кА
	АВР-101	80A	4P	5кА	42026DEK	АВР-101 на выкл.-раз. 80A, 4P, 5кА
	АВР-101	100A	4P	5кА	42027DEK	АВР-101 на выкл.-раз. 100A, 4P, 5кА
	АВР-102	100A	2P	10кА	42028DEK	АВР-102 на выкл.-раз. 100A, 2P, 10кА
	АВР-102	125A	2P	10кА	42029DEK	АВР-102 на выкл.-раз. 125A, 2P, 10кА
	АВР-102	140A	2P	10кА	42030DEK	АВР-102 на выкл.-раз. 140A, 2P, 10кА
	АВР-102	160A	2P	10кА	42031DEK	АВР-102 на выкл.-раз. 160A, 2P, 10кА
	АВР-102	100A	3P	10кА	42032DEK	АВР-102 на выкл.-раз. 100A, 3P, 10кА
	АВР-102	125A	3P	10кА	42033DEK	АВР-102 на выкл.-раз. 125A, 3P, 10кА
	АВР-102	140A	3P	10кА	42034DEK	АВР-102 на выкл.-раз. 140A, 3P, 10кА
	АВР-102	160A	3P	10кА	42035DEK	АВР-102 на выкл.-раз. 160A, 3P, 10кА
	АВР-102	100A	4P	10кА	42036DEK	АВР-102 на выкл.-раз. 100A, 4P, 10кА
	АВР-102	125A	4P	10кА	42037DEK	АВР-102 на выкл.-раз. 125A, 4P, 10кА
	АВР-102	140A	4P	10кА	42038DEK	АВР-102 на выкл.-раз. 140A, 4P, 10кА
	АВР-102	160A	4P	10кА	42039DEK	АВР-102 на выкл.-раз. 160A, 4P, 10кА
	АВР-103	160A	2P	10кА	42040DEK	АВР-103 на выкл.-раз. 160A, 2P, 10кА
	АВР-103	180A	2P	10кА	42041DEK	АВР-103 на выкл.-раз. 180A, 2P, 10кА
	АВР-103	200A	2P	10кА	42042DEK	АВР-103 на выкл.-раз. 200A, 2P, 10кА
	АВР-103	225A	2P	10кА	42043DEK	АВР-103 на выкл.-раз. 225A, 2P, 10кА
	АВР-103	250A	2P	10кА	42044DEK	АВР-103 на выкл.-раз. 250A, 2P, 10кА
	АВР-103	160A	3P	10кА	42045DEK	АВР-103 на выкл.-раз. 160A, 3P, 10кА
	АВР-103	180A	3P	10кА	42046DEK	АВР-103 на выкл.-раз. 180A, 3P, 10кА
	АВР-103	200A	3P	10кА	42047DEK	АВР-103 на выкл.-раз. 200A, 3P, 10кА
	АВР-103	225A	3P	10кА	42048DEK	АВР-103 на выкл.-раз. 225A, 3P, 10кА
	АВР-103	250A	3P	10кА	42049DEK	АВР-103 на выкл.-раз. 250A, 3P, 10кА
	АВР-103	160A	4P	10кА	42050DEK	АВР-103 на выкл.-раз. 160A, 4P, 10кА
	АВР-103	180A	4P	10кА	42051DEK	АВР-103 на выкл.-раз. 180A, 4P, 10кА
	АВР-103	200A	4P	10кА	42052DEK	АВР-103 на выкл.-раз. 200A, 4P, 10кА
	АВР-103	225A	4P	10кА	42053DEK	АВР-103 на выкл.-раз. 225A, 4P, 10кА
	АВР-103	250A	4P	10кА	42054DEK	АВР-103 на выкл.-раз. 250A, 4P, 10кА
	АВР-105	315A	3P	12.6кА	42055DEK	АВР-105 на выкл.-раз. 315A, 3P, 12.6кА
	АВР-105	400A	3P	12.6кА	42056DEK	АВР-105 на выкл.-раз. 400A, 3P, 12.6кА
	АВР-105	500A	3P	12.6кА	42057DEK	АВР-105 на выкл.-раз. 500A, 3P, 12.6кА
	АВР-105	630A	3P	12.6кА	42058DEK	АВР-105 на выкл.-раз. 630A, 3P, 12.6кА
	АВР-105	315A	4P	12.6кА	42059DEK	АВР-105 на выкл.-раз. 315A, 4P, 12.6кА
	АВР-105	400A	4P	12.6кА	42060DEK	АВР-105 на выкл.-раз. 400A, 4P, 12.6кА
	АВР-105	500A	4P	12.6кА	42061DEK	АВР-105 на выкл.-раз. 500A, 4P, 12.6кА
	АВР-105	630A	4P	12.6кА	42062DEK	АВР-105 на выкл.-раз. 630A, 4P, 12.6кА
	АВР-108	630A	3P	32кА	42063DEK	АВР-108 на выкл.-раз. 630A, 3P, 32кА
	АВР-108	700A	3P	32кА	42064DEK	АВР-108 на выкл.-раз. 700A, 3P, 32кА
	АВР-108	800A	3P	32кА	42065DEK	АВР-108 на выкл.-раз. 800A, 3P, 32кА
	АВР-108	1000A	3P	32кА	42066DEK	АВР-108 на выкл.-раз. 1000A, 3P, 32кА
	АВР-108	1250A	3P	32кА	42067DEK	АВР-108 на выкл.-раз. 1250A, 3P, 32кА
	АВР-108	1600A	3P	32кА	42068DEK	АВР-108 на выкл.-раз. 1600A, 3P, 32кА
	АВР-108	630A	4P	32кА	42069DEK	АВР-108 на выкл.-раз. 630A, 4P, 32кА
	АВР-108	700A	4P	32кА	42070DEK	АВР-108 на выкл.-раз. 700A, 4P, 32кА
	АВР-108	800A	4P	32кА	42071DEK	АВР-108 на выкл.-раз. 800A, 4P, 32кА
	АВР-108	1000A	4P	32кА	42072DEK	АВР-108 на выкл.-раз. 1000A, 4P, 32кА
	АВР-108	1250A	4P	32кА	42073DEK	АВР-108 на выкл.-раз. 1250A, 4P, 32кА
	АВР-108	1600A	4P	32кА	42074DEK	АВР-108 на выкл.-раз. 1600A, 4P, 32кА
	АВР-109	2000A	3P	50кА	42075DEK	АВР-109 на выкл.-раз. 2000A, 3P, 50кА
	АВР-109	2500A	3P	50кА	42076DEK	АВР-109 на выкл.-раз. 2500A, 3P, 50кА
	АВР-109	3200A	3P	50кА	42077DEK	АВР-109 на выкл.-раз. 3200A, 3P, 50кА
	АВР-109	2000A	4P	50кА	42078DEK	АВР-109 на выкл.-раз. 2000A, 4P, 50кА
	АВР-109	2500A	4P	50кА	42079DEK	АВР-109 на выкл.-раз. 2500A, 4P, 50кА
	АВР-109	3200A	4P	50кА	42080DEK	АВР-109 на выкл.-раз. 3200A, 4P, 50кА

Аксессуары

Габаритный размер	Артикул	Описание
АВР-101	42089DEK	Кабель для блока управ. 1,5 м. АВР-101
АВР-102 .. АВР-109	42081DEK	Кабель для блока управ. 1,5 м. АВР-102..109
АВР-101	42090DEK	Кабель для блока управ. 3,5 м. АВР-101
АВР-102 .. АВР-109	42082DEK	Кабель для блока управ. 3,5 м. АВР-102..109
АВР-101	42083DEK	Межфазные перегородки для АВР-101 2 шт.
АВР-102	42084DEK	Межфазные перегородки для АВР-102 2 шт.
АВР-103	42085DEK	Межфазные перегородки для АВР-103 2 шт.
АВР-105	42086DEK	Межфазные перегородки для АВР-105 2 шт.
АВР-101 .. АВР-109	42087DEK	Предохранитель для блока управ. АВР-101
АВР-101	42091DEK	Выносной блок управления АВР-101
АВР-102 .. АВР-109	42088DEK	Выносной блок управления АВР-102..109
