Шины нулевые серий ШН-101, ШН-102
Шины выполнены из высококачественной электротехнической бронзы.
Крепление шин нулевых предусмотрено в зависимости от типа монтажа - через изолятор на 35 мм DIN-рейку, либо через угловые изоляторы. А также непосредственно на панель щита.
При подключении к шине медных многожильных проводов рекомендуется оконцевание их наконечниками (гильзами).
Сфера применения
Предназначены для коммутации медных нулевых проводников и проводников заземления в цепях до 400В в щитовом оборудовании.
Шины нулевые применяются в щитовой сборке для подсоединения нулевых рабочих (N) и провода заземления (РЕ).
Преимущества
Все винты шин нулевых имеют универсальный шлиц, что упрощает их монтаж.
Технические характеристики
| Модель | Imax, A | Максимальное сечение подключаемых проводников, мм2 | Мин. сечение шины, мм2 | Габаритные размеры | Диаметр отверстия | ||||
| С наконечником-гильзой | Без наконечника | A, мм | B, мм | C, мм | d1, мм | d2, мм | |||
| ШН101-08-100 | 100 | 10 | 16 | 20 | 64 | 6 | 9 | 4,3 | 5,2 |
| ШН102-08-100 | 100 | 10 | 16 | 20 | 65 | 6 | 9 | 4,3 | 5,2 |
| ШН101-14-100 | 100 | 10 | 16 | 20 | 109 | 6 | 9 | 4,3 | 5,2 |
| ШН102-14-100 | 100 | 10 | 16 | 20 | 115 | 6 | 9 | 4,3 | 5,2 |
| ШН201-14-100 | 125 | 16 | 35 | 40 | 115 | 8 | 12 | 5,2 | 7,2 |
| ШН201-14-100 | 125 | 16 | 35 | 40 | 121 | 6 | 9 | 5,2 | 7,2 |
Схемы и графики

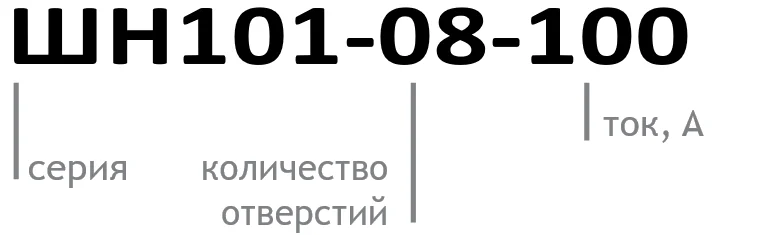

Структура условного обозначения
Примечания: 1 на конце серии означает крепеж по центру, 2 – крепеж по краям
Полный ассортимент

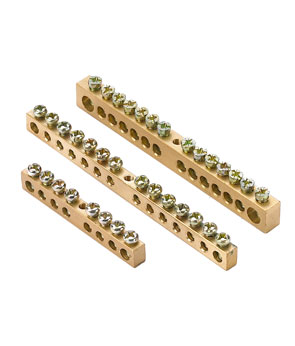

| Тип/внешний вид | Количество групп | Тип шины | Модель | Артикул |
 |
8 | Шина нулевая 8 групп / крепеж по центру, сечение 6x9 мм | ШН101-08-100 | 32001DEK |
 |
8 | Шина нулевая 8 групп / крепеж по краям, сечение 6x9 мм | ШН102-08-100 | 32002DEK |
 |
14 | Шина нулевая 14 групп / крепеж по центру, сечение 6x9 мм | ШН101-14-100 | 32003DEK |
 |
14 | Шина нулевая 14 групп / крепеж по краям, сечение 6x9 мм | ШН102-14-100 | 32004DEK |
 |
14 | Шина нулевая 14 групп / крепеж по центру, сечение 8x12 мм | ШН201-14-100 | 32005DEK |
 |
14 | Шина нулевая 14 групп / крепеж по краям, сечение 8x12 мм | ШН202-14-100 | 32006DEK |
