Щиты с монтажной панелью (ЩМП)

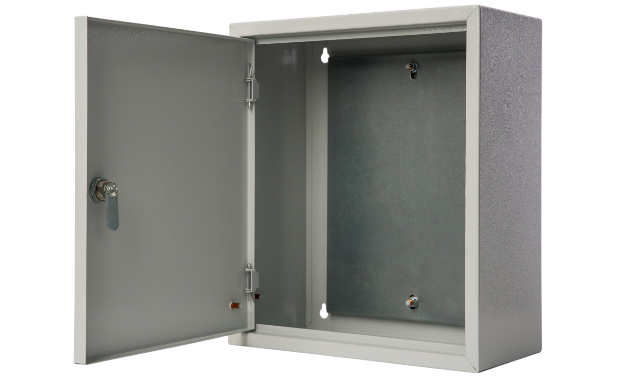

Щиты ЩМП применяются для сборки щитов автоматики и управления, имеют меньшие габариты, чем серия ЩРНМ. В комплект поставки входит оцинкованная монтажная панель, болты заземления на дверце и на корпусе, дверь с замком-защелкой и ключом.
Сфера применения
Общественные и административные здания
Промышленные предприятия
Производственные объекты
Преимущества
Ввод кабелей в шкаф осуществляется снизу или сверху щита
Каплевидные петли на задней стенке щитов со степенью защиты IP31 упрощают монтаж шкафа
Корпуса щитов серий ЩМП имеют съемную монтажную панель
Технические характеристики
| Параметр | Значение |
| Соответствие регламентам и стандартам | ТУ 27.12.31 – 001 – 74723866 – 2018 , ГОСТ 14254-2015 , ГОСТ 32127-2013 |
| Номинальный ток | 630 А |
| Толщина металла | 1,0 - 1,2 мм |
| Тип покрытия | порошковая шагрень |
| Цвет | RAL 7035 |
| Степень защиты | IP31 |
| Тип применяемых аппаратов | любой |
Схемы и графики

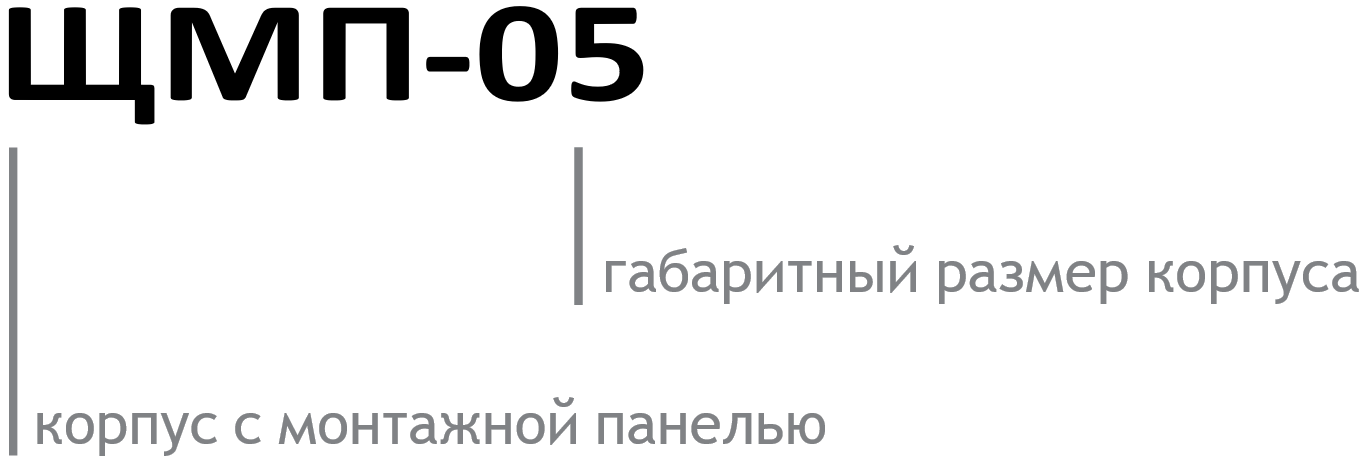

Структура условного обозначения
Полный ассортимент
| Внешний вид | Модель | Габаритные размеры, мм | Исполнение | Артикул | ||
| В | Ш | Г | ||||
|
ЩМП |
ЩМП-00 | 270 | 210 | 140 | IP31 | 30540DEK |
| ЩМП-01 | 410 | 210 | 140 | IP31 | 30541DEK | |
| ЩМП-02 | 250 | 300 | 140 | IP31 | 30542DEK | |
| ЩМП-03 | 350 | 300 | 155 | IP31 | 30543DEK | |
| ЩМП-04 | 400 | 300 | 155 | IP31 | 30544DEK | |
| ЩМП-05 | 400 | 400 | 155 | IP31 | 30545DEK | |
| ЩМП-06 | 500 | 400 | 170 | IP31 | 30546DEK | |
| ЩМП-07 | 700 | 500 | 210 | IP31 | 30547DEK | |
| ЩМП-08 | 900 | 700 | 260 | IP31 | 30548DEK | |
| ЩМП-09 | 600 | 400 | 210 | IP31 | 30549DEK | |
