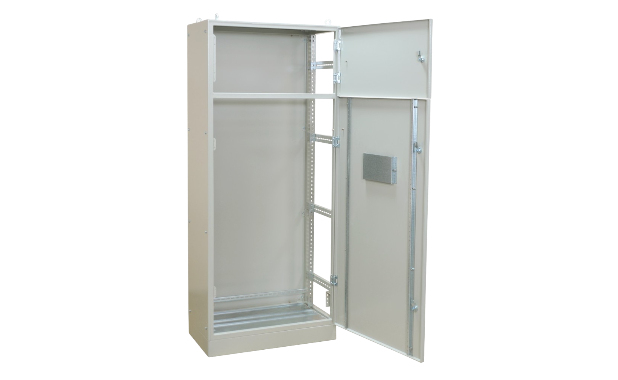

Корпуса вводно-распределительных устройств цельносварные (КВРУ ЦС)
На базе корпусов ВРУ собираются низковольтные комплектные устройства типа: главные распределительные щиты, вводно-распределительные устройства, шкафов управления и автоматики; Наличие учетного отсека
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Преимущества
Технические характеристики
Серия / Параметр | КВРУ-1 ЦС | КВРУ-2 ЦС |
Соответствие стандартам, регламентам, техническим условиям | ТУ 27.12.31 – 001 – 74723866 – 2018,ГОСТ 14254-2015, ГОСТ 32127-2013 | |
Номинальный ток | До 4000А | |
Номинальное напряжение | До 690В | |
Форма внутреннего секционирования по ГОСТ Р 51321.1-2007 | Форма 2b * | |
Форма профиля | Прямоугольный замкнутый профиль 30 х 30 мм | |
Материал корпуса | Сталь холоднокатанная 08ПС, Сталь холоднокатанная оцинкованная 08ПС | |
Тип покрытия | Порошковая шагрень | |
Цвет | RAL7032 | |
Степень защиты | IP31 | |
Наличие учетного отсека | Нет | Да |
Тип применяемых аппаратов | Модульные, силовые, коммутационные, измерительные, УКРМ | |
Страна изготовления | Россия | |
*
Главный критерий | Вспомогательный критерий | Схема секционирования |
Отделение сборных шин от функциональных блоков. | Зажимы для внешних проводников отделены от сборных шин. |  |
Схемы и графики
Структура условного обозначения
КВРУ-1-ЦС-200-80-80
- КВРУ-1 – серия
- ЦС – цельносварная модификация
- 200 – высота корпуса
- 80 – ширина корпуса
- 80 – глубина корпуса
Полный ассортимент
|
Внешний вид |
Модель |
Габаритные размеры, мм |
Артикул |
||
|
Высота |
Ширина |
Глубина |
|||
|
КВРУ-1-ЦС |
КВРУ-1-ЦС-160-45-45 |
1600 |
450 |
450 |
30930DEK |
|
КВРУ-1-ЦС-160-60-45 |
1600 |
600 |
450 |
30931DEK |
|
|
КВРУ-1-ЦС-160-60-60 |
1600 |
600 |
600 |
30932DEK |
|
|
КВРУ-1-ЦС-160-80-45 |
1600 |
800 |
450 |
30933DEK |
|
|
КВРУ-1-ЦС-160-80-60 |
1600 |
800 |
600 |
30934DEK |
|
|
КВРУ-1-ЦС-180-45-45 |
1800 |
450 |
450 |
30935DEK |
|
|
КВРУ-1-ЦС-180-60-45 |
1800 |
600 |
450 |
30936DEK |
|
|
КВРУ-1-ЦС-180-80-45 |
1800 |
800 |
450 |
30937DEK |
|
|
КВРУ-1-ЦС-180-60-60 |
1800 |
600 |
600 |
30938DEK |
|
|
КВРУ-1-ЦС-180-80-60 |
1800 |
800 |
600 |
30939DEK |
|
|
КВРУ-1-ЦС-200-45-45 |
2000 |
450 |
450 |
30940DEK |
|
|
КВРУ-1-ЦС-200-60-45 |
2000 |
600 |
450 |
30941DEK |
|
|
КВРУ-1-ЦС-200-80-45 |
2000 |
800 |
450 |
30942DEK |
|
|
КВРУ-1-ЦС-200-60-60 |
2000 |
600 |
600 |
30943DEK |
|
|
КВРУ-1-ЦС-200-80-60 |
2000 |
800 |
600 |
30944DEK |
|
|
КВРУ-1-ЦС-200-80-80 |
2000 |
800 |
800 |
30945DEK |
|
|
КВРУ-2-ЦС |
КВРУ-2-ЦС-180-45-45 |
1800 |
450 |
450 |
30955DEK |
|
КВРУ-2-ЦС-180-60-45 |
1800 |
600 |
450 |
30956DEK |
|
|
КВРУ-2-ЦС-180-80-45 |
1800 |
800 |
450 |
30957DEK |
|
|
КВРУ-2-ЦС-200-45-45 |
2000 |
450 |
450 |
30958DEK |
|
|
КВРУ-2-ЦС-200-60-45 |
2000 |
600 |
450 |
30959DEK |
|
|
КВРУ-2-ЦС-200-60-60 |
2000 |
600 |
600 |
30960DEK |
|
|
КВРУ-2-ЦС-200-80-45 |
2000 |
800 |
450 |
30961DEK |
|
|
КВРУ-2-ЦС-200-80-60 |
2000 |
800 |
600 |
30962DEK |
|
|
КВРУ-2-ЦС-200-80-80 |
2000 |
800 |
800 |
30963DEK |
|
Аксессуары
|
Внешний вид |
Наименование |
Описание |
Референс |
Мин. партия к заказу |
|
ПБ-01
|
Панели боковые для КВРУ ЦС |
Панель боковая 1600x450 ПБ-01 |
31120DEK |
2 |
|
Панель боковая 1600x600 ПБ-01 |
31121DEK |
2 | ||
|
Панель боковая 1800x450 ПБ-01 |
31122DEK |
2 | ||
|
Панель боковая 1800x600 ПБ-01 |
31123DEK |
2 | ||
|
Панель боковая 2000x450 ПБ-01 |
31124DEK |
2 | ||
|
Панель боковая 2000x600 ПБ-01 |
31125DEK |
2 | ||
|
Панель боковая 2000x800 ПБ-01 |
31126DEK |
2 | ||
|
ПМ-01 МПМ-01 |
Панели монтажные для КВРУ ЦС |
Монтажная панель 100x450 ПМ-01 |
31127DEK |
10 |
|
Монтажная панель 100x450 МПМ-01 |
31128DEK |
10 | ||
|
Монтажная панель 200x450 ПМ-01 |
31129DEK |
10 | ||
|
Монтажная панель 200x450 МПМ-01 |
31130DEK |
10 | ||
|
Монтажная панель 300x450 ПМ-01 |
31131DEK |
10 | ||
|
Монтажная панель 300x450 МПМ-01 |
31132DEK |
10 | ||
|
Монтажная панель 400x450 ПМ-01 |
31133DEK |
10 | ||
|
Монтажная панель 400x450 МПМ-01 |
31134DEK |
10 | ||
|
Монтажная панель 600x450 ПМ-01 |
31135DEK |
10 | ||
|
Монтажная панель 600x450 МПМ-01 |
31136DEK |
10 | ||
|
Монтажная панель 100x600 ПМ-01 |
31137DEK |
10 | ||
|
Монтажная панель 100x600 МПМ-01 |
31138DEK |
10 | ||
|
Монтажная панель 200x600 ПМ-01 |
31139DEK |
10 | ||
|
Монтажная панель 200x600 МПМ-01 |
31140DEK |
10 | ||
|
Монтажная панель 300x600 ПМ-01 |
31141DEK |
10 | ||
|
Монтажная панель 300x600 МПМ-01 |
31142DEK |
10 | ||
|
Монтажная панель 400x600 ПМ-01 |
31143DEK |
10 | ||
|
Монтажная панель 400x600 МПМ-01 |
31144DEK |
10 | ||
|
Монтажная панель 600x600 ПМ-01 |
31145DEK |
10 | ||
|
Монтажная панель 600x600 МПМ-01 |
31146DEK |
10 | ||
|
Монтажная панель 100x800 ПМ-01 |
31147DEK |
10 | ||
|
Монтажная панель 100x800 МПМ-01 |
31148DEK |
10 | ||
|
Монтажная панель 200x800 ПМ-01 |
31149DEK |
10 | ||
|
Монтажная панель 200x800 МПМ-01 |
31150DEK |
10 | ||
|
Монтажная панель 300x800 ПМ-01 |
31151DEK |
10 | ||
|
Монтажная панель 300x800 МПМ-01 |
31152DEK |
10 | ||
|
Монтажная панель 400x800 ПМ-01 |
31153DEK |
10 | ||
|
Монтажная панель 400x800 МПМ-01 |
31154DEK |
10 | ||
|
Монтажная панель 600x800 ПМ-01 |
31155DEK |
10 | ||
|
Монтажная панель 600x800 МПМ-01 |
31156DEK |
10 | ||
|
Монтажная панель 1600x450 ПМ-01 |
31157DEK |
2 | ||
|
Монтажная панель 1600x450 МПМ-01 |
31158DEK |
2 | ||
|
Монтажная панель 1600x600 ПМ-01 |
31159DEK |
2 | ||
|
Монтажная панель 1600x600 МПМ-01 |
31160DEK |
2 | ||
|
Монтажная панель 1600x800 ПМ-01 |
31161DEK |
2 | ||
|
Монтажная панель 1600x800 МПМ-01 |
31162DEK |
2 | ||
|
Монтажная панель 1800x450 ПМ-01 |
31163DEK |
2 | ||
|
Монтажная панель 1800x450 МПМ-01 |
31164DEK |
2 | ||
|
Монтажная панель 1800x600 ПМ-01 |
31165DEK |
2 | ||
|
Монтажная панель 1800x600 МПМ-01 |
31166DEK |
2 | ||
|
Монтажная панель 1800x800 ПМ-01 |
31167DEK |
2 | ||
|
Монтажная панель 1800x800 МПМ-01 |
31168DEK |
2 | ||
|
Монтажная панель 2000x450 ПМ-01 |
31169DEK |
2 | ||
|
Монтажная панель 2000x450 МПМ-01 |
31170DEK |
2 | ||
|
Монтажная панель 2000x600 ПМ-01 |
31171DEK |
2 | ||
|
Монтажная панель 2000x600 МПМ-01 |
31172DEK |
2 | ||
|
Монтажная панель 2000x800 ПМ-01 |
31173DEK |
2 | ||
|
Монтажная панель 2000x800 МПМ-01 |
31174DEK |
2 | ||
|
ФП-01
|
Фальшпанели для КВРУ ЦС |
Фальш-панель 100x450 ФП-01 |
31180DEK |
10 |
|
Фальш-панель 200x450 ФП-01 |
31181DEK |
10 | ||
|
Фальш-панель 300x450 ФП-01 |
31182DEK |
10 | ||
|
Фальш-панель 400x450 ФП-01 |
31183DEK |
2 | ||
|
Фальш-панель 600x450 ФП-01 |
31184DEK |
2 | ||
|
Фальш-панель 100x600 ФП-01 |
31185DEK |
10 | ||
|
Фальш-панель 200x600 ФП-01 |
31186DEK |
10 | ||
|
Фальш-панель 300x600 ФП-01 |
31187DEK |
10 | ||
|
Фальш-панель 400x600 ФП-01 |
31188DEK |
10 | ||
|
Фальш-панель 600x600 ФП-01 |
31189DEK |
10 | ||
|
Фальш-панель 100x800 ФП-01 |
31190DEK |
10 | ||
|
Фальш-панель 200x800 ФП-01 |
31191DEK |
10 | ||
|
Фальш-панель 300x800 ФП-01 |
31192DEK |
10 | ||
|
Фальш-панель 400x800 ФП-01 |
31193DEK |
10 | ||
|
Фальш-панель 600x800 ФП-01 |
31194DEK |
10 | ||
|
ПГ-01 ПГ-02
|
Профили для КВРУ ЦС |
Профиль горизонтальный 50x450 ПГ-02 |
31201DEK |
10 |
|
Профиль горизонтальный 50x600 ПГ-02 |
31202DEK |
10 | ||
|
Профиль горизонтальный 50x800 ПГ-02 |
31203DEK |
10 | ||
|
Профиль горизонтальный 100x450 ПГ-01 |
31204DEK |
4 | ||
|
Профиль горизонтальный 100x600 ПГ-01 |
31205DEK |
4 | ||
|
Профиль горизонтальный 100x800 ПГ-01 |
31206DEK |
4 | ||
|
ПВ-01
|
Профили для КВРУ ЦС |
Профиль вертикальный 1600x36х36 ПВ-01 |
31209DEK |
10 |
|
Профиль вертикальный 1800x36х36 ПВ-01 |
31210DEK |
10 | ||
|
Профиль вертикальный 2000x36х36 ПВ-01 |
31211DEK |
10 | ||
|
ПВ-02 ПВ-03
|
Панели вводные для КВРУ ЦС |
Панель вводная сплошная 450x450 ПВ-02 |
31220DEK |
4 |
|
Панель вводная сплошная 450x600 ПВ-02 |
31221DEK |
4 | ||
|
Панель вводная сплошная 450x800 ПВ-02 |
31222DEK |
4 | ||
|
Панель вводная сплошная 600x450 ПВ-02 |
31223DEK |
4 | ||
|
Панель вводная сплошная 600x600 ПВ-02 |
31224DEK |
4 | ||
|
Панель вводная сплошная 600x800 ПВ-02 |
31225DEK |
4 | ||
|
Панель вводная составная 450x450 ПВ-03 |
31226DEK |
4 | ||
|
Панель вводная составная 450x600 ПВ-03 |
31227DEK |
4 | ||
|
Панель вводная составная 450x800 ПВ-03 |
31228DEK |
4 | ||
|
Панель вводная составная 600x450 ПВ-03 |
31229DEK |
4 | ||
|
Панель вводная составная 600x600 ПВ-03 |
31230DEK |
4 | ||
|
Панель вводная составная 600x800 ПВ-03 |
31231DEK |
4 | ||
|
ЦВ-01
|
Цоколи для КВРУ ЦС |
Цоколь 100x450x450 ЦВ-01 |
31240DEK |
1 |
|
Цоколь 100x600x450 ЦВ-01 |
31241DEK |
1 | ||
|
Цоколь 100x800x450 ЦВ-01 |
31242DEK |
1 | ||
|
Цоколь 100x600x600 ЦВ-01 |
31243DEK |
1 | ||
|
Цоколь 100x800x600 ЦВ-01 |
31244DEK |
1 | ||
|
Цоколь 100x800x800 ЦВ-01 |
31245DEK |
1 | ||
|
Цоколь 200x450x450 ЦВ-01 |
31246DEK |
1 | ||
|
Цоколь 200x600x450 ЦВ-01 |
31247DEK |
1 | ||
|
Цоколь 200x800x450 ЦВ-01 |
31248DEK |
1 | ||
|
Цоколь 200x600x600 ЦВ-01 |
31249DEK |
1 | ||
|
Цоколь 200x800x600 ЦВ-01 |
31250DEK |
1 | ||
|
Цоколь 200x800x800 ЦВ-01 |
31251DEK |
1 |
