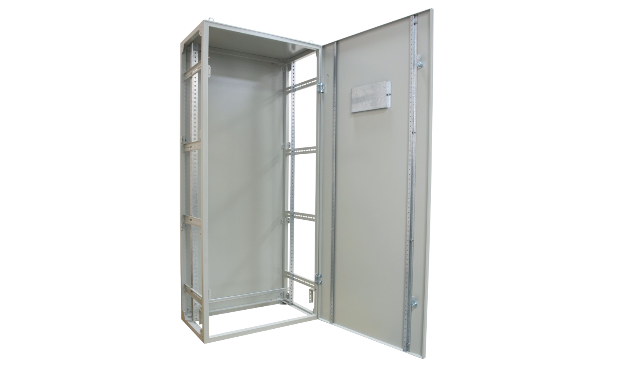

Корпуса вводно-распределительных устройств сборно-разборные (КВРУ СР)

Снято с производства

На базе корпусов КВРУ собираются низковольтные комплектные устройства типа: главные распределительные щиты, вводно-распределительные устройства, шкафов управления и автоматики

Перейти в каталог

Сфера примененияПреимуществаТехнические характеристикиСхемы и графикиПолный ассортиментАксессуарыДокументы

Сфера применения

  • Промышленные предприятия

  • Производственные объекты

  • Общественные и административные здания

Преимущества

Конструкция монтажных панелей и их крепление позволяют быстрее собирать решения
Конструкция монтажных панелей и их крепление позволяют быстрее собирать решения
Плоская упаковка позволяет компактно размещать на складе и легко перевозить
Плоская упаковка позволяет компактно размещать на складе и легко перевозить
Новая конструкция для крепления петель двери позволяет легко перенавесить дверь КВРУ
Новая конструкция для крепления петель двери позволяет легко перенавесить дверь КВРУ
Новая перфорированная планка позволяет надёжно закрепить кабели
Новая перфорированная планка позволяет надёжно закрепить кабели
Новая конструкция двери - с применением профильных реек
Новая конструкция двери - с применением профильных реек
Единая линейка монтажных принадлежностей для всех вариантов напольных решений
Единая линейка монтажных принадлежностей для всех вариантов напольных решений

Технические характеристики

Серия / Параметр

КВРУ-1 СР

КВРУ-2 СР

Соответствие стандартам, регламентам, техническим условиям

ТУ 27.12.31 – 001 – 74723866 – 2018,ГОСТ 14254-2015, ГОСТ 32127-2013

Номинальный ток

До 2500А

Номинальное напряжение

До 690В

Форма внутреннего секционирования по ГОСТ Р 51321.1-2007

Форма 2b *

Форма профиля

Прямоугольный замкнутый профиль 30 х 30 мм

Материал корпуса

Сталь холоднокатанная 08ПС,Сталь холоднокатанная оцинкованная 08ПС

Тип покрытия

Порошковая шагрень

Цвет

RAL7032

Степень защиты

IP31

Наличие учетного отсека

Нет

Да

Тип применяемых аппаратов

Модульные, силовые, коммутационные, измерительные, УКРМ

Страна изготовления

Россия

*

Главный критерий

Вспомогательный критерий

Схема секционирования

Отделение сборных шин от функциональных блоков.

Зажимы для внешних проводников отделены от сборных шин.

Схемы и графики

Структура условного обозначения

КВРУ-1-СР-200-80-60

  • КВРУ-1 – серия
  • СР – сборно-разборная модификация
  • 200 – высота корпуса
  • 80 – ширина корпуса
  • 60 – глубина корпуса

Полный ассортимент

Внешний вид

Модель

Габаритные размеры, мм

Артикул

Актуальная замена

Высота

Ширина

Глубина

КВРУ-1-СР

 КВРУ-1-СР-160-45-45 1600 450 450 30970DEK 30930DEK
КВРУ-1-СР-160-60-45 1600 600 450 30971DEK 30931DEK
КВРУ-1-СР-160-80-45 1600 800 450 30972DEK 30933DEK
КВРУ-1-СР-160-60-60 1600 600 600 30973DEK 30932DEK
КВРУ-1-СР-160-80-60 1600 800 600 30974DEK 30934DEK
КВРУ-1-СР-180-45-45 1800 450 450 30975DEK 30935DEK
КВРУ-1-СР-180-60-45 1800 600 450 30976DEK 30936DEK
КВРУ-1-СР-180-80-45 1800 800 450 30977DEK 30937DEK
КВРУ-1-СР-180-60-60 1800 600 600 30978DEK 30938DEK
КВРУ-1-СР-180-80-60 1800 800 600 30979DEK 30939DEK
КВРУ-1-СР-200-45-45 2000 450 450 30980DEK 30940DEK
КВРУ-1-СР-200-60-45 2000 600 450 30981DEK 30941DEK
КВРУ-1-СР-200-80-45 2000 800 450 30982DEK 30942DEK
КВРУ-1-СР-200-80-60 2000 800 600 30984DEK 30944DEK

КВРУ-2-СР

 КВРУ-2-СР-180-45-45 1800 450 450 30985DEK 30955DEK
КВРУ-2-СР-180-60-45 1800 600 450 30986DEK 30956DEK
КВРУ-2-СР-180-80-45 1800 800 450 30987DEK 30957DEK
КВРУ-2-СР-200-45-45 2000 450 450 30988DEK 30958DEK
КВРУ-2-СР-200-60-45 2000 600 450 30989DEK 30959DEK
КВРУ-2-СР-200-80-45 2000 800 450 30990DEK 30961DEK

Аксессуары

Внешний вид

Наименование

Описание

Референс

Мин. партия к заказу

ПБ-01

Панели боковые для КВРУ ЦС

Панель боковая 1600x450 ПБ-01

31120DEK

 2

Панель боковая 1600x600 ПБ-01

31121DEK

 2

Панель боковая 1800x450 ПБ-01

31122DEK

 2

Панель боковая 1800x600 ПБ-01

31123DEK

 2

Панель боковая 2000x450 ПБ-01

31124DEK

 2

Панель боковая 2000x600 ПБ-01

31125DEK

 2

Панель боковая 2000x800 ПБ-01

31126DEK

 2

ПМ-01

МПМ-01

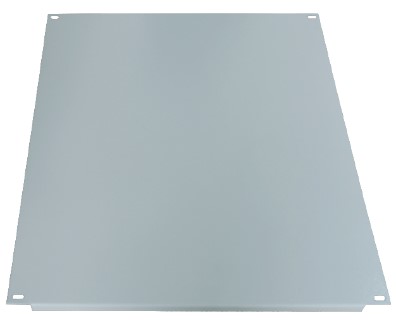

Панели монтажные для КВРУ ЦС

Монтажная панель 100x450 ПМ-01

31127DEK

 10

Монтажная панель 100x450 МПМ-01

31128DEK

 10

Монтажная панель 200x450 ПМ-01

31129DEK

 10

Монтажная панель 200x450 МПМ-01

31130DEK

 10

Монтажная панель 300x450 ПМ-01

31131DEK

 10

Монтажная панель 300x450 МПМ-01

31132DEK

 10

Монтажная панель 400x450 ПМ-01

31133DEK

 10

Монтажная панель 400x450 МПМ-01

31134DEK

 10

Монтажная панель 600x450 ПМ-01

31135DEK

 10

Монтажная панель 600x450 МПМ-01

31136DEK

 10

Монтажная панель 100x600 ПМ-01

31137DEK

 10

Монтажная панель 100x600 МПМ-01

31138DEK

 10

Монтажная панель 200x600 ПМ-01

31139DEK

 10

Монтажная панель 200x600 МПМ-01

31140DEK

 10

Монтажная панель 300x600 ПМ-01

31141DEK

 10

Монтажная панель 300x600 МПМ-01

31142DEK

 10

Монтажная панель 400x600 ПМ-01

31143DEK

 10

Монтажная панель 400x600 МПМ-01

31144DEK

 10

Монтажная панель 600x600 ПМ-01

31145DEK

 10

Монтажная панель 600x600 МПМ-01

31146DEK

 10

Монтажная панель 100x800 ПМ-01

31147DEK

 10

Монтажная панель 100x800 МПМ-01

31148DEK

 10

Монтажная панель 200x800 ПМ-01

31149DEK

 10

Монтажная панель 200x800 МПМ-01

31150DEK

 10

Монтажная панель 300x800 ПМ-01

31151DEK

 10

Монтажная панель 300x800 МПМ-01

31152DEK

 10

Монтажная панель 400x800 ПМ-01

31153DEK

 10

Монтажная панель 400x800 МПМ-01

31154DEK

 10

Монтажная панель 600x800 ПМ-01

31155DEK

 10

Монтажная панель 600x800 МПМ-01

31156DEK

 10

Монтажная панель 1600x450 ПМ-01

31157DEK

 2

Монтажная панель 1600x450 МПМ-01

31158DEK

 2

Монтажная панель 1600x600 ПМ-01

31159DEK

 2

Монтажная панель 1600x600 МПМ-01

31160DEK

 2

Монтажная панель 1600x800 ПМ-01

31161DEK

 2

Монтажная панель 1600x800 МПМ-01

31162DEK

 2

Монтажная панель 1800x450 ПМ-01

31163DEK

 2

Монтажная панель 1800x450 МПМ-01

31164DEK

 2

Монтажная панель 1800x600 ПМ-01

31165DEK

 2

Монтажная панель 1800x600 МПМ-01

31166DEK

 2

Монтажная панель 1800x800 ПМ-01

31167DEK

 2

Монтажная панель 1800x800 МПМ-01

31168DEK

 2

Монтажная панель 2000x450 ПМ-01

31169DEK

 2

Монтажная панель 2000x450 МПМ-01

31170DEK

 2

Монтажная панель 2000x600 ПМ-01

31171DEK

 2

Монтажная панель 2000x600 МПМ-01

31172DEK

 2

Монтажная панель 2000x800 ПМ-01

31173DEK

 2

Монтажная панель 2000x800 МПМ-01

31174DEK

 2

ФП-01

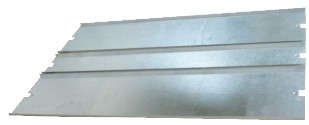

Фальшпанели для КВРУ ЦС

Фальш-панель 100x450 ФП-01

31180DEK

 10

Фальш-панель 200x450 ФП-01

31181DEK

 10

Фальш-панель 300x450 ФП-01

31182DEK

 10

Фальш-панель 400x450 ФП-01

31183DEK

 2

Фальш-панель 600x450 ФП-01

31184DEK

 2

Фальш-панель 100x600 ФП-01

31185DEK

 10

Фальш-панель 200x600 ФП-01

31186DEK

 10

Фальш-панель 300x600 ФП-01

31187DEK

 10

Фальш-панель 400x600 ФП-01

31188DEK

 10

Фальш-панель 600x600 ФП-01

31189DEK

 10

Фальш-панель 100x800 ФП-01

31190DEK

 10

Фальш-панель 200x800 ФП-01

31191DEK

 10

Фальш-панель 300x800 ФП-01

31192DEK

 10

Фальш-панель 400x800 ФП-01

31193DEK

 10

Фальш-панель 600x800 ФП-01

31194DEK

 10

ПГ-01

ПГ-02

Профили для КВРУ ЦС

Профиль горизонтальный 50x450 ПГ-02

31201DEK

 10

Профиль горизонтальный 50x600 ПГ-02

31202DEK

 10

Профиль горизонтальный 50x800 ПГ-02

31203DEK

 10

Профиль горизонтальный 100x450 ПГ-01

31204DEK

 4

Профиль горизонтальный 100x600 ПГ-01

31205DEK

 4

Профиль горизонтальный 100x800 ПГ-01

31206DEK

 4

ПВ-01

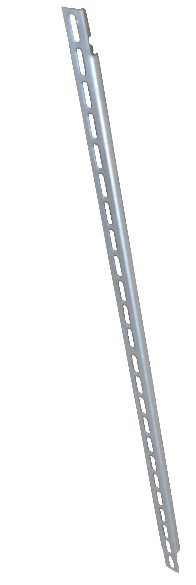

 Профили для КВРУ ЦС

Профиль вертикальный 1600x36х36 ПВ-01

31209DEK

 10

Профиль вертикальный 1800x36х36 ПВ-01

31210DEK

 10

Профиль вертикальный 2000x36х36 ПВ-01

31211DEK

 10

ПВ-02

ПВ-03

Панели вводные для КВРУ ЦС

Панель вводная сплошная 450x450 ПВ-02

31220DEK

 4

Панель вводная сплошная 450x600 ПВ-02

31221DEK

 4

Панель вводная сплошная 450x800 ПВ-02

31222DEK

 4

Панель вводная сплошная 600x450 ПВ-02

31223DEK

 4

Панель вводная сплошная 600x600 ПВ-02

31224DEK

 4

Панель вводная сплошная 600x800 ПВ-02

31225DEK

 4

Панель вводная составная 450x450 ПВ-03

31226DEK

 4

Панель вводная составная 450x600 ПВ-03

31227DEK

 4

Панель вводная составная 450x800 ПВ-03

31228DEK

 4

Панель вводная составная 600x450 ПВ-03

31229DEK

 4

Панель вводная составная 600x600 ПВ-03

31230DEK

 4

Панель вводная составная 600x800 ПВ-03

31231DEK

 4

ЦВ-01

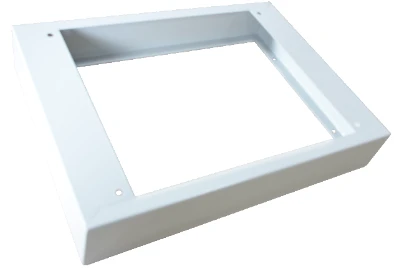

Цоколи для КВРУ ЦС

Цоколь 100x450x450 ЦВ-01

31240DEK

 1

Цоколь 100x600x450 ЦВ-01

31241DEK

 1

Цоколь 100x800x450 ЦВ-01

31242DEK

 1

Цоколь 100x600x600 ЦВ-01

31243DEK

 1

Цоколь 100x800x600 ЦВ-01

31244DEK

 1

Цоколь 100x800x800 ЦВ-01

31245DEK

 1

Цоколь 200x450x450 ЦВ-01

31246DEK

 1

Цоколь 200x600x450 ЦВ-01

31247DEK

 1

Цоколь 200x800x450 ЦВ-01

31248DEK

 1

Цоколь 200x600x600 ЦВ-01

31249DEK

 1

Цоколь 200x800x600 ЦВ-01

31250DEK

 1

Цоколь 200x800x800 ЦВ-01

31251DEK

 1
