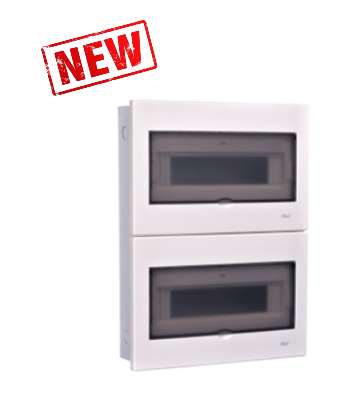

Корпуса модульные распределительные серий ЩРН-П, ЩРВ-П, ЩРВ-М
Корпуса для электрических аппаратов серий ЩPH-П, ЩРВ-П, ЩРВ-М используются для установки в них модульной защитной аппаратуры, таймеров, устройств yпpавления освещением и т.п.
Корпуса имеют степень защиты IP41 и прагматичный дизайн с прямыми линиями как у фронтальной части, так и у дверцы.
Первая часть запуска включает в себя модификации до 26 модулей.
Фронтальные части корпусов и дверца (ы) корпуса изготавливаются из ABS-пластика.
Основания корпусов иэготавливаются либо иэ ABS-пластика, либо из холоднокатанной стали в зависимости от модификации. Корпуса имеют выламываемые отверстиями с различных сторон для подвода проводников.
Дверцы имеют два цвета - цвета темного органического стекла и цвета корпуса для пользователей, которые хотят максимальной интеграции корпуса и защитного оборудования с интерьером.
Сфера применения
Используются для монтажа в жилых, административных, торговых и производственных зданий.
Технические характеристики
Параметр | Значение |
Соответствие стандартам | ГОСТ Р МЭК 60439, TP TC 004 / 201 1 |
Модель | ЩРН-П, ЩРВ- П, ЩРВ- М |
Степень защиты | IP41 |
Номинальное рабочее напряжение, Ue | 230/400 В |
Номинальный ток, А | 100 А — однофазная система 63 А — трехфазная система |
Номинальное напряжение изоляции, Ui | 500 В |
Номинальная частота, Гц | 50 / 60 |
Материал фронтальной части Корпуса и дверцы | АВЅ-пластик |
Материал основания корпуса | АВЅ-пластик Холоднопрокатная сталь |
Диапазон рабочей температуры | От -25 до +50 °С |
Цвет корпуса | RAL 9003 |
Цвет крышки | Матовый прозрачный / Белый |
Вид установки | Встраиваемый: 2 — 26 модулей Навесной: 2 — 13 модулей |
Тип применяемых аппаратов | Модульные |
Страна изготовления | Китай |
Схемы и графики

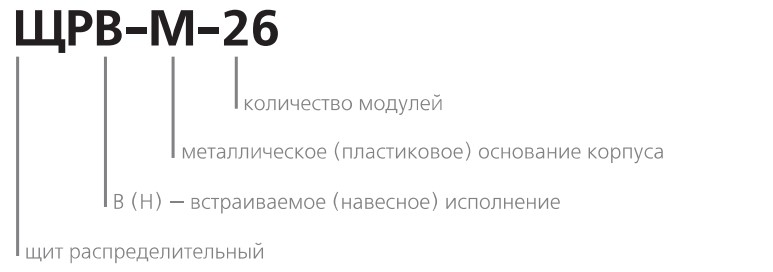

Структура условного обозначения
Полный ассортимент
Внешний вид | Модель | Габаритные размеры, мм | Кол-во модулей | Кол-во рядов | Macca, кг | Артикул | ||
В (В) | Ш (А) | Г (С) | ||||||
ЩРВ-П
| ЩРВ-П-4 | 185,1 | 160,1 | 90,7 | 4 | 1 | 0,37 | 31050DEK |
ЩРВ-П-6 | 215,1 | 200,1 | 90,7 | 6 | 1 | 0,48 | 31051DEK | |
ЩРВ-П-9 | 215,1 | 254,1 | 90,7 | 9 | 1 | 0,6 1 | 31052DEK | |
ЩРВ-П-13 | 215,1 | 326,1 | 90,7 | 13 | 1 | 0,73 | 31053DEK | |
ЩРВ-П-4 | 185,1 | 160,1 | 90,7 | 4 | 1 | 0,37 | 31080DEK | |
ЩРВ-П-6 | 215,1 | 200,1 | 90,7 | 6 | 1 | 0,48 | 31081DEK | |
ЩРВ-П-9 | 215,1 | 254,1 | 90,7 | 9 | 1 | 0,6 1 | 31082DEK | |
ЩРВ-П-13 | 215,1 | 326,1 | 90,7 | 13 | 1 | 0,73 | 31083DEK | |
ЩРВ-М
 | ЩРВ-М-4 | 185,1 | 160,1 | 90,7 | 4 | 1 | 0,69 | 31070DEK |
ЩРВ-М-6 | 215,1 | 200,1 | 90,7 | 6 | 1 | 0,93 | 31071DEK | |
ЩРВ-М-9 | 215,1 | 254,1 | 90,7 | 9 | 1 | 1,13 | 31072DEK | |
ЩРВ-М-13 | 215,1 | 326,1 | 90,7 | 13 | 1 | 1,17 | 31073DEK | |
ЩРВ-M-17 | 215,1 | 395,1 | 90,7 | 17 | 1 | 1,38 | 31074DEK | |
ЩРВ-М-20 | 215,1 | 449,1 | 90,7 | 20 | 1 | 1,55 | 31075DEK | |
ЩРВ-М-26 | 429,1 | 324,1 | 90,7 | 26 | 2 | 2,16 | 31076DEK | |
ЩРВ-М-4 | 185,1 | 160,1 | 90,7 | 4 | 1 | 0,69 | 31100DEK | |
ЩРВ-М-6 | 215,1 | 200,1 | 90,7 | 6 | 1 | 0,93 | 31101DEK | |
ЩРВ-М-9 | 215,1 | 254,1 | 90,7 | 9 | 1 | 1,13 | 31102DEK | |
ЩРВ-М-13 | 215,1 | 326,1 | 90,7 | 13 | 1 | 1,17 | 31103DEK | |
ЩРВ-M-17 | 215,1 | 395,1 | 90,7 | 17 | 1 | 1,38 | 31104DEK | |
ЩРВ-М-20 | 215,1 | 449,1 | 90,7 | 20 | 1 | 1,55 | 31105DEK | |
ЩРВ-М-26 | 429,1 | 324,1 | 90,7 | 26 | 2 | 2,16 | 31106DEK | |
ЩРН-П
| ЩРН-П-4 | 160 | 140 | 90,7 | 4 | 1 | 0,27 | 31060DEK |
ЩРН-П-6 | 185 | 180 | 90,7 | 6 | 1 | 0,38 | 31061DEK | |
ЩРН-П-9 | 185 | 234 | 90,7 | 9 | 1 | 0,5 | 31062DEK | |
ЩРН-П-13 | 185 | 305 | 90,7 | 13 | 1 | 1,1 | 31063DEK | |
ЩРН-П-4 | 160 | 140 | 90,7 | 4 | 1 | 0,27 | 31084DEK | |
ЩРН-П-6 | 185 | 180 | 90,7 | 6 | 1 | 0,38 | 31085DEK | |
ЩРН-П-9 | 185 | 234 | 90,7 | 9 | 1 | 0,5 | 31086DEK | |
ЩРН-П-13 | 185 | 305 | 90,7 | 13 | 1 | 1,1 | 31087DEK | |
