Реле тепловое серии РТ-02
Реле тепловые РТ-02 разработаны для защиты цепей переменного тока и электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора.
Перегрузка возникает при превышении расчетных нагрузок двигателя.
Асимметрия фаз — падение напряжения в одной из фаз. Он овызвано несбалансированной нагрузкой либо недостаточной площадью контакта при подключении двигателя, либо слабой затяжкой одного из контактов. Асимметрия фаз приводит ксильному нагреву, вибрациям, разрушениям подшипников и обмоток электродвигателя. При асимметрии фаз масштаба 50% срок службы двигателя снижается в 5-10 раз.
Затянутый пуск — пуск двигателя, который происходит в плохих условиях, например, при блокировке ротора или когда двигательне выходит на номинальную скорость.
Заклинивание ротора — механическое повреждение ротора, при котором что-то препятствует его вращению.
Все выше перечисленные проблемы могут привести к поломке электродвигателя!
Реле тепловое РТ-02 позволяет их избежать и продлить срок службы двигателя.
Сфера применения
Реле тепловые серии РТ-02 применяются в конвейерах,станках, компрессорах, насосах, лифтах, эскалаторах, тепловых пушках и завесах, системах управленияотоплением, вентиляцией и кондиционированием и т.д.
Преимущества
Простота монтажа — никаких проводов, необходимо лишь зацепить специальный крепежный крючок и затянуть клеммные зажимы контактора.
Функция отверстия «ТЕСТ» -
легкая проверка работоспособности.
Более точная настройка тока уставки.
Усовершенствованная конструкция механизма срабатывания обеспечивает более точное срабатывание и температурную компенсацию в условиях сверхвысоких и сверхнизких температур.
Два режима повторного включения — ручной и автоматический.
Их можно переключить диском на лицевой панели.
Квадратные соединительные контакты.
Большая площадь контакта;
Более прочная проводка и надежность.
Остановка работы двигателя кнопкой на передней панели «СТОП», доступной, в том числе, и при закрытой крышке.
Новый дизайн подвижного контакта вспомогательной цепи.
Увеличенная контактная площадь;
30% снижение контактного сопротивления и повышеное электрическое соединение.
Возможность блокировки крышки реле теплового, закрывает доступ к настройке устовок во избежании несанкционированных изменений параметров.
Технические характеристики
Схемы и графики

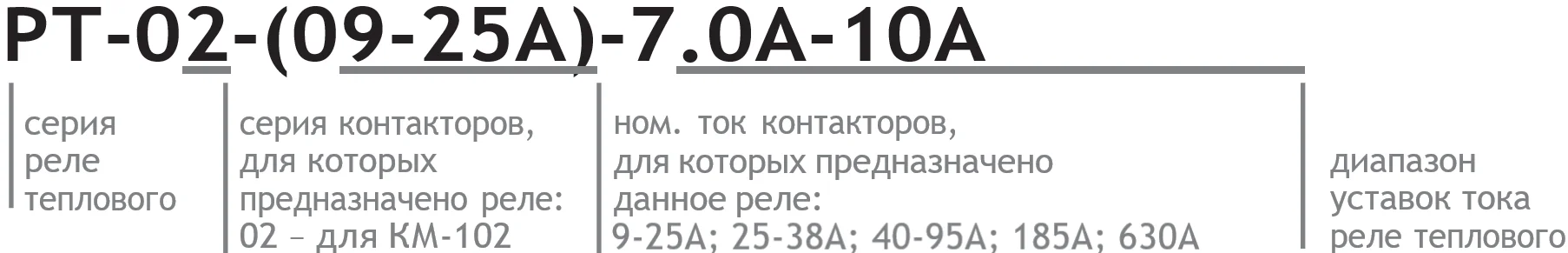

Структура условного обозначения
Полный ассортимент
|
Фото |
Модель |
Артикул |
Ном. рабочий ток Ie, А |
Уставки диапазон токов, А |
Подходящая модель контактора |
Значение тока предохр. Imax, А |
|
|

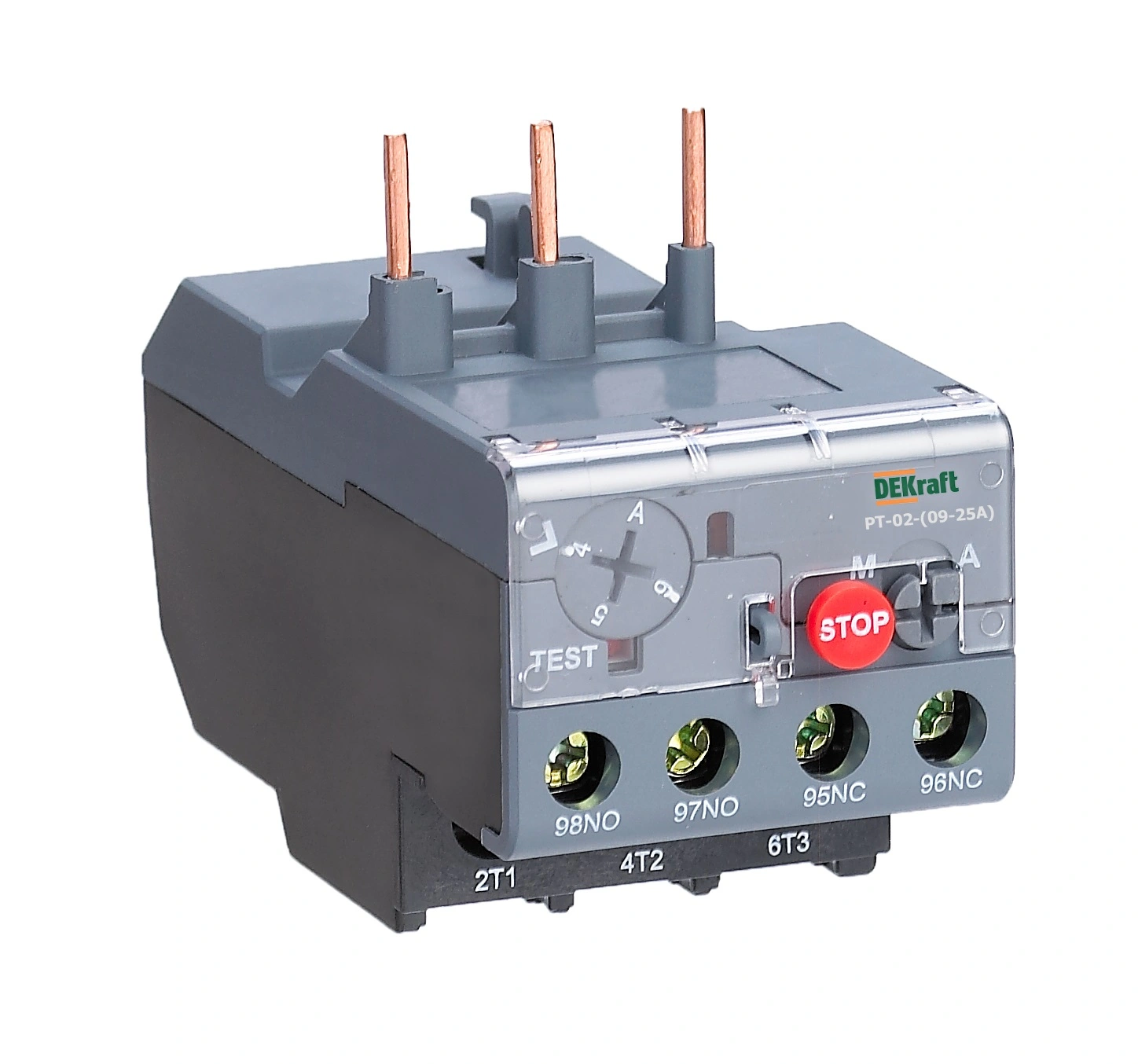

РТ-02-(09-25А)-0.1А-0.16А |
0.16 |
0.1 ~ 0.16 |
КМ-102 09~38А |
4 |
|
| РТ-02-(09-25А)-0.16А-0.25А |
0.25 |
0.16 ~ 0.25 |
4 |
|||
| РТ-02-(09-25А)-0.25А-0.4А |
0.4 |
0.25 ~ 0.4 |
4 |
|||
| РТ-02-(09-25А)-0.4А-0.63А |
0.63 |
0.4 ~ 0.63 |
4 |
|||
| РТ-02-(09-25А)-0.63А-1.0А |
1.0 |
0.63 ~ 1.0 |
4 |
|||
| РТ-02-(09-25А)-1.0А-1.6А |
1.6 |
1.0 ~ 1.6 |
4 |
|||
| РТ-02-(09-25А)-1.6А-2.5А |
2.5 |
1.6 ~ 2.5 |
6 |
|||
| РТ-02-(09-25А)-2.5А-4.0А |
4.0 |
2.5 ~ 4.0 |
10 |
|||
| РТ-02-(09-25А)-4.0А-6.0А |
6.0 |
4.0 ~ 6.0 |
16 |
|||
| РТ-02-(09-25А)-5.5А-8.0А |
8.0 |
5.5 ~ 8.0 |
20 |
|||
| РТ-02-(09-25А)-7.0А-10А |
10.0 |
7.0 ~ 10.0 |
20 |
|||
| РТ-02-(09-25А)-9.0А-13.0А |
13.0 |
9.0 ~ 13.0 |
КМ-102 12~38А |
25 |
||
| РТ-02-(09-25А)-12.0А-18А |
18.0 |
12.0 ~ 18.0 |
КМ-102 18~38А |
35 |
||
| РТ-02-(09-25А)-17.0А-25.0А |
25.0 |
17.0 ~ 25.0 |
КМ-102 25~38А |
50 |
||
|
|

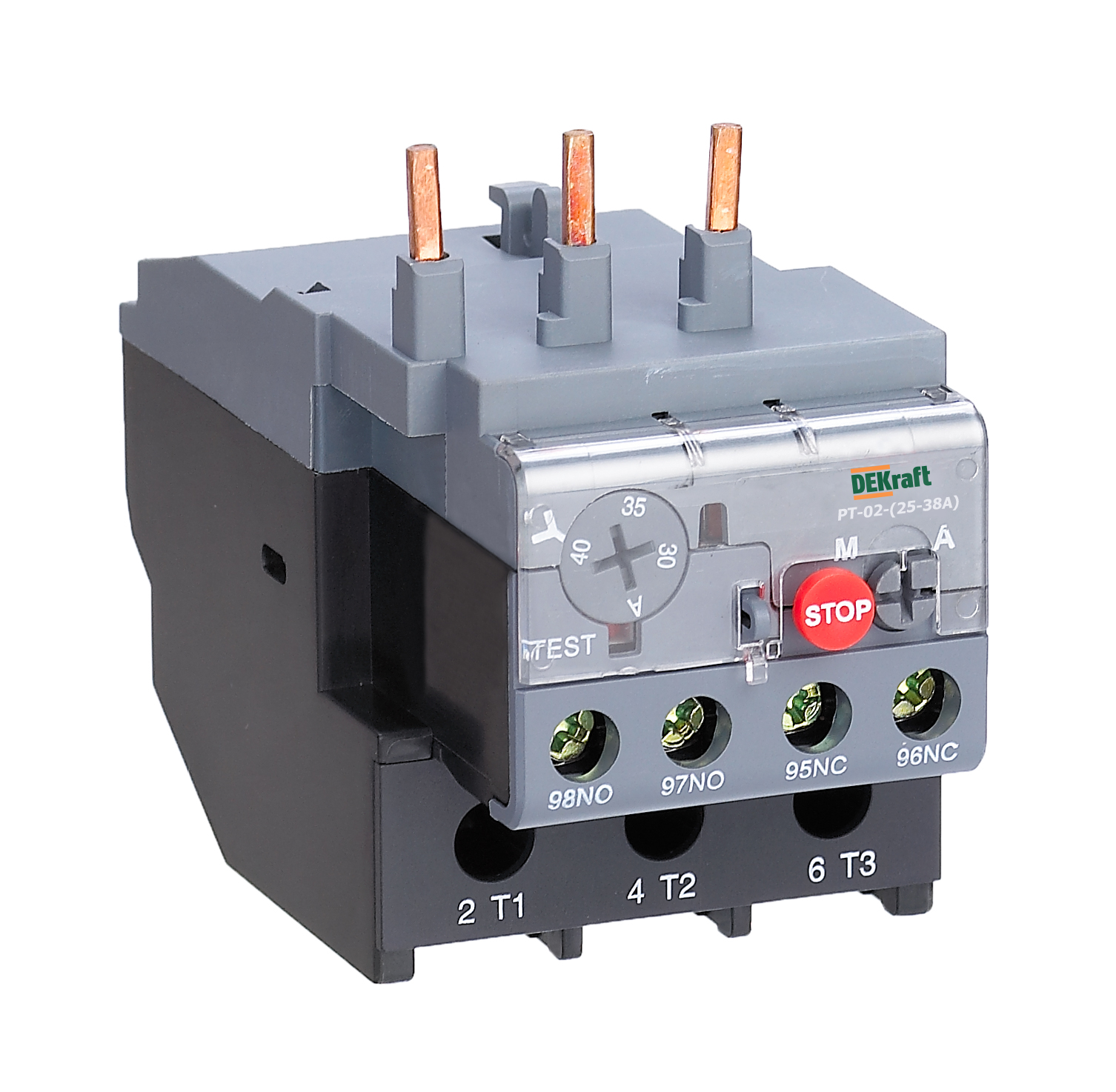

РТ-02-(25-38А)-23.0А-32А |
32.0 |
23.0 ~ 32.0 |
63 |
||
| РТ-02-(25-38А)-30.0А-40.0А |
40.0 |
30.0 ~ 40.0 |
КМ-102 38А |
80 |
||
|
|
РТ-02-(40-95А)-7.0А-10.0А |
10.0 |
7.0 ~ 10.0 |
КМ-102 40~95А |
20 |
|
| РТ-02-(40-95А)-9.0А-13.0А |
13.0 |
9.0 ~ 13.0 |
25 |
|||
| РТ-02-(40-95А)-12.0А-18.0А |
18.0 |
12.0 ~ 18.0 |
35 |
|||
| РТ-02-(40-95А)-17.0А-25.0А |
25.0 |
17.0 ~ 25.0 |
50 |
|||
| РТ-02-(40-95А)-23.0А-32.0А |
32.0 |
23.0 ~ 32.0 |
63 |
|||
| РТ-02-(40-95А)-30.0А-40.0А |
40.0 |
30.0 ~ 40.0 |
80 |
|||
| РТ-02-(40-95А)-37.0А-50.0А |
50.0 |
37.0 ~ 50.0 |
КМ-102 50~95А |
100 |
||
| РТ-02-(40-95А)-48.0А-65.0А |
65.0 |
48.0 ~ 65.0 |
100 |
|||
| РТ-02-(40-95А)-55.0А-70.0А |
70.0 |
55.0 ~ 70.0 |
КМ-102 65~95А |
125 |
||
| РТ-02-(40-95А)-63.0А-80.0А |
80.0 |
63.0 ~ 80.0 |
КМ-102 80~95А |
125 |
||
| РТ-02-(40-95А)-80.0А-93.0А |
93.0 |
80.0 ~ 93.0 |
КМ-102 95А |
160 |
||
 |

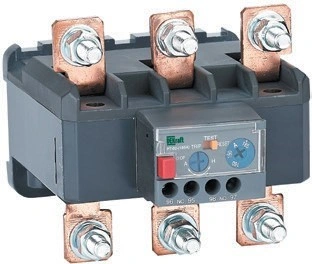

РТ-02-(185А)-45А-65А | 65 |
48.0 ~ 65.0 |
КМ-102 115 - 185А КМ-103 115 - 185А |
100 |
|
| РТ-02-(185А)-55А-70А | 70 |
55.0 ~ 70.0 |
100 |
|||
| РТ-02-(185А)-63А-80А | 80 |
63.0 ~ 80.0 |
100 |
|||
| РТ-02-(185А)-75А-95А | 95 |
75.0 ~ 95.0 |
125 |
|||
| РТ-02-(185А)-90А-115А | 115 |
90.0 ~ 115.0 |
200 |
|||
| РТ-02-(185А)-105А-135А | 235 |
105.0 ~ 135.0 |
200 |
|||
| РТ-02-(185А)-120А-150А | 150 |
120.0 ~ 150.0 |
200 |
|||
| РТ-02-(185А)-130А-160А |
160 |
130.0 ~ 160.0 |
250 |
|||
| РТ-02-(185А)-150А-185А |
185 |
150.0 ~ 185.0 |
250 |
|||
|
|

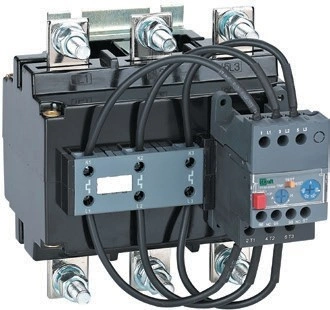

РТ-02-(630А)-145А-200А |
200 |
145.0 ~ 200.0 |
КМ-102 225 - 800А КМ-103 225 - 630А |
400 |
|
| РТ-02-(630А)-180А-250А |
250 |
280.0 ~ 250.0 |
400 |
|||
| РТ-02-(630А)-230А-320А |
320 |
230.0 ~ 320.0 |
500 |
|||
| РТ-02-(630А)-290А-400А |
400 |
290.0 ~ 400.0 |
630 |
|||
| РТ-02-(630А)-350А-480А |
480 |
350.0 ~ 480.0 |
800 |
|||
| РТ-02-(630А)-460А-630А |
630 |
460.0 ~ 630.0 |
800 |
|

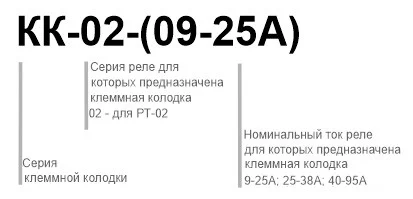

Модель клеммной колодки |
Артикул |
Подходящая модель реле теплового |
|
КК-02-(09-25А) |
РТ-02-(09-25А) |
|
|
КК-02-(25-38А) |
РТ-02-(25-38А) |
|
|
КК-02-(40-95А) |
РТ-02-(40-95А) |
