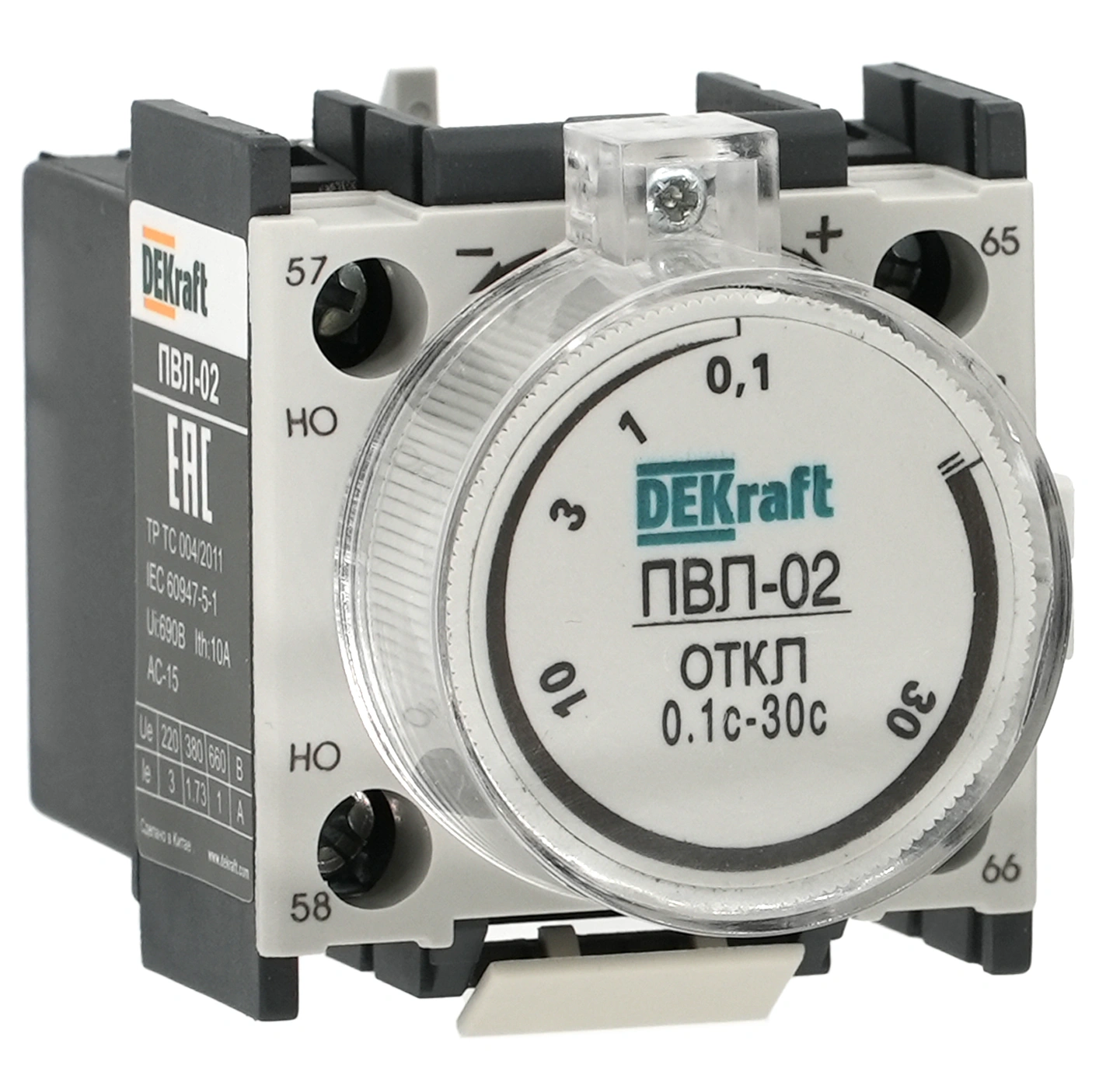

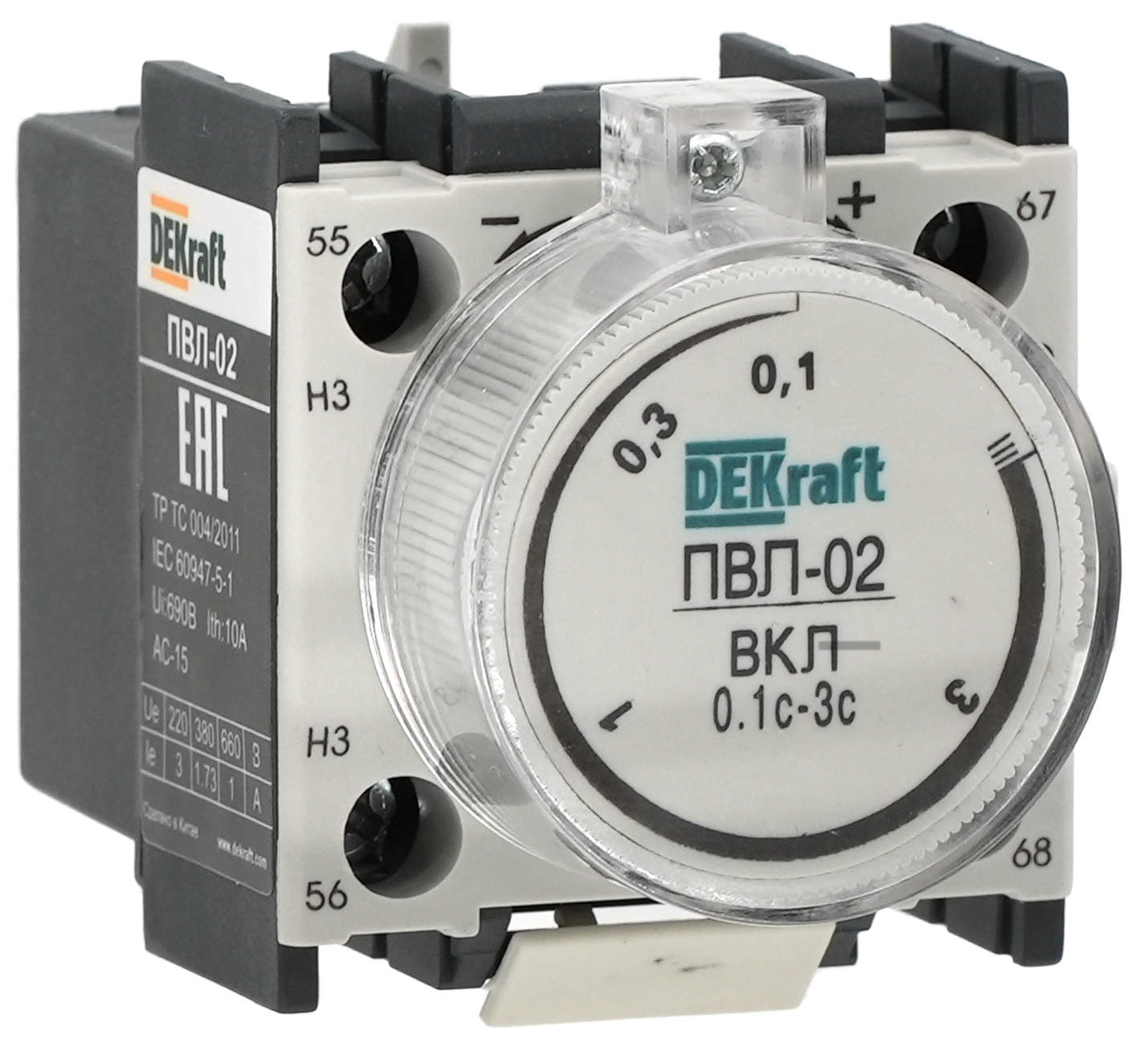

Приставки выдержки времени серии ПВЛ-02

Являются механическими устройствами без собственного потребления электроэнергии, коммутирующим своими контактами электрические цепи с заданной выдержкой времени.
Основным элементом ПВЛ-02 является резиновая гофрированная “груша” с клапаном для выпуска воздуха (сильфонный механизм). Сжатая с помощью пружины “груша”, постепенно заполняется воздухом, распрямляется. После чего воздействует на механизм мостикового контакта, замыкает или размыкает цепь с заданной выдержкой времени. Регулировочной рукояткой можно изменять величину отверстия в клапане и тем самым изменять значение постоянной времени срабатывания ПВЛ-02.

Под воздействием толкателя контактора с помощью мостика, установленного на пружинах в тяге приставки, происходит изменение положения контактных пар на противоположное исходному.

Сфера применения

Применяются совместно с контакторами серии КМ-102.

Приставка выдержки времени серии ПВЛ-02 является механическим устройством, без собственного потребления электроэнергии, коммутирующим своими контактами электрические цепи с заданной выдержкой времени.

Монтаж приставки производят защелкой на контакторе. Защитная крышка на приставке исключает доступ посторонних лиц к настройкам времени выдержки.

Схемы и графики

Структура условного обозначения
