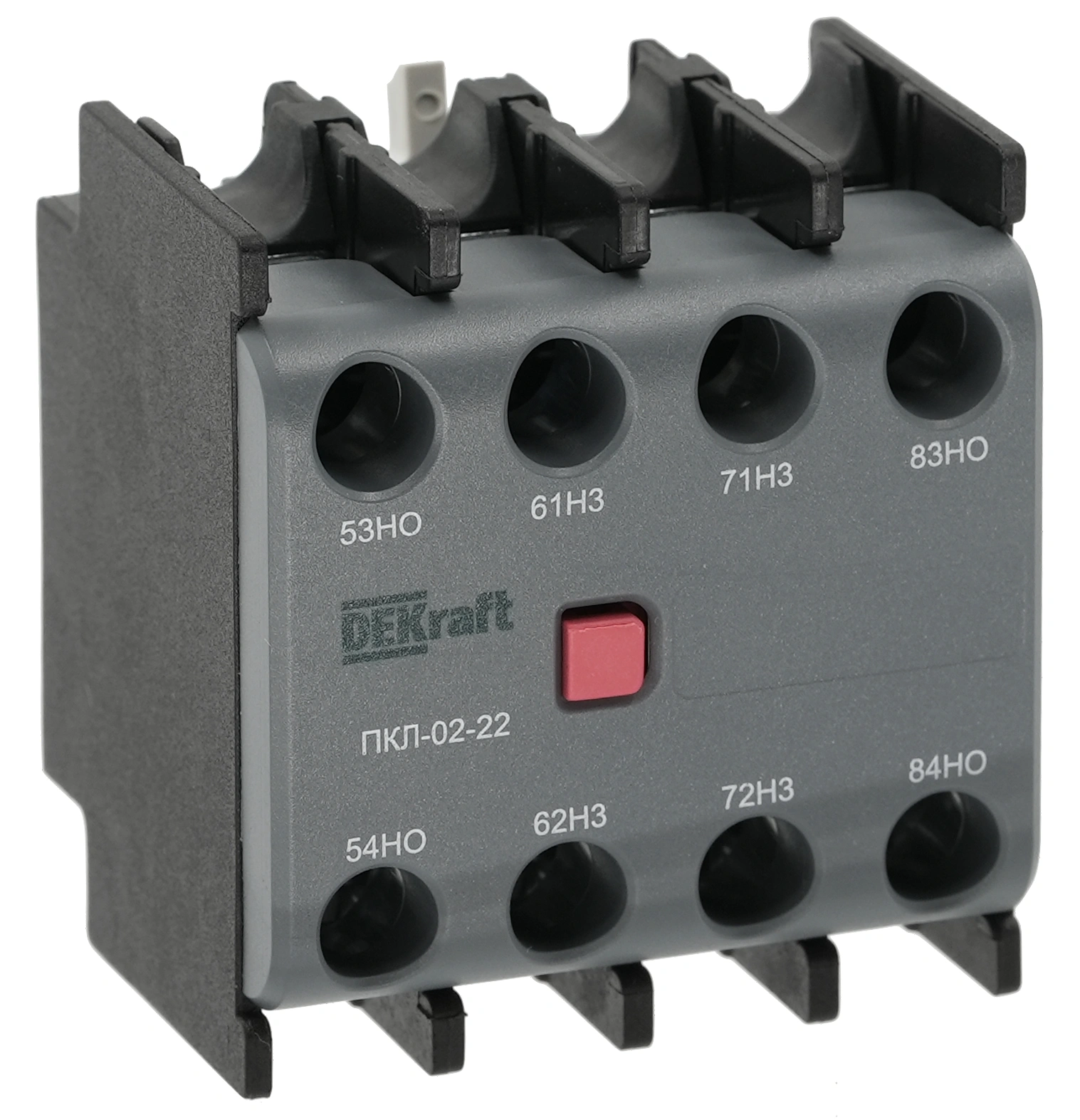

Приставки контактные лицевой установки серий ПКЛ-02
Приставки контактные серии ПКЛ-02 (лицевой установки) являются механическими устройствами без собственного потребления электроэнергии, коммутирующим своими контактами электрические цепи.
Сфера применения
Применяются совместно с контакторами серии КМ-102.
Приставки контактные серий ПКЛ-02 предназначены для увеличения количества вспомогательных контактов контактора. Контактные приставки механически соединяются с контакторами и фиксируются при помощи защелки. Способ крепления обеспечивает жесткую и надежную связь между контактной приставкой и пускателем.
Технические характеристики
Схемы и графики

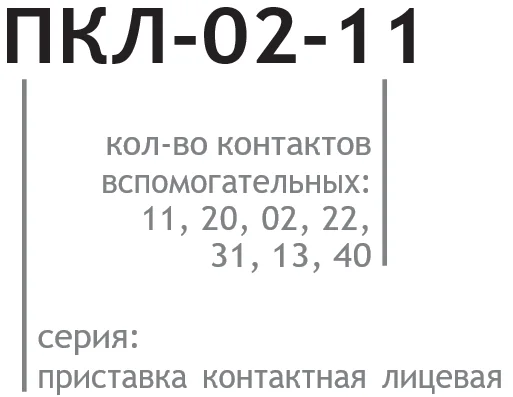

Структура условного обозначения
Полный ассортимент
Внешний вид | Типоразмер контакторов | Тип контактов | Модель | Артикул |

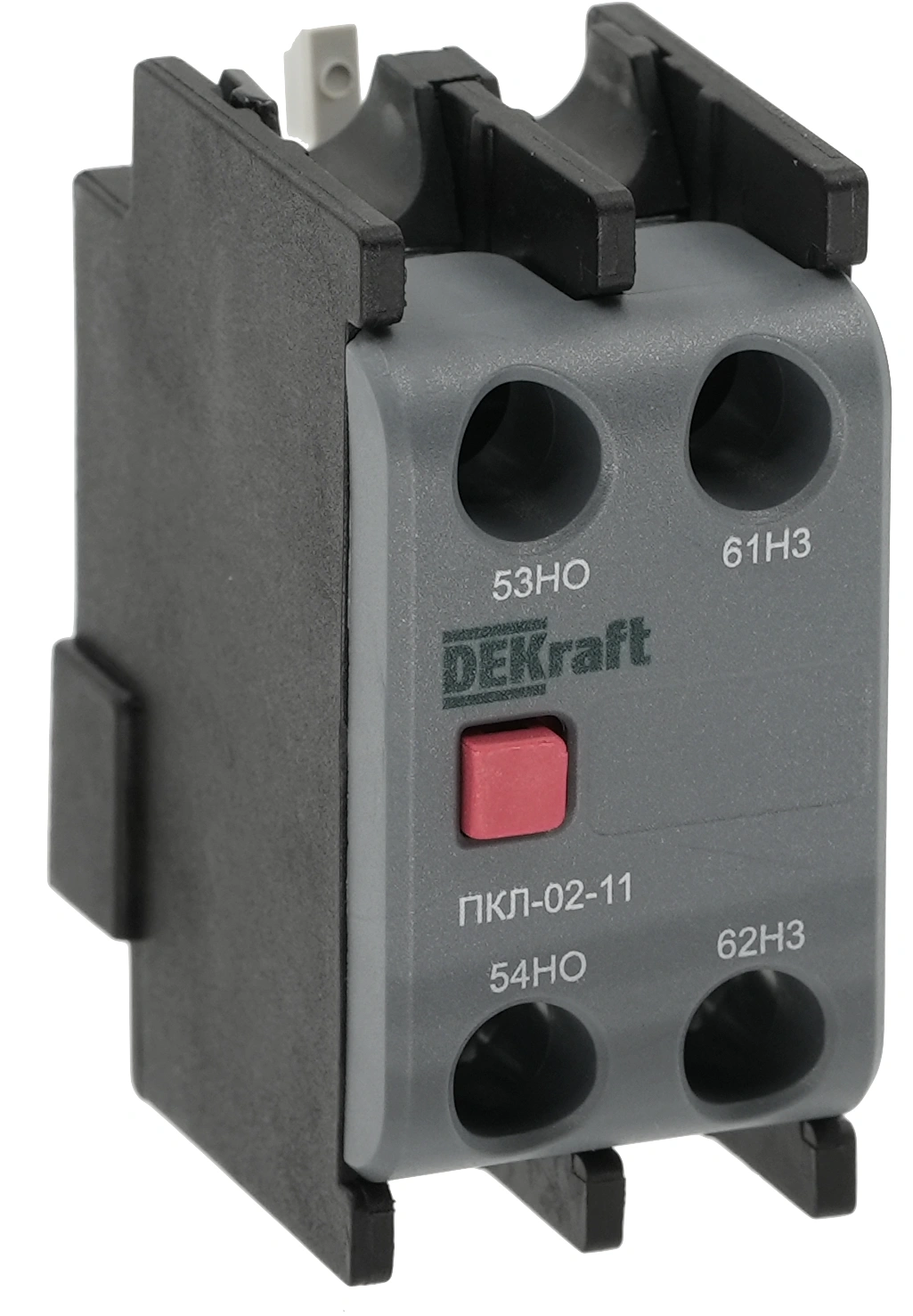

| 6-95А | 1НО+1НЗ | ПКЛ-02-11 | 22170DEK |
2НО | ПКЛ-02-20 | 22171DEK | ||
2НЗ | ПКЛ-02-02 | 22172DEK | ||
| 4НО | ПКЛ-02-40 | 22173DEK | |
4НЗ | ПКЛ-02-04 | 22174DEK | ||

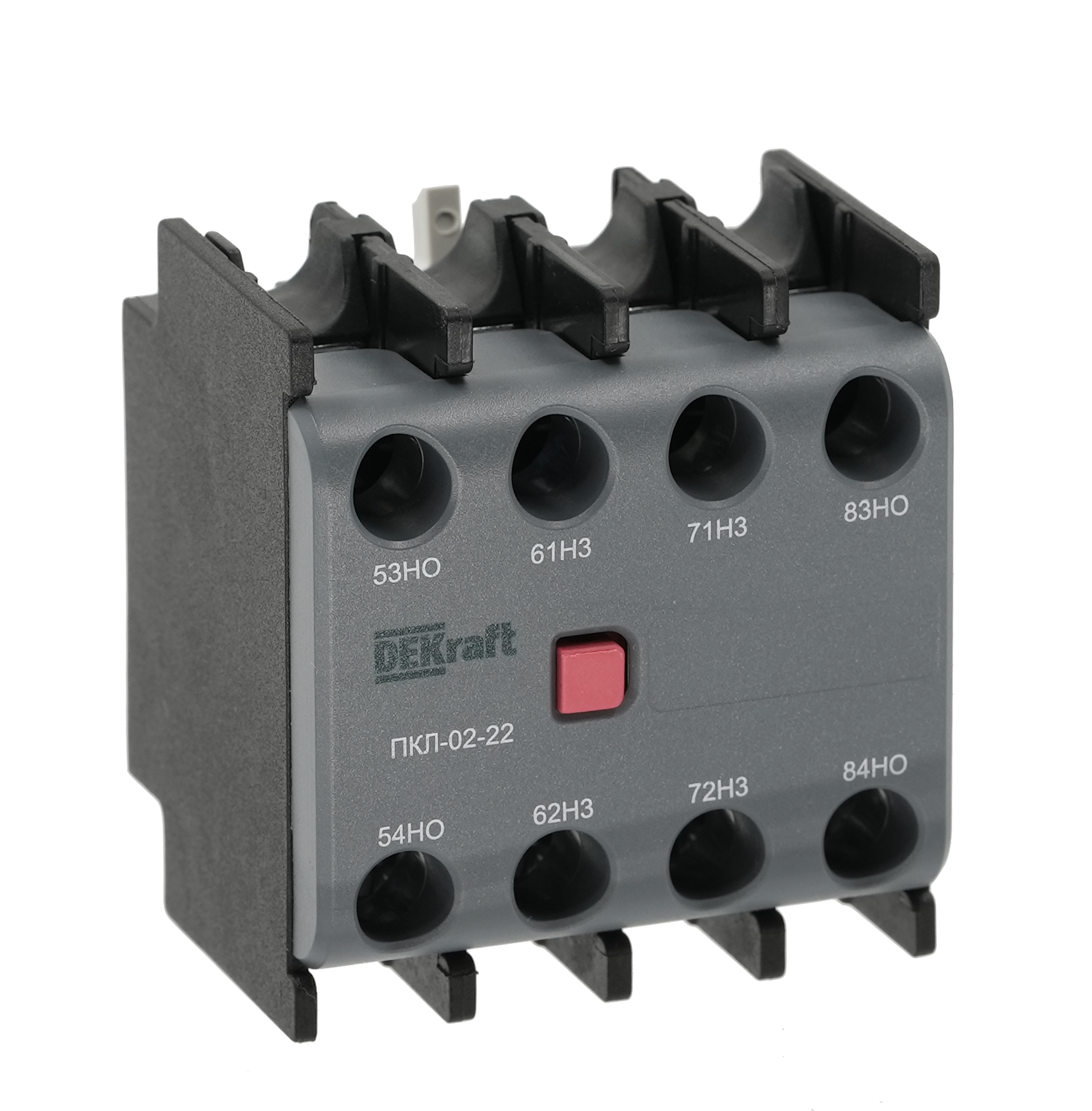

2НО+2НЗ | ПКЛ-02-22 | 22175DEK | ||
3НО+1НЗ | ПКЛ-02-31 | 22176DEK | ||
1НЗ+3НО | ПКЛ-02-13 | 22177DEK |
