Приставки контактные лицевой установки ПК-03-02
Приставка контактная серии ПК-03 (боковой и лицевой установки) является механическим устройством, без собственного потребления электроэнергии, коммутирующим своими контактами электрические цепи.
Приставка предназначена для использования совместно с контакторами серий КМ-102 и КМ-103. Монтаж приставки производят установкой в пазы и защелкиванием сбоку контактора (боковая установка), либо установкой на штоке контактора (лицевая установка).
Сфера применения
Приставки контактные серий ПК-03 (боковой и лицевой установки) предназначены для увеличения количества вспомогательных контактов контактора. Контактные приставки механически соединяются с контакторами и фиксируются при помощи защелки. Способ крепления обеспечивает жесткую и надежную связь между контактной приставкой и пускателем.
Приставки боковой установки ПК-03-01 являются эксклюзивом и позволяют значительно сэкономить на глубине шкафа, который будет стоить дешевле.
Преимущества
Эксклюзивные приставки ПК03-01
боковой установки позволяют значительно оптимизировать глубину оболочки и ее стоимость, а также стоимость готового НКУ.
Универсальность
Приставки ПК03-02 подходят к контакторам других европейских и российских производителей.
Технические характеристики
| Параметр | ПК-01-02 |
| Соответствие стандартам | ГОСТ 50030.5.1-2005 (МЭК 60947-5-1:2003) |
| Номинальное рабочее напряжение переменного тока, В | до 690 |
| Номинальный ток, А | 10 |
| Диапазон рабочих температур, °С | От -40 до +50 |
| Механическая износостойкость, не менее млн. циклов | 1,6 |
| Степень защиты | IP20 |
| Ремонтопригодность | Неремонтопригодный |
| Обозначение | Описание |
| 11 | 1НО+1НЗ (1з+1р) - 1 нормально открытый контакт + 1 нормально закрытый контакт (1 замыкающий+ 1 размыкающий) |
| 20 | 2НО (2з) - 2 нормально открытых контакта (2 замыкающих) |
| 02 | 2НЗ (2р) - 2 нормально закрытых контакта (2 размыкающих) |
| 04 | 4НЗ (4р) - 4 нормально закрытых контакта (4 размыкающих) |
| 31 | 3НО+1НЗ (3з+1р) - 3 нормально открытых контакта + 1 нормально закрытый контакт (3 замыкающих+ 1 размыкающий) |
| 22 | 2НО+2НЗ (2з+2р) - 2 нормально открытых контакта + 2 нормально закрытых контакта (2 замыкающих + 2 размыкающих) |
| 40 | 4НО (4з) - 4 нормально открытых контакта (4 замыкающих) |
| 13 | 1НО+3НЗ (1з+3р) - 1 нормально открытый контакт + 3 нормально закрытых контакта (1 замыкающий + 3 размыкающих) |
Схемы и графики

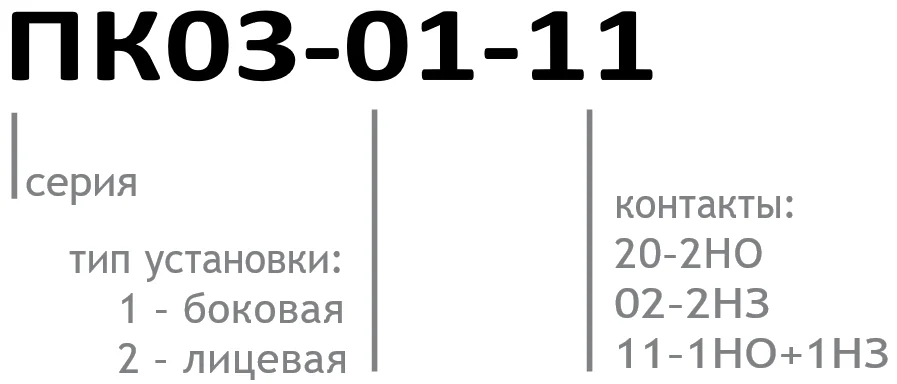

Структура условного обозначения
Полный ассортимент

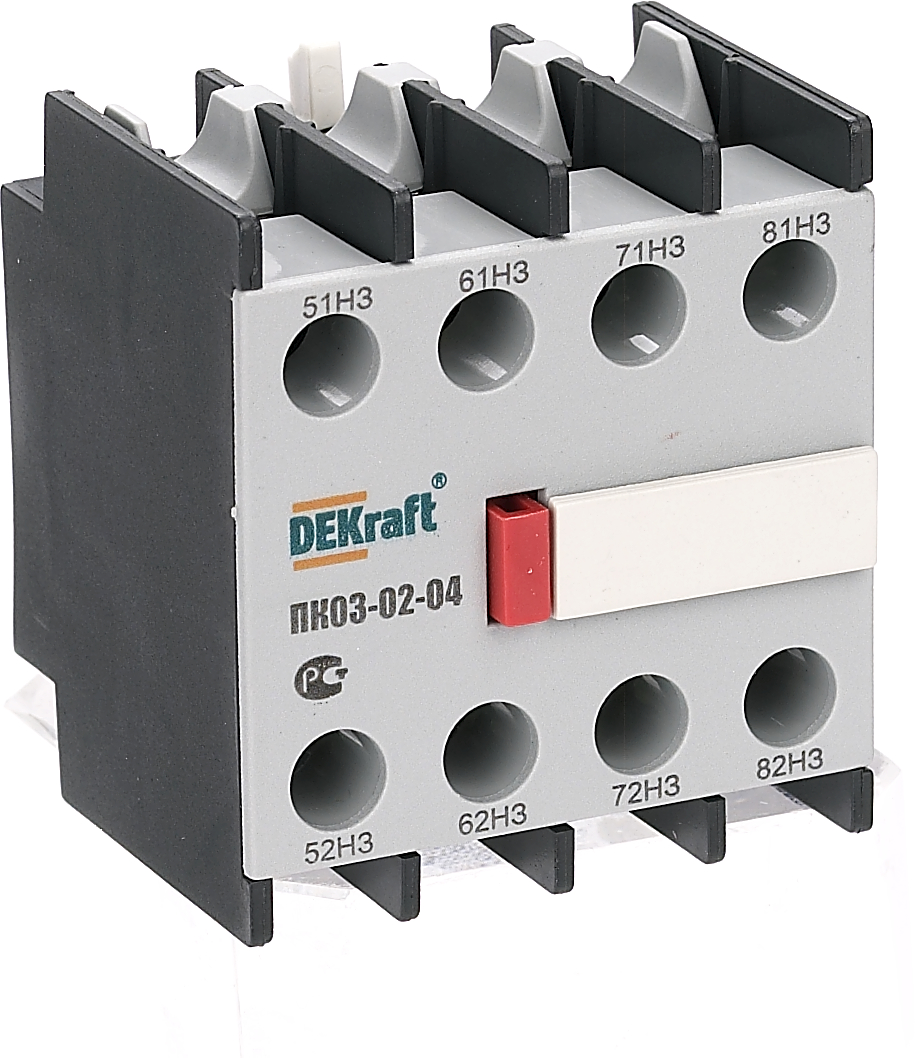

| Внешний вид | Типоразмер контактора | Тип контактов | Наименование | Каталожный номер |
| 9 - 630А | 1НО+1НЗ (1з+1р) | ПК03-02-11 | 24100DEK |
| 2НО (2з) | ПК03-02-20 | 24101DEK | ||
| 2НЗ (2р) | ПК03-02-02 | 24102DEK | ||
| 4НО (4з) | ПК03-02-40 | 24103DEK | ||
| 4НЗ (4р) | ПК03-02-04 | 24104DEK | ||
| 2НО+2НЗ (2з+2р) | ПК03-02-22 | 24105DEK | ||
| 3НО+1НЗ (3з+1р) | ПК03-02-31 | 24106DEK | ||
| 1НО+3НЗ (1з+3р) | ПК03-02-13 | 24107DEK |
